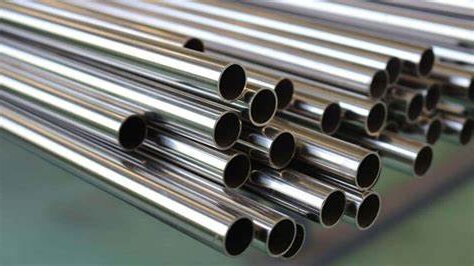

316L 스테인리스강: 특성, 가공 및 비용 가이드

316L의 절단, 굽힘 및 기계 가공

316L의 물리적 특성은 생산 현장에서의 거동을 결정합니다. 당사의 제조 시설에서는 초기 레이저 절단부터 최종 CNC 가공에 이르기까지 모든 공정이 ‘가공 경화’라는 주요 과제를 해결하는 데 중점을 두고 진행됩니다.

CNC 가공 및 작업 경화

316L 가공의 황금률은 간단합니다: 316L은 빠르게 가공 경화됩니다. 공구가 한 곳에 머무르거나 마찰을 일으키거나 절삭 깊이가 너무 얕으면 표면이 순식간에 경화되어, 다음 절삭 과정에서 절삭 인서트가 파손될 가능성이 높습니다.

• 공구 및 설비: 당사는 날카롭고 양경사 카바이드 공구만을 엄격히 사용합니다. 미세한 반동과 의도하지 않은 마찰을 유발하는 진동을 방지하기 위해서는 기계 설정과 공작물 고정(특히 얇은 벽면이 있는 부품의 경우)이 매우 견고해야 합니다.
• 피드 및 속도: 일정한 고속 이송 속도를 유지해야 합니다. 공구는 이전 가공 과정에서 발생한 경화층 아래까지 침투해야 합니다. 조심한다는 이유로 이송 속도를 늦추는 것은 공구를 가장 빨리 마모시키는 지름길입니다.
• 절삭유 및 칩 배출: 316L은 열전도율이 낮기 때문에, 열이 칩과 함께 빠져나가지 못하고 절삭 부위에 머무르게 됩니다. 특히 심공 가공의 경우, 칩을 배출하고 열 축적을 방지하기 위해 고압의 공구 내통 냉각수 공급이 필수적입니다.
• 드릴링 및 태핑: 316L 재질에 탭 가공을 할 때는 탭이 부러지기 쉬운 것으로 악명이 높습니다. 당사는 관통 구멍 가공 시 칩을 앞으로 밀어내기 위해 나선형 포인트 탭을 사용하며, 공구 마모 상태를 철저히 모니터링합니다. 날이 무딘 드릴 비트를 사용하면 구멍 벽면에 경화 현상이 발생하여, 이후 탭 가공을 하는 것이 거의 불가능해집니다.

조달에 대한 비용 관점: 가공 경화를 제어하기 위해 더 낮은 이송 속도가 필요하기 때문에, 316L 부품의 CNC 사이클 시간은 15%에서 20%까지, 304보다 길다, 그리고 거의 6061 알루미늄 부품의 가공 시간을 두 배로 늘린다. 디자인상 316L을 반드시 사용해야 할 필요가 없다면, 순전히 가공 시간 때문에 추가 비용을 지불하게 되는 것입니다.

레이저 절단 및 에지 품질

316L 판재를 성형할 때, 선택하는 보조 가스는 단가뿐만 아니라 후속 용접 공정의 성공 여부에도 직접적인 영향을 미칩니다.

• 질소 대 산소: 우리는 316L을 거의 전적으로 고압 질소 보조 가스를 사용하여 절단합니다. 질소는 불활성 가스로, 용융된 금속과 반응하지 않고 이를 날려버려 용접이 바로 가능한 깨끗하고 은빛의 절단면을 남깁니다. 산소는 가격이 저렴하고 두꺼운 판재를 더 빠르게 절단할 수 있지만, 절단면에 두껍고 검은색의 크롬이 고갈된 산화층을 남깁니다. 산소로 절단된 면 위에 용접을 하면 용접부가 약해지고 녹이 슬기 매우 쉬워집니다.
• 표면 보호: 외관 마감이 필요한 부품(예: No. 4 브러시 마감)의 경우, 보호 필름을 붙인 채로 절단합니다. 그러나 파이버 레이저의 경우 레이저 전용 필름을 사용해야 합니다. 일반 PVC 필름을 사용하면 절단면에 녹아들어가 유독하고 부식성이 강한 염소 가스를 방출하게 됩니다.
• 열 변형: 구멍 밀도가 높거나 좁은 슬롯이 있는 얇은 시트는 레이저의 열 입력으로 인해 뒤틀리게 됩니다. 당사는 “플라잉 옵틱스”를 활용하고 절단 경로를 순차적으로 설정하여 시트 전체에 열을 고르게 분산시킴으로써 이 문제를 해결합니다.

견적 요청(RFQ) 팁: 질소 절단은 고압을 사용하기 때문에 가스 소비량이 상당히 많아, 레이저 시간당 비용이 더 비싸집니다. 하지만 이 방법을 사용하면 이차적인 모서리 연마 공정이 필요 없어집니다. 견적 요청서(RFQ)를 발송할 때, 해당 부품에 용접이 필요한 경우 “질소 절단면만”이라고 명확히 명시하십시오.

벤딩 그리고 스프링백

316L은 높은 연성과 빠른 가공 경화율로 인해 프레스 브레이크에서 무거운 스프링과 같은 역할을 합니다.

• 용적 및 공구: 316L을 굽히려면 동일한 두께의 일반 탄소강보다 훨씬 더 큰 압력이 필요합니다. 내반경을 작게 만들려면 엄청난 힘이 필요하며, 이로 인해 외표면에 균열이 쉽게 발생할 수 있습니다.
• 그레인 방향: 가능한 한, 굽힘선이 재료의 압연 방향과 수직이 되도록 부품을 중첩 배치해야 합니다. 결 방향과 평행하게 굽힘을 가하면 외반경 균열이 발생할 위험이 크게 높아집니다.
• 스프링백 변동성: 316L은 펀치가 풀린 후 강한 스프링백 현상을 보입니다. 엔지니어들은 스프링백이 두께와 V-다이 개방 폭에 따라 달라질 뿐만 아니라, 재료 배치(열처치 로트)마다 차이가 있다는 점에 유의해야 합니다. 굽힘 공차(예: ±0.5°)가 엄격한 경우, 작업자가 해당 강재 배치에 맞는 정확한 과굽힘 각도를 조정하는 과정에서 설비 가동 초기에는 불량률이 높아질 것으로 예상해야 합니다.
• 표면 보호: 316L은 다이 자국이 잘 남는 것으로 잘 알려져 있습니다. 강철 V-다이가 외장 부품 표면에 흠집을 남기지 않도록, 굽힘 공정 중에 우레탄 다이 필름을 사용합니다.

내식성을 저해하지 않는 용접 및 표면 처리

316L 부품은 다음 상황에서 내식성을 상실할 위험이 가장 큽니다. 용접 그리고 표면 처리. 316L의 낮은 탄소 함량은 한 가지 문제(감작 현상)를 해결해 주지만, 나머지 문제들은 해결하지 못합니다.

핵심 규칙: 저탄소 처리는 감작 위험을 줄여주지만, 열 변색, 산화, 열 변형 또는 교차 오염을 방지하지는 못합니다.

용접 열 및 백 퍼징

일반적으로 정밀 판금 가공에는 TIG(GTAW) 용접을, 무거운 구조용 프레임에는 MIG(GMAW) 용접을 사용하여 316L을 용접하며, 모재의 화학 성분에 맞춰 316L 용가재를 엄격하게 지정합니다.

• 왜곡 제어: 316L은 가열 시 탄소강보다 약 50% 정도 더 팽창하며, 열을 훨씬 더 느리게 방출합니다. 긴 연속 용접 이음매를 만들 경우, 부품이 심하게 뒤틀리게 됩니다. 저희는 무거운 구리 냉각 블록, 견고한 클램핑, 그리고 백스텝 용접 기법을 활용하여 이러한 현상을 제어합니다.
• 역방향 퍼징: 용접 시 강관, 탱크, 또는 얇은 판재의 경우, 용접부의 뒷면이 대기 중의 산소에 노출됩니다. 열로 인해 용접부 뒷면이 급속히 산화되어, 작업 현장에서는 “슈가링(sugaring)”이라고 불리는 다공성이고 딱딱한 층이 형성됩니다. 슈가링 현상은 내식성을 완전히 상실하게 하고 박테리아가 번식할 수 있는 환경을 조성합니다. 이를 방지하려면 용접부의 뒷면을 아르곤 가스로 퍼지 처리해야 합니다.
• 비용 영향: 후면 퍼징을 수행하려면 아르곤 가스 소비량이 두 배로 늘어나며, 접합부 뒷면을 테이프로 감싸고 밀봉하는 데 상당한 추가 준비 시간이 소요됩니다. 이는 주요 비용 요인입니다. 위생상 또는 고압 조건에서 절대적으로 필요한 경우에만 완전 관통 퍼지 용접을 지정해야 합니다.

열 착색, 산세척 및 패시베이션

용접이 끝나면 용접 부위 주위에 무지개색의 후광이 나타납니다. 이 “열 착색”은 크롬이 표면으로 끌어올려져 산화된 부위를 나타내며, 바로 그 아래에 있는 강철은 크롬이 고갈되어 녹에 매우 취약한 상태가 됩니다.

• 교차 오염: 탄소강 와이어 브러시나 이전에 연강에 사용했던 연마 휠을 사용하여 316L 용접부를 세척하는 것은 절대 해서는 안 되는 일입니다. 이렇게 하면 스테인리스 표면에 유리철분이 침투하게 되며, 이는 며칠 안에 녹슬게 됩니다. 당사는 스테인리스강 전용으로 완전히 분리된 공구를 별도로 관리하고 있습니다.
