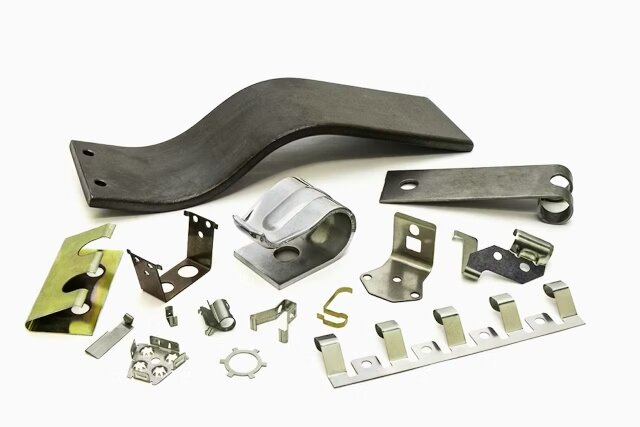

현대의 판금 제조는 레이저 커팅과 금속 스탬핑이라는 두 가지 핵심 방법에 의존합니다. 두 가지 방법 모두 정밀한 금속 부품을 제작하지만 생산량, 형상 및 비용 측면에서 매우 다른 목표를 달성합니다. 이러한 차이점을 이해하면 엔지니어는 리드 타임을 줄이고 나중에 비용이 많이 드는 재설계를 피할 수 있습니다.
레이저 커팅과 금속 스탬핑은 어떻게 작동합니까?
레이저 절단과 스탬핑은 모두 금속을 효율적으로 성형하지만 완전히 다른 방식으로 이루어집니다. 그 메커니즘을 알면 각 방법이 시간과 투자 대비 최고의 수익을 제공하는 방법을 알 수 있습니다.

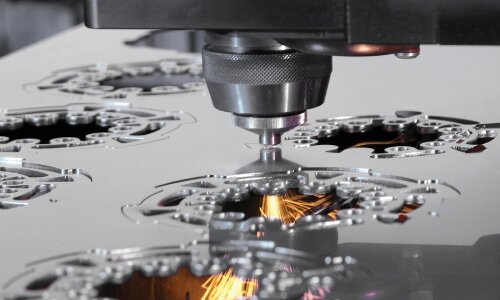

레이저 커팅 - 유연하고 도구가 필요 없는 레이저 커팅
레이저 절단 는 집중된 광선을 사용하여 프로그래밍된 경로를 따라 금속을 녹이거나 기화시킵니다. 물리적인 도구 접촉이 없기 때문에 가장자리가 매끄럽고 스트레스 없이 유지됩니다. 한 번의 설정으로 복잡한 모양, 좁은 구멍, 미세한 디테일을 쉽게 제작할 수 있습니다.
CAD 파일이 승인되면 금형이나 설정 지연 없이 즉시 프로세스가 시작됩니다. 따라서 프로토타입, 소량 배치 및 맞춤형 어셈블리에 이상적입니다. 일반적인 치수 공차는 약 ±0.1mm이며 강철, 스테인리스 스틸 및 알루미늄 판재에 걸쳐 일관됩니다.
최신 네스팅 소프트웨어는 부품을 시트에 단단히 배열하여 소재 수율을 최대 95%까지 향상시킵니다. 이러한 효율성은 비용이 많이 드는 합금을 절단하거나 혼합 부품 네스팅이 필요한 생산 시 매우 중요합니다.

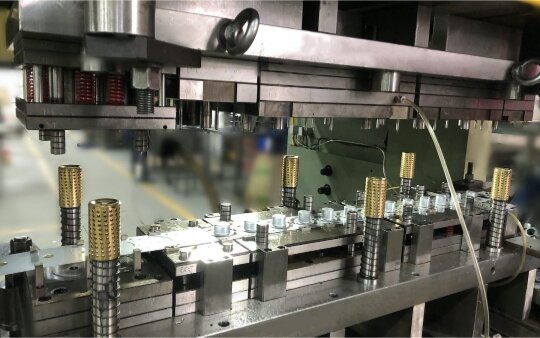

금속 스탬핑 - 대량 생산에 적합한 빠른 속도
금속 스탬핑 펀치와 다이로 시트를 성형하거나 절단하여 강한 압력을 가합니다. 툴링이 완료되면 각 스트로크가 몇 초 내에 완성된 부품을 생산합니다. 이 방식은 ±0.025mm의 반복성을 달성하며 시간당 수천 개의 부품을 출력할 수 있습니다.
그러나 툴링에는 높은 초기 비용과 리드 타임이 필요합니다. 정밀 금형은 5,000달러에서 50,000달러의 비용이 들며 제작 및 검증에 4~8주가 소요될 수 있습니다. 이러한 투자 후에는 스탬핑이 안정적이고 장기적인 생산을 위한 가장 빠르고 경제적인 선택이 됩니다.
실제 사례: 1.5mm 스테인리스 스틸 인클로저 프로토타입은 레이저 커팅으로 개당 40달러의 비용이 들지만 스탬핑 양이 10,000개에 이르면 비용이 10달러 이하로 떨어집니다.
비용 비교 - 설정 대 볼륨
모든 프로젝트는 설정 투자와 생산량 간의 균형을 맞춰야 합니다. 비용 곡선은 각 방법이 최적의 가치를 달성하는 지점을 보여줍니다.
레이저 커팅은 툴링과 최소한의 설정이 필요하지 않으므로 단가가 1,000개에서 2,000개까지 일정하게 유지됩니다. 대량 생산 전 설계 검증 또는 브리지 생산에 이상적입니다.
5,000~10,000개 이상에서는 툴링 비용이 대량으로 분산되므로 스탬핑이 경제적이 됩니다. 손익분기점 이후에는 소량 레이저 실행에 비해 부품당 가격이 60% 이상 떨어질 수 있습니다.
디자인 팁: 프로토타입과 초기 디자인 검증에는 레이저 커팅을 사용합니다. 형상과 수요가 안정화되면 스탬핑으로 전환하여 부품당 최저 비용을 달성하세요.
표준 오차: 설계 검증을 완료하기 전에 금형 스탬핑에 투자하면 툴링이 낭비되고 제품 출시가 지연되는 경우가 많습니다.
절단 정확도 및 가장자리 마감
각 방법마다 표면 특성과 공차가 다릅니다. 이를 이해하면 엔지니어가 생산 공정 후반에 마감, 용접 및 코팅을 계획하는 데 도움이 됩니다.
레이저 커팅 - 부드럽고 정확하며 버가 없는 레이저 커팅
레이저 커팅은 재료를 절단하지 않고 녹여 버를 최소화하면서 매끄러운 모서리를 만듭니다. 빔의 정밀도로 인해 대부분의 시트가 영향을 받지 않으며 열 영향 영역(HAZ)은 일반적으로 0.2mm 미만입니다.
최신 파이버 레이저는 최대 6mm 두께에서 ±0.1mm 치수 허용 오차를 달성하면서 날카로운 모서리와 섬세한 절단면을 유지합니다. 이렇게 깨끗한 모서리로 인해 2차 디버링이나 연삭이 필요하지 않아 코팅 또는 용접 전 준비 시간이 30~50% 절약됩니다.
레이저 절단 부품은 특히 디지털 네스팅 및 공정 파라미터가 동일한 프로그램 내에 저장된 경우 여러 배치에 걸쳐 높은 반복성을 보여줍니다.
스탬핑 - 일관되지만 도구에 따라 달라지는 정밀도
스탬핑은 ±0.025mm 이내의 높은 기계적 정밀도를 달성하지만 일관성은 다이의 품질과 적절한 유지 관리에 따라 크게 달라집니다. 특히 툴링이 마모되면 기계적 전단으로 인해 미세한 버나 약간의 모서리 변형이 발생할 수 있습니다. 안정적인 공차를 유지하려면 정기적인 재연삭과 윤활이 중요합니다.
스탬핑된 부품은 장기적으로 균일한 형상을 제공하지만, 툴링 전환이나 모서리 근처에서 약간의 변형이 발생할 수 있습니다. 적절한 검사 일정과 툴 유지보수를 통해 이러한 영향을 완화할 수 있습니다.
디자인 팁: 용접 어셈블리 또는 외관 패널의 경우 레이저 커팅을 사용하면 가장자리가 더 깔끔하고 마감 처리가 빠릅니다.
표준 오차: 스탬핑 모서리에 디버링이 필요하지 않다고 가정하면 최종 조립 중에 정렬이 잘못되거나 페인트 접착력이 떨어지는 경우가 종종 있습니다.
재질 응력 및 왜곡
성형력과 열은 모두 굽힘, 용접 또는 코팅 시 금속이 작동하는 방식에 영향을 미칩니다. 이러한 응력을 조기에 관리하면 모든 단계에서 부품 안정성을 보장할 수 있습니다.
레이저 커팅 - 기계적 왜곡 최소화
레이저 커팅은 물리적인 힘을 가하지 않기 때문에 시트에 잔류하는 기계적 응력이 거의 없습니다.
좁은 HAZ와 정밀한 열 제어로 얇은 소재에서도 뒤틀림을 최소화합니다. 3mm 미만의 스테인리스 스틸의 경우 평탄도 편차가 일반적으로 0.2mm 미만으로 유지되므로 나중에 쉽게 구부리거나 스폿 용접할 수 있습니다.
또한 공구 압력이 낮기 때문에 모서리 주변의 미세 균열을 방지할 수 있어 나중에 성형 또는 표면 정삭이 필요한 부품에 유용합니다.
스탬핑 - 높은 힘과 내부 스트레스
스탬핑은 밀리초 단위로 엄청난 기계적 부하를 가합니다. 이 냉간 가공 공정은 변형 경화를 통해 모서리를 강화하지만 내부 응력을 유발할 수도 있습니다. 이 응력이 완화되지 않으면 성형 중 스프링백이 발생하거나 용접 후 약간의 휨이 발생합니다.
엔지니어는 금형 설계 시 균열을 방지하기 위해 필렛, 모서리 릴리프 또는 더 큰 굽힘 반경을 추가하는 경우가 많습니다. 스탬핑 후 어닐링 또는 응력 완화 평탄화는 엄격한 공차가 필요한 경우 치수 안정성을 회복하는 데 도움이 됩니다.
디자인 팁: CAD에서 응력 분포를 시뮬레이션하거나 파일럿 스탬핑을 수행하여 대량 생산 전에 부품 평탄도를 검증합니다.
표준 오차: 잔류 응력을 무시하면 최종 조립 시 가장자리 균열이나 용접 정렬 불량으로 이어질 수 있습니다.
소재 호환성 및 두께 범위
소재에 따라 열과 압력에 다르게 반응합니다. 각 합금에 적합한 공정을 선택하면 정밀도와 공구 수명을 최적화할 수 있습니다.
레이저 커팅 - 넓은 재료 범위, 유연한 두께
레이저 절단은 탄소강, 스테인리스강, 알루미늄, 구리 합금을 쉽게 다룰 수 있습니다. 일반적인 절단 두께 제한은 고출력 파이버 레이저를 사용하여 연강의 경우 최대 25mm, 스테인리스 스틸은 15mm, 알루미늄은 10mm입니다. 황동과 구리와 같은 반사성 금속은 빔 조정이 필요하지만, 최신 광학 기술은 역반사 위험을 크게 줄여줍니다.
티타늄이나 니켈과 같은 고가 합금의 경우 레이저 커팅의 비접촉 공정으로 표면 오염을 방지하고 구조적 무결성을 보존할 수 있습니다.
스탬핑 - 얇고 연성 금속에 효율적
스탬핑은 최대 3mm 두께의 연강, 알루미늄 및 구리 판재에 가장 적합합니다. 더 단단하거나 코팅된 소재는 금형 마모를 가속화하고 툴링 표면을 광택 처리해야 합니다. 일관된 윤활은 마찰을 줄여 대량 생산 시 금형 수명을 30-40 % 연장합니다.
스탬핑은 단순한 모양에는 여전히 효율적이지만, 재료나 두께가 자주 바뀌는 경우 비용이 많이 드는 도구 조정이 필요합니다.
디자인 팁: 형상이 고정된 얇은 알루미늄 또는 강철 부품의 경우 스탬핑을 사용하면 비용과 균일성 사이에서 최적의 균형을 유지할 수 있습니다.
표준 오차: 하나의 금형을 조정하지 않고 다른 합금에 재사용하면 공차 편차 또는 조기 금형 고장으로 이어지는 경우가 많습니다.
생산 속도 및 리드 타임
두 가지 방법 모두 빠르지만 제품 수명 주기의 다른 단계에서 사용할 수 있습니다.
레이저 커팅 - 신속한 프로토타입 제작을 위한 즉각적인 시작
레이저 절단은 CAD 승인 후 즉시 시작됩니다. 툴링이 없으므로 설계와 생산 사이에 지연이 없습니다. 따라서 리드 타임이 몇 주에서 몇 시간으로 단축됩니다.
디지털 워크플로우를 통해 신속한 프로그래밍과 중첩이 가능하므로 변경 사항을 즉시 적용할 수 있습니다. 일반적인 사이클 시간은 재료 두께와 복잡성에 따라 부품당 1분에서 5분 정도 소요됩니다. 이러한 응답성 덕분에 프로토타입에서 대량 생산으로 전환하는 브리지 생산 또는 소량 제조에 이상적입니다.
레이저 커팅은 부품을 후반에 수정해야 할 때에도 확장성이 뛰어납니다. 엔지니어는 툴을 다시 사용하지 않고도 여러 설계 버전을 한 번에 실행할 수 있습니다.
스탬핑 - 툴링이 준비되면 매우 빠른 속도
툴링이 제작되면 스탬핑은 최고의 처리량에 도달합니다. 프레스 한 대로 분당 200~1,000개의 부품을 생산할 수 있어 대량 생산에 가장 적합한 옵션입니다. 그러나 제작에는 설계, 가공 및 테스트에 일반적으로 4~8주의 시간이 소요됩니다.
생산이 시작되면 부품당 스탬핑 비용이 급격히 떨어집니다. 그러나 설계를 수정할 때마다 새로운 툴링이나 비용이 많이 드는 조정이 필요합니다. 다음과 같은 안정적인 대량 생산 제품의 경우 괄호, 패널와 와셔의 경우 이 절충안을 사용할 수 있습니다.
디자인 팁: 툴링에 투자하기 전에 사전 제작에 레이저 커팅을 사용하여 형상 및 조립 적합성을 검증합니다.
표준 오차: 설계 변경 시 스탬핑에 의존하면 시간이 오래 지연되고 기존 금형이 낭비될 수 있습니다.
설계 유연성 및 지오메트리 복잡성
유연성은 프로세스가 엔지니어링 수정, 사용자 지정 디자인 또는 시장 피드백에 얼마나 쉽게 적응할 수 있는지를 정의합니다.
레이저 커팅 - 디지털 민첩성 및 무제한 형상 구현
레이저 커팅은 CAD 데이터를 직접 판독하므로 물리적 설정 없이도 빠르게 조정할 수 있습니다. 엔지니어는 추가 비용 없이 실행 사이에 모양, 구멍 위치 또는 치수를 수정할 수 있습니다. 슬롯, 통풍구, 날카로운 내부 모서리와 같은 복잡한 디자인을 일관된 정밀도로 처리할 수 있습니다.
설계 변경이 발생하면 디지털 파일만 업데이트하면 됩니다. 따라서 신속한 반복 작업, 엔지니어링 변경 관리, 대규모 사용자 지정이 가능합니다. 전자, 의료, 자동화 등의 산업에서는 이 기능을 통해 제품 개발 주기를 크게 단축할 수 있습니다.
스탬핑 - 안정적이지만 디자인이 제한됨
스탬핑은 툴링이 완성되면 반복 가능한 정확도를 제공하지만 그 이후에는 유연성이 제한됩니다. 각 금형은 특정 형상에 맞게 설계되므로 금형을 수정하려면 필요한 사양을 충족하는지 확인하기 위해 가공, 테스트 및 재검증을 거쳐야 합니다. 금형 변경에는 며칠 또는 몇 주가 소요될 수 있으므로 가동 중단과 비용 증가가 발생할 수 있습니다.
이러한 견고성으로 인해 스탬핑은 생산 수명이 길고 디자인에 약간의 변형이 있는 부품에 이상적입니다. 진화하는 모델의 경우 엔지니어는 안정적인 설계를 위해 초기 단계에서 레이저 커팅을 병행한 후 스탬핑으로 전환하는 경우가 많습니다.
디자인 팁: 제품 수명 주기를 조기에 계획하여 설계 변경을 수용하기 위해 레이저 커팅으로 시작한 다음 형상이 안정화되면 스탬핑으로 전환합니다.
표준 오차: 다이 기반 생산에 너무 빨리 고정하면 매몰 툴링 비용이 증가하고 향후 업데이트가 제한됩니다.
레이저 커팅과 금속 스탬핑: 비교 요약 표
| 카테고리 | 레이저 절단 | 금속 스탬핑 |
|---|---|---|
| 설정 및 툴링 | 툴링이 필요 없고 디지털 파일로 즉시 제작 가능 | 맞춤형 금형 필요; 툴링 비용 ≈ USD 5 000-50,000 |
| 리드타임 | CAD 승인 후 몇 시간 내에 시작 | 툴 설계 및 검증에 4~8주 소요 |
| 생산량 범위 | 1~2,000개에 적합(단기 실행 또는 브리지 생산) | 5,000~10,000개 이상(안정적인 대량 실행)의 경우 경제성 확보 |
| 일반적인 허용 오차 | ± 0.1mm(재료 간 일관성) | ± 0.025mm(툴링이 유지되는 경우) |
| 엣지 품질 | 매끄럽고 버가 없는 최소한의 열 영향 영역(0.2mm 미만) | 날카로운 모서리, 디버링 또는 재연마가 필요할 수 있음 |
| 재료 스트레스 | 비접촉 프로세스 → 낮은 기계적 스트레스 | 높은 성형력 → 내부 응력 또는 스프링백 발생 가능성 |
| 디자인 유연성 | CAD 기반 워크플로로 신속한 반복 및 변경 지원 | 툴링 후 지오메트리 고정, 수정에 많은 비용 발생 |
| 생산 속도(부품당) | 두께에 따라 부품당 1~5분 | 설정 후 분당 200-1,000 부품 |
| 최상의 대상 | 프로토타입, 커스텀 부품, 멀티 버전 프로젝트 | 장기, 대용량 표준 구성 요소 |
각 프로세스를 언제 선택해야 하나요?
레이저 커팅과 스탬핑 중 어떤 방법을 선택할지는 수량, 형상의 복잡성, 생산 목표에 따라 달라집니다. 각 방법은 프로젝트의 여러 단계와 우선순위에 따라 고유한 강점을 제공합니다.
레이저 커팅 시기를 선택합니다:
- 프로토타입 또는 소량(1~2,000개) 실행이 필요합니다.
- 디자인이 변경되거나 잦은 업데이트가 필요할 수 있습니다.
- 부품의 모양이 복잡하거나 디테일이 세밀하거나 공차가 좁은 경우가 있습니다.
- 빠른 처리와 최소한의 설정이 핵심입니다.
- 툴링에 대한 투자를 줄이고 설계 검증 속도를 높이고자 합니다.
레이저 커팅은 정확성과 민첩성이 단가보다 우선시되는 유연한 생산과 단기 실행에 이상적입니다.
스탬핑 시기를 선택합니다:
- 대량 생산이 가능하고 안정적입니다(5,000개 이상).
- 지오메트리는 표준화되고 단순하므로 크게 변경될 가능성이 낮습니다.
- 반복성이 매우 높고 부품당 비용이 가장 낮아야 합니다.
- 리드 타임을 통해 다이 설계 및 제작이 가능합니다.
- 표면 마감 요구 사항은 가벼운 후처리를 견딜 수 있습니다.
스탬핑은 금형 제작 후 탁월한 효율성을 제공하므로 장기 대량 생산에 이상적입니다.
하이브리드 접근 방식 고려
많은 제조업체는 초기 프로토타입과 브리지 실행을 위해 레이저 커팅으로 시작한 다음 설계가 안정화되면 스탬핑으로 전환하는 두 가지 방법을 결합합니다. 이 전략은 재정적 위험을 줄이고 테스트를 가속화하며 전체 생산으로 원활하게 전환할 수 있도록 보장합니다.
디자인 팁: 두 단계를 모두 일찍 계획하세요. 프로토타입과 최종 디자인 모두에 동일한 재료 두께와 굽힘 반경을 사용하면 나중에 다시 검증할 필요가 없습니다.
결론
레이저 커팅과 스탬핑 모두 분명한 강점이 있습니다. 레이저 커팅은 유연성, 중첩 및 빠른 적응이 뛰어나며, 스탬핑은 대량 효율성과 반복성이 뛰어납니다. 배치 크기, 형상의 복잡성, 품질과 지속 가능성에 대한 장기적인 목표에 따라 더 나은 선택이 결정됩니다.
프로젝트에 두 가지 방법을 비교하는 데 도움이 필요한 경우, 셍겐의 엔지니어 는 CAD 파일을 검토하고 프로토타입에서 전체 생산에 이르기까지 가장 비용 효율적인 경로를 제안할 수 있습니다.
자주 묻는 질문
레이저 커팅과 스탬핑의 주요 차이점은 무엇인가요?
레이저 커팅은 고에너지 빔을 사용하여 물리적 접촉 없이 금속을 절단하는 반면, 스탬핑은 펀치와 다이를 사용하여 압력을 받아 부품을 전단하거나 성형합니다. 레이저 커팅은 유연성을 제공하는 반면 스탬핑은 대량 생산을 위한 속도를 제공합니다.
전반적으로 어떤 프로세스가 더 빠르나요?
반복 가능한 대규모 부품의 경우, 툴링이 완료되면 스탬핑이 훨씬 더 빨라집니다. 프로토타입 및 소량 생산의 경우 레이저 커팅을 즉시 시작하여 몇 주가 아닌 몇 시간 안에 부품을 납품할 수 있습니다.
스탬핑이 비용 효율적이 되는 시기는 언제인가요?
스탬핑은 생산량이 5,000개에서 10,000개를 초과할 때 경제성이 높아집니다. 이 정도 규모에서는 툴링 비용이 여러 부품에 분산되어 단가가 크게 낮아집니다.
레이저 커팅이 스탬핑보다 더 정확합니까?
레이저 절단은 가장자리가 깨끗하고 버가 최소화되어 ±0.1mm의 정확도를 달성합니다. 스탬핑은 대량 생산에서 ±0.025mm의 허용 오차를 달성할 수 있지만 이는 금형 상태와 유지 관리에 따라 달라집니다.
디자인을 변경하는 데 어떤 방법이 더 효과적일까요?
레이저 커팅은 툴링 변경 없이 디지털 파일 업데이트에 즉시 적응할 수 있습니다. 스탬핑은 비용이 많이 드는 재공구 또는 새 금형이 필요하므로 잦은 디자인 업데이트에 유연성이 떨어집니다.
