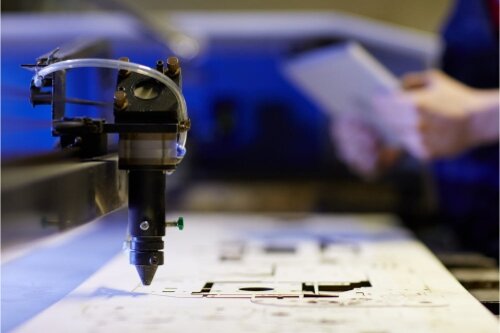

레이저 절단은 금속 부품을 만드는 가장 정밀하고 다재다능한 방법 중 하나입니다. 하지만 아무리 좋은 기계라도 최적의 기능을 발휘하려면 잘 설계된 파일이 필요합니다. 많은 팀이 이 단계에서 어려움을 겪습니다. 일부 스케치에는 충분한 디테일이 부족합니다. 중요한 공차를 놓치거나 부품의 용도에 맞지 않는 재료를 사용하는 경우도 있습니다.
디자인 지원이 서비스의 일부로 제공되면 이러한 문제를 더 쉽게 해결할 수 있습니다. 엔지니어가 파일을 검토하고 실수를 수정하며 더 적합한 재료를 추천합니다. 이러한 지원을 받으면 생산이 더 빨리 시작되고 오류도 줄어듭니다. 이 문서에서는 설계 지원 레이저 커팅이 어떻게 작동하는지, 왜 중요한지, 초기 아이디어를 정확하고 바로 생산 가능한 부품으로 전환하는 데 어떻게 도움이 되는지 설명합니다.
레이저 커팅에서 디자인 지원이 중요한 이유?
디자인 지원은 창의적인 아이디어를 실용적인 제조와 연결합니다. 지연과 불필요한 비용을 방지하면서 컨셉을 정확하고 생산 가능한 파일로 변환합니다.
아이디어에서 CAD 파일로
손으로 그린 거친 스케치나 사진도 적절한 도움을 받으면 정밀한 CAD 모델이 될 수 있습니다. 디자이너는 스케치를 검토하고 부품에 필요한 기능을 파악한 후 정확한 치수와 공차를 정의합니다. 그런 다음 레이저 절단기가 직접 읽을 수 있는 DXF 또는 DWG와 같은 디지털 파일을 만듭니다. 여러 부품이 서로 맞아야 하는 경우 정렬 상태와 굽힘 또는 용접이 조립에 미치는 영향도 확인합니다.
이 서비스는 기술 도면 경험이 없는 기업가나 크리에이티브 전문가에게 유용합니다. CAD 도구나 엔지니어링 표준을 알 필요가 없습니다. 디자인 팀이 그 부분을 처리하고 콘셉트가 파일에 정확하게 표현되었는지 확인합니다.
비용이 많이 드는 실수를 조기에 방지
대부분의 생산 문제는 설계 오류에서 시작됩니다. 치수가 누락되거나, 구멍 크기가 불분명하거나, 잘못된 재료를 선택하면 제작이 지연될 수 있습니다. 설계 지원을 통해 엔지니어는 파일을 검토하고 절단을 시작하기 전에 이러한 문제를 파악합니다. 휘어질 수 있는 얇은 부분, 레이저 절단에 너무 날카로운 모서리 또는 용도에 맞지 않는 재료를 표시할 수 있습니다.
초기 설계 검토를 통해 시간, 재료, 비용을 절약할 수 있습니다. 재작업과 부품 낭비의 위험이 줄어듭니다. 또한 비용, 강도, 표면 마감 사이의 균형을 맞추는 재료를 선택하는 데 도움이 됩니다. 예를 들어, 프로토타입에 높은 강도가 필요하지 않은 경우 스테인리스 스틸에서 알루미늄으로 전환하면 비용을 절감하고 리드 타임을 단축할 수 있습니다.
일반적으로 어떤 디자인 지원이 포함되나요?
레이저 커팅을 시작하기 전에 전문가가 디자인의 모든 세부 사항을 철저히 검토하여 원활한 제작 프로세스를 보장합니다. 이러한 단계를 통해 더 빠르고, 더 정확하고, 더 저렴하게 제작할 수 있습니다.
DFM(제조 가능성을 위한 설계) 검토
제조 가능성을 위한 설계, 즉 DFM는 부품이 효율적으로 생산될 수 있도록 철저히 검토하는 과정입니다. 엔지니어는 형상을 검토하여 구멍, 슬롯, 탭과 같은 모든 피처가 재료와 기계의 최소 크기 제한을 충족하는지 확인합니다. 구멍이 너무 작지 않은지, 모서리의 반경이 적절한지, 얇은 벽이 절단 공정 중에 안정적으로 유지될 수 있을 만큼 튼튼한지 확인합니다.
부품에 다음이 필요한 경우 굽힘 또는 형성 나중에 굽힘 반경과 플랜지 크기도 확인합니다. 이를 통해 금속이 균열이나 뒤틀림 없이 깨끗하게 구부러지도록 보장합니다. 엄격한 공차가 필요한 경우, DFM 검토는 작은 설계 변경으로 정확도와 반복성을 향상시킬 수 있는 부분을 강조합니다.
파일 변환 및 정리
일부 고객은 레이저 커팅기와 직접 호환되지 않는 디자인 소프트웨어로 만든 파일을 보내기도 합니다. 이러한 경우 엔지니어가 파일 정리를 수행합니다. 엔지니어는 DXF, DWG 또는 AI 파일을 열고 열린 경로, 겹치는 선 또는 누락된 레이어와 같은 문제를 해결합니다. 또한 밀리미터가 아닌 인치로 저장된 파일과 같은 눈금 문제를 수정하고 레이저가 연속적인 절단 경로를 따라갈 수 있도록 지오메트리의 작은 간격을 좁힙니다.
깨끗하고 잘 준비된 파일은 오류를 줄이고 예상대로 부품이 나오도록 보장합니다. 설정 과정에서 필요한 질문이나 조정이 줄어들어 생산이 더 원활하게 진행되고 일정에 맞춰 진행됩니다.
소재 및 두께 안내

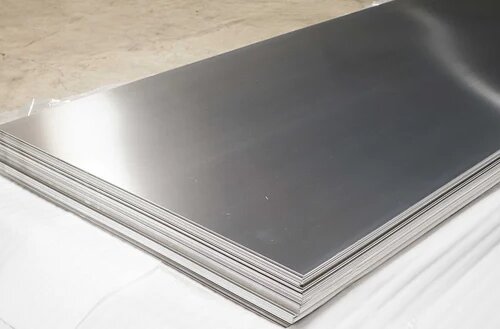

올바른 소재와 두께를 선택하는 것이 비용과 성능 모두에 중요합니다. 디자인 지원팀은 부품의 용도에 맞는 금속 등급을 선택할 수 있도록 도와드립니다. 예를 들어 스테인리스 스틸은 내식성과 광택 마감 처리가 가능하지만 연강보다 비용이 많이 듭니다. 알루미늄은 빠르게 절단되고 가볍지만 다른 공차가 필요합니다.
또한 엔지니어는 각 금속이 레이저 아래에서 반응하는 방식, 즉 녹는 방식, 깨끗하게 절단되는 방식, 열이 금속에 미치는 영향도 고려합니다. 그리고 부품의 크기와 기능에 맞게 재료 두께를 조정합니다. 얇은 판재는 커버와 인클로저에 적합하고, 두꺼운 판재는 프레임과 구조 부품에 더 적합합니다.
협업 디자인으로 생산 속도를 높이는 방법?
처음부터 엔지니어와 고객이 협업하면 생산이 더 원활하고 효율적으로 이루어집니다. 이러한 팀워크는 빠른 피드백과 신속한 조정을 가능하게 하여 견적부터 부품 완성까지 걸리는 시간을 단축합니다.
원스톱 워크플로
디자인과 레이저 커팅을 모두 한 곳에서 관리하는 업체를 선택하면 시간을 절약하고 혼란을 피할 수 있습니다. 여러 회사로 파일을 주고받을 필요가 없습니다. 엔지니어가 도면을 검토하고 약간의 수정을 거친 후 바로 재단실로 보낼 수 있습니다.
이 설정은 잘못된 의사소통을 줄이고 별도의 공급업체로 인한 지연을 방지합니다. 도면에 구멍 크기나 굽힘 각도 조정과 같은 사소한 업데이트가 필요한 경우 즉시 수행할 수 있습니다. 설계를 확인하는 동일한 엔지니어가 레이저 기계가 어떻게 절단할지 이해하므로 더 나은 정확도와 빠른 처리가 보장됩니다.
스타트업을 위한 더 빠른 반복 작업
스타트업과 소규모 제조업체에게는 시간이 매우 중요합니다. 빠른 프로토타입은 더 빠른 테스트, 더 빠른 투자자 프레젠테이션, 더 짧은 제품 출시 주기를 의미합니다. 협업 디자인은 빠른 피드백 프로세스를 만들어 이를 지원합니다. 엔지니어는 구멍 간격, 모서리 반경 또는 재료 두께 조정과 같이 제조 가능성을 개선하거나 비용을 절감할 수 있는 간단한 변경 사항을 제안하고 즉시 적용할 수 있습니다.
이러한 실시간 협업을 통해 몇 주가 아닌 며칠 내에 여러 디자인 버전을 개선할 수 있습니다. 대량 생산을 시작하기 전에 부품을 미세 조정하여 낭비를 줄이고 나중에 대량으로 재작업해야 하는 위험을 피할 수 있습니다.
가장 많은 혜택을 받는 프로젝트의 예
일부 프로젝트는 디자인 지원을 받으면 큰 도움이 됩니다. 다음은 전문가 지원을 통해 스케치, 샘플 또는 낡은 부품을 정확하고 생산 가능한 부품으로 바꾸는 데 도움이 되는 몇 가지 예입니다.
초기 단계 제품 프로토타입
제품 디자이너는 종종 간단한 스케치나 대략적인 3D 모델로 시작합니다. 이러한 초기 아이디어는 형태와 목적을 보여주지만 일반적으로 제작에 필요한 세부 사항이 부족합니다. 설계 지원은 대략적인 개념을 완전한 CAD 파일로 변환하여 이러한 차이를 메우는 데 도움이 됩니다. 엔지니어는 치수를 정의하고 공차를 설정하며 형상이 제조 한계를 충족하는지 확인합니다.
CAD 파일이 준비되면 프로토타입은 바로 레이저 커팅, 조립 및 테스트로 넘어갈 수 있습니다. 디자이너는 몇 주가 아니라 며칠 내에 기본 부품을 보고 만져볼 수 있습니다. 핏과 기능을 확인하고 빠르게 업데이트하며 보다 효율적으로 디자인을 완성할 수 있습니다. 스타트업의 경우 이 과정을 통해 시간과 비용을 모두 절약할 수 있어 대량 생산에 투자하기 전에 아이디어를 검증하는 데 도움이 됩니다.

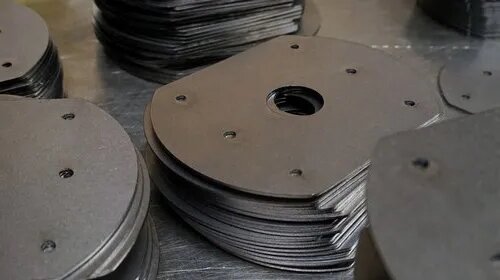

교체 부품 또는 소량 배치 품목
많은 회사에서 기존 도면이 없는 구형 장비나 기계의 교체 부품이 필요합니다. 설계 지원을 받으면 이러한 부품을 정확하고 일관성 있게 재현할 수 있습니다. 엔지니어는 원본 또는 파손된 부품을 측정하고 새로운 디지털 모델을 구축한 후 레이저 절단이 가능한 깨끗한 파일을 생성합니다.
정확한 프로세스는 소규모 배치 실행에 적합합니다. 비즈니스에 몇 가지 사용자 지정 브래킷, 패널, 또는 인클로저디자인 팀은 사진이나 샘플을 바탕으로 파일을 다시 만들거나 조정할 수 있습니다. 디자인이 확정되면 즉시 생산이 시작되고 모든 부품이 필요한 치수를 정확하게 충족합니다.
디자인 전문성을 갖춘 레이저 커팅 파트너 선택하기
올바른 레이저 절단 파트너를 선택하는 것은 단순히 금속을 절단할 수 있는 사람을 찾는 것만이 아닙니다. 디자인을 이해하고 더 나은 결과를 더 빨리 얻을 수 있도록 도와주는 엔지니어와 협력하는 것이 중요합니다.
파일을 보내기 전에 무엇을 물어봐야 하나요?
파일을 보내기 전에 잠재적 공급업체에 디자인 지원 수준에 대해 문의하세요. 몇 가지 간단한 질문으로 많은 것을 알 수 있습니다:
- "자르기 전에 내 파일을 검토하나요?"
- "DFM(제조 가능성을 위한 설계) 피드백을 제공할 수 있나요?"
- "필요한 경우 작은 지오메트리 또는 스케일링 문제를 해결해 주시겠습니까?"
- "제 부품의 용도에 맞는 소재나 두께를 추천해 주시겠습니까?"
- "정식 제작 전에 프로토타입 리뷰를 제공하나요?"
이러한 질문에 자신 있게 답할 수 있는 공급업체는 협업을 중시합니다. 이들은 단순한 서비스 제공업체가 아니라 파트너의 역할을 합니다. 또한 절단을 시작하기 전에 설계가 기계의 요구 사항을 충족하는지 확인하기 위해 설계를 검증하는 방법을 설명해야 합니다.
신뢰할 수 있는 디자인 지원 제공업체의 징후
신뢰할 수 있는 파트너는 프로세스 전반에 걸쳐 명확하게 소통하고 투명성을 유지합니다. 신속하게 응답하고 정확한 언어를 사용하며 프로젝트가 진행됨에 따라 업데이트를 제공합니다. "파일이 괜찮습니다"라고 말하는 대신 무엇을 확인하거나 조정했는지, 그 이유는 무엇인지 설명합니다.
좋은 파트너는 상세한 기록도 남깁니다. 이들은 변경된 내용을 명확하게 보여주는 명확한 피드백, 업데이트된 도면 또는 마크업 파일을 제공합니다. 이는 혼란을 방지하고 장기적인 신뢰를 구축하는 데 도움이 됩니다.
인내심을 가지고 재료 옵션, 공차 또는 기계 기능 등을 기꺼이 설명해 주는 팀을 찾았다면 올바른 팀을 찾았다는 것을 알 수 있습니다. 이는 단순히 하나의 주문을 완료하는 것이 아니라 모든 프로젝트의 성공을 돕는 데 관심이 있다는 것을 보여줍니다.
이미 대략적인 스케치라도 아이디어가 있는 경우, 저희 엔지니어가 이를 제조 가능한 제품으로 만들 수 있도록 도와드릴 수 있습니다. 무료 DFM 검토를 위해 그림을 업로드하세요.. 디자인을 검토하고 개선점을 제안하며 전문 레이저 커팅을 통해 효율적으로 제작할 수 있는 방법을 시연해 드립니다.
