표면이 견고하고 내마모성이 뛰어나며 매끄러워야 할 때 일반 코팅으로는 부족할 때가 많습니다. 많은 금속 부품은 마찰, 부식 또는 극한 환경으로 인해 손상될 수 있습니다. 엔지니어와 제조업체는 기본 소재를 변경하지 않고도 더 나은 성능을 발휘하는 제품을 원합니다. DLC 코팅은 이러한 일반적인 문제를 해결할 수 있는 강력한 솔루션입니다.
이 가이드에서는 DLC 코팅의 작동 방식과 사용처, 그리고 중요한 이유를 설명합니다. 다음 프로젝트에 어떻게 도움이 될 수 있는지 알아보려면 계속 읽어보세요.

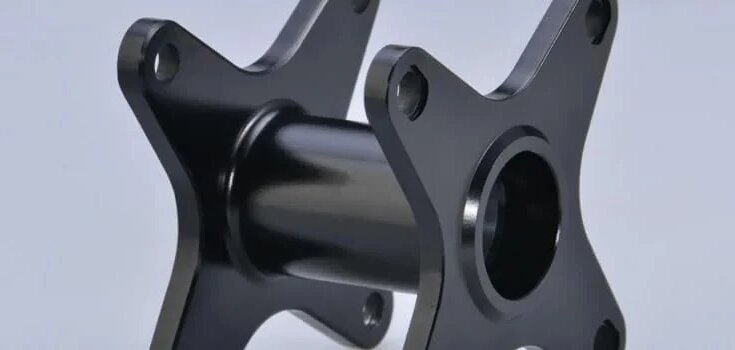

DLC 코팅이란 무엇인가요?
DLC 코팅은 다이아몬드와 같은 탄소 코팅의 줄임말입니다. 천연 다이아몬드와 일부 특성을 공유하는 탄소 기반 소재의 얇은 층입니다. 탄소 원자로 만든 코팅입니다. 이 원자들은 다이아몬드를 모방하는 방식으로 배열되어 있습니다. 이 코팅은 부품의 표면에 적용되어 더 단단하고 매끄러우며 마모에 강해집니다.
이 층의 두께는 보통 2미크론 미만입니다. 얇지만 표면 경도를 획기적으로 개선하고 마찰을 줄여줍니다. 그렇기 때문에 움직이거나 미끄러지거나 서로 마찰하는 부품에 적합합니다.
DLC 기술은 1970년대에 처음 개발되었습니다. 연구자들은 새로운 방식으로 탄소를 사용하여 다이아몬드의 경도를 모방하려고 했습니다. 그들은 특정 형태의 탄소가 코팅으로 적용될 때 다이아몬드처럼 작동할 수 있다는 사실을 발견했습니다.
이 코팅은 두 가지 유형의 탄소 결합(sp2와 sp3)을 결합합니다. 이 두 가지 유형은 경도(다이아몬드와 같은 sp3)와 인성(흑연과 같은 sp2)을 혼합하여 만들어냅니다. 이 조합이 DLC만의 독특한 성능을 제공합니다.
DLC 코팅의 유형
DLC는 한 가지 소재가 아니라 각각 고유한 특성을 지닌 다양한 형태로 제공됩니다. 프로젝트의 요구 사항에 따라 적합한 유형을 선택해야 합니다.
수소화 DLC(a-C: H)
가장 일반적인 유형입니다. 탄소와 수소가 모두 포함되어 있습니다. 경도와 부드러움의 적절한 조합을 제공합니다. 또한 마찰이 적고 건조한 환경에서도 잘 작동합니다.
자동차 부품, 펌프, 공구 등에 자주 사용됩니다. 내부의 수소는 코팅의 내부 응력을 낮추는 데 도움이 됩니다. 즉, 표면에 더 잘 달라붙고 정기적으로 사용해도 오래 지속됩니다.
비수소화 DLC(ta-C)
이 유형은 수소화 DLC보다 더 복잡합니다. 수소가 포함되어 있지 않아 구조가 순수한 다이아몬드와 더 비슷합니다. 따라서 경도가 높고 내마모성이 우수합니다.
Ta-C는 극한 환경에서 자주 사용됩니다. 고하중 부품, 절삭 공구 및 마찰을 최대한 낮춰야 하는 영역에 선택됩니다. 더 비싸지만 열악한 조건에서 더 나은 성능을 제공합니다.
금속 도핑 DLC(Me-DLC)
이 유형에는 텅스텐, 크롬 또는 티타늄과 같은 소량의 금속이 포함됩니다. 이러한 금속은 코팅의 특성을 변화시킵니다. DLC의 열 처리 능력을 향상시키거나 인성을 높일 수 있습니다.
Me-DLC 코팅은 슬라이딩 접촉, 높은 하중 또는 온도 변화에 직면하는 부품에 사용됩니다. 금속은 균열을 방지하고 딱딱한 층에 유연성을 더하는 데 도움이 됩니다.
다층 및 복합 DLC 코팅
이러한 코팅은 여러 층으로 구성됩니다. 일부 레이어는 접착력에 중점을 두고, 다른 레이어는 경도 또는 내마모성에 중점을 둡니다. 여러 층을 쌓아 올리면 코팅은 여러 가지 이점을 얻을 수 있습니다.
다층 DLC는 진동, 하중 변화 또는 복합적인 환경에 직면하는 부품에 적합합니다. 각 레이어는 부품을 보호하고 수명을 향상시키는 역할을 합니다.
DLC 코팅의 주요 속성
DLC 코팅은 다양한 방식으로 표면 성능을 개선하기 때문에 돋보입니다. 이러한 코팅은 단단하고 매끄러우며 오래 지속됩니다. 다음은 이러한 코팅의 가치를 높이는 핵심 특성입니다.
높은 경도 및 내마모성
DLC 코팅은 단단합니다. 일부 유형은 다이아몬드 경도에 가깝기도 합니다. 따라서 마모와 마모에 매우 강합니다.
이 경도는 긁힘, 긁힘 및 표면 손상으로부터 부품을 보호하는 데 도움이 됩니다. 또한 시간이 지남에 따라 소재가 마모되는 속도를 줄여줍니다. 그렇기 때문에 움직이는 부품이나 접촉하는 부품에 DLC를 사용하는 경우가 많습니다.
낮은 마찰과 매끄러운 표면
DLC는 마찰 계수가 매우 낮습니다. 즉, DLC로 코팅된 부품은 서로 더 쉽게 미끄러질 수 있습니다.
표면이 매우 매끄러워 공기 저항과 열 축적을 줄여줍니다. 따라서 기계가 더 효율적이고 조용하게 작동합니다. 또한 많은 경우 윤활의 필요성도 줄어듭니다.
부식 및 내화학성
DLC 코팅은 습기 및 여러 화학물질에 대한 보호막을 형성합니다. 따라서 열악한 환경에서도 기본 소재가 부식되는 것을 방지합니다.
따라서 DLC는 실외, 습도가 높은 환경 또는 오일, 연료 또는 세척액에 노출되는 장소에 적합합니다. 부품을 깨끗하고 안정적으로 유지하여 부품의 수명을 연장하는 데 도움이 됩니다.
광학 투명성 및 생체 적합성
일부 형태의 DLC는 광학적으로 투명합니다. 따라서 빛이 통과해야 하는 렌즈, 센서 또는 유리 표면에 유용합니다.
DLC는 또한 생체 적합성이 있습니다. 생체 조직에 해를 끼치지 않으므로 의료용 도구, 임플란트, 수술용 기기에 사용됩니다. 체액에 잘 견디며 알레르기 반응을 일으키지 않습니다.
DLC 코팅은 어떻게 적용되나요?
DLC를 적용하는 것은 첨단 기술 프로세스입니다. 코팅은 표면에 단단히 접착되고 사용 중에 안정적으로 유지되어야 합니다. 부품, 소재, 코팅 유형에 따라 다양한 방법이 사용됩니다.
물리적 기상 증착(PVD)
PVD 는 진공 기반 공정입니다. 열 또는 플라즈마를 사용하여 고체 탄소를 증기로 전환하는 것으로 시작됩니다. 그런 다음 탄소 증기가 부품 표면에 떨어지면서 얇고 단단한 필름을 형성합니다.
PVD는 금속 및 공구 코팅에 적합합니다. 강력한 접착력과 고른 커버리지를 제공합니다. 이 공정은 적당한 온도에서 진행되므로 다양한 재료에 사용할 수 있습니다.
플라즈마 증착 화학 기상 증착(PECVD)
PECVD는 고체 탄소 대신 가스를 사용합니다. 가스는 플라즈마를 사용하여 분해되어 탄소 원자가 표면에 달라붙을 수 있도록 합니다. 이 방법은 매끄럽고 균일한 DLC 코팅을 생성합니다.
수소화 DLC(a-C: H)의 표준 방법입니다. PECVD는 복잡한 모양과 대량의 배치를 코팅할 수 있습니다. 또한 코팅의 두께와 구조를 더 잘 제어할 수 있습니다.
이온 빔 증착 기술
이온 빔 방식은 탄소 이온의 흐름을 사용하여 표면을 타격합니다. 이 이온은 빠른 속도와 높은 에너지로 발사되어 매우 조밀하고 강력한 코팅을 형성하는 데 도움이 됩니다.
이 기술은 비수소화 DLC(ta-C)에 사용됩니다. 더 비싸지만 내마모성이 뛰어난 초경질 층을 생성합니다. 고성능 또는 중요한 부품에 사용됩니다.
기판 준비 및 전처리
코팅을 적용하기 전에 부품을 세척하고 준비해야 합니다. 먼지, 기름, 산화물을 모두 제거해야 합니다. 표면을 거칠게 하거나 프라이머 층을 입혀 접착력을 향상시킬 수도 있습니다.
적절한 준비가 핵심입니다. 그렇지 않으면 DLC 레이어가 잘 붙지 않을 수 있습니다. 접착력이 떨어지면 코팅이 벗겨지거나 균열이 생겨 코팅의 성능이 저하됩니다.
DLC 코팅과 호환되는 재료
DLC 코팅은 다양한 소재에 부착할 수 있습니다. 따라서 다양한 산업 분야의 엔지니어에게 유연한 선택이 될 수 있습니다. 가장 일반적인 코팅을 살펴보겠습니다.
금속(스틸, 티타늄, 알루미늄)
DLC는 금속에 매우 잘 작동합니다. 강철이 가장 일반적인 소재입니다. 코팅은 더 복잡하고 내마모성을 높입니다.
티타늄도 좋은 조합입니다. DLC는 티타늄 부품의 갈링과 마찰을 줄여줍니다. 티타늄은 항공우주 및 의료 분야에서 자주 사용됩니다.
알루미늄도 코팅할 수 있지만 특별한 표면 처리가 필요합니다. 코팅이 완료되면 알루미늄 부품은 무게를 크게 늘리지 않고도 표면을 더욱 단단하게 만들 수 있습니다.
도자기 및 유리
DLC는 세라믹 부품을 코팅하여 더 단단하고 매끄럽게 만들 수 있습니다. 또한 경우에 따라 균열이나 깨짐을 방지하는 데 도움이 됩니다.
유리에 적용하여 선명도를 잃지 않으면서 긁힘 방지 기능을 부여할 수 있습니다. 이는 센서, 스크린, 광학 부품에 유용합니다.
폴리머 및 플라스틱
일부 플라스틱, 특히 움직이는 부품에 사용되는 플라스틱은 DLC로 코팅할 수 있습니다. 마모를 줄이고 매끄러운 표면을 더하는 데 도움이 됩니다.
많은 플라스틱은 쉽게 녹기 때문에 코팅 공정을 세심하게 관리해야 합니다. 손상을 방지하기 위해 저온 증착 방법이 사용됩니다.
모든 플라스틱이 적합한 것은 아닙니다. 하지만 적합한 유형의 경우 DLC는 기본 모양이나 크기를 변경하지 않고도 성능을 추가할 수 있습니다.
산업 전반의 애플리케이션
DLC 코팅은 다양한 분야에서 사용됩니다. 부품의 마모를 방지하고 마찰을 줄이거나 수명을 늘려야 하는 모든 분야에서 DLC는 실질적인 이점을 제공합니다.
자동차 및 레이싱 부품
DLC는 엔진, 변속기, 연료 시스템에서 널리 사용됩니다. 캠샤프트, 리프터, 피스톤 핀과 같이 움직이는 부품 사이의 마찰을 줄여줍니다.
모터스포츠에서는 고속 주행 시 효율성을 개선하고 마모를 줄이는 데 도움이 됩니다. 이를 통해 더 나은 성능과 긴 부품 수명을 제공합니다.
의료 기기 및 수술 도구
DLC는 인체에 사용하기에 안전합니다. 수술용 칼날, 바늘, 이식형 장치에 주로 사용됩니다.
이 코팅은 마찰을 줄이고 체액에 저항하며 도구를 날카롭게 유지합니다. 또한 민감한 환자의 알레르기 반응을 예방하는 데 도움이 됩니다.
절삭 공구 및 산업 장비
DLC 코팅이 된 절삭 공구는 더 오래 날카롭게 유지됩니다. 코팅은 가공 중 마찰을 줄이고 가장자리가 쌓이는 것을 방지합니다.
또한 펌프, 밸브 및 씰에도 사용됩니다. 이러한 부품은 지속적인 움직임과 압력에 노출되므로 코팅은 고장 및 표면 마모를 방지하는 데 도움이 됩니다.
전자 및 광학 장치
전자제품에서 DLC는 얇은 부품을 긁힘과 마찰로부터 보호합니다. 하드 드라이브, 커넥터, 심지어 스마트폰 부품에도 사용됩니다.
광학의 경우 투명 DLC 코팅은 빛을 차단하지 않고 유리를 보호합니다. 이는 카메라, 센서 및 레이저 시스템에서 유용합니다.
소비재 및 패션 액세서리
DLC는 시계, 펜, 휴대폰 프레임을 세련된 검정색으로 마감합니다. 견고하고 매끄러우며 쉽게 지워지지 않습니다.
스타일에 변화를 주지 않으면서 내구성을 더하기 위해 명품 제품에 사용됩니다. 이 코팅은 매일 사용해도 새것처럼 보이도록 유지해 줍니다.
DLC 코팅의 이점
DLC 코팅은 제품 성능과 비용 효율성에 직접적인 영향을 미치는 측정 가능한 이점을 제공합니다. 고려할 가치가 있는 이유는 다음과 같습니다:
부품 수명 연장
DLC는 마모를 크게 줄여줍니다. 부품 교체가 필요하기 전에 더 오래 사용할 수 있습니다. 단단하고 매끄러운 층은 긁힘과 마찰 손상으로부터 기본 재료를 보호합니다. 따라서 시간이 지남에 따라 고장이 발생하는 속도가 느려집니다.
유지보수 비용 절감
마모가 적기 때문에 수리나 부품 교환의 필요성이 줄어듭니다. 즉, 유지보수 비용이 절감되고 서비스 중단이 줄어듭니다. 또한 DLC는 경우에 따라 윤활유의 필요성을 줄여줍니다. 따라서 그리스, 오일 및 관련 인건비를 절감할 수 있습니다.
향상된 표면 외관
DLC 코팅은 부품을 매끄럽고 깨끗한 검정색 또는 짙은 회색으로 마감합니다. 표면은 얼룩이 잘 생기지 않으며 장기간 사용 후에도 외관을 유지합니다. 자주 청소하거나 연마하지 않아도 파트를 보기 좋게 유지할 수 있습니다.
극한 환경에서의 성능
DLC는 스트레스를 견뎌냅니다. 고온, 진공 환경 및 슬라이딩 접촉이 많은 영역에서 작동합니다. 화학 물질이나 습기에 쉽게 반응하지 않습니다. 따라서 표준 코팅이 실패하는 실외, 의료 또는 산업 환경에서 가치가 있습니다.
DLC 코팅 선택 시 고려 사항
최적의 DLC 코팅을 선택하려면 여러 요소를 신중하게 평가해야 합니다. 애플리케이션에 맞게 이러한 코팅을 지정할 때 가장 중요한 요소는 다음과 같습니다.
적합한 DLC 유형 선택하기
각 DLC 유형은 강도가 다릅니다. A-C: H는 일반적인 사용과 낮은 하중에 적합합니다. Ta-C는 마모가 심하고 접촉면이 딱딱한 표면에 더 적합합니다. Me-DLC는 열 또는 충격 하중이 가해지는 경우에 적합합니다.
코팅은 작업과 일치해야 합니다. 부품의 재질, 모양, 필요한 코팅 방법을 고려해야 합니다. 이러한 요소는 성능과 비용에 영향을 미칩니다.
애플리케이션 환경 및 성능 목표
부품이 열, 액체, 먼지 또는 지속적인 움직임에 직면합니까? 낮은 마찰이 주요 목표입니까, 아니면 경도가 더 중요합니까?
일부 DLC 코팅은 건조한 환경에서 더 잘 작동합니다. 젖은 환경, 고압 또는 고속 환경용으로 만들어진 것도 있습니다. 작업 환경을 파악하면 경도, 유연성 및 마찰의 적절한 균형을 선택하는 데 도움이 됩니다.
비용 대 이익 분석
DLC 코팅은 다음보다 비용이 많이 듭니다. 기본 표면 마감. 그러나 마모, 가동 중단 시간 또는 윤활유 필요성을 줄여 비용을 절감할 수 있습니다.
고성능 부품이나 교체하기 어려운 부품의 경우 DLC가 적합한 경우가 많습니다. 더 높은 초기 비용은 더 긴 수명과 더 나은 신뢰성으로 상쇄됩니다.
결론
DLC 코팅은 탄소로 만든 얇고 단단한 층으로, 부품의 수명을 늘리고 마모를 방지하며 더 부드럽게 움직일 수 있도록 도와줍니다. 높은 경도와 낮은 마찰을 결합하여 금속, 플라스틱, 세라믹 및 유리에 사용할 수 있습니다. 자동차 부품부터 의료 도구 및 절단 장비에 이르기까지 다양한 유형의 DLC가 각기 다른 요구 사항을 충족합니다.
