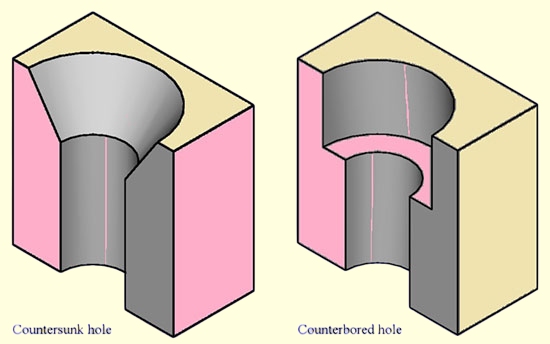

판금의 카운터싱크와 카운터보어 | 설계 가이드

요컨대:

• 카운터 싱크 선택 외관과 매끄러운 표면이 중요한 경우.
• 카운터보어 선택 더 높은 토크, 부하 용량 또는 진동 저항이 필요한 경우.

판금 애플리케이션의 기능적 및 구조적 성능

작은 기하학적 선택이 판금 부품이 실제 응력 하에서 작동하는 방식에 큰 영향을 미칠 수 있습니다. 두께, 하중 및 진동이 어떤 홀 유형이 실제로 견딜 수 있는지 알아보겠습니다.

재료 두께 및 강도 유지

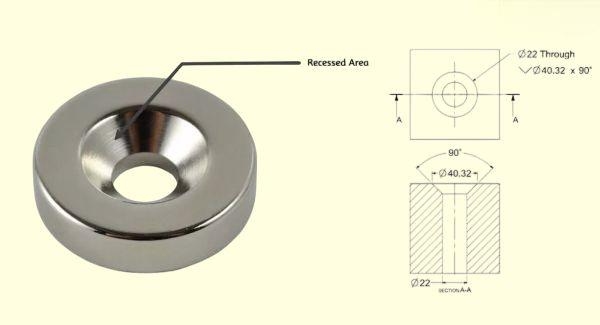

판금 설계에서 두께는 부품의 강도뿐만 아니라 리세싱을 위해 안전하게 제거할 수 있는 재료의 양을 결정합니다. 얇은 패널은 플러시 스크류 헤드를 사용하면 완벽해 보일 수 있지만 카운터싱크 중에 너무 많은 재료를 제거하면 하중 지지 강도가 크게 떨어질 수 있습니다.

얇은 판재(2mm 이하)의 경우 깊은 카운터싱크는 위험합니다. 콘 아래에 남아있는 금속은 약해져 조임 토크에 의해 변형될 수 있습니다. 알루미늄 패널에 대한 실험실 테스트에 따르면 잔류 두께가 원래 시트의 30% 이하로 떨어지면 인장 강도가 최대 25%까지 떨어지고 풀스루 실패 가능성이 더 커질 수 있습니다.

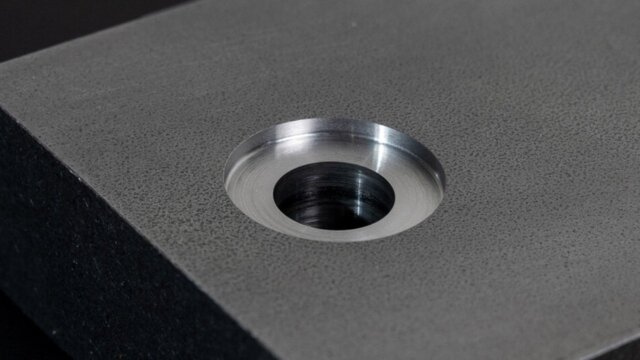

반면 카운터보어는 바닥이 평평한 캐비티가 필요합니다. 이 디자인은 벽 두께를 유지하고 나사 머리를 지지하기에 충분한 깊이가 있는 경우에만 작동합니다. 따라서 일반적으로 얇은 소재에는 카운터보어를 사용하지 않는데, 이 과정에서 금속이 너무 많이 제거되어 부풀어 오르거나 뒤틀리는 경우가 많기 때문입니다.

두꺼운 판재(3mm 이상)의 경우 카운터보어의 성능이 훨씬 우수합니다. 홈이 깊을수록 나사 헤드가 단단히 고정되고 조인트 구조가 견고하게 유지됩니다. 홈 주변에 추가된 재료는 응력과 진동을 흡수하는 데 도움이 됩니다.

디자인 규칙: 얇은 패널에는 카운터싱크를 사용하되, 홈 아래에 남은 재료의 나사 머리 높이의 1.5배 이상을 유지할 수 있을 만큼 충분히 두꺼운 부품에는 카운터보어를 예약해 두세요.

하중 및 진동 저항

조인트 유형에 따라 기계적 응력에 다르게 반응합니다. 접시머리 나사는 깨끗한 표면을 제공하지만 하중 용량이 제한적입니다. 원추형 인터페이스는 좁은 접촉 링에 압력이 집중되어 진동으로 인해 느슨해질 수 있습니다. 그렇기 때문에 카운터싱크는 저부하, 정적 어셈블리에 가장 적합합니다. 커버반복적인 스트레스를 받지 않는 하우징 및 액세스 플레이트에 사용됩니다.

반면 카운터보어는 평평한 완전 접촉식 착좌면을 제공합니다. 따라서 나사 헤드 전체에 토크와 클램핑 압력이 고르게 분산됩니다. 높은 동적 하중이나 진동에서도 카운터보어 조인트는 훨씬 더 안정적으로 유지됩니다. 더 넓은 시트 영역은 미세한 움직임을 최소화하고 기계류에서 중요한 피로 수명을 개선합니다, 프레임또는 시간이 지나도 정렬이 정밀하게 유지되어야 하는 고정 장치입니다.

예를 들어 설명합니다:

• 1.5mm 알루미늄의 카운터 싱크 M4 나사는 변형되기 전에 약 300-400N의 체결력을 견딜 수 있습니다.
• 4mm 강판의 카운터보어 M4 나사는 토크 유지력 손실을 최소화하면서 3배의 하중을 견딜 수 있습니다.

팁: 움직임이나 충격이 있는 장비를 설계할 때는 항상 와셔 또는 소켓 헤드 나사와 함께 카운터보어 구멍을 사용하는 것이 좋습니다.

평탄도, 공차 및 정렬 제어

~ 안에 정밀 판금 제작구멍 형상의 정확도는 조립 맞춤과 표면 마감에 직접적인 영향을 미칩니다. 카운터싱크의 각도와 깊이는 나사 머리와 완벽하게 일치해야 하며, 조금만 어긋나도 나사가 고르지 않게 장착되거나 돌출될 수 있습니다. 이는 눈에 보이는 패널의 경우 미관상 결함이 되고, 기계 부품의 경우 원치 않는 응력이나 틈이 생길 수 있습니다.

카운터싱크 깊이에서 ±0.05mm의 공차를 유지하면 여러 부품에서 일관된 평탄도를 보장할 수 있습니다. 수동 드릴링 대신 CNC 제어 챔퍼링 작업을 사용하면 이러한 반복성을 달성하는 데 도움이 됩니다.

카운터보어는 각도 변화에 덜 민감하지만 볼트 헤드가 완전히 함몰되도록 깊이를 엄격하게 제어해야 합니다. 홈이 너무 얕으면 나사가 돌출되고, 너무 깊으면 충분한 체결력을 가하기 전에 패스너가 바닥에 떨어질 수 있습니다. 대부분의 산업용 부품에 권장되는 공차는 ±0.10mm입니다.

특히 개스킷이나 페이스 플레이트가 관련된 경우 정렬이 잘못되거나 고르지 않은 홈이 있으면 밀봉을 방해할 수 있습니다. 정렬 상태가 좋지 않으면 고르지 않은 압축, 누출 또는 조기 마모로 이어집니다.

실용적인 조언: 항상 실제 나사 형상을 사용하여 CAD에서 홈을 모델링하세요. 이론적 각도에만 의존하지 말고 헤드 피팅, 코팅 축적, 공차 적층을 시뮬레이션하여 생산 정확도를 보장하세요.

열 및 스트레스 행동

판금 부품은 기계적 하중 외에도 용접이나 코팅으로 인한 열 사이클과 잔류 응력을 경험합니다. 카운터싱크의 단면이 얇으면 주변 재료보다 빠르게 팽창하거나 수축하여 때때로 홈 주변에 코팅 균열이 발생할 수 있습니다. 카운터보어 홀은 더 깊고 두껍기 때문에 이를 방지하지만 용접 또는 분말 경화 중에 열을 가둘 수 있습니다.

실외 인클로저 또는 기계 하우징과 같이 온도 변화에 노출되는 애플리케이션의 경우 선택한 리세스 유형과 패스너 조합이 풀림 없이 열팽창을 견딜 수 있는지 확인하는 것이 중요합니다.

판금 생산의 제조 및 비용 효율화

완벽한 디자인은 생산이 효율적일 때만 가치가 있습니다. 툴링, 사이클 시간, 마감 결정이 제작 비용과 일관성에 미치는 영향은 다음과 같습니다.

툴링 및 가공 요구 사항

생산 관점에서 카운터싱크와 카운터보어의 차이는 단순한 형상뿐만 아니라 스텝 수와 필요한 도구의 차이도 있습니다.

카운터싱크는 일반적으로 한 단계 작업으로 이루어집니다. 드릴-카운터싱크 비트, 모따기 공구 또는 콘 다이가 있는 펀칭 공구를 결합하여 사용할 수 있습니다. 따라서 대량 생산에 빠르고 비용 효율적입니다. CNC 또는 터렛 펀치 프로그램에 통합하면 작업 사이클 시간이 홀당 3초 미만으로 거의 추가되지 않습니다.

그러나 카운터보어는 관통 홀을 드릴링한 다음 평평한 바닥 홈을 가공하는 두 가지 작업이 필요합니다. CNC 기계에서는 공구 교환과 스핀들 시간이 추가됩니다. 공구가 더 많은 양의 재료를 제거하기 때문에 절삭력도 더 높습니다. 이는 특히 스테인리스 스틸과 같은 단단한 금속의 경우 이송 속도가 느려지고 공구 마모가 증가한다는 것을 의미합니다.

대량 배치의 경우 이 추가 시간은 더 늘어납니다. 예를 들어, 1000개의 홀을 가공하는 데 카운터싱크를 사용하면 약 1시간이 걸리지만 카운터보어를 사용하면 부품 두께와 이송 속도에 따라 거의 3시간이 걸립니다. 그렇기 때문에 많은 제조업체가 토크 또는 부하 성능에 필요한 경우가 아니면 카운터보어를 사용하지 않습니다.

쇼핑 인사이트: 중간 규모의 생산 라인에서 2mm 알루미늄 인클로저에서 카운터보어에서 카운터싱크로 전환하면 맞춤이나 외관에 영향을 주지 않으면서 총 가공 시간을 최대 40%까지 줄일 수 있습니다.

사이클 시간, 정확도 및 공구 수명

카운터싱크 공구는 수명이 더 긴 경향이 있습니다. 더 적은 양의 재료를 절단하고 더 낮은 열을 발생시킵니다. 카바이드 팁 카운터싱크 비트는 날카롭게 하기 전까지 10,000회 이상 사용할 수 있는 경우가 많습니다. 반면에 카운터보어 커터는 특히 바닥이 평평한 홈을 절단할 때 공구 팁에 더 큰 응력이 가해집니다. 절삭유 유량이나 이송 속도가 최적화되지 않으면 공구 마모가 빠르게 가속화됩니다.

정확도는 또 다른 문제입니다. 카운터싱크는 주로 각도 정밀도에 의존하며, 약간의 마모가 있더라도 공구는 여전히 만족스러운 결과를 만들어냅니다. 일관된 카운터보어 요구 사항 평탄도 깊이 - 모든 변화는 나사 헤드가 장착되는 방식에 직접적인 영향을 미칩니다. 무딘 공구는 채터 자국이나 바닥이 고르지 않아 조립 정렬을 방해할 수 있습니다.

일관성을 보장하기 위해 대량 생산 제조업체는 다축 CNC 머시닝 센터 또는 깊이 피드백 시스템이 장착된 서보 프레스를 사용합니다. 이러한 설정은 수천 번의 사이클에서도 ±0.05mm의 반복성을 유지합니다.

실용적인 팁: 부품을 대량으로 생산할 때는 카운터싱크 크기를 표준화하여 공구 교환을 줄이세요. 카운터보어가 필요한 부품의 경우 드릴링과 밀링 작업을 단일 CNC 설정으로 결합하여 정확도를 높이고 픽스처 취급을 최소화합니다.

마감 및 코팅 호환성

표면 마무리 는 리세스 선택이 중요한 또 다른 이유입니다. 파우더 코팅, 도장 또는 아노다이징은 한 면당 50~100μm(미크론)의 두께를 추가합니다. 카운터싱크의 경우, 이렇게 쌓이면 나사 헤드가 표면에서 약간 위로 올라와서 평평하게 놓이는 것을 방지할 수 있습니다. 카운터보어의 경우 코팅으로 인해 나사 헤드 주변의 여유 공간이 줄어들어 조립 시 나사 헤드가 꼭 맞거나 간섭이 발생할 수 있습니다.

이 문제를 해결하기 위해 제작업체는 마감 전에 홈 깊이를 약간 조정하는 경우가 많습니다. 카운터싱크는 코팅이 쌓이는 것을 보완하기 위해 공칭보다 0.1~0.2mm 더 깊게 가공할 수 있습니다. 또는 코팅 중에 중요한 구멍에 마스킹을 적용하여 정확한 형상을 유지할 수 있습니다.

가공 불량으로 인한 날카로운 모서리도 코팅 균열이나 벗겨짐을 유발할 수 있습니다. 마감 전 가벼운 디버링 공정은 특히 페인트가 얇아지기 쉬운 오목한 구멍 주변에서 코팅 접착력과 내식성을 유지하는 데 도움이 됩니다.

메모: 도면에는 항상 구멍이 "마감 전" 또는 "마감 후"인지 여부를 지정하세요. 이렇게 하면 최종 조립 시 치수 충돌을 방지할 수 있습니다.

자동화 및 프로세스 최적화

최신 제조 공장에서는 펀칭 또는 레이저 시스템에 리세스 성형 툴을 통합하는 경우가 점점 더 많아지고 있습니다. 첨단 터렛 프레스는 동일한 펀칭 작업에서 직접 얕은 카운터싱크를 생성할 수 있어 2차 가공이 필요하지 않습니다. 이러한 하이브리드 성형은 노동력을 절감하고 리드 타임을 단축하며 일관성을 향상시킵니다.

프로토타입 또는 소량 배치의 경우, CNC 가공은 여전히 가장 유연한 옵션입니다. 대량 생산으로 확장하기 전에 깊이와 직경 조정을 정밀하게 제어할 수 있습니다. 그러나 생산을 위한 설계에서는 항상 단순함이 승리합니다:

• 리세스 유형이 적다는 것은 유지 관리해야 할 도구가 적다는 것을 의미합니다.
• 제품 라인 전반에 걸쳐 일관된 나사 표준을 사용하면 프로그래밍 시간과 설정 변경의 필요성이 줄어듭니다.

제조 원리: 기능적 요구 사항을 충족하는 가장 간단한 리세스 유형을 선택하세요. 추가 단계가 추가될 때마다 비용, 취급 및 공차 변동이 증가합니다.

디자인 가이드라인 및 모범 사례

좋은 판금 디자인은 외관, 강도, 제조 가능성 간의 균형을 유지합니다. 카운터싱크와 카운터보어 사이의 선택은 습관이나 시각적 선호도가 아닌 명확한 설계 규칙에 따라 이루어져야 합니다.

얇은 판금(2mm 이하)의 경우:

• 깊이를 조절할 수 있는 얕은 카운터싱크를 사용합니다. 대부분의 ISO 일자 나사는 90° 각도가 이상적입니다.
• 변형을 방지하기 위해 홈 아래에 최소 30-40%의 잔류 두께를 유지합니다.
• 매우 얇은 패널의 경우 카운터싱크를 리벳, 압입식 스터드 또는 셀프 클린칭 너트로 교체합니다. 이렇게 하면 표면이 평평하게 유지되고 시트가 약해지는 것을 방지할 수 있습니다.
• 대량 생산 전에 프로토타입 하나를 테스트 장착하여 코팅 후 나사 헤드가 수평으로 놓이는지 확인합니다.

두꺼운 또는 다층 어셈블리(≥3mm)의 경우:

• 높은 토크 또는 진동 저항이 필요한 경우 카운터보어를 사용합니다.
• 일관된 체결을 위해 홈의 바닥과 나사 헤드 사이에 최소 1mm의 간격을 유지합니다.
• 왜곡을 방지하기 위해 구부러진 부분, 용접부 또는 엠보싱된 부분 근처에 카운터보어 구멍을 배치하지 마세요.
• 조립 속도가 중요한 경우, 디자인 전체에서 나사 유형과 홈 깊이를 표준화하세요.

가장자리 거리 및 간격:

구멍은 가장자리나 굴곡선으로부터 재료 두께의 최소 2배 이상 떨어져 있어야 합니다. 간격이 가까울수록 성형 및 조임 과정에서 균열이나 국소 변형의 위험이 높아집니다.

엔지니어링 알림: 하중을 받으면 조인트가 약해지면 미적 완성도는 의미가 없습니다. 구멍 유형을 확정하기 전에 항상 응력, 코팅 및 조립 순서를 모델링하세요.

일반적인 함정과 이를 피하는 방법

숙련된 디자이너도 때때로 제조 과정에서 큰 골칫거리가 되는 작은 디테일을 간과하는 경우가 있습니다. 다음은 자주 발생하는 실수와 그 해결 방법입니다:
