De nombreux ateliers ont du mal à réaliser des coupes nettes sur des matériaux épais ou réfléchissants. Les outils traditionnels peuvent provoquer des bavures, des déformations ou nécessiter des changements de lame fréquents. La découpe au laser CO2 résout ces problèmes grâce à une découpe précise et à grande vitesse. Si vous avez besoin de tolérances serrées et de bords nets, cette méthode pourrait vous aider à rationaliser votre processus.
La découpe au laser CO2 est rapide et permet d'obtenir des coupes nettes. Voyons comment il fonctionne et quand l'utiliser.

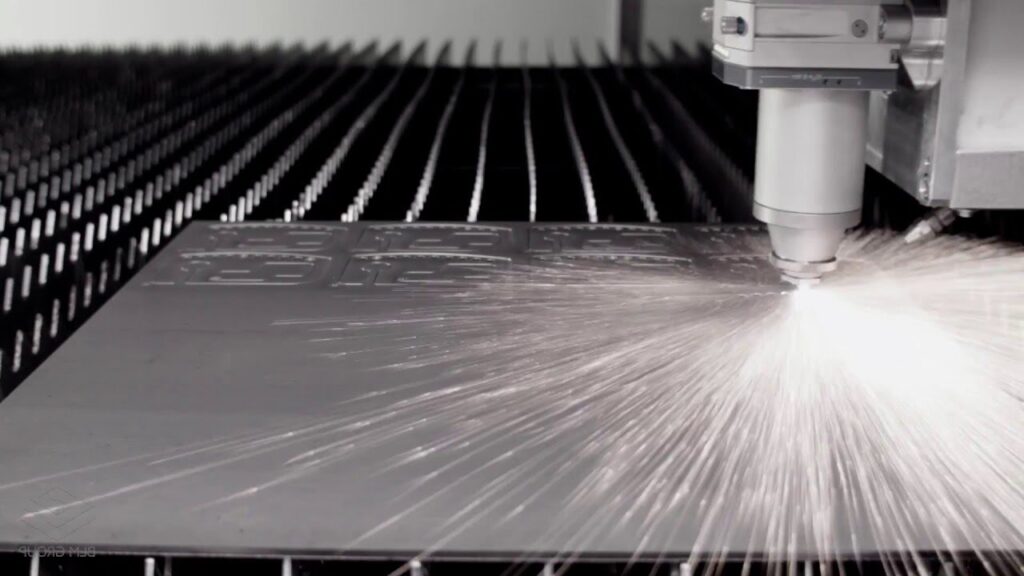

Qu'est-ce que la découpe laser CO2 ?
La découpe au laser CO2 utilise un laser à gaz de dioxyde de carbone pour découper les matériaux. Le faisceau laser est focalisé à travers une lentille, ce qui crée une chaleur intense au point focal. Cette chaleur fait fondre ou vaporise le matériau sur une trajectoire étroite. Un flux de gaz évacue le matériau fondu ou brûlé.
Ce procédé permet de réaliser des coupes précises sans contact physique. Il est largement utilisé dans l'industrie manufacturière pour découpage de tôlesles acryliques et les plastiques.
Le processus commence à l'intérieur du tube laser. Lorsque l'électricité traverse le mélange de gaz, elle excite les molécules de gaz. Ces molécules libèrent de l'énergie sous forme de lumière. Cette lumière rebondit entre les miroirs jusqu'à ce qu'elle devienne suffisamment puissante pour sortir sous la forme d'un faisceau focalisé. C'est ce faisceau qui effectue la découpe.
Principaux composants d'un système laser CO2
Chaque élément du système a une fonction. Ensemble, ils contrôlent le faisceau de la génération à la coupe.
Tube laser
Le tube laser est le cœur du système. Il est rempli du mélange de gaz. Lorsqu'une haute tension est appliquée, elle crée le faisceau laser. Les tubes en verre ou en métal sont standard, en fonction de la puissance et du cas d'utilisation.
Miroirs
Les miroirs guident le faisceau laser du tube vers la tête de découpe. Ils doivent être alignés très soigneusement. Si les miroirs sont légèrement décalés, le faisceau perdra de la puissance ou manquera la cible.
Lentille
La lentille concentre le faisceau dans un petit point. C'est là que se produit la coupe. Plus l'endroit est petit, plus la coupe est fine et précise. Les lentilles doivent être nettoyées régulièrement pour maintenir leurs performances.
Contrôleur
Le contrôleur est le cerveau de la machine. Il prend le fichier de coupe numérique et indique au système où et comment se déplacer. Il gère l'intensité du faisceau, la vitesse et la trajectoire de coupe.

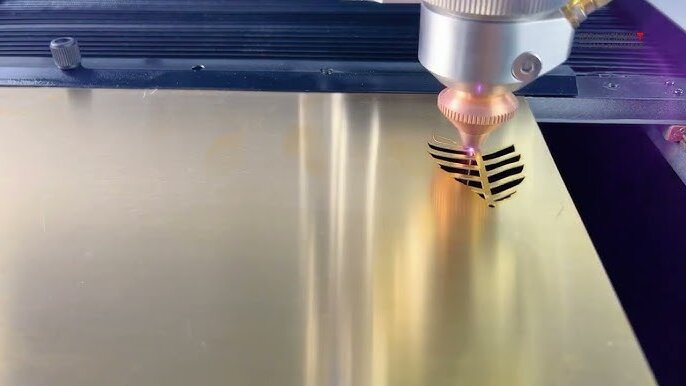

Comment fonctionne la découpe laser CO2 ?
La découpe au laser CO2 utilise la chaleur pour séparer les matériaux le long d'une trajectoire contrôlée. Il combine la lumière focalisée et les systèmes de mouvement et aide les gaz à créer des coupes nettes et précises.
L'interaction laser-matériau expliquée
Le faisceau laser transporte une énergie intense dans un point étroit. Lorsqu'il touche le matériau, l'énergie se transforme en chaleur. Cette chaleur augmente rapidement la température, ce qui fait fondre, brûler ou vaporiser la surface. Le faisceau suit une trajectoire prédéfinie pour couper le matériau.
Processus de coupe thermique : Fusion, combustion et vaporisation
La méthode de découpe dépend du type de matériau. Pour les métaux, le laser fait fondre la surface. Pour certains plastiques ou le bois, le matériau peut brûler ou se vaporiser. Un flux de gaz repousse les particules fondues ou brûlées. La coupe reste ainsi propre et lisse.
Contrôle du mouvement : CNC et systèmes de distribution de faisceaux
La tête du laser se déplace en fonction des commandes de la CNC. Le système lit le fichier de découpe et guide le laser le long de la trajectoire. Des moteurs contrôlent la vitesse et la direction. Certains systèmes déplacent le lit de matériau au lieu du laser. D'autres font les deux. La précision des mouvements garantit des coupes précises à chaque fois.
Rôle des gaz d'assistance dans la coupe
Les gaz d'assistance permettent d'éliminer la matière en fusion de la zone de coupe. Ils influencent également la qualité et la vitesse de la coupe. Différents gaz sont plus efficaces pour d'autres matériaux.
Oxygène
L'oxygène réagit avec le métal chaud et l'aide à brûler. Cela accélère la coupe. Il est souvent utilisé pour couper l'acier au carbone. Mais il peut provoquer une plus grande oxydation sur le bord de la coupe.
Azote
L'azote ne réagit pas avec le métal. Il souffle simplement le matériau fondu. Cela permet d'obtenir des bords plus nets et plus brillants. Il convient à l'acier inoxydable et à l'aluminium.
Air
L'air comprimé est une option peu coûteuse. Il s'agit d'un mélange de gaz qui fonctionne bien pour la découpe générale. Il n'est pas aussi propre que l'azote, mais il convient pour les travaux économiques.
Quels sont les matériaux que le laser CO2 peut découper ?
Les lasers CO2 fonctionnent sur de nombreux matériaux, mais certains coupent mieux que d'autres. Examinons les matériaux que vous pouvez découper et les épaisseurs qui conviennent le mieux.
Métaux
Les lasers CO2 peuvent découper des métaux fins, mais ne sont pas le meilleur choix pour les tôles épaisses. Voici comment ils se comportent :
- Acier inoxydable: Fonctionne pour les tôles fines (jusqu'à 1/8″). Nécessite une puissance élevée et un gaz d'assistance (généralement de l'oxygène).
- Acier doux: Coupe plus proprement que l'inox mais limitée aux calibres plus fins (moins de 1/4″).
- Aluminium: Plus difficile à couper en raison de la réflectivité. Convient mieux aux feuilles fragiles (moins de 1/8″).
Les lasers à fibre sont plus efficaces pour les métaux plus épais.
Non-métaux
Les lasers CO2 excellent avec les matériaux non métalliques. Ils permettent des coupes nettes et précises sans contrainte mécanique.
- Plastiques: Coupe en douceur, mais évite le PVC (dégage des fumées toxiques).
- Acrylique: L'un des meilleurs matériaux pour les lasers CO2. Laisse un bord poli.
- Bois: Fonctionne sur le contreplaqué, le MDF et le bois massif. L'épaisseur dépend de la puissance du laser.
- Tissus: Idéal pour les motifs complexes sur le coton, le polyester et le cuir.
Gamme d'épaisseur des matériaux
L'épaisseur maximale dépend de la puissance du laser :
- Faible puissance (30- 60W): Idéal pour les matériaux fins (1/8″ acrylique, 1/4″ bois).
- Puissance moyenne (80- 150W): Gère les coupes plus épaisses (1/4″ acrylique, 1/2″ bois).
- Puissance élevée (200W+): Peut couper des métaux minces et des non-métaux plus épais.

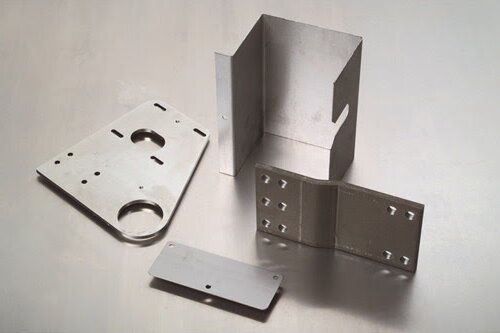

Avantages de la découpe laser CO2
La découpe laser CO2 offre plusieurs avantages évidents, ce qui en fait un choix judicieux pour le prototypage et la production à grande échelle. Ces avantages permettent d'améliorer la qualité des produits et de réduire le temps de production global.
Haute précision et répétabilité
Les lasers CO2 peuvent produire d'excellentes coupes détaillées. Le faisceau focalisé permet d'obtenir des tolérances serrées et des formes précises. Une fois le réglage effectué, le système peut répéter la même découpe à plusieurs reprises avec un minimum de variations.
Largeur de la bande de roulement propre et étroite
Le trait de scie est la largeur de la coupe. Avec les lasers CO2, cette largeur est très étroite. Cela signifie qu'il y a moins de perte de matière et que la disposition des pièces est plus serrée. Les bords nets réduisent la nécessité d'un post-traitement tel que l'usinage de l'acier. ponçage ou affûtage.
Zone affectée par la chaleur minimale
Comme le laser ne chauffe qu'une petite zone, le matériau environnant reste froid. Cela permet d'éviter les déformations, les décolorations ou d'autres dommages thermiques. La pièce conserve sa forme et sa finition, même sur des matériaux fins ou sensibles à la chaleur.
Polyvalence dans tous les secteurs d'activité
La découpe au laser CO2 est utilisée dans de nombreuses industries. Il fonctionne bien pour signes, électronique, pièces automobilesLe laser peut traiter différents travaux avec une seule machine, qu'il s'agisse de métal, de plastique ou de bois. Le laser peut traiter différents travaux avec une seule machine, qu'il s'agisse de métal, de plastique ou de bois.
Limites et défis
La découpe au laser CO2 présente de nombreux avantages, mais aussi quelques inconvénients. Les connaître peut vous aider à mieux planifier et à éviter les problèmes pendant la production.
Limites matérielles
Les lasers CO2 ont des difficultés avec certains matériaux. Les métaux très réfléchissants comme le cuivre et le laiton sont plus difficiles à découper. Ces matériaux peuvent réfléchir le faisceau laser dans la machine et l'endommager.
Exigences d'entretien
Les machines laser CO2 comportent des pièces mobiles et des composants optiques qui nécessitent un entretien régulier. Les miroirs et les lentilles peuvent se salir ou se désaligner. Le tube laser s'use également avec le temps et doit être remplacé.
Coûts d'exploitation et consommation d'énergie
Les lasers CO2 consomment plus d'électricité que les lasers à fibre. Ils ont également besoin de gaz, de systèmes de refroidissement et de pièces de rechange. Tout cela augmente les coûts d'exploitation.
Gestion des fumées et des sous-produits
Le découpage génère de la fumée, des émanations et des poussières fines. Les matériaux tels que le plastique ou le MDF peuvent dégager des gaz nocifs. Un bon système d'aspiration ou de filtration est nécessaire pour assurer la sécurité de l'espace de travail.
Lasers CO2 vs. à fibre vs. Nd : YAG
Les différents types de lasers répondent à des besoins différents. Les lasers CO2, à fibre et Nd : YAG ont chacun des atouts uniques. Savoir comment ils se comparent permet de choisir l'outil adéquat pour le travail à effectuer.
Comparaison de la qualité du faisceau
Les lasers CO2 ont une longueur d'onde plus grande, d'environ 10,6 micromètres. Ils sont donc parfaits pour les non-métaux, mais moins bien adaptés à la découpe des métaux réfléchissants. Les lasers à fibre ont une longueur d'onde plus courte, d'environ 1 micromètre. Ils découpent le métal plus rapidement et avec moins d'énergie. Les lasers Nd : YAG offrent une puissance de crête élevée et peuvent être utilisés sur les métaux et les plastiques, mais la qualité de leur faisceau n'est pas aussi constante que celle des lasers à fibre.
Différences de coût et d'efficacité
Les lasers CO2 sont moins coûteux au départ, mais ils consomment plus d'énergie. Ils ont également besoin de gaz et de refroidissement, ce qui augmente les coûts d'exploitation. Les lasers à fibre sont plus efficaces et consomment moins d'énergie. Ils nécessitent moins d'entretien mais coûtent plus cher au départ. Les lasers Nd : YAG se situent entre les deux, avec un coût et une efficacité modérés.
Applications appropriées pour chacun d'entre eux
Les lasers CO2 sont parfaits pour découper le bois, le plastique et l'acrylique. Ils fonctionnent également bien sur les métaux fins. Les lasers à fibre sont plus adaptés aux métaux épais ou réfléchissants tels que l'acier inoxydable, le laiton et l'aluminium. Les lasers Nd : YAG sont souvent utilisés dans les outils médicaux, gravureet les applications nécessitant des impulsions très courtes.
| Type de laser | CO2 | Fibre | Lasers Nd:YAG |
|---|---|---|---|
| Longueur d'onde du faisceau | 10,6 μm | 1 μm | 1,06 μm |
| Coupes de métaux | Oui (métaux fins) | Oui (tous les métaux) | Oui |
| Coupes Non-métaux | Oui | Limité | Oui (limité) |
| Coût initial | Moyen | Haut | Moyen |
| Coût de fonctionnement | Haut | Faible | Moyen |
| Niveau de maintenance | Haut | Faible | Moyen |
| Meilleur pour | Bois, acrylique, plastique | Acier, aluminium, laiton | Gravure, Outils médicaux |
Conseils pour optimiser les performances de la découpe laser CO2
Le réglage doit être correct pour obtenir des coupes nettes et précises et éviter des retouches coûteuses. Ces conseils peuvent contribuer à améliorer la qualité des coupes et à prolonger la durée de vie de la machine.
Materielle préparation
Veillez à ce que la surface soit propre. La saleté, l'huile ou les revêtements peuvent interférer avec le faisceau. Pour les métaux, retirez les films de protection avant de procéder à la découpe. Un matériau plat et stable réduit le risque de coupes irrégulières ou de problèmes de mise au point. Les feuilles déformées ou pliées peuvent perturber l'alignement.
Réglages corrects de la mise au point
Réglez la mise au point à la bonne hauteur avant de procéder à la découpe. Un faisceau focalisé permet d'obtenir un trait de scie étroit et un bord net. Un faisceau trop haut ou trop bas provoque des marques de brûlure ou des coupes incomplètes. De nombreux systèmes disposent d'une mise au point automatique, mais des vérifications manuelles sont utiles, en particulier pour les pièces plus épaisses.
Réglages de la vitesse et de la puissance
Utilisez le bon équilibre entre vitesse et puissance. Trop lent, les bords risquent de brûler ou de fondre. Trop rapide, le faisceau ne passe pas. Ajustez les réglages en fonction du type et de l'épaisseur du matériau. Effectuez quelques coupes d'essai pour affiner le résultat.
Conclusion
La découpe au laser CO2 est une méthode rapide, précise et fiable pour découper les métaux et les non-métaux. Un faisceau laser à haute énergie est utilisé pour faire fondre ou vaporiser le matériau le long d'une trajectoire contrôlée. Avec l'aide de gaz d'assistance et de systèmes CNC, il permet d'obtenir des coupes nettes avec un minimum de déchets.
Vous recherchez des services de découpe laser de précision ? Contactez-nous pour discuter des besoins de votre projet et obtenir un devis rapide de notre équipe d'ingénieurs.
FAQ
Quelle est l'épaisseur maximale que les lasers CO2 peuvent découper ?
La plupart des machines laser CO2 standard peuvent découper du métal jusqu'à une épaisseur d'environ 6 mm. Les matériaux non métalliques comme l'acrylique ou le bois peuvent être découpés jusqu'à 25 mm, en fonction du niveau de puissance et des réglages de la machine.
Les lasers CO2 peuvent-ils découper le métal ?
Les lasers CO2 peuvent découper des métaux fins tels que l'acier inoxydable, l'acier doux et l'aluminium. Cependant, la découpe de métaux plus épais ou très réfléchissants nécessite une puissance plus élevée, une sélection appropriée des gaz et parfois des revêtements ou des configurations spéciales pour éviter la réflexion du faisceau.
Quelle est la durée de vie d'un tube laser CO2 ?
Un tube laser CO2 en verre dure généralement entre 1 000 et 3 000 heures de travail. Les tubes métalliques peuvent durer plus longtemps, souvent jusqu'à 10 000 heures. La durée de vie réelle dépend de l'utilisation, du refroidissement et de l'entretien.
Quel est le coût de la découpe laser CO2 ?
Le coût dépend du type de matériau, de son épaisseur, de la complexité de la conception et de la quantité. La découpe au laser CO2 est généralement plus abordable pour les matériaux non métalliques. Pour les métaux, le coût peut augmenter en raison des vitesses de coupe plus lentes et de la consommation de gaz.
