판금 레이저 절단은 이제 현대 제조 분야에서 가장 정확하고 유연한 방법 중 하나입니다. 그러나 많은 첫 구매자는 여전히 일반적인 문제에 직면합니다. 여기에는 불명확한 도면, 잘못된 재료 선택 또는 공차 세부 정보 누락 등이 포함됩니다. 이러한 실수는 종종 지연과 비용 증가로 이어집니다.
이 문서에서는 주문하기 전에 이러한 문제를 방지하는 방법을 설명합니다. 레이저 커팅 공정의 작동 방식, 적합한 재료를 선택하고 적절한 공차를 정의하며 표면 마감을 계획하는 방법을 다룹니다. 각 섹션에서는 합리적인 비용으로 정확한 결과를 얻는 데 도움이 되는 간단하고 실용적인 팁을 제공합니다.

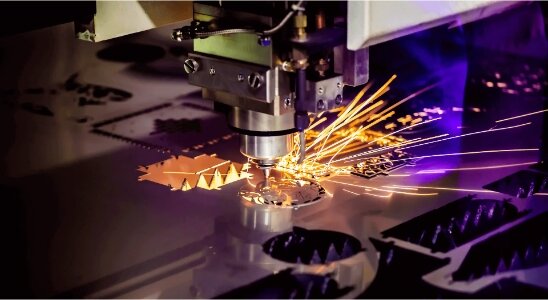

레이저 커팅은 어떻게 작동하나요?
레이저 절단은 집중된 광선을 사용하여 금속판을 고정밀로 절단하는 방법입니다. 레이저의 에너지는 정해진 경로를 따라 재료를 녹이거나 증발시켜 깨끗하고 매끄러운 가장자리를 만듭니다. 컴퓨터 제어 시스템이 CAD 파일을 기반으로 빔을 움직여 복잡한 모양, 미세한 구멍, 날카로운 모서리도 정확하게 제작할 수 있습니다.
이 프로세스는 일반적으로 DXF 또는 STEP 형식의 디자인 파일을 기계의 소프트웨어에 업로드하면 시작됩니다. 소프트웨어가 디자인을 절단 경로로 변환합니다. 그런 다음 레이저 헤드가 시트를 가로질러 이동하면서 작은 지점에 빔을 집중시킵니다. 집중된 빔은 매우 높은 온도에 도달하여 경로를 따라 금속을 즉시 녹입니다.
절단 후 부품을 시트에서 분리합니다. 작은 버는 모두 청소됩니다. 빔이 매우 좁기 때문에 절단 폭인 커프가 최소화됩니다. 이를 통해 재료 낭비를 줄이고 정확한 모서리를 보장합니다.
레이저 커팅기의 종류
레이저 절단기에는 파이버, CO₂, YAG의 세 가지 주요 유형이 있습니다. 각 유형마다 강점과 이상적인 용도가 있습니다.
파이버 레이저 절단 는 광섬유를 통해 전송되는 고체 레이저를 사용합니다. 매우 효율적이며 스테인리스 스틸, 알루미늄, 황동, 구리와 같은 반사성 금속에 이상적입니다. 파이버 레이저는 빠른 절단 속도, 낮은 유지보수, 뛰어난 정밀도를 제공합니다.
CO₂ 레이저 절단 는 이산화탄소, 질소, 헬륨의 혼합 가스를 사용합니다. 가장자리를 매끄럽게 만들고 플라스틱, 나무, 아크릴과 같은 금속과 비금속을 모두 절단할 수 있습니다. 중간 두께의 연강과 스테인리스강에 가장 효과적이지만 알루미늄이나 황동과 같은 반사성 금속에는 효과가 떨어집니다.
YAG 레이저 절단은 판금에는 덜 일반적이지만 미세한 피처를 마킹하거나 드릴링하는 데 유용합니다. 일반적으로 파이버 레이저보다 느린 속도로 작동하지만 얇은 금속과 특수 재료를 다룰 수 있습니다.

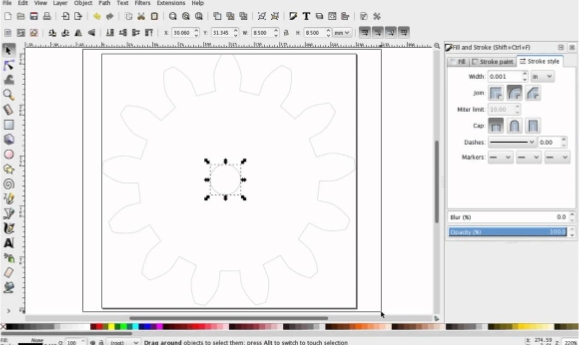

디자인 파일 준비하기
정확한 디자인 파일은 정밀한 레이저 커팅 부품의 기초입니다. 적절한 서식과 깔끔한 레이아웃은 오류를 방지하고 일정에 맞춰 생산할 수 있도록 도와줍니다. 원활한 절단 프로세스를 위해 CAD 파일을 준비하는 방법은 다음과 같습니다.
허용되는 파일 형식
대부분의 레이저 커팅 시스템은 CAD 파일을 직접 사용합니다. 가장 일반적인 형식은 DXF, DWG, STEP, IGES 및 AI입니다.
DXF와 DWG는 2D 절단에 이상적입니다. 벡터 라인을 사용하여 윤곽선, 구멍, 슬롯을 정의합니다. 이러한 형식은 평평한 판금 부품의 정확한 윤곽을 보장합니다.
STEP과 IGES는 3D 모델에 가장 적합합니다. 이를 통해 엔지니어는 전체 형상을 확인하고 구부리거나 접는 부분에 대한 평면 패턴을 만들 수 있습니다. 이러한 형식은 레이저 절단과 성형의 조합이 필요한 부품에 유용합니다.
AI(Adobe Illustrator) 파일은 패널이나 간판과 같은 단순한 평면 디자인에 적합합니다. 파일을 보내기 전에 경로가 깨끗하고 벡터 기반이며 겹치는 부분이 없는지 확인하세요.
내보낼 때는 도면을 1:1 축척으로 유지하고 숨겨지거나 중복된 지오메트리를 삭제하세요. 각 부품을 별도의 파일로 저장하고 재료 유형과 두께를 명확하게 라벨링하세요. 이렇게 하면 엔지니어가 파일을 빠르게 검토하고 설정 중에 실수를 방지하는 데 도움이 됩니다.
부드러운 커팅을 위한 디자인 팁
작은 디자인 디테일도 절단 정확도에 큰 영향을 미칠 수 있습니다. 다음과 같은 간단한 규칙을 따르면 결과를 개선하고 재작업을 최소화할 수 있습니다.
- 최소 피처 크기: 레이저 빔 폭(일반적으로 0.1~0.2mm)보다 작은 피처는 피하세요. 작은 구멍이나 얇은 슬롯은 녹거나 뒤틀릴 수 있습니다. 가이드라인으로 최소 구멍 크기를 재료 두께와 동일하게 설정합니다.
- 커프 보정: 레이저는 경로를 따라 커프라고 하는 좁은 재료 조각을 제거합니다. 이 너비는 재료와 레이저 유형에 따라 다르며 일반적으로 0.1~0.3mm 범위입니다. 제조업체에서 커프를 자동으로 조정하는지 확인하거나 정확한 치수를 유지하려면 디자인을 오프셋해야 합니다.
- 홀과 가장자리 간 거리: 구멍이나 컷아웃은 바깥쪽 가장자리에서 재료 두께만큼 떨어진 곳에 배치합니다. 너무 가까우면 열로 인해 뒤틀림이나 약한 부분이 발생할 수 있습니다. 더 두껍거나 열에 민감한 소재의 경우 거리를 늘리면 파트 강도와 안정성이 향상됩니다.

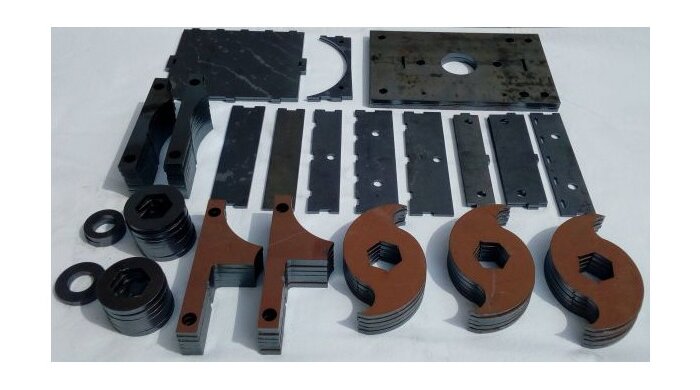

적합한 금속 소재 선택
모든 금속은 레이저 아래에서 다르게 작동합니다. 각 재료가 절단되는 방식과 두께가 품질에 미치는 영향을 이해하면 디자인에 가장 적합한 옵션을 선택하는 데 도움이 됩니다.
일반적인 머티리얼 옵션
알루미늄은 가볍고 내구성이 뛰어나며 부식에 강한 소재입니다. 인클로저, 패널 및 전자 하우징에 자주 사용됩니다. 알루미늄은 빠르게 절단되지만 빛을 반사하므로 파이버 레이저가 가장 적합합니다. 1~4mm의 얇은 판재를 깔끔하게 절단하고 밝고 매끄러운 가장자리를 남깁니다.
스테인리스 스틸은 고강도, 내식성, 매력적인 마감이 특징입니다. 의료 기기, 식품 장비 및 실외용 제품에 널리 사용됩니다. 파이버 레이저와 CO₂ 레이저는 모두 스테인리스 스틸을 절단하여 버가 거의 또는 전혀 없이 매끄러운 모서리를 만들 수 있습니다.
탄소강(연강이라고도 함)은 강하고 저렴하며 가공하기 쉽습니다. 브래킷, 프레임 및 일반 제작에 가장 일반적으로 사용되는 옵션입니다. 파이버 레이저와 CO₂ 레이저는 모두 잘 작동하며, 특히 산소 보조 가스를 사용하여 절단 속도를 향상시킬 때 더욱 효과적입니다.
황동은 장식적인 외관을 제공하고 부식에 강해 간판과 건축 패널에 많이 사용됩니다. 황동은 레이저 빛을 반사하기 때문에 파이버 레이저가 CO₂ 레이저보다 절단에 더 효과적입니다.
재료 두께와 그 영향
재료 두께는 절단 결과에 큰 영향을 미칩니다. 얇은 시트는 더 빨리 절단되고 더 매끄러운 가장자리를 남기는 반면, 두꺼운 시트는 더 많은 힘이 필요하고 움직임이 느립니다.
예를 들어, 1mm 스테인리스 강판은 거의 즉시 거울처럼 깨끗한 가장자리로 절단됩니다. 그러나 6mm 시트는 완전히 절단하려면 더 높은 출력과 느린 속도가 필요하므로 가장자리가 약간 무뎌질 수 있습니다.
두꺼운 소재는 열을 더 많이 보유하므로 특히 작은 부품의 경우 뒤틀리거나 변색될 가능성이 높아집니다. 서포트 그리드와 적절한 보조 가스를 사용하면 열을 제어하고 가장자리를 깨끗하게 유지하는 데 도움이 됩니다.
비용 측면에서 시트가 두꺼울수록 절단 시간이 길어지고 에너지 소비가 많아져 가공 비용이 더 많이 듭니다. 일부 제조업체는 절단 시간을 기준으로 요금을 부과하므로 디자인과 소재 두께를 최적화하면 시간과 비용을 모두 절약할 수 있습니다.
허용 오차 및 치수 정확도 정의
우수한 정밀도는 공차가 얼마나 엄격한지, 절단 조건이 얼마나 안정적인지에 따라 달라집니다. 레이저 절단이 달성할 수 있는 결과와 영향을 미칠 수 있는 요소를 이해하면 예산 범위 내에서 완벽하게 맞는 부품을 설계하는 데 도움이 됩니다.
일반적인 레이저 절단 공차
최신 레이저 절단기는 대부분의 판금 부품에 대해 ±0.1mm 내외의 공차를 달성할 수 있습니다. 깨지기 쉬운 판재나 단순한 형상의 경우 정확도가 ±0.05mm까지 높아질 수 있습니다. 이러한 수준은 대부분의 브래킷, 패널 및 인클로저에 충분합니다.
디자인에 매우 꼭 맞거나 매우 세밀한 피처가 필요한 경우 추가 가공이 필요할 수 있습니다. 공차가 ±0.05mm보다 더 좁으면 밀링, 리밍 또는 연삭과 같은 2차 공정이 필요한 경우가 많습니다. 이러한 공정을 통해 레이저만으로는 완벽할 수 없는 작은 구멍, 슬롯 또는 중요한 모서리를 다듬을 수 있습니다.
허용 오차를 설정할 때는 정말 중요한 곳에만 허용 오차를 지정하는 것이 가장 좋습니다. 모든 곳에 엄격한 허용 오차를 적용하면 비용과 생산 시간이 모두 증가합니다. 기능 영역은 엄격하게 유지하고 다른 영역에는 느슨한 제한을 허용하면 불필요한 비용 없이 정밀도를 유지할 수 있습니다.
정확도에 영향을 미치는 요인
레이저 커터가 디자인 치수와 얼마나 가깝게 일치할 수 있는지에 영향을 미치는 요인은 여러 가지가 있습니다.
기계 보정은 핵심 요소입니다. 정기적인 보정을 통해 빔이 완벽하게 정렬되고 집중되어 모든 커팅에서 일관성을 유지할 수 있습니다. 작은 오정렬이라도 가장자리가 고르지 않거나 모양이 약간 달라질 수 있습니다.
재료의 평탄도도 정확도에 영향을 미칩니다. 소재가 구부러지거나 고르지 않으면 레이저의 초점이 맞지 않아 커프 폭과 절단 깊이가 달라질 수 있습니다. 평평하고 평평한 소재 스톡을 사용하면 일관된 결과를 유지하는 데 도움이 됩니다.
열팽창은 또 다른 요인입니다. 레이저의 열로 인해 절단하는 동안 금속이 약간 팽창할 수 있습니다. 부품이 냉각되면 다시 수축하여 때때로 작은 치수 변화가 발생할 수 있습니다. 이 효과는 스테인리스 스틸과 같이 열을 더 오래 유지하는 두꺼운 판재와 소재에서 더 두드러집니다.

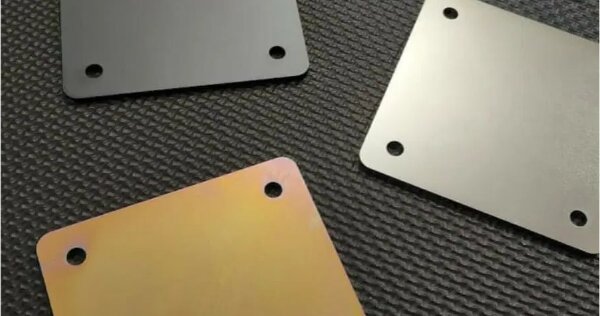

올바른 표면 마감 선택
표면 마감은 부품의 외관과 장기적인 성능을 모두 결정합니다. 올바른 마감재를 선택하면 내구성, 외관 및 내식성이 향상됩니다. 다음은 가장 일반적인 마감 방법과 적용 시기에 대한 지침입니다.
일반적인 마무리 프로세스
아노다이징 은 알루미늄 부품에 널리 사용됩니다. 부식을 방지하는 단단한 보호용 산화물 층을 생성하고 다양한 색상으로 염색할 수 있습니다. 이 마감은 외관과 내마모성을 모두 향상시켜 전자 하우징, 장식 패널 및 실외 부품에 이상적입니다.
분체 도장 는 정전기 공정을 사용하여 건조 분말을 도포한 다음 베이킹을 통해 경화시켜 강력하고 균일한 층을 형성합니다. 강철, 스테인리스 스틸, 알루미늄에 사용할 수 있습니다. 파우더 코팅 부품은 스크래치, 녹, 변색을 방지하며 다양한 색상으로 제공됩니다. 일반적으로 기계 커버, 인클로저 및 소비재에 사용됩니다.
세련 표면을 매끄럽고 밝게 하여 반사되는 느낌을 줍니다. 거울처럼 깨끗한 외관을 위해 스테인리스 스틸에 적용하는 경우가 많습니다. 또한 연마는 사소한 결함을 제거하고 위생을 개선하여 의료용, 식품용 및 장식용에 적합합니다.
브러싱 연마 벨트 또는 패드를 사용하여 금속에 섬세하고 선형적인 질감을 부여합니다. 눈부심을 줄이고 부드럽고 무광택 마감을 만듭니다. 이 유형의 마감은 균일하고 전문적인 외관을 원하는 컨트롤 박스, 패널 및 가전제품에 널리 사용됩니다.
절단 전 또는 절단 후 언제 완료해야 하나요?
디자인 및 시각적 요구 사항에 따라 레이저 커팅 전 또는 후에 마감을 할 수 있습니다.
양극산화 알루미늄이나 브러시드 스테인리스 스틸과 같은 사전 마감된 소재는 가장자리 근처에 약간의 열 자국이 있어도 괜찮을 때 편리합니다. 시간을 절약하고 절단 후 추가 단계를 생략할 수 있습니다. 하지만 코팅 또는 도장된 레이어를 자르면 가장자리에 약간의 변색이 남을 수 있습니다.
완벽하게 보여야 하는 부품의 경우 절단 후 후처리를 하는 것이 더 좋습니다. 절단 과정에서 발생할 수 있는 버, 산화 또는 열 얼룩을 제거합니다. 또한 후처리는 가장자리와 절단된 구멍을 포함하여 모든 표면에 코팅 또는 처리가 고르게 적용되도록 합니다.
비용 및 리드 타임 최적화를 위한 주문 최적화
작은 디자인 및 계획 변경만으로도 비용과 속도에 큰 차이를 만들 수 있습니다. 스마트하게 주문하고 더 빠르고 합리적인 가격으로 결과물을 얻는 방법을 알아보세요.
배치 주문과 프로토타입 주문
레이저 커팅에는 파일 준비, 기계 보정, 시트 위치 지정 등의 설정 작업이 필요합니다. 이러한 단계는 부품을 하나 절단하든 수백 개를 절단하든 거의 같은 시간이 소요됩니다. 그렇기 때문에 시제품 주문은 일반적으로 개당 비용이 더 많이 들며, 더 적은 수의 부품에 설정 비용을 분담하고 소량으로 진행할수록 더 많은 수작업이나 조정이 필요한 경우가 많습니다.
반면 일괄 주문은 훨씬 더 효율적입니다. 설정이 완료되면 기계가 계속 작동하여 최소한의 감독만으로 많은 부품을 절단할 수 있습니다. 따라서 단위당 비용을 낮추고 전체 배치에서 일관된 품질을 보장합니다. 대량 생산의 경우 이러한 효율성은 시간과 예산 모두에서 큰 차이를 만듭니다.
제조를 위한 설계 팁
좋은 디자인은 보기에도 좋을 뿐 아니라 생산 비용 절감에도 도움이 됩니다. 부품을 더 쉽고 빠르게 절단할 수 있는 몇 가지 방법을 소개합니다:
- 지오메트리를 단순화합니다. 지나치게 세밀한 모양이나 불필요한 장식은 절단 시간을 늘리지 않도록 하세요. 직선과 부드러운 곡선이 더 효율적으로 절단되어 열 축적을 줄입니다.
- 유사한 부분을 그룹화합니다. 동일한 소재와 두께로 제작된 부품을 한 번의 절단 작업으로 결합할 수 있습니다. 이렇게 하면 재료 변경이 제한되고 설정 시간이 단축됩니다.
- 효율적인 중첩을 사용하세요. 네스팅은 가능한 한 많은 재료를 사용하기 위해 시트에 부품을 배열하는 것을 의미합니다. 커프와 열 제어를 위해 1~2mm 정도의 작은 간격을 둡니다. 네스팅을 잘하면 스크랩을 줄이고 원자재 비용을 절감할 수 있습니다.
- 작은 탭 또는 마이크로 조인트를 추가합니다. 절단하는 동안 부품을 시트에 부착하여 부품이 기울어지거나 이동하는 것을 방지합니다. 가장자리를 더 깔끔하게 유지하고 재작업의 필요성을 줄여줍니다.
- 모서리 반경이 좁은 곳은 피하세요. 모서리가 날카로우면 절단 시간이 길어지고 노즐이 더 빨리 마모됩니다. 작은 필렛을 추가하면 절삭이 더 부드러워지고 공구 수명이 연장되며 모서리 품질이 향상됩니다.
맞춤형 레이저 커팅을 위해 Shengen과 협력해야 하는 이유?
정밀도, 속도, 신뢰성이 중요한 경우 올바른 제조 파트너를 선택하는 것이 필수적입니다. Shengen은 설계 검토부터 최종 생산까지 완벽한 지원을 제공하여 모든 부품이 신뢰할 수 있는 일관된 품질로 고객의 정확한 요구 사항을 충족할 수 있도록 보장합니다.
당사의 엔지니어링 팀은 절단을 시작하기 전에 모든 CAD 파일을 신중하게 검토합니다. 치수, 공차, 모서리 간격을 확인하여 각 부품이 원활한 절단과 정밀한 조립을 위해 최적화되었는지 확인합니다. 이러한 초기 단계의 검토는 생산 지연이나 추가 비용으로 이어질 수 있는 오류를 방지하는 데 도움이 됩니다.
또한 부품을 더 쉽고 비용 효율적으로 생산할 수 있도록 실용적인 설계 제안을 제공합니다. 더 깔끔한 절단을 위해 구멍 크기를 조정하거나 재료 낭비를 최소화하기 위해 네스팅 레이아웃을 최적화하는 등 당사 엔지니어는 시간과 자원을 절약할 수 있는 솔루션을 제공합니다. 제작이 시작되기 전에 명확한 피드백을 받아 첫 번째 실행에서 부품의 정확성을 보장할 수 있습니다.
지금 CAD 도면을 업로드하여 무료 DFM 검토를 받으세요.. 당사의 엔지니어링 팀이 설계의 제조 가능성을 평가하고 맞춤형 금속 레이저 절단 프로젝트에 대한 신속하고 정확한 견적을 제공합니다.
