판금 하드웨어 문제는 사소해 보일 수 있지만 생산 현장에서 가장 심각한 지연을 초래하는 경우가 많습니다. 나사가 느슨하거나 나사산이 벗겨지거나 인서트가 잘못 정렬되면 전체 조립 라인이 멈출 수 있습니다. 엔지니어와 생산 팀에게 이러한 문제는 시간을 낭비하고 비용을 증가시키는 숨겨진 문제입니다.
하드웨어 문제를 즉시 해결하면 조립 프로세스가 더 원활하고 예측 가능하게 됩니다. 다음으로 일반적인 원인과 실질적인 해결책을 살펴보겠습니다.
소재 호환성 이해
재료 호환성은 강도, 내식성, 장기적인 신뢰성에서 중요한 역할을 합니다. 엔지니어는 온도 변화, 습기, 화학 물질 노출 등 다양한 조건에서 각 금속이 어떻게 반응하는지 고려해야 합니다.
갈바닉 부식 문제
갈바닉 부식은 물이나 습기와 같은 전해질이 있는 상태에서 서로 다른 두 금속이 접촉할 때 발생합니다. 한 금속은 양극으로 작용하여 더 빠르게 부식되는 반면, 다른 금속은 음극으로 작용하여 보호 상태를 유지합니다. 이는 판재와 다른 금속으로 만들어진 패스너, 리벳 또는 나사 인서트 주변에서 자주 발생합니다.
예를 들어 알루미늄 패널의 강철 나사는 접합부에서 빠른 부식을 일으킬 수 있습니다. 알루미늄이 먼저 열화되어 연결부가 느슨해지거나 표면이 손상될 수 있습니다. 습기가 일정한 실외 또는 해양 환경에서는 위험이 증가합니다. 이를 방지하기 위해 설계자는 유사한 전기 화학적 특성을 가진 금속을 조합하거나 보호 코팅 및 절연 와셔를 사용해야 합니다.
열팽창 관리
금속 부품은 온도 변화에 따라 팽창하고 수축합니다. 하나의 어셈블리에서 서로 다른 금속이 서로 다른 속도로 팽창하면 접합부에 응력이 축적됩니다. 시간이 지남에 따라 다음과 같은 뒤틀림, 균열 또는 풀림이 발생할 수 있습니다. 패스너.
예를 들어 스테인리스 스틸과 알루미늄은 서로 다른 속도로 팽창합니다. 알루미늄 패널이 강철 프레임알루미늄은 강철 프레임보다 열을 받으면 더 많이 팽창합니다. 이로 인해 구조가 왜곡되거나 구멍과 하드웨어가 잘못 정렬될 수 있습니다.
이를 해결하기 위해 엔지니어는 설계 단계에서 온도 영향을 고려해야 합니다. 부품 간에 약간의 움직임을 허용하거나 슬롯형 구멍을 사용하거나 비슷한 팽창률을 가진 금속을 선택하면 손상을 방지하는 데 도움이 됩니다. 열 시뮬레이션과 테스트를 통해 어셈블리가 작동 온도에서 안정적으로 유지되는지 확인할 수 있습니다.

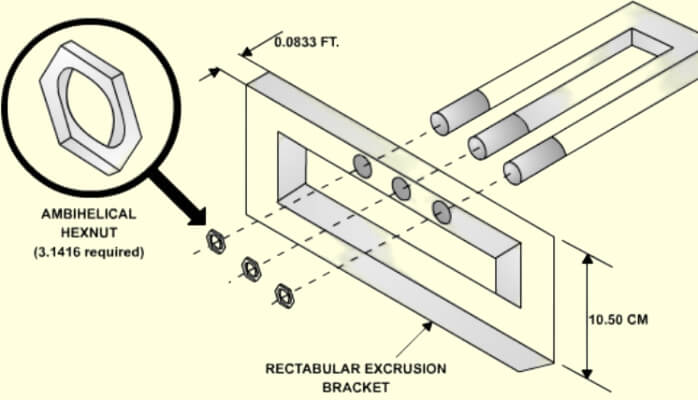

제조 및 조립을 위한 설계
세심하게 설계하면 제조가 더 원활해지고 조립이 더 빨라집니다. 처음부터 부품을 어떻게 만들고 조립할지 고려하면 시간과 비용을 모두 절약할 수 있습니다.
구멍 크기 및 공차
안정적인 하드웨어 설치를 위해서는 정확한 구멍 크기가 중요합니다. 구멍이 너무 꽉 조이면 압입 중에 하드웨어가 변형되거나 고장날 수 있습니다. 너무 느슨하면 사용 중에 인서트가 회전하거나 빠질 수 있습니다. 균형을 맞추려면 하드웨어 사양과 소재의 동작을 모두 이해해야 합니다.
재료는 스트레스를 받으면 다르게 반응합니다. 예를 들어, 알루미늄은 더 부드럽기 때문에 더 엄격한 공차가 필요한 반면, 스테인리스 스틸은 더 단단하기 때문에 0.05~0.1mm의 여유 공간이 더 필요할 수 있습니다. 공구 마모도 홀 크기에 영향을 미치는데, 연구에 따르면 1,000회 드릴링 사이클 후 고속 생산 시 홀 직경이 최대 0.02mm까지 변동될 수 있다고 합니다.
하드웨어 제조업체는 종종 치수 가이드라인을 제공합니다. 예를 들어 셀프 클렌칭 너트의 경우 나사산 강도를 최대로 확보하려면 권장 크기에서 ±0.05mm 이내의 파일럿 홀이 필요합니다. 파일럿 홀을 사용하고 중요 치수에 리밍을 하면 생산의 정확성과 반복성이 향상됩니다.
허가 및 액세스 고려 사항
정확한 크기의 구멍이라도 공구가 닿지 않으면 실패할 수 있습니다. 하드웨어는 플랜지, 굴곡 또는 주변 부품의 간섭 없이 누르기, 조이기 또는 검사를 위해 접근할 수 있어야 합니다. 엔지니어는 조립 중에 공구나 프레스가 부품에 어떻게 접근할지 시각화해야 합니다.
예를 들어, 절곡 모서리에서 3mm 미만에 위치한 셀프 클린칭 너트는 프레스 정렬이 제대로 이루어지지 않아 압력이 고르지 않거나 손상될 수 있습니다. 일반적으로 사용하는 프레스나 드라이버에 따라 최소 5~10mm의 여유 공간을 확보하면 도구 접근이 원활합니다.
조립 순서도 중요합니다. 일부 하드웨어는 접거나 용접하기 전에 설치해야 하는 반면, 다른 부품은 나중에 추가할 수 있습니다. 명확한 액세스 포인트는 조립을 단순화할 뿐만 아니라 유지보수도 더 쉽게 해줍니다. 3D 모델링을 사용하여 공구 경로와 설치 각도를 시뮬레이션하면 간섭을 조기에 감지하여 비용이 많이 드는 생산 문제를 방지할 수 있습니다.
토크 및 클램프 힘 마스터하기
토크는 패스너를 회전시키지만 클램프 힘은 부품을 서로 고정시킵니다. 올바른 토크를 적용하는 것이 안전한 조립의 핵심입니다. 적절한 토크는 부품의 손상 없이 조인트의 견고성을 유지합니다.
과잉 및 과소 조임의 위험성
과도하게 조이면 패스너가 늘어나거나 손상되며, 특히 알루미늄과 같이 부드러운 금속의 경우 더욱 그렇습니다. 나사산이 벗겨지거나 갈라져 적절한 체결력을 유지할 수 없게 됩니다. 심한 경우 패스너 헤드가 부러져 많은 비용이 드는 수리가 필요할 수 있습니다. 또한 과도하게 조이면 얇은 판금이 왜곡되어 표면이 고르지 않거나 틈이 생길 수 있습니다.
덜 조이면 조인트가 느슨해집니다. 진동이나 열팽창은 시간이 지남에 따라 패스너를 서서히 느슨하게 만들 수 있습니다. 움직임이 시작되면 구멍이 마모되고 인서트가 회전하거나 제자리에서 떨어질 수 있습니다. 예를 들어 전기 인클로저 또는 섀시 진동에 노출되면 덜거덕거림, 소음이 발생하거나 접지가 제대로 되지 않을 수 있습니다.
두 가지 문제 모두 정확한 토크 제어를 통해 예방할 수 있습니다. 토크 제어 도구와 검증된 설정은 각 생산 실행 전에 사용되어 일관성을 유지합니다. 토크 데이터 기록은 품질 관리와 추적성을 지원합니다.
일관된 토크 적용을 위한 모범 사례
올바른 공구를 사용하는 것은 필수입니다. 토크 렌치, 스크루드라이버 또는 공압 드라이버는 특정 하드웨어 유형에 맞게 보정하고 일치시켜야 합니다. 압입 또는 셀프 클린칭 구성 요소의 경우, 힘 모니터링 프레스를 사용하면 매번 일정한 체결 압력을 보장할 수 있습니다.
깨끗한 표면이 중요합니다. 먼지, 기름 또는 산화는 나사산 마찰을 변화시키고 토크 수치에 영향을 줄 수 있습니다. 조립 전에 부품을 닦으면 이러한 변동을 줄일 수 있습니다.
패스너가 여러 개 있는 어셈블리의 경우 단계적으로 조입니다. 십자 패턴으로 토크를 서서히 증가시키면 압력이 고르게 분산되고 뒤틀림을 방지할 수 있습니다. 이는 커버, 패널, 개스킷이 있는 부품에 특히 중요합니다.
윤활은 체결력에도 영향을 미칠 수 있습니다. 일부 패스너는 오일이나 고착 방지 컴파운드를 가볍게 코팅해야 합니다. 윤활이 없으면 마찰이 토크 에너지를 흡수하고 조인트 장력을 감소시킵니다. 항상 하드웨어 공급업체의 윤활 및 조임 순서에 대한 지침을 따르세요.
올바른 정렬 및 착용감 보장
원활한 조립을 위해서는 부품이 정확하게 정렬되어야 합니다. 정렬이 잘못되면 응력이 발생하고 나사산이 뭉치고 조인트가 약해집니다. 고품질 제품을 생산하려면 적절한 정렬을 보장하는 것이 중요합니다.
정밀도를 위한 지그 및 픽스처
지그와 픽스처는 하드웨어 설치 시 정확성을 유지하는 데 도움이 됩니다. 부품을 안정적으로 고정하고 공구를 안내하며 구멍과 인서트가 설계된 대로 정확하게 정렬되도록 합니다. 누르거나 고정하는 동안 작은 움직임도 정렬 문제를 일으켜 나중에 품질에 영향을 줄 수 있습니다.
좋은 픽스처는 모든 중요 지점에서 부품을 지지하는 동시에 공구와 장비에 쉽게 접근할 수 있도록 합니다. 부품 두께와 굽힘 공차를 고려해야 합니다. 핀과 기준 표면을 찾으면 작업자가 각 부품을 일관되고 정확하게 배치하는 데 도움이 됩니다. 반복 가능한 포지셔닝은 대량 생산이나 엄격한 공차가 필요한 경우 매우 중요합니다.
프로토타입 또는 소량 생산의 경우 다양한 부품 크기에 맞게 모듈식 픽스처를 빠르게 조정할 수 있습니다. 퀵 클램프 또는 마그네틱 베이스와 같은 기능은 효율성을 높이고 작업자의 피로를 줄여줍니다.

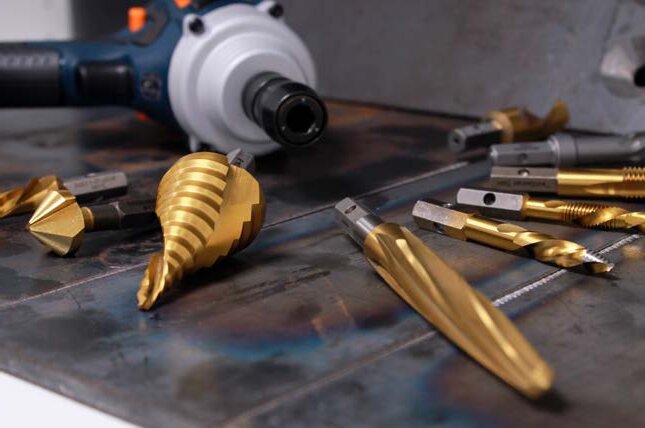

잘못 정렬된 구멍을 처리하는 기술
공구 마모, 열 변형 또는 약간의 디자인 변형으로 인해 잘못 정렬된 구멍이 여전히 발생할 수 있습니다. 하드웨어를 강제로 제자리에 고정하면 나사산과 인서트가 손상될 수 있으므로 신중하게 수정하는 것이 중요합니다.
리머 또는 정밀 드릴은 공차 범위 내에서 원형 구멍을 유지하면서 구멍 크기나 위치를 약간 조정할 수 있습니다. 슬롯형 구멍을 사용하면 부품의 무결성을 손상시키지 않고 미세한 조정이 가능합니다.
심과 스페이서는 결합 표면 사이의 사소한 높이 또는 각도 차이를 수정하여 하드웨어가 올바르게 장착되도록 도와줍니다. 더 큰 어셈블리의 경우 정렬 핀이나 임시 가이드 볼트를 사용하여 최종 조이기 전에 부품을 배치할 수 있습니다.
담즙 분비 및 발작 예방
갤링은 패스너 나사산 사이에 마찰 열이 쌓이면 시작됩니다. 표면이 마찰하면서 작은 높은 지점이 서로 용접됩니다. 계속 조이면 이 부분이 찢어져 거칠고 뒤틀린 나사산이 남게 됩니다. 이로 인해 패스너가 제자리에 고정되거나 제거 중에 나사산이 완전히 벗겨질 수 있습니다.
갤링은 패스너와 결합 부품에 동일한 금속 등급을 사용하는 경우(예: 스테인리스 스틸 패널의 스테인리스 스틸 볼트)에 종종 발생합니다. 높은 압력, 빠른 조임, 윤활 부족으로 인해 갤링은 거의 피할 수 없는 현상입니다. 더럽거나 손상된 나사산은 위험을 더욱 증가시킵니다.
윤활은 갈링을 방지하는 가장 간단하고 효과적인 방법 중 하나입니다. 얇은 층은 마찰을 줄이고 표면을 시원하게 유지하며 금속과 금속이 직접 접촉하는 것을 방지합니다.
코팅은 장기적인 보호 기능을 제공합니다. 아연 또는 니켈과 같은 전기 도금 마감은 마찰을 줄이고 내식성을 높입니다. 스테인리스 스틸의 경우 얇은 질화 크롬 코팅 또는 패시베이션 처리를 통해 체결 시 냉간 용접의 위험을 줄일 수 있습니다.
최고의 하드웨어를 선택하는 방법?
적절한 하드웨어를 선택하는 것은 단순히 카탈로그에서 볼트와 너트를 고르는 것 이상의 의미를 갖습니다. 올바른 선택은 강력하고 안정적인 연결을 보장하고 조립 문제를 줄이며 시간이 지나도 제품의 성능을 유지합니다.
부하 요구 사항 일치
모든 패스너에는 하중 제한이 있습니다. 너무 약한 하드웨어를 사용하면 조인트가 고장날 수 있으며, 과도하게 지정하면 불필요한 비용이 추가됩니다. 장력, 전단, 진동, 충격 등 조립품에 가해지는 모든 힘을 고려하세요.
예를 들어, 무거운 브래킷을 지지하는 얇은 알루미늄 패널에는 정적 및 동적 하중을 모두 처리하는 인서트 또는 볼트가 필요합니다. 재료와 두께에 따라 셀프 클렌칭 스터드, 나사 인서트 또는 고강도 나사가 필요할 수 있습니다. 하중을 이해하면 판금에 손상을 주지 않고 하드웨어를 안전하게 고정하는 데 도움이 됩니다.
운영 환경 고려
습기, 온도, 화학물질, 자외선 노출 등의 환경적 요인은 하드웨어 성능에 영향을 미칠 수 있습니다. 스테인리스 스틸은 습하거나 부식성이 있는 환경에서 잘 작동하며, 아연 도금 또는 코팅된 패스너는 덜 열악한 환경에서도 잘 작동합니다.
실외 또는 산업용 애플리케이션의 경우 부식 방지 하드웨어는 녹과 나사산 마모를 방지합니다. 고온 조건에서 패스너는 갤링이나 연화 없이 강도를 유지해야 합니다. 이러한 조건에 미리 대비하면 조기 고장과 유지보수 비용을 피할 수 있습니다.
조립 및 유지 관리 계획
하드웨어를 선택할 때는 부품을 조립하고 유지보수하는 방법도 고려해야 합니다. 접근하기 어렵거나 특별한 도구가 필요한 패스너는 생산 속도를 늦추고 서비스를 복잡하게 만들 수 있습니다.
토크 도구, 압입식 헤드 또는 스크루드라이버의 여유 공간을 고려하세요. 조인트에 주기적인 조임 또는 교체가 필요한지 여부를 고려하세요. 설치와 서비스가 쉬운 하드웨어를 선택하면 오류가 줄어들고 조립 속도가 빨라지며 제품 수명이 연장됩니다.
