L'obtention d'un devis précis permet de gagner du temps, de réduire les coûts et d'éviter les retards de production. De nombreux ingénieurs, concepteurs et responsables des achats se heurtent à des changements de prix parce que les détails de leur projet initial sont incomplets ou peu clairs.
Ce guide explique ce qui influe sur les devis d'emboutissage de tôle, les informations dont les fabricants ont besoin et la manière de préparer correctement vos dessins et données. En suivant ces étapes, vous obtiendrez des devis précis et fiables, tant pour les prototypes que pour les grandes séries.
Dans les sections ci-dessous, nous examinerons les principaux facteurs qui déterminent un devis, tels que le type de matériau, la complexité de la pièce, le volume de production, les tolérances et l'outillage. Nous vous indiquerons également les erreurs de devis les plus courantes à éviter. Chaque partie vise à vous aider à respecter le calendrier et le budget de votre projet.
Facteurs clés qui influencent les prix de l'estampage
La précision des devis d'emboutissage de tôle dépend de nombreux facteurs. En comprenant ce qui influe sur le prix, vous pouvez préparer des données complètes sur le projet et éviter les surprises ultérieures en matière de coûts.
Type de matériau et épaisseur
Le type de matériau a un impact important sur le coût final. Les métaux courants comme l'aluminium, l'acier inoxydable et l'acier laminé à froid diffèrent considérablement en termes de prix et de performances. Les métaux plus tendres sont plus faciles à estamper mais peuvent nécessiter des tôles plus épaisses pour être plus résistants.
Les métaux plus durs, tels que l'acier inoxydable, peuvent supporter davantage de contraintes, mais usent plus rapidement l'outillage. L'épaisseur a également son importance. Les tôles plus épaisses nécessitent une force de pressage plus élevée et des matrices plus solides, ce qui augmente les coûts d'équipement et d'énergie. Lors de la demande de devis, indiquez toujours la qualité du matériau, l'épaisseur et les traitements spéciaux éventuels.
Complexité des pièces et caractéristiques de conception
La conception des pièces a une incidence sur le coût et le temps de production. Les pièces simples telles que les supports ou les panneaux plats sont rapides à estamper. En revanche, les pièces présentant des courbures, brides, ou profond-tiré nécessitent un outillage plus complexe. Les conceptions détaillées peuvent également nécessiter des jeux plus serrés et des étapes secondaires telles que ébavurage ou tapotement.
L'ajout de caractéristiques telles que des nervures ou un gaufrage peut améliorer la résistance mais aussi modifier la pression de formage. Même de petits détails, comme la forme des angles ou la position des trous, peuvent influencer l'usure des outils et l'efficacité. Un modèle CAO clair et détaillé permet aux ingénieurs d'évaluer ces éléments avec précision et d'établir des devis plus exacts.
Volume de production et taille des lots
La quantité joue un rôle majeur dans la fixation des prix. Pour les petits lots, le temps de réglage et de programmation est réparti entre un nombre réduit de pièces, de sorte que le coût unitaire est plus élevé. Les grandes séries, en revanche, bénéficient de l'automatisation et de la réduction du temps de travail, ce qui diminue le coût par pièce.
La taille du lot détermine également le type d'outillage. Les matrices progressives conviennent mieux aux gros volumes, tandis que les matrices à un étage ou composées sont plus adaptées aux prototypes ou aux petites séries. Lorsque vous demandez un devis, indiquez la taille de votre première commande et le volume de production que vous prévoyez. Cela permet aux fabricants de planifier la solution d'outillage la plus rentable.
Tolérances et exigences en matière d'état de surface
L'obtention de tolérances plus serrées demande plus de temps et de compétences. Le respect de limites dimensionnelles très étroites nécessite souvent des matrices spéciales et des ajustements d'outils plus fréquents.
Finition de surface a également une incidence sur le prix. Les processus supplémentaires tels que polissage, enrobage, ou peinture augmenter le travail de manutention et d'inspection. Fournir des détails clairs sur les tolérances et les finitions permet d'éviter les coûts inutiles tout en répondant aux exigences de qualité. Dans la mesure du possible, les dimensions non critiques doivent rester flexibles afin de maintenir une production abordable.
Comment préparer les dessins et les données en vue d'un devis ?
Une bonne préparation permet d'établir des devis plus rapidement et avec plus de précision. Des dessins clairs, des détails sur les matériaux et des informations sur la livraison permettent de gagner du temps dans la communication et d'éviter des erreurs coûteuses par la suite.
Fournir des dessins complets en 2D et 3D
Des dessins précis sont la base d'un devis d'emboutissage fiable. Un dessin complet en 2D doit indiquer les dimensions, les tolérances, les lignes de pliage, la taille des trous et toute remarque particulière. Ces détails aident les ingénieurs à comprendre votre projet et à vérifier s'il peut être réalisé facilement.
Les modèles CAO en 3D donnent une vision plus claire de la forme de la pièce. Ils permettent aux ingénieurs de vérifier les limites de formage, les interférences et le flux de matière. Sans un modèle 3D approprié, il est plus difficile de juger de la conception de l'outil ou des problèmes éventuels. Les formats courants comprennent les fichiers STEP, IGES et SolidWorks. L'envoi des versions 2D et 3D permet de s'assurer que votre conception est comprise correctement.
Spécifier les quantités requises et le délai de livraison
La quantité a une incidence directe sur le coût et le choix de l'outillage. Les petites séries peuvent utiliser des matrices souples ou à un étage, tandis que les gros volumes nécessitent souvent des matrices progressives pour des raisons d'efficacité. La taille de la commande influe sur le temps de préparation, l'utilisation des matériaux et le choix de la presse.
Soyez également clair sur votre calendrier de livraison. Les projets urgents peuvent nécessiter des heures supplémentaires ou des équipes supplémentaires, ce qui peut augmenter les coûts. Si votre calendrier est flexible, faites-le savoir au fabricant. Cela lui permet de mieux planifier la production et parfois de proposer des prix plus bas.
Clarifier les besoins en matière de post-traitement
De nombreuses pièces embouties nécessitent un travail supplémentaire après le formage. Les étapes les plus courantes sont l'ébavurage, le soudage, le revêtement, l'anodisation ou la peinture. Chacune de ces étapes ajoute du temps, des coûts et des exigences en matière d'inspection.
Précisez la finition ou le revêtement dont vous avez besoin. Incluez des détails tels que la couleur, la brillance de la surface ou les normes de protection contre la corrosion. Des instructions claires aident les ingénieurs à planifier le processus dans le bon ordre et à éviter les reprises. Plus vos informations sont détaillées, plus le processus d'établissement du devis sera fluide et précis.

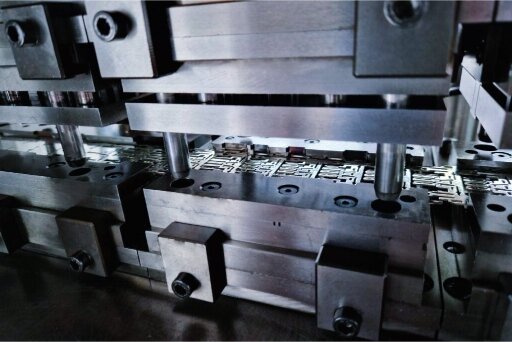

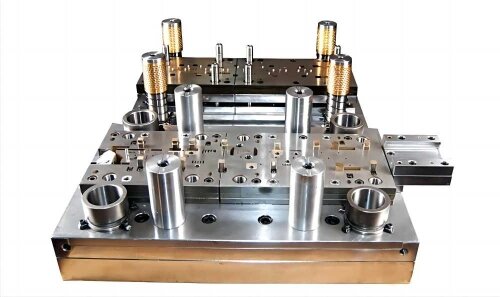

Le rôle des coûts de l'outillage et des matrices
Les coûts de l'outillage et des matrices jouent un rôle important dans le prix global de l'emboutissage de la tôle. Ils influencent l'efficacité avec laquelle les pièces peuvent être fabriquées et la cohérence de chaque pièce. Comprendre ces coûts vous permet de mieux planifier votre budget et de prendre des décisions plus judicieuses en matière d'approvisionnement.
L'outillage comprend les moules, les matrices et les montages qui donnent au métal sa forme finale. La fabrication de ces outils nécessite du temps, de la précision et un travail qualifié. Pour les pièces simples, une seule matrice avec une configuration de base peut suffire. Mais pour les pièces complexes, les ingénieurs ont souvent besoin de matrices à plusieurs étapes ou progressives qui réalisent plusieurs étapes en un seul cycle. La conception, l'usinage et le test de ces outils prennent plus de temps, ce qui augmente le coût initial.
Cependant, des matrices bien fabriquées peuvent durer des milliers, voire des millions de cycles. Bien que l'investissement initial puisse sembler élevé, il est généralement rentabilisé au fil du temps par des coûts unitaires plus faibles et des vitesses de production plus élevées. Un outillage solide et durable minimise également les temps d'arrêt et contribue à maintenir une qualité constante des pièces.
Les erreurs courantes qui conduisent à des citations inexactes
L'un des problèmes les plus fréquents est la présentation de dessins incomplets ou imprécis. L'absence de dimensions, de tolérances ou de données sur les matériaux oblige les ingénieurs à faire des suppositions, ce qui se traduit souvent par des estimations de coûts incorrectes. Fournissez toujours des dessins complets en 2D et 3D, ainsi que des détails clés tels que le sens du pliage, la taille des trous et l'épaisseur de la pièce.
Une autre erreur consiste à ne pas spécifier les exigences en matière de matériaux. Les différentes qualités d'acier ou d'aluminium ont une résistance, un poids et un coût différents. Si la qualité et l'épaisseur du matériau ne sont pas clairement indiquées, les fabricants peuvent baser leur devis sur des hypothèses générales. Cela peut entraîner des changements de prix une fois la production lancée. En donnant des informations précises sur les matériaux, on s'assure que le devis correspond aux conditions de production réelles.
Le manque de clarté des instructions de post-traitement est également un problème fréquent. Des étapes telles que le soudage, le polissage, la peinture ou le revêtement peuvent ajouter à la fois du temps et des coûts. Lorsque ces détails manquent, le devis initial peut sembler moins élevé, mais augmenter par la suite après ajustements. Il est préférable de décrire d'emblée tous les besoins en matière de finition afin d'obtenir un devis complet et précis.
Comment demander un devis d'emboutissage de tôle à Shengen ?
Demander un devis à Shengen est simple si vous préparez les bonnes informations. Notre processus est conçu pour gagner du temps, réduire les allers-retours et fournir rapidement un devis précis.
Commencez par rassembler vos fichiers de conception. Envoyez des dessins en 2D et des modèles CAO en 3D afin que nos ingénieurs puissent comprendre parfaitement la géométrie de votre pièce. Le dessin en 2D doit comprendre les dimensions, les tolérances et les notes. Le fichier 3D - tel que STEP, IGES ou SolidWorks - nous aide à vérifier la fabricabilité et la conception de l'outillage. Si un modèle 3D n'est pas disponible, un dessin 2D détaillé avec des mesures complètes convient parfaitement.
Ensuite, donnez des précisions sur les matériaux. Précisez le type de métal, la qualité, l'épaisseur et les éventuelles normes du fournisseur. Par exemple, l'acier inoxydable 304 et l'acier laminé à froid CR1018 diffèrent en termes de solidité, de résistance à la corrosion et de prix. Des données claires sur les matériaux garantissent que le devis reflète les besoins réels de la production.
Faites ensuite part de votre quantité et de votre calendrier de livraison. Que vous ayez besoin de 50 pièces prototypes ou de 10 000 unités de production, ces informations déterminent le type d'outillage, le temps de préparation et le coût par pièce. Si vous avez des délais flexibles ou des plans de lots futurs, le fait de les mentionner peut vous aider à obtenir une offre plus rentable.
Indiquez également toutes les étapes de post-traitement nécessaires, telles que l'ébavurage, l'anodisation, la peinture ou le revêtement. Chaque processus ajoute du temps et des coûts, c'est pourquoi des instructions claires nous permettent d'établir un devis précis et d'éviter des révisions ultérieures.
Enfin, indiquez vos coordonnées et toute note spéciale relative au projet, comme les normes d'inspection, les préférences en matière d'emballage ou les besoins en matière de certification. Une fois vos informations reçues, l'équipe d'ingénieurs de Shengen examine les données, confirme les détails et fournit un devis détaillé, généralement dans un délai très court.
Prêt à démarrer votre prochain projet ? Obtenez dès aujourd'hui un devis rapide et précis pour l'emboutissage de la tôle. Téléchargez vos dessins, partagez vos besoinset nos ingénieurs répondront rapidement avec une offre claire et compétitive - pas de retard, pas d'approximation.
