En el conformado de precisión de chapas metálicas, los pequeños detalles determinan a menudo el éxito o el fracaso de una pieza. Un factor clave es la altura que puede tener un elemento conformado antes de que el material empiece a agrietarse o doblarse. Si la altura es excesiva, la chapa se estira de forma irregular y pierde estabilidad. Si se mantiene dentro de unos límites, la pieza sigue siendo precisa y resistente.
La regla 3:1 ofrece a ingenieros y diseñadores una forma sencilla de encontrar ese equilibrio. Vincula la resistencia de los materiales, la configuración de las herramientas y el control de los procesos en una única y sencilla directriz.

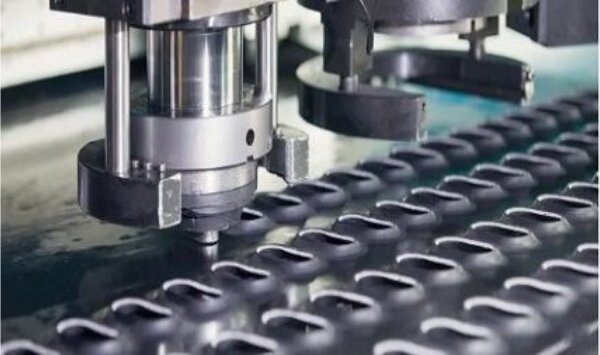

En este artículo veremos cómo funciona la regla 3:1 en el conformado por punzonado y por qué es importante para la precisión. También exploraremos las opciones que tiene cuando su diseño necesita superarla.

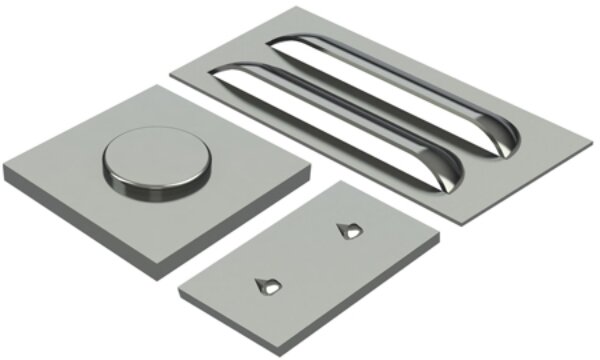

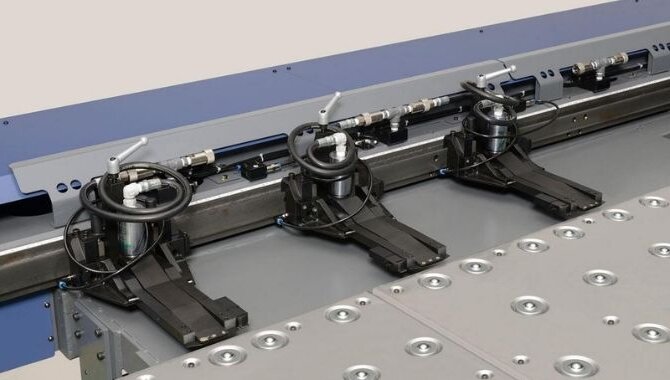

Comprender la regla 3:1 para Punzonado de chapa
La regla 3:1 es una pauta sencilla que define la altura a la que se puede conformar un elemento sin dañar la chapa. Significa que la altura de un elemento conformado no debe superar tres veces el grosor de la chapa. Por ejemplo, si la chapa tiene 1 mm de grosor, la altura de conformado no debe superar los 3 mm.
Esta relación ayuda a evitar que el metal se estire demasiado, se agriete o se rompa durante el conformado por punzonado. También reduce el desgaste de la herramienta y facilita la producción de piezas uniformes y precisas. Mantenerse dentro de este límite conserva la estabilidad de la estructura del grano del material, lo que mejora la calidad general.
La proporción 3:1 se basa en años de experiencia práctica y pruebas de conformado. Los ingenieros descubrieron que cuando la altura conformada supera tres veces el espesor, la tensión en el metal aumenta bruscamente. Suele ser entonces cuando empiezan a aparecer grietas, distorsión o pérdida de precisión.
Por qué es importante la proporción 3:1？
Un conformado demasiado profundo puede debilitar el material y afectar a la precisión de la pieza. La relación 3:1 ayuda a mantener las piezas de chapa consistentes, resistentes y fáciles de montar.
Equilibrio entre la profundidad de moldeo y la resistencia del material
Cuando la altura de un elemento conformado supera tres veces el grosor de la chapa, el metal empieza a estirarse de forma irregular. El material se adelgaza en la zona conformada, lo que reduce su resistencia. A medida que disminuye el grosor, la capacidad del metal para soportar tensiones se reduce rápidamente, lo que a menudo provoca grietas o pequeños desgarros cerca de las curvas o esquinas.
Este problema es más pronunciado en metales poco dúctiles, como el acero inoxidable o las aleaciones de aluminio resistentes. Incluso los materiales más blandos, como el acero dulce, pueden alabearse o arrugarse cuando se conforman demasiado. Cuando esto ocurre, la pieza puede perder su forma y no cumplir las normas de aspecto o dimensiones.
Seguir la regla de 3:1 mantiene la tensión dentro de unos límites seguros. El metal se estira uniformemente sin dañar su superficie ni su estructura de grano. El resultado son piezas más resistentes, una mayor vida útil de la herramienta y menos rechazos de producción.
Impacto en la precisión dimensional
Superar la proporción 3:1 no sólo debilita el metal, sino que también reduce la precisión. Cuando la forma es demasiado profunda, el metal no puede recuperar la forma deseada después del conformado. Estiramiento desigual, springbacky la tensión residual provocan errores dimensionales.
Estas pequeñas imprecisiones pueden causar problemas durante el montaje. Pueden aparecer orificios desalineados, esquinas desiguales o piezas que no encajan bien, especialmente cuando deben alinearse varias piezas conformadas. Estos problemas suelen dar lugar a repeticiones, desperdicio de materiales y plazos de entrega más largos.
Mantener la altura de la forma dentro del límite de 3:1 ayuda a mantener dimensiones estables y tolerancias ajustadas. Mejora la repetibilidad entre piezas y garantiza un proceso de montaje más fluido. En la producción a gran escala, esta uniformidad reduce los costes y favorece un control de calidad fiable.
Consideraciones materiales
Los metales reaccionan de forma diferente a las tensiones. El tipo de material y el grosor influyen en la medida en que se puede deformar una chapa sin dañarla.
Influencia del tipo de material
El aluminio es muy flexible, lo que facilita su moldeado. Puede adoptar formas ligeramente más profundas antes de adelgazarse o agrietarse. Sin embargo, como es blando, un mal acabado del utillaje puede dejar marcas en la superficie o causar pequeñas distorsiones.
El acero inoxidable es más fuerte pero menos flexible. Resiste el conformado, lo que significa que es más probable que se agriete si se conforma más allá del límite 3:1. Debido a su gran resistencia, requiere una mayor fuerza de conformado y un control preciso de la velocidad del punzón y la lubricación.
El acero laminado en frío ofrece un buen equilibrio entre el aluminio y el acero inoxidable. Se dobla con suavidad según la norma 3:1 y mantiene bien su forma. Su estructura de grano fino y uniforme permite curvas limpias y resultados uniformes, lo que lo convierte en una opción habitual para trabajos de producción.
Efecto del grosor del material
El grosor de la chapa influye considerablemente en la profundidad de conformado. Las chapas más gruesas soportan más estiramientos y tensiones antes de fallar. Su material extra permite formas ligeramente más profundas sin un adelgazamiento severo. En estos casos, los ingenieros pueden ajustar la relación 3:1 en función del tipo de material y de las condiciones del utillaje.
Las chapas finas son mucho más sensibles a la deformación. Incluso un pequeño exceso de conformado puede provocar desgarros o distorsiones visibles. En el caso de materiales finos, lo mejor es respetar o reducir ligeramente la relación 3:1 para proteger la calidad de la pieza. En estos casos, el afilado de la herramienta, una lubricación adecuada y una holgura precisa del punzón son especialmente importantes para evitar defectos.
Problemas al superar el límite de 3:1
Ignorar la regla de 3:1 suele provocar defectos visibles y ocultos. Cuando la altura supera los límites de seguridad, la estructura y la forma del material empiezan a fallar.
Agrietamiento y deformación del material
El agrietamiento es uno de los primeros signos de sobreconformado. Cuando el punzón profundiza demasiado, las capas exteriores del metal se estiran más allá de su límite. El material ya no puede fluir uniformemente, por lo que empieza a partirse o adelgazarse en las zonas de mayor tensión.
El springback es otro problema frecuente. Después de levantar el punzón, el metal intenta volver a su forma original. Como se ha estirado en exceso, rebota de forma desigual. Esto hace que el elemento formado acabe más alto o más bajo de lo esperado, lo que dificulta el cumplimiento de los objetivos dimensionales.
El sobreconformado también puede distorsionar el área de chapa circundante. Si una sección se estira demasiado, las zonas cercanas se desplazan o deforman. Esta desalineación puede provocar torsiones o superficies irregulares. Como resultado, es posible que la pieza no encaje correctamente durante el montaje y que sea necesario retocarla o realizar ajustes adicionales.
Mala definición de las características
Si se supera la proporción de 3:1, a menudo se reduce la nitidez y precisión de los rasgos formados. El material se estira de forma irregular, convirtiendo las esquinas nítidas en formas redondeadas. Las formas profundas también pueden provocar puntos finos o paredes irregulares, lo que debilita la estructura de la pieza.
La variación dimensional también aumenta. Ligeras diferencias en el desgaste de las herramientas, la lubricación o los lotes de material pueden dar lugar a variaciones notables entre las piezas. Estas incoherencias pueden perturbar el montaje automatizado o cualquier proceso que dependa de tolerancias estrictas.
Una mala definición de las características afecta tanto al aspecto como al rendimiento de un producto. Los orificios desalineados, las superficies de sellado irregulares o las holguras incorrectas pueden ser consecuencia de un conformado excesivo.
¿Y si no puede seguir la regla 3:1?
A veces, los diseños de piezas requieren características más profundas de lo que permite la regla 3:1. En estos casos, los ingenieros pueden emplear varias estrategias para conformar de forma segura sin comprometer la calidad o la estabilidad de la pieza.
Un método eficaz es ajustar el diseño del elemento. En lugar de conformar toda la altura de una sola vez, el elemento puede conformarse en varios pasos más pequeños. Este proceso, conocido como conformado progresivo, distribuye la tensión gradualmente. Ayuda a que el metal se estire de manera más uniforme, reduciendo el riesgo de grietas, adelgazamiento y elasticidad sin dejar de alcanzar la altura necesaria.
Otro método consiste en utilizar calor para ablandar el metal antes de darle forma. El recocido localizado o tratamiento térmico aumenta la ductilidad, haciendo que el material sea más flexible y menos propenso a agrietarse. Esto funciona excepcionalmente bien con materiales duros como el acero inoxidable o el titanio, que tienden a fracturarse cuando se conforman demasiado profundamente.
Elegir un material más moldeable también es una opción. Metales como el aluminio o el acero dulce, con mayores índices de elongación, pueden soportar un conformado más profundo sin fallar. Cambiar la calidad del material suele ser más fácil y menos costoso que rediseñar el utillaje o ajustar la configuración del conformado.
Las mejoras en el utillaje pueden ampliar aún más el límite de conformado. Aumentar el radio del punzón y la matriz, mejorar el acabado superficial o aplicar recubrimientos avanzados ayuda a reducir la fricción y a distribuir la tensión de forma más uniforme. Un control razonable de la lubricación es igualmente importante: garantiza un flujo suave del metal y evita daños durante las operaciones de conformado más profundas.
¿Está preparado para asegurarse de que sus piezas de chapa metálica cumplen los objetivos de diseño y rendimiento? Cargue sus archivos CAD o dibujos hoy mismoy nuestros ingenieros los revisarán para comprobar la posibilidad de fabricación, los límites de conformado y la rentabilidad, todo ello en 24 horas.
Preguntas frecuentes
¿Qué ocurre si la altura formada supera tres veces el grosor?
Si la altura de conformado supera el límite de 3:1, la chapa se estira demasiado y se vuelve inestable. Esto puede provocar grietas, roturas o distorsión de la superficie. La forma puede perder precisión, haciendo que las piezas sean más complicadas de montar y funcionen correctamente. El sobreconformado también aumenta el desgaste de la herramienta, lo que acorta la vida útil del punzón y la matriz.
¿La regla 3:1 es la misma para todos los materiales?
La proporción 3:1 es una regla general, pero el límite seguro de conformado depende de la ductilidad y resistencia del metal. Los materiales más blandos, como el aluminio, a veces pueden superar ligeramente esta proporción sin sufrir daños. Los metales más duros, como el acero inoxidable o el titanio, requieren un control más estricto porque resisten el estiramiento y son más propensos a agrietarse.
¿Pueden las herramientas especiales o el tratamiento térmico ampliar el límite de conformado?
Sí. Con las herramientas y técnicas de conformado adecuadas, es posible superar la relación 3:1 de forma segura. Unos radios de matriz mayores, unos acabados de herramienta más suaves y una lubricación constante ayudan a reducir las tensiones durante el proceso de conformado. El tratamiento térmico o el recocido localizado también pueden ablandar el metal y facilitar su conformado.
¿Cómo puedo verificar si mi diseño sigue la directriz 3:1?
Para comprobar su diseño, divida la altura del rasgo por el grosor de la chapa. Si el resultado es tres o menos, cumple la regla. Por ejemplo, un elemento de 3 mm en una chapa de 1 mm cumple la proporción 3:1. Si el número es mayor, es posible que tenga que cambiar el diseño, utilizar un material diferente o ajustar el proceso de conformado.
