Beim manuellen Fräsen hat der Maschinenbediener die direkte Kontrolle. Der Bediener führt die Maschine von Hand, um feste Materialien wie Metall oder Kunststoff zu schneiden und zu formen. Das Verfahren erfordert Geschicklichkeit, bietet aber hohe Flexibilität für kundenspezifische Teile oder Kleinserien. Viele Werkstätten verwenden es für Prototypen, Werkzeuge und Reparaturarbeiten.
Die wahre Stärke des manuellen Fräsens liegt in seiner praktischen Genauigkeit. Schauen wir uns die wichtigsten Techniken an, die sie so nützlich machen.

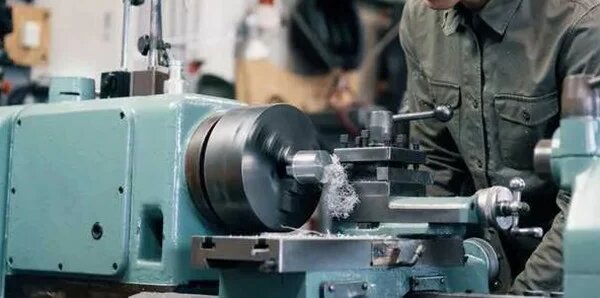

Was ist manuelles Fräsen?
Beim manuellen Fräsen wird ein Werkstück mit einer von Hand zu bedienenden Fräsmaschine geformt. Die Maschine verwendet einen rotierenden Fräser, um Material zu entfernen und flache Oberflächen, Schlitze, Löcher oder komplexere Formen zu formen. Im Gegensatz zum CNC-Fräsen, bei dem Computerprogramme zum Einsatz kommen, hängt das manuelle Fräsen vom Geschick und den Einstellungen des Maschinenführers ab.
In den Betrieben wird das manuelle Fräsen für Prototypen, Reparaturarbeiten und Kleinserien eingesetzt. Es eignet sich für viele Materialien, darunter Stahl, Aluminium, Messing und Kunststoff. Mit dem richtigen Fräser lassen sich glatte Oberflächen und detaillierte Formen herstellen. Zu den Standardwerkzeugen gehören Schaftfräser, Planfräser und Schlitzbohrer.
Manuelles vs. CNC-Fräsen
Handbuch und CNC-Fräsen beide formen Materialien mit rotierenden Fräsern, aber ihre Arbeitsabläufe sind unterschiedlich. Das manuelle Fräsen hängt von der direkten Kontrolle durch den Maschinenführer ab. Der Bediener bewegt das Werkstück von Hand und trifft alle Entscheidungen. Das macht sie langsamer für die Massenproduktion, aber ideal für individuelle Arbeiten oder kleine Serien.
Beim CNC-Fräsen werden Computerprogramme zur Steuerung der Bewegungen verwendet. Sie bietet Geschwindigkeit, Wiederholbarkeit und Genauigkeit in großen Stückzahlen. Einmal programmiert, kann eine CNC-Maschine Hunderte oder Tausende von identischen Teilen mit minimalen Abweichungen herstellen. Das Einrichten und Testen vor Produktionsbeginn erfordert jedoch mehr Zeit.
Grundlagen der manuellen Fräsmaschinen
Manuelle Fräsmaschinen bilden den Kern der traditionellen Bearbeitung. Die Kenntnis ihrer Teile und Typen hilft den Bearbeitern, die richtige Einrichtung für jede Aufgabe zu wählen.
Hauptkomponenten einer Fräsmaschine
Eine manuelle Fräsmaschine besteht aus mehreren Hauptteilen, die zusammenarbeiten:
- Sockel und Säule: Die Basis stützt die Maschine, und die Säule hält die Struktur. Zusammen geben sie Kraft und Stabilität.
- Knie: Das Knie stützt den Tisch und bewegt sich nach oben oder unten, um die Schnitttiefe einzustellen.
- Tisch: Der Tisch nimmt das Werkstück auf. Er bewegt sich in X- und Y-Richtung, um das Material unter das Schneidwerkzeug zu legen.
- Sattel: Der Sattel verbindet den Tisch mit dem Knie und kontrolliert die seitliche Bewegung.
- Spindel: Die Spindel hält den Fräser. Sie dreht sich mit unterschiedlichen Geschwindigkeiten, um sich dem Material und dem Schnitt anzupassen.
- Überarm und Laube: Bei horizontalen Fräsern halten sie lange Schneidwerkzeuge in Position.
- Bedienelemente und Handräder: Die Bediener verwenden diese, um den Tisch zu bewegen, den Vorschub einzustellen und die Spindeldrehzahl zu regulieren.

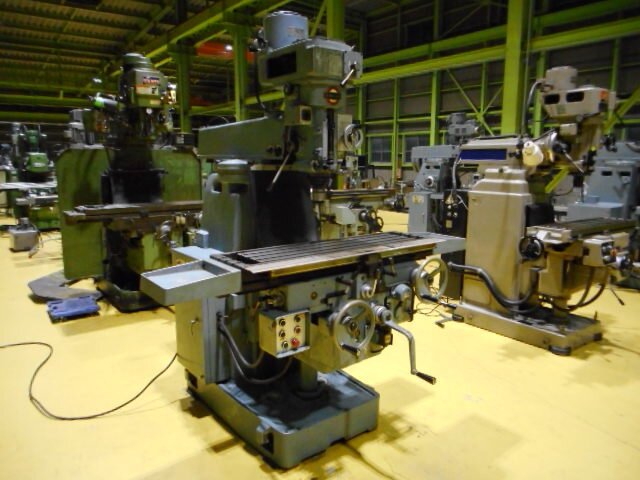

Arten von manuellen Fräsmaschinen
Manuelle Fräsmaschinen gibt es in verschiedenen Ausführungen. Jeder Typ eignet sich am besten für bestimmte Aufgaben.
Vertikale Fräsmaschinen
Eine Vertikalfräse hat eine Spindel, die gerade nach oben und unten zeigt. Der Fräser bewegt sich vertikal, während sich der Tisch von Seite zu Seite und von vorne nach hinten bewegt. Vertikalfräsen sind weit verbreitet und vielseitig. Sie eignen sich gut zum Bohren, Schlitzen und zur Herstellung ebener Flächen. Sie werden häufig für kleine Teile und detaillierte Merkmale verwendet.
Horizontal-Fräsmaschinen
Eine horizontale Fräsmaschine hat eine Spindel, die seitlich angeordnet ist. Sie kann verlängerte Fräser, so genannte Aufnahmedorne, aufnehmen. Diese Anordnung macht die Maschine stark für schwere Schnitte. Horizontalfräsen können mehr Material in einem Durchgang abtragen und eignen sich für große Teile oder zähe Metalle. Sie eignen sich auch gut zum Schneiden von Nuten und Schlitzen.
Universal-Fräsmaschinen
Eine Universalmühle vereint die Eigenschaften von Vertikal- und Horizontalmühlen. Ihr Tisch kann im Winkel geschwenkt werden, was für mehr Flexibilität sorgt. Dadurch können Maschinenbediener komplexe Formen schneiden, ohne das Werkstück zu einer anderen Maschine bewegen zu müssen. Universalfräsen sind in Betrieben nützlich, die eine Maschine für viele verschiedene Aufgaben benötigen.
Unverzichtbare manuelle Fräswerkzeuge
Das manuelle Fräsen hängt von den richtigen Werkzeugen ab, um Genauigkeit und Effizienz zu erreichen. Ein Zerspaner muss wissen, wie jedes Werkzeug funktioniert und wann es eingesetzt werden muss.
Fräswerkzeuge und ihre Typen
Fräser sind die wichtigsten Werkzeuge, die das Werkstück formen. Jeder Fräser hat eine bestimmte Aufgabe.
- Schaftfräser: Die gebräuchlichsten Fräser. Sie machen Schlitze, Taschen und Konturen. Es gibt sie in vielen Größen für unterschiedliche Aufgaben.
- Gesicht Mühlen: Große Fräser zum schnellen Glätten von Oberflächen.
- Schlitzbohrer: Entwickelt für schmale Schlitze und Nuten. Sie schneiden gerade und hinterlassen saubere Kanten.
- Kugelkopffräser: Fräser mit abgerundeten Spitzen. Sie werden für gebogene Oberflächen und 3D-Formen verwendet.
- Fliegenschneider: Einfache Ein-Punkt-Werkzeuge für breite, glatte Flächen.
Spannmittel und Vorrichtungen
Genauso wichtig wie die Verwendung des richtigen Fräsers ist es, das Werkstück fest zu halten. Spannwerkzeuge halten das Teil fest und verhindern Bewegungen.
- Laster: Die häufigste Vorrichtung. Sie spannen Teile auf dem Tisch für allgemeine Arbeiten.
- Klemmen und Stufenblöcke: Halten Sie große oder unregelmäßige Formen direkt auf den Tisch.
- Winkelbleche: Halten Sie Teile zum Bohren oder Fräsen in bestimmten Winkeln.
- Drehbare Tische: Ermöglicht die Drehung des Werkstücks für kreisförmige Schnitte oder Muster.
- Kundenspezifische Vorrichtungen: Gebaut für spezielle Arbeiten, wenn Standardwerkzeuge das Teil nicht halten können.

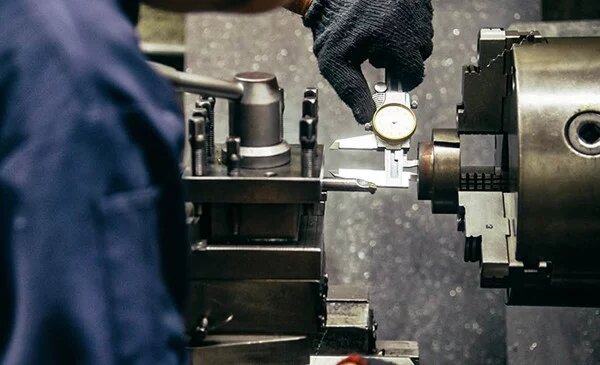

Mess- und Inspektionswerkzeuge
Präzision hängt von einer genauen Messung ab. Zerspanungsmechaniker verwenden verschiedene Werkzeuge, um Größe und Qualität zu prüfen.
- Messschieber: Messen Sie Innen- und Außenmaße mit angemessener Genauigkeit.
- Bügelmessgeräte: Genaue Ablesung von Dicke, Durchmesser oder Länge.
- Zifferblatt-Anzeigen: Hilfe beim Ausrichten von Werkstücken und Prüfen der Ebenheit.
- Höhenmessgeräte: Messen von Merkmalen und Einstellen von Werkzeughöhen.
- Oberflächenplatten: Sorgen Sie für eine flache Unterlage für eine genaue Inspektion.

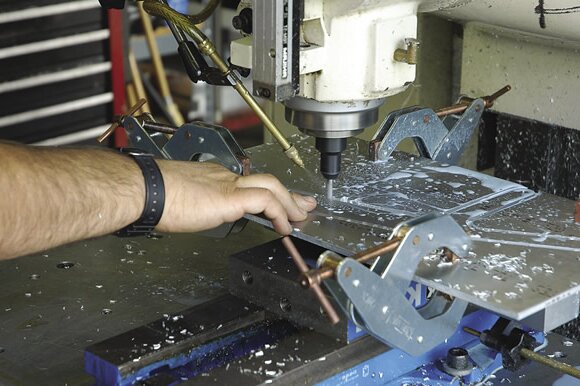

Manuelle Fräsarbeiten
Das manuelle Fräsen umfasst verschiedene Zerspanungsmethoden, die jeweils einem bestimmten Zweck dienen. Die Kenntnis dieser Verfahren hilft den Bearbeitern bei der Auswahl der besten Methode für jedes Teil.
Planfräsen
Planfräsen verwendet einen auf der Spindel montierten Fräser mit mehreren Zähnen. Die Schneidkanten sind nach unten gerichtet und entfernen Material von der Oberseite des Werkstücks. Mit dieser Methode werden flache und glatte Oberflächen erzeugt. Zerspanungsmechaniker verwenden sie häufig, um das Material vor anderen Bearbeitungsschritten vorzubereiten. Planfräser decken große Flächen schnell ab und eignen sich daher gut zum Schlichten und Planieren.
Peripherie-Fräsen
Peripheres FräsenBeim Planfräsen, auch Glattfräsen genannt, wird die Seite des Fräsers verwendet. Die Schneiden verlaufen an der Außenseite des Werkzeugs. Mit dieser Methode werden Kanten geformt, Schlitze geschnitten und Oberflächen parallel zur Achse des Fräsers bearbeitet. Es liefert genaue Abmessungen und kann große Mengen an Material abtragen. Je nach gewünschter Oberflächengüte und Standzeit des Werkzeugs kann der Zerspaner zwischen dem Gleichlauf- und dem konventionellen Fräsen wählen.
Schlitzen und Einstechen
Beim Nutenfräsen wird mit einem Schaftfräser oder Schlitzbohrer eine gerade Nut in das Werkstück geschnitten. Es wird häufig für Keilnuten, Führungen und andere präzise Kanäle verwendet. Beim Taschenfräsen wird Material innerhalb einer geschlossenen Begrenzung abgetragen, um vertiefte Bereiche oder Hohlräume zu schaffen. Beide Methoden erfordern eine sorgfältige Kontrolle der Fräsbahn und -tiefe, um eine Ablenkung des Werkzeugs und ungleichmäßige Schnitte zu vermeiden.
Bohren, Aufbohren und Gewindeschneiden auf einer Fräsmaschine
Mit den richtigen Werkzeugen kann auch eine Handfräse Löcher fräsen.
- Bohren verwendet einen Bohrer, um runde Löcher zu bohren. Die Spindel hält den Bohrer, während der Tisch das Werkstück positioniert.
- Langweilig vergrößert ein vorhandenes Loch mit einem Einpunktwerkzeug, um die Genauigkeit und Oberflächengüte zu verbessern.
- Tippen erzeugt ein Innengewinde in einer Bohrung. Ein Gewindebohrer wird in der Spindel oder in einem Gewindebohreraufsatz gehalten.
Schritt-für-Schritt-Fräsverfahren
Ein manueller Fräsauftrag folgt einer präzisen Abfolge. Jeder Schritt gewährleistet Genauigkeit und Konsistenz. Wird ein Schritt übersprungen oder überstürzt, kann dies zu Fehlern, Materialverschwendung oder schlechten Ergebnissen führen.
Schritt 1: Vorbereiten des Werkstücks
Der Prozess beginnt mit der Vorbereitung. Der Maschinist wählt das richtige Material aus und reinigt dessen Oberfläche. Schmutz, Rost oder Grate können die Genauigkeit beeinträchtigen. Das Werkstück wird dann mit einem Schraubstock, Klemmen oder Vorrichtungen gesichert. Die korrekte Ausrichtung auf dem Tisch gewährleistet, dass alle Schnitte in der richtigen Position bleiben.
Schritt 2: Planung des Schnitts
Vor der Zerspanung erstellt der Zerspanungsmechaniker einen Plan. Er wählt den Fräser, die Spindeldrehzahl, die Vorschubgeschwindigkeit und die Schnitttiefe und entscheidet sich für die Fräsrichtung - konventionell oder im Gleichlauf. Eine sorgfältige Planung verhindert Werkzeugschäden und verbessert die Effizienz.
Schritt 3: Ausführen des ersten Durchgangs
Beim ersten Durchgang wird eine kleine Materialschicht entfernt. In diesem Schritt wird die Einrichtung überprüft und die Genauigkeit bestätigt. Der Maschinenbediener achtet auf Vibrationen, Schneidleistung und Oberflächenqualität. Bevor tiefere Schnitte durchgeführt werden, können Anpassungen vorgenommen werden.
Schritt 4: Erreichen von Präzision durch mehrere Durchgänge
Präzision entsteht durch wiederholte, kontrollierte Arbeitsgänge. Bei jedem Durchgang wird mehr Material abgetragen, wobei enge Toleranzen eingehalten werden. Der Zerspaner misst häufig mit Messschiebern oder Mikrometern, um den Fortschritt zu bestätigen. Geringfügige Anpassungen der Werkzeugposition und -tiefe bringen das Teil auf seine endgültige Größe.
Schritt 5: Endbearbeitung und Oberflächenqualität
Der letzte Schritt betrifft die Oberflächenbearbeitung. Bei der Endbearbeitung wird mit leichtem Schnitt und langsamem Vorschub eine glatte Oberfläche erzeugt. Entgratungswerkzeuge entfernen scharfe Kanten, und Prüfwerkzeuge kontrollieren Maße und Qualität. An diesem Punkt ist das Teil bereit für den Einsatz oder die weitere Bearbeitung.
Sicherheit beim manuellen Fräsen
Die Sicherheit hat beim manuellen Fräsen immer oberste Priorität. Maschinen sind leistungsstark, und selbst kleine Fehler können zu Verletzungen oder Schäden führen. Das Wissen um die Risiken und das Befolgen sicherer Praktiken schützt sowohl die Bediener als auch die Teile.
Häufige Gefahren bei Fräsarbeiten
Das Fräsen birgt mehrere Risiken:
- Fliegende Chips: Scharfe Späne können den Bediener oder andere Personen in der Nähe treffen.
- Rotierende Werkzeuge: Der Kontakt mit den Messern oder der Spindel kann zu schweren Verletzungen führen.
- Lose Werkstücke: Eine schlechte Klemmung kann dazu führen, dass sich Teile verschieben und Werkzeuge brechen.
- Lärm und Vibration: Eine lange Belichtung kann das Gehör schädigen oder die Schärfe beeinträchtigen.
- Kühlmittel und Öl: Verschüttete Stoffe können zu rutschigen Böden oder Hautreizungen führen.
Bewährte Sicherheitspraktiken für Bediener
Die Betreiber senken die Risiken, indem sie sichere Gewohnheiten entwickeln:
- Spannen Sie das Werkstück vor dem Schneiden fest ein.
- Verwenden Sie das richtige Messer für das Material und den Auftrag.
- Halten Sie Ihre Hände von rotierenden Werkzeugen und beweglichen Teilen fern.
- Halten Sie die Spindel an, bevor Sie Messungen oder Einstellungen vornehmen.
- Entfernen Sie Späne mit einer Bürste, niemals mit bloßen Händen.
- Konzentrieren Sie sich beim Schneiden und vermeiden Sie Ablenkungen.
Persönliche Schutzausrüstung
Schutzkleidung bietet zusätzliche Sicherheit. Zu den gängigen Artikeln gehören:
- Schutzbrillen oder Gesichtsschutzschilder: Schützen Sie die Augen vor umherfliegenden Spänen.
- Gehörschutz: Reduzieren Sie die Auswirkungen von Maschinenlärm.
- Handschuhe: Sicher bei der Handhabung von Materialien, aber nicht in der Nähe von rotierenden Werkzeugen.
- Schutzkleidung: Angepasste Kleidung verhindert, dass sich der Stoff in beweglichen Teilen verfängt.
- Sicherheitsschuhe: Schützen Sie die Füße vor herunterfallenden Werkzeugen oder schweren Teilen.
Vorteile und Beschränkungen des manuellen Fräsens
Das manuelle Fräsen hat Stärken, die es für bestimmte Projekte wertvoll machen. Im Vergleich zur automatisierten Bearbeitung hat sie jedoch auch ihre Grenzen. Die Kenntnis beider Verfahren hilft Ingenieuren und Managern zu entscheiden, wann sie eingesetzt werden sollten.
Vorteile des manuellen Fräsens für bestimmte Projekte
Manuelles Fräsen bietet Flexibilität. Ein Maschinenbediener kann Tiefe, Winkel oder Vorschub ohne Neuprogrammierung anpassen, was es ideal für Prototypen, einmalige Aufträge und Reparaturen macht.
Sie ist kosteneffizient für kleine Lose. Die Einrichtung ist schneller und billiger als die Programmierung einer CNC-Maschine, insbesondere wenn sich Teile nicht wiederholen.
Manuelles Fräsen bietet praktische Kontrolle. Die Bediener können den Schneidprozess spüren und Feineinstellungen in Echtzeit vornehmen. Diese Kontrolle ist hilfreich für individuelle Merkmale oder unregelmäßige Teile.
Sie ist auch ein hervorragendes Schulungsinstrument. Das Erlernen des manuellen Fräsens fördert das Verständnis des Bedieners für Zerspanungskräfte, Werkzeugwege und Materialverhalten, was ihn auf die spätere Bearbeitung vorbereitet.
Beschränkungen im Vergleich zu automatisierten Prozessen
Das manuelle Fräsen hängt von den Fähigkeiten und der Konzentration des Bedieners ab. Die Genauigkeit kann je nach Bearbeiter variieren, und Ermüdung kann die Ergebnisse beeinflussen.
Die Produktionsgeschwindigkeit ist niedriger. CNC-Maschinen schneiden schneller und gleichmäßiger bei großen Serien. Manuelles Fräsen ist nicht praktikabel, wenn Tausende von identischen Teilen benötigt werden.
Komplexe Formen sind komplizierter in der Herstellung. Manuelle Fräsmaschinen können viele Merkmale bearbeiten, aber komplizierte 3D-Formen lassen sich besser mit CNC-Maschinen herstellen.
Die Reproduzierbarkeit ist begrenzt. Eine manuelle Einrichtung spiegelt oft die persönliche Methode des Bedieners wider und erschwert es, den genauen Prozess später zu duplizieren.
Anwendungen des manuellen Fräsens
Das manuelle Fräsen hat viele praktische Anwendungen. Ihre Flexibilität und Kontrolle machen sie wertvoll für Arbeiten, die Präzision oder schnelle Wechsel erfordern.
Prototyping und Kleinserienfertigung
Das manuelle Fräsen eignet sich gut für Prototypen und Kleinserien. Ingenieure können Teile schnell und ohne die Kosten oder den Zeitaufwand einer CNC-Programmierung herstellen. Konstruktionsänderungen lassen sich leicht an Ort und Stelle vornehmen. Bei Kleinserien wird durch die praktische Kontrolle sichergestellt, dass jedes Teil den erforderlichen Spezifikationen entspricht.
Reparatur- und Wartungsarbeiten
Reparaturarbeiten erfordern oft einzigartige Lösungen. Mit dem manuellen Fräsen können Maschinisten verschlissene Teile neu formen, bohren oder nachbearbeiten. Sie können Komponenten vor Ort ändern und vermeiden so die Kosten und Verzögerungen bei der Bestellung von Ersatzteilen. Das macht sie besonders nützlich für die Reparatur von Maschinen, Werkzeugen und Spezialgeräten.
Bildungs- und Schulungsumgebungen
Das manuelle Fräsen ist ein wichtiges Unterrichtsmittel in Schulen und Werkstätten. Die Schüler lernen, wie die Fräser mit den Materialien interagieren, wie sich die Schnittkräfte verhalten und wie man die Genauigkeit beibehält. Diese Lektionen bieten eine solide Grundlage, bevor sie zu fortgeschrittenen CNC-Maschinen übergehen.
Schlussfolgerung
Das manuelle Fräsen ist nach wie vor ein vielseitiges und zuverlässiges Bearbeitungsverfahren. Sie bietet dem Bediener Präzision, Flexibilität und direkte Kontrolle über den Prozess. Dies macht sie zu einer ausgezeichneten Wahl für Prototypen, kleine Produktionsserien, Reparaturarbeiten und Schulungen. Während CNC-Maschinen sich durch Schnelligkeit und Massenproduktion auszeichnen, bietet das manuelle Fräsen Anpassungsfähigkeit und Kosteneffizienz für individuelle und einmalige Projekte.
