Wielu profesjonalistów musi wybrać odpowiednią obudowę elektryczną do swoich projektów. Dostępnych jest wiele typów, a wybór właściwego zależy od tego, gdzie i jak będzie on używany. Dwa popularne typy to NEMA 1 i NEMA 12. Każdy z nich ma swój własny zestaw funkcji i jest przeznaczony do różnych środowisk. W tym przewodniku przedstawimy różnice między nimi.
NEMA 1 i NEMA 12 to oba typy obudów przemysłowych, ale służą one różnym celom. NEMA 1 chroni przed podstawowym pyłem wewnątrz pomieszczeń i przypadkowym kontaktem. NEMA 12 oferuje lepszą ochronę przed kurzem, brudem i kapiącymi niekorozyjnymi cieczami. Wybór zależy od miejsca i sposobu użytkowania obudowy.
Wiele osób chce poznać różnicę między tymi dwoma standardami obudów. Szczegóły mają znaczenie dla bezpieczeństwa i produktywności. Czytaj dalej, aby znaleźć najlepsze rozwiązanie dla swojego projektu.
Co to są wartości znamionowe NEMA?
NEMA to skrót od National Electrical Manufacturers Association (Krajowe Stowarzyszenie Producentów Urządzeń Elektrycznych). Grupa ta ustanawia jasne wytyczne dotyczące działania obudów elektrycznych. Każda ocena NEMA wskazuje, przed czym obudowa może chronić - na przykład przed kurzem, wodą, olejem lub kontaktem z przewodami pod napięciem. Ogólnie rzecz biorąc, wyższy numer oznacza większą ochronę. Na przykład NEMA 1 zapewnia podstawową ochronę, podczas gdy NEMA 12 oferuje lepszą ochronę przed kurzem i wilgocią.
Oceny NEMA są standardem w całej Ameryce Północnej. Pomagają ludziom wybrać odpowiednią obudowę bez konieczności zgadywania. Oceny te pomagają również spełnić lokalne przepisy elektryczne i przepisy bezpieczeństwa.
Standardy NEMA są pomocnym przewodnikiem. Zapobiegają one wydawaniu zbyt dużych kwot na niepotrzebne funkcje. Jednocześnie pomagają zapobiegać problemom, które mogą wystąpić, gdy ochrona nie jest wystarczająca. Dlatego są one pomocne zarówno dla inżynierów, kupujących, jak i kierowników zakładów.

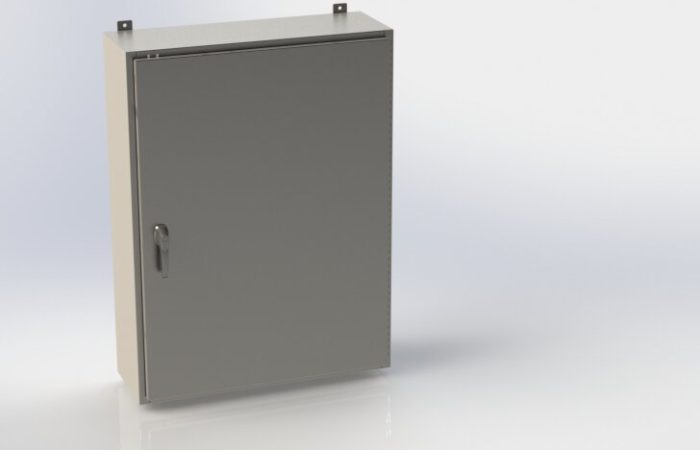

Czym są obudowy NEMA 1?
Obudowy NEMA 1 to podstawowe skrzynki ochronne przeznaczone do użytku wewnętrznego w suchych, czystych pomieszczeniach. Zostały one zaprojektowane tak, aby uniemożliwić ludziom dotykanie części elektrycznych pod napięciem i zapobiegać przedostawaniu się do sprzętu ciał stałych, takich jak kurz lub spadające śmieci. Obudowy te są często wykonane ze stali lub aluminium i wyposażone w prostą pokrywę na zawiasach lub zdejmowaną.
Obudowy NEMA 1 można zazwyczaj spotkać w takich miejscach jak biura, pomieszczenia gospodarcze lub fabryczne panele sterowania. Są one powszechnie używane do umieszczania wyłączników, przełączników lub przekaźników, które nie wymagają wysokiego poziomu ochrony. Ich prosta konstrukcja sprawia, że są niedrogie i łatwe w instalacji, co pomaga zmniejszyć zarówno koszty, jak i czas realizacji.
Mają one jednak pewne ograniczenia. Obudowy NEMA 1 nie powinny być stosowane w obszarach, w których występuje zagrożenie wilgocią, olejem lub pyłem unoszącym się w powietrzu. W takich warunkach brak uszczelnienia może prowadzić do rdzy, a nawet awarii sprzętu. Dlatego najlepiej nadają się do suchych, wewnętrznych środowisk, w których wymagana jest tylko podstawowa ochrona.

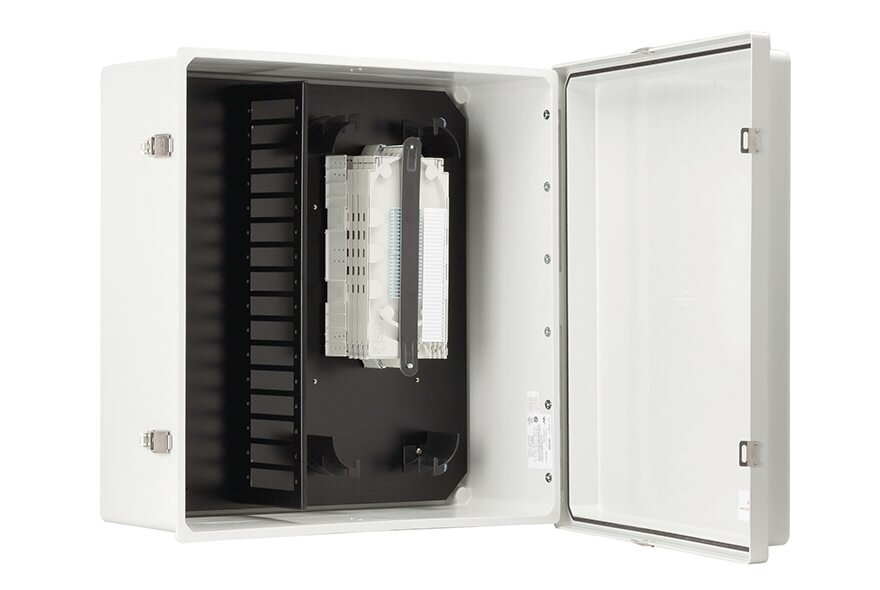

Czym są obudowy NEMA 12?
Obudowy NEMA 12 są przeznaczone do użytku w trudniejszych warunkach wewnętrznych. Są one wykonane tak, aby chronić przed kurzem, brudem i lekkimi kroplami niekorozyjnych cieczy. W przeciwieństwie do NEMA 1, obudowy te są wyposażone w uszczelki, które uszczelniają drzwi i połączenia, aby zapobiec przedostawaniu się kurzu i innych zanieczyszczeń. Pomaga to zablokować niepożądane cząsteczki i wilgoć przed dostaniem się do środka.
Obudowy NEMA 12 są często spotykane w fabrykach, warsztatach i obszarach produkcyjnych. Służą one do ochrony elektrycznych elementów sterujących i przewodów w pobliżu maszyn wytwarzających pył lub mgłę olejową. Znane miejsca obejmują maszyny pakujące, narzędzia CNC i systemy przenośników.
Najważniejszą zaletą standardu NEMA 12 jest jego silniejsza ochrona. Pomaga ona zapobiegać zwarciom spowodowanym przez kurz lub niewielkie wycieki płynów. NEMA 12 ma jednak swoje ograniczenia. Jest przeznaczona wyłącznie do użytku w pomieszczeniach. Nie chroni przed deszczem, światłem słonecznym ani bezpośrednim strumieniem wody. Nie chroni również przed chemikaliami lub solą.

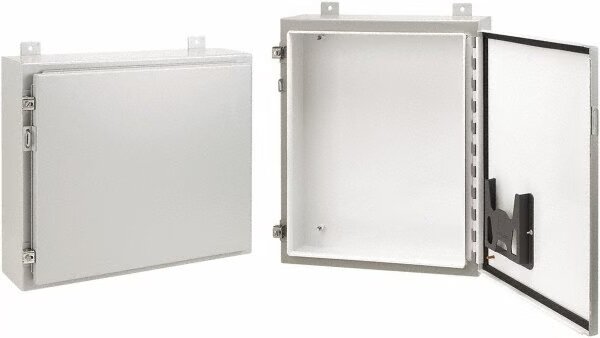

Kluczowe różnice między NEMA 1 i NEMA 12
NEMA 1 i NEMA 12 mogą na pierwszy rzut oka wyglądać podobnie, ale służą bardzo różnym potrzebom. Różnice sprowadzają się do poziomu ochrony, jaki oferują i gdzie powinny być stosowane.
Możliwości ochrony
NEMA 1 zapewnia podstawową ochronę. Blokuje dostęp do części pod napięciem i chroni przed dużymi, stałymi obiektami, takimi jak palce lub narzędzia. Nie zatrzymuje pyłu ani cieczy.
NEMA 12 zapewnia szczelną konstrukcję. Chroni ona przed kurzem, brudem, kroplami oleju i rozpryskami płynów. Dzięki temu lepiej nadaje się do ruchliwych, brudnych środowisk wewnętrznych.
Różnice konstrukcyjne i materiałowe
Obie są zwykle wykonane ze stali lub aluminium. Jednak NEMA 12 ma szczelniejsze połączenia i uszczelki drzwi, aby uszczelnić cząsteczki i wilgoć. Zawiasy i zatrzaski NEMA 12 są często cięższe i bezpieczniejsze.
NEMA 1 może mieć prostą podnoszoną pokrywę. NEMA 12 zazwyczaj posiada drzwi na zawiasach z uszczelką i mechanizmem blokującym dla lepszej ochrony.
Przydatność w pomieszczeniach i na zewnątrz
Żadna z obudów nie jest przeznaczona do użytku na zewnątrz. Obudowy NEMA 1 powinny być przechowywane w czystych i suchych pomieszczeniach. Nawet niewielkie ilości wilgoci mogą powodować problemy.
NEMA 12 nadaje się również do użytku w pomieszczeniach, ale została zaprojektowana tak, aby wytrzymać trudniejsze warunki. Można go bezpiecznie używać w pobliżu maszyn lub w zakurzonych obszarach użytkowych, o ile nie jest narażony na bezpośrednie rozpylanie lub elementy zewnętrzne.
Trwałość i żywotność
Obudowy NEMA 12 zazwyczaj wytrzymują dłużej w trudnych warunkach. Ich szczelna konstrukcja zapobiega uszkodzeniu wewnętrznych komponentów przez zanieczyszczenia.
NEMA 1 zużywa się szybciej, jeśli jest używana w miejscach, w których występuje kurz, olej lub wibracje. W niewłaściwym ustawieniu może to prowadzić do szybszych awarii elektrycznych.
Porównanie kosztów
NEMA 1 jest tańsza. Jest to prosta skrzynka z minimalnym uszczelnieniem i podstawową strukturą. Nadaje się do obszarów niskiego ryzyka.
NEMA 12 kosztuje więcej ze względu na lepsze uszczelnienie, mocniejszą konstrukcję i dodatkowe funkcje. Wyższy koszt początkowy często zwraca się poprzez skrócenie czasu przestojów i późniejszej konserwacji.
Wybór obudowy odpowiedniej do potrzeb
Wybór między NEMA 1 i NEMA 12 zależy od środowiska i rodzaju wymaganej ochrony. Jasne spojrzenie na ustawienia pomoże uniknąć późniejszych problemów.
Czynniki do rozważenia
- Zacznij od lokalizacji. Czy obudowa jest instalowana w czystym, suchym biurze, czy w zakurzonej hali produkcyjnej? Jeśli w pobliżu znajduje się kurz, mgła olejowa lub kapiąca woda, bezpieczniejszym wyborem jest NEMA 12.
- Następnie należy pomyśleć o dostępie i bezpieczeństwie. Czy ludzie będą często przebywać w pobliżu panelu? Jeśli tak, lepsze uszczelnienie i funkcje blokowania mogą być bardziej krytyczne.
- Budżet również odgrywa rolę. NEMA 1 jest tańsza, ale jeśli przestoje lub uszkodzenia kosztują więcej niż modernizacja, NEMA 12 jest opłacalną inwestycją.
- Na koniec sprawdź przepisy. Niektóre lokalne przepisy lub polisy ubezpieczeniowe mogą wymagać określonej oceny dla niektórych maszyn lub pomieszczeń.
Zalecenia branżowe
- Zakłady produkcyjne z piłami, prasami lub spawarkami zazwyczaj wymagają obudów NEMA 12, aby zablokować unoszący się w powietrzu pył i olej.
- Biura W pomieszczeniach kontrolnych i niskonapięciowych często stosuje się obudowę NEMA 1. Obszary te pozostają czyste i suche.
- Żywność i napoje miejsca zazwyczaj przekraczają wymagania NEMA 12 ze względu na konieczność mycia. Jednak w suchych strefach z dala od sprzętu nadal można stosować NEMA 12.
- Magazyny z wózkami widłowymi lub narażonymi maszynami korzystają z mocniejszej konstrukcji NEMA 12, szczególnie w przypadku zanieczyszczeń unoszących się w powietrzu.
- Lekkie przestrzenie komercyjne, takie jak szafy gospodarcze w handlu detalicznym, mogą być odpowiednie dla NEMA 1, jeśli konfiguracja pozostaje czysta i prosta.
Wnioski
Obudowy NEMA 1 i NEMA 12 spełniają różne potrzeby. NEMA 1 jest odpowiednia do użytku w czystych, wewnętrznych obszarach bez narażenia na kurz lub wilgoć. Jest ekonomiczna i prosta. NEMA 12 zapewnia szczelną ochronę przed kurzem, brudem i kapiącymi płynami, dzięki czemu nadaje się do trudnych warunków wewnętrznych, takich jak fabryki lub warsztaty.
Wybór odpowiedniej obudowy zależy od środowiska, poziomu ryzyka i budżetu. Jeśli sprzęt jest narażony na cząsteczki unoszące się w powietrzu lub mgłę olejową, lepszym wyborem będzie NEMA 12.
Potrzebujesz pomocy w wyborze odpowiedniej obudowy do swojego zastosowania? Skontaktuj się z naszym zespołem w celu uzyskania fachowego wsparcia i szybkiej, dostosowanej do potrzeb wyceny projektu.
