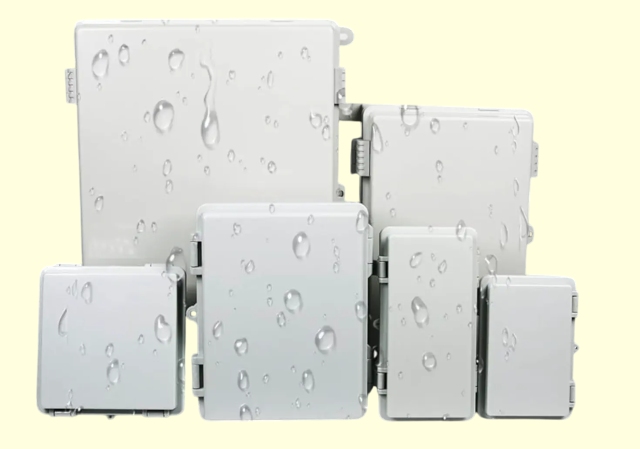

Woda i zanieczyszczenia mogą uszkodzić sprzęt zewnętrzny i przemysłowy. Nawet niewielki wyciek może uszkodzić elektronikę, skrócić żywotność i spowodować awarie w rzeczywistym użytkowaniu. Właśnie dlatego konstrukcja szczelnej obudowy odgrywa ważną rolę w niezawodności produktu.
Wielu projektantów dąży do uzyskania stopnia ochrony IP lub NEMA. Na przykład obudowa o stopniu ochrony IP67 musi blokować wszelki pył i pozostawać szczelna przez 30 minut pod wodą o głębokości 1 metra. Niniejszy przewodnik przedstawia kluczowe koncepcje, które pomagają budować obudowy, które pozostają szczelne w rzeczywistych warunkach pracy.
Określanie wymagań dotyczących ochrony
Przestrzenie wewnętrzne często wyglądają bezpiecznie, ale nadal stwarzają problemy dla obudów. Kurz może przedostawać się przez niewielkie szczeliny. Ciepły sprzęt może powodować powstawanie wilgoci wewnątrz obudowy. Lekkie wibracje z pobliskich maszyn mogą powoli poluzować śruby i złącza.
Użytkowanie na zewnątrz wiąże się z większym obciążeniem. Deszcz może uderzyć w obudowę z wielu kierunków. Wiatr może wciskać wodę w szwy, które wyglądają na szczelne. Światło słoneczne nagrzewa metal w ciągu dnia. Chłodniejsze powietrze kurczy go w nocy. To rozszerzanie i kurczenie obniża ciśnienie uszczelki i tworzy małe otwory. Woda może dostać się do środka nawet wtedy, gdy nie ma bezpośrednich opadów deszczu.
Obszary przybrzeżne i przemysłowe wiążą się z dodatkowym ryzykiem. Słona mgła pozostawia kryształy, które przyspieszają korozję. Fabryki narażają obudowy na działanie oleju, paliwa i mgły chemicznej. Tworzywa sztuczne mogą słabnąć pod wpływem silnego promieniowania UV. Metale mogą tracić wytrzymałość w kwaśnym powietrzu. Wibracje, uderzenia i nieostrożne obchodzenie się mogą spowodować przesunięcie zawiasów i poluzowanie sprzętu. Zmiany te naruszają linię uszczelniającą i zwiększają ryzyko wycieków.
Wybór docelowego stopnia ochrony (IP lub NEMA)
Można uniknąć wielu problemów, wybierając ocenę, która odpowiada rzeczywistym warunkom. Ocena, która wygląda na akceptowalną na wykresie, może zawieść w terenie, jeśli nie uwzględnia rzeczywistych zagrożeń wokół produktu.
Oceny IP pokazują dwie rzeczy: jak dobrze obudowa blokuje kurz i jak dobrze blokuje wodę.
- Stopień ochrony IP54 chroni przed kurzem i rozpryskami światła.
- Stopień ochrony IP65 blokuje kurz i większość opadów lub zmywania.
- Stopień ochrony IP66 pozwala na pracę pod silnym strumieniem wody.
- Stopień ochrony IP67 pozwala przetrwać krótkotrwałe zanurzenie.
- IP68 pozwala na głębsze lub dłuższe zanurzenie, w zależności od limitów testowych.
Oceny NEMA idą dalej. Obejmują one kurz i wodę, a także uwzględniają korozję.
- NEMA 3R jest odpowiednia do narażenia na deszcz na zewnątrz.
- NEMA 4 chroni przed wodą z węży.
- NEMA 4X zwiększa odporność na korozję w obszarach morskich lub chemicznych.
- NEMA 6 i 6P pozwalają na krótkotrwałe zanurzenie.

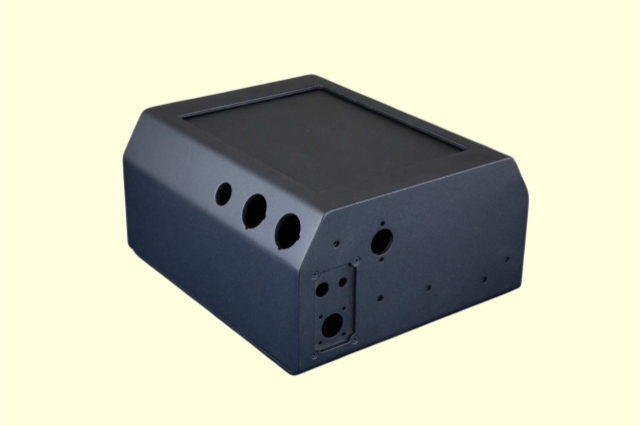

Wybór materiałów dla obudów odpornych na wodę i zanieczyszczenia
Wybór materiału wpływa na to, jak obudowa radzi sobie z wodą, kurzem, ciepłem i długotrwałym użytkowaniem. Jasne porównanie pomaga wybrać stabilną opcję przed zaprojektowaniem uszczelek lub połączeń.
Opcje metalowe
Metal zapewnia silną ochronę w trudnych warunkach. Dobrze radzi sobie z uderzeniami i wibracjami oraz utrzymuje płaskie powierzchnie, zapewniając dobre uszczelnienie.
- Stal nierdzewna oferuje najwyższą odporność na korozję. Sprawdza się dobrze w obszarach przybrzeżnych, zewnętrznych systemach zasilania i sprzęcie spożywczym. Pozostaje stabilna w wysokich i niskich temperaturach. Utrzymuje również płaskie powierzchnie kołnierzy po spawaniu. Główne wady to waga i wyższy koszt.
- Aluminium to lżejszy wybór. Jest bardziej odporne na korozję niż zwykła stal i bardzo dobrze przyjmuje powłoki. Nadaje się do skrzynek montowanych na słupach, pokryw maszyn i obudów telekomunikacyjnych. Jego wytrzymałość jest niższa niż stali, więc duże panele mogą wymagać dodatkowego wsparcia.
- Ocynkowana stal zapewnia zrównoważoną wydajność. Warstwa cynku spowalnia rdzewienie i dobrze sprawdza się w umiarkowanym użytkowaniu na zewnątrz. Kosztuje mniej niż stal nierdzewna. Nie wytrzymuje długo w mgle solnej lub środowiskach chemicznych, ponieważ warstwa cynku zużywa się z czasem.
Opcje niemetalowe
Materiały niemetalowe są pomocne, gdy kluczowym czynnikiem jest waga, koszt lub złożoność kształtu. Tworzywa sztuczne umożliwiają tworzenie złożonych form z mniejszą liczbą szwów, co zmniejsza liczbę ścieżek wycieku.
- ABS jest łatwy w formowaniu i tani. Nadaje się do użytku w pomieszczeniach. Na zewnątrz staje się kruchy, ponieważ rozkłada go promieniowanie UV.
- Poliwęglan (PC) dobrze sprawdza się na zewnątrz. Jest odporny na uderzenia i zachowuje wytrzymałość pod wpływem ciepła. Dobrze nadaje się do obudów oświetlenia, czujników i pokryw instrumentów.
- Nylon (PA) jest odporny na chemikalia i ścieranie. Absorbuje wilgoć, która może zmienić jego rozmiar i zmniejszyć dokładność dopasowania, jeśli nie jest kontrolowana.
- Kompozyty zapewniają wysoką sztywność i odporność na korozję. Dobrze sprawdzają się w zewnętrznych skrzynkach komunikacyjnych i obudowach morskich.
Obróbka powierzchni i powłoki
Powłoki chronią materiały obudowy przed wodą, kurzem, promieniowaniem UV i chemikaliami. Zwiększają żywotność i utrzymują stabilność powierzchni uszczelniających.
- Malowanie proszkowe tworzy grubą i równomierną warstwę. Chroni stal i aluminium przed korozją. Zmniejsza również chropowatość powierzchni, co pomaga uszczelce lepiej uszczelniać. Gruba powłoka może gromadzić się na krawędziach, więc uszczelnianie obszarów wymaga starannej kontroli.
- Anodowanie działa bardzo dobrze na aluminium. Tworzy twardą powierzchnię odporną na korozję i promieniowanie UV. Zapobiega wżerom w środowisku zewnętrznym i zapewnia stabilną podstawę do klejenia uszczelek.
- Poszycie Metody takie jak cynk, nikiel i chrom zapewniają dodatkową ochronę stali. Cynk chroni przed wilgocią. Nikiel i chrom zapewniają większą odporność w obszarach przemysłowych lub chemicznych.
Strategie projektowania strukturalnego zapobiegające przedostawaniu się zanieczyszczeń
Dobra struktura pomaga blokować wodę i zanieczyszczenia. Kształt i układ obudowy wpływają na to, jak porusza się woda i jak zachowują się szczeliny.
Minimalizacja ścieżek wejścia
Ryzyko wycieku można zmniejszyć, redukując szwy, połączenia i małe interfejsy. Każda dodana część tworzy nową szczelinę. Szczeliny te umożliwiają przedostawanie się wody poprzez działanie kapilarne lub napór wiatru.
Duże, ciągłe powierzchnie chronią przed zanieczyszczeniami i deszczem. Proste panele zapewniają mniej miejsc do gromadzenia się wody. Każde zagięcie lub połączenie powinno mieć wyraźny cel. Takie podejście sprawia, że wydajność na zewnątrz jest bardziej stabilna.
Zachodzące na siebie osłony zwiększają ochronę bez skomplikowanych uszczelnień. Jeden panel wystaje poza drugi i tworzy naturalną osłonę. Woda spływa z połączenia zamiast w jego kierunku.
Otwory skierowane w dół dobrze sprawdzają się na zewnątrz. Otwory wentylacyjne, odpływy i przepusty kablowe powinny być skierowane w dół, aby deszcz nie wpadał bezpośrednio do środka. Ten prosty układ zapobiega większości awarii związanych z zachlapaniem.
Zarządzanie przepływem wody wokół obudowy
Można kierować ruchem wody po powierzchni. Dobry przepływ wody ogranicza gromadzenie się i rozpryskiwanie wody.
Nachylone powierzchnie utrzymują wodę w ruchu. Nawet niewielki kąt nachylenia pomaga wodzie spłynąć zanim wytworzy ciśnienie lub dotrze do małych szczelin. Płaskie powierzchnie często powodują problemy, ponieważ woda może na nich zalegać przez długi czas.
Ścieżki drenażowe odprowadzają wodę z obszarów uszczelnienia. Niewielki kanał lub rowek pomaga utrzymać suche powierzchnie. Ścieżki te redukują również ukrytą wilgoć pochodzącą z kondensacji.
Osłonięte otwory blokują deszcz powodowany przez wiatr. Mała osłona nad otworem wentylacyjnym zmniejsza siłę napływającej wody. Osłona ta pomaga utrzymać suche części wewnętrzne.
Zapewnienie sztywności i stabilności wymiarowej
Sztywna obudowa utrzymuje płaskie kołnierze uszczelniające. Płaskie kołnierze zapewniają równomierny nacisk na uszczelkę. Nierówne obszary powodują powstawanie miejsc o niskim ciśnieniu, przez które może przedostawać się woda.
Pochylenie się, spawaniei obróbka skrawaniem mogą zmienić kształt panelu. Ciepło spawania ściąga metal do wewnątrz. Ostre zagięcia skręcają blachę. Obróbka cienkich obszarów zmniejsza sztywność. Zmiany te zmniejszają spójność uszczelnienia.
Zniekształcenia można kontrolować, stosując odpowiednie promienie gięcia. Większe promienie zmniejszają naprężenia i sprawiają, że kołnierze są bardziej płaskie. Do dużych paneli, które mogą uginać się pod obciążeniem, można dodać żebra wzmacniające. Żebra te pomagają obudowie zachować stabilność podczas montażu i rzeczywistego użytkowania.
Projektowanie uszczelek: Serce ochrony przed wodą i zanieczyszczeniami
Niezawodna uszczelka to podstawa każdej chronionej obudowy. Poniższe punkty pomogą wybrać i zaprojektować uszczelkę, która wytrzyma rzeczywiste obciążenia.
Wybór właściwej metody uszczelniania
Różne metody uszczelniania działają lepiej w przypadku różnych kształtów, ciśnień i środowisk. Powinieneś wybrać metodę, która pasuje do obudowy, zamiast starać się, aby jedno uszczelnienie rozwiązało każdy problem.
- Uszczelki dobrze sprawdzają się w przypadku płaskich drzwi i dużych paneli. Dobrze radzą sobie z wibracjami i są łatwe w wymianie. Nie wymagają ciasnej obróbki.
- O-ringi zapewniają szczelniejsze uszczelnienie. Znajdują się one wewnątrz obrobionych rowków. Najlepiej sprawdzają się w okrągłych lub precyzyjnych pokrywach, gdzie powierzchnia styku jest niewielka, ale ciśnienie jest wysokie.
- Piankowe uszczelki pasują do lekkich pokrowców. Łatwo się kompresują i nie wymagają mocnych zatrzasków ani śrub. Kosztują mniej, ale mogą zużywać się szybciej w trudnych warunkach zewnętrznych.
- Formowane uszczelki pasują do złożonych kształtów bez otwartych połączeń. Są droższe, ale zapewniają silną ochronę przy wysokich klasach IP i częstym użytkowaniu na zewnątrz.

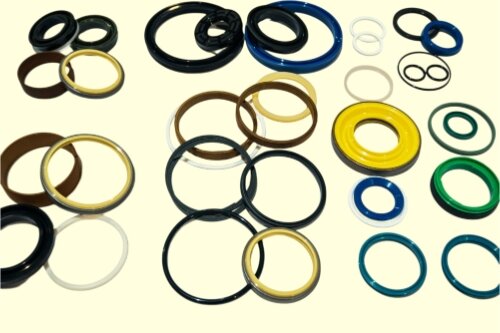

Zasady projektowania uszczelek i o-ringów
Prawidłowa kompresja jest podstawą dobrego uszczelnienia. Zbyt mała kompresja powoduje powstawanie szczelin. Zbyt duża kompresja uszkadza uszczelnienie. Stabilny zakres zapewnia stałą wydajność przez wiele lat.
Płaskie powierzchnie uszczelniające mają kluczowe znaczenie. Szorstkie lub nierówne powierzchnie tworzą ścieżki dla wycieków. Panele muszą pozostać płaskie po zginaniu lub spawaniu. Czysty kołnierz zmniejsza ryzyko awarii.
Konstrukcja rowka kontroluje zachowanie pierścienia O-ring. Rowek musi pasować do rozmiaru O-ringu i utrzymywać go na miejscu podczas montażu. Zbyt duża przestrzeń pozwala mu się toczyć. Zbyt mała przestrzeń ściska go i skraca jego żywotność.
Rozstaw łączników wpływa na ściskanie. Elementy mocujące muszą znajdować się wystarczająco blisko siebie, aby wywierać równomierny nacisk. Duże odstępy między śrubami tworzą strefy niskiego ciśnienia, do których może dostać się woda. Prosty, równomierny wzór pomaga temu zapobiec.
Materiał uszczelki należy dobrać w zależności od otoczenia.
- EPDM radzi sobie z wodą i promieniowaniem UV.
- Silikon pozostaje elastyczny w wysokich i niskich temperaturach.
- Neopren działa dobrze w pobliżu olejów.
- Viton jest odporny na silne chemikalia.
Typowe miejsca nieszczelności i sposoby ich naprawy
Większość wycieków zaczyna się od ruchomych części lub miejsc, w których znajduje się sprzęt. Obszary te wymagają szczególnej uwagi.
Zawiasy
Zawiasy mogą przesuwać się podczas ruchu drzwi. To przesunięcie zmniejsza kompresję w pobliżu strony zawiasu. Podniesione wargi lub formowane uszczelki pomagają utrzymać ciągłość uszczelnienia. Wzmocnione płyty zawiasów utrzymują drzwi w jednej linii.
Elementy złączne
Śruby tworzą małe ścieżki dla wody wzdłuż gwintów. Podkładki uszczelniające blokują te ścieżki. Pomocne są również zamknięcia z wbudowanymi uszczelkami. Spawane kołki usuwają otwory przelotowe i eliminują ścieżki przecieków.
Wejścia kablowe
Kable poruszają się podczas ciągnięcia, co powoduje powstawanie szczelin. Dławiki kablowe ściskają kabel i zapobiegają przedostawaniu się wody. Wejścia skierowane w dół zapobiegają przedostawaniu się deszczu wzdłuż kabla do obudowy.
Drzwi dostępowe
Duże drzwi mogą wyginać się pod obciążeniem. Takie zginanie powoduje przerwanie kompresji uszczelki. Możesz dodać usztywnienia, mocniejsze zatrzaski lub podwójne ścieżki uszczelnienia, aby utrzymać stabilną linię uszczelnienia.
Czynniki produkcji i montażu
Mocne konstrukcje nadal mogą zawieść bez dobrych praktyk produkcyjnych. Spawanie, gięcie i montaż mają wpływ na szczelność obudowy.
Jakość spoin i gięcia
Spawanie zmienia kształt metalu. Podczas chłodzenia ciepło ściąga panel do wewnątrz. Ten ruch wygina kołnierz uszczelniający i obniża ciśnienie uszczelki. Nawet niewielkie odkształcenie tworzy miejsca o niskim ciśnieniu, które przepuszczają wodę. Ryzyko to można zmniejszyć stosując kontrolowane sekwencje spawania i odpowiednie mocowanie.
Ciągły spaw eliminuje wiele ścieżek wycieku, ale musi pozostać czysty. Brud, rdza lub olej mogą tworzyć otwory lub mikropęknięcia. Te niewielkie otwory umożliwiają przedostawanie się wody pod ciśnieniem. Zatrzymują one również wilgoć i powodują korozję wewnątrz złącza.
Gięcie ma również wpływ na powierzchnie uszczelniające. Ostre zagięcia wywierają nacisk na metal i wypaczają pobliskie sekcje. Zużyte matryce lub niespójne oprzyrządowanie tworzą różne kąty gięcia w różnych partiach produkcyjnych. Zmiany te powodują przechylenie kołnierza uszczelniającego, a uszczelka nie leży już płasko.
Spójność montażu
Zespół kontroluje końcowe ciśnienie uszczelnienia. Nawet najlepsza uszczelka zawiedzie, jeśli docisk nie będzie równomierny.
Moment obrotowy łącznika musi mieścić się w ustalonym zakresie. Zbyt mały moment obrotowy tworzy luźne obszary. Zbyt duży moment obrotowy zgniata uszczelkę i zmniejsza jej odbicie. Gdy odbicie spada, uszczelka nie może dobrze uszczelnić się po zmianach temperatury. Narzędzia dynamometryczne lub wstępnie ustawione sterowniki pomagają utrzymać stały nacisk.
Montaż uszczelki musi być powtarzalny. Rozciągnięta uszczelka traci swój kształt. Skręcona uszczelka tworzy małe kanały. Uszczelka umieszczona poza rowkiem pozostawia szczeliny w narożnikach. Szybka kontrola wzrokowa zapewnia, że uszczelka leży płasko i równomiernie podąża za kanałem.
Kompresja powinna być taka sama we wszystkich seriach produkcyjnych. Gdy każda jednostka wykonuje te same kroki, uszczelka kompresuje się w ten sam sposób za każdym razem. Daje to przewidywalne wyniki podczas testów IP i rzeczywistego użytkowania.
Inspekcja i testy szczelności
Testy potwierdzają, czy obudowa spełnia docelowe parametry znamionowe. Każda metoda symuluje rzeczywiste warunki, z którymi produkt może mieć do czynienia na zewnątrz lub w przestrzeniach przemysłowych.
Testy IP wykorzystują komory pyłowe lub strumień wody. Testy pyłu sprawdzają, czy drobne cząsteczki przechodzą przez uszczelkę. Testy wodne sprawdzają, jak obudowa radzi sobie z deszczem, mgłą i ciśnieniem. Testy te pokazują, czy uszczelka pozostaje stabilna pod powtarzającym się obciążeniem.
Testy zanurzeniowe polegają na umieszczeniu obudowy pod wodą na określoną głębokość i przez określony czas. Testy te mają znaczenie dla konstrukcji IP67 i IP68. Nawet małe pęcherzyki pokazują punkty wycieku. Awarie te pomagają zidentyfikować słabe narożniki, niską kompresję lub wypaczone kołnierze.
Ciśnieniowe testy natryskowe symulują warunki mycia. Woda pod wysokim ciśnieniem uderza w obudowę pod wieloma kątami. Ten test pokazuje, czy elementy złączne, zawiasy i drzwiczki dostępowe są odporne na silny strumień wody. Pomaga to potwierdzić, że ciśnienie uszczelnienia utrzymuje się nawet pod obciążeniem.
Wnioski
Silna obudowa zaczyna się od jasnych celów ochrony. Każdy etap projektowania opiera się na poprzednim. Środowisko określa wymagania. Materiał zapewnia wytrzymałość podstawy. Struktura kontroluje ruch wody. Uszczelka tworzy barierę. Osprzęt utrzymuje kompresję. Etapy produkcji zapewniają stabilność kształtu.
Wysoki stopień ochrony IP na papierze nie gwarantuje długoterminowej ochrony. Rzeczywista wydajność zależy od płaskich paneli, stabilnej kompresji uszczelek, bezpiecznego sprzętu i spójnego montażu. Projektowanie z myślą o długotrwałym działaniu zmniejsza liczbę awarii w terenie, zgłoszeń serwisowych i przestojów.
Jeśli potrzebujesz pomocy w sprawdzeniu projektu obudowy, Możesz udostępniać swoje rysunki lub wymagania. Możesz uzyskać wskazówki dotyczące wyboru uszczelki, wyboru materiału, układu kołnierza, kontroli spoin i planowania testów IP. Krótki przegląd może zapobiec wielu problemom z uszczelnieniem przed rozpoczęciem produkcji.
Często zadawane pytania
Jaki stopień ochrony IP sprawdza się w przypadku obudów zewnętrznych?
Stopień ochrony IP65 lub IP66 sprawdza się w przypadku deszczu, pyłu i rozpylonej wody. IP67 lub IP68 jest lepsze, gdy obudowa może być narażona na stojącą wodę lub krótkie okresy zanurzenia.
Które materiały są odporne na korozję w obszarach przybrzeżnych?
Dobrze sprawdzają się stal nierdzewna i aluminium poddane obróbce. Odporne na promieniowanie UV tworzywa sztuczne i kompozyty również sprawdzają się w przypadku lżejszych obciążeń. Malowanie proszkowe i anodowanie zwiększają długoterminową odporność.
Jak często należy wymieniać uszczelki?
Uszczelki można sprawdzać podczas rutynowych czynności serwisowych. Należy je wymienić, gdy spłaszczą się, pękną lub stracą sprężystość. Wysokie temperatury lub naprężenia chemiczne mogą wymagać częstszej wymiany.
Czy obudowa z blachy stalowej może osiągnąć stopień ochrony IP67?
Tak. Potrzebne są płaskie kołnierze uszczelniające, stabilna kompresja uszczelki, uszczelnione elementy złączne lub przyspawane kołki i spójny montaż. Wszystkie małe szczeliny muszą zostać usunięte, aby przejść testy zanurzeniowe.
