Bij precisiefabricage stuiten standaard CNC-bewerking en vlakslijpen uiteindelijk op een fysieke grens. Als een print sub-micron vlakheid, absoluut parallelle oppervlakken of een volledig spanningsvrij onderdeel vereist, schiet conventionele abrasieve bewerking tekort.
Lappen is een zeer nauwkeurige manier om een onderdeel af te werken. Je wrijft een werkstuk tegen een vlakke plaat, een lap genoemd, met een waterig mengsel van kleine schuurkorrels. Dit proces creëert een ongelooflijk vlak en glad oppervlak.
Als laatste bewerkingsstap verwijdert het slechts een klein beetje materiaal. Dit is meestal tussen 0,003 mm en 0,03 mm. Het helpt onderdelen om aan zeer strenge maatvereisten te voldoen. Het werkt goed op metalen, keramiek en glas om ze een perfecte afwerking te geven.
Waarom sommige precisieonderdelen nog steeds falen na het slijpen?
Slijpen is zeer efficiënt voor het op maat maken van onderdelen, maar het is van nature een agressief proces. Het is afhankelijk van vaste slijpmiddelen, hoge spindelsnelheden en starre klemmingen - variabelen die fysieke en thermische krachten introduceren die schadelijk zijn voor extreme toleranties.
Vlakheid vs. oppervlakteafwerking
Een veel voorkomende valkuil bij fabricage is het verwarren van oppervlakteafwerking (Ra) met geometrische vlakheid. Een geslepen onderdeel kan een zeer reflecterende, Ra 0,2 µm spiegelachtige afwerking hebben, maar toch 0,02 mm gebogen of gegolfd zijn over het hele profiel.
Omdat slijpschijven het lineaire, stijve pad van de machine volgen, vertaalt elke microscopische doorbuiging in de spindel, het machinebed of de opspanning zelf zich direct in vlakheidsfouten op het werkstuk.
Thermische spanning en vervorming
Slijpen genereert intense plaatselijke wrijving. Zelfs met zware koelvloeistof creëert dit een door hitte beïnvloede zone (HAZ) op het materiaaloppervlak.
Voor hoogwaardige dunwandige componenten, zoals onderdelen voor de ruimtevaart 6061-T6 aluminium platen of 304 roestvrijstalen flenzen-Deze gelokaliseerde thermische uitzetting veroorzaakt ernstige interne restspanning. De realiteit op de werkvloer is als volgt: een onderdeel kan perfect vlak zijn terwijl het strak op de magnetische klauwplaat is geklemd, maar zodra de magneet wordt uitgeschakeld, neemt de interne spanning af. De plaat wordt direct opgespannen. De plaat springt terug en buigt uit tolerantie.
Leppen elimineert dit volledig omdat het werkt bij kamertemperatuur zonder klemkracht.
Contact afdichtend oppervlak
Standaard slijpen laat een duidelijk, richtinggebonden korrelpatroon (lay) achter op het metaal. In mechanische assemblages zoals hydraulische spoelkleppen of verdeelstukken voor vloeistofregeling kunnen gassen of vloeistoffen onder hoge druk dwars door deze microscopische richtingsgroeven stromen en zo lekken veroorzaken.
Echte lekvrije afdichting vereist absoluut metaal-op-metaal contact. Een directionele geslepen afwerking kan dit niveau van paringsoppervlak gewoonweg niet betrouwbaar bieden.
Harde en brosse materialen
Geavanceerde technische materialen zoals aluminiumoxide keramiek, saffierglas en slijtringen van wolfraamcarbide hebben een extreme hardheid maar een zeer lage breuktaaiheid.
De harde, snelle impact van een gebonden slijpschijf veroorzaakt vaak microscheurtjes en ernstige randafbrokkeling. Deze materialen hebben een nabewerkingsproces nodig dat het oppervlak voorzichtig wegslijpt zonder de plotselinge mechanische schok van standaard slijpmiddelen.
Hoe het leppen de oppervlaktenauwkeurigheid controleert？

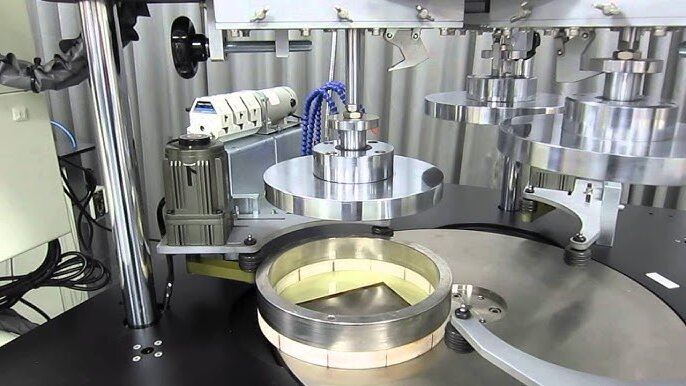

In plaats van een draaiend wiel in een vastgeklemd onderdeel te forceren, gebruikt lappen een lage druk (meestal 1 tot 2 PSI), lage rotatiesnelheden en een spanningsvrije omgeving om onvolkomenheden in het oppervlak mechanisch weg te werken.
Los schuurpapier
Lappen vervangt gebonden slijpschijven met een slurry-een precies gemengde samenstelling van een vloeibare drager (op olie- of waterbasis) en vrije slijpdeeltjes. Afhankelijk van het materiaal kan dit gecalcineerde aluminiumoxide zijn voor zachte metalen, of 1-5 micron monokristallijne diamant voor hardmetalen.
Deze slurry wordt continu in de opening tussen een roterende, zware lepplaat (meestal gietijzer) en het werkstuk gevoerd.
Rollen en microsnijden
Als de lapplaat draait, worden de slijpdeeltjes tijdelijk opgesloten. Ze rollen, tuimelen en glijden voortdurend over de spleet.
Deze continue rollende actie zorgt ervoor dat de microscopisch scherpe randen van de schuurmiddelen kleine "hapjes" nemen uit de hoge plekken op het oppervlak van het onderdeel. Materiaal wordt geleidelijk verwijderd, vaak met slechts fracties van een micron per minuut.
Oppervlaktegemiddeld effect

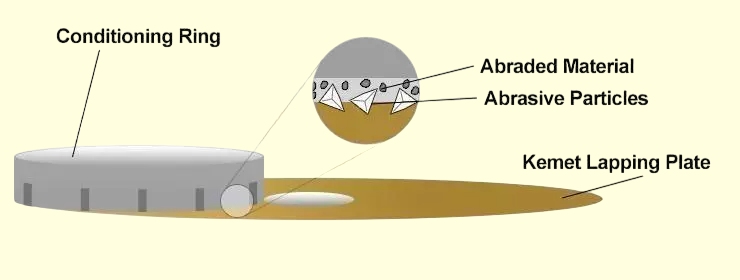

Het kernmechanisme van lappen is mechanische middeling. Het werkstuk wordt in een conditioneerring geplaatst en beweegt in een planetaire, multidirectionele beweging over de perfect vlakke plaat.
Na verloop van tijd wordt de extreme vlakheid van de plaat direct overgebracht op het werkstuk. Omdat het werkstuk vrij zweeft - alleen vastgehouden door de zwaartekracht of zeer lichte bovengewichten - zijn er geen externe opspanningen die de natuurlijke geometrie van het metaal bestrijden.
Niet-gerichte oppervlakteafwerking
In tegenstelling tot draaien of vlakslijpenDe willekeurige, multidirectionele kinematica van het lappen laat geen duidelijk korrelpatroon achter. Het resultaat is een gelijkmatig matte, gekruiste topografie.
In de machinebouw is dit niet-gerichte oppervlak zeer functioneel. Het maximaliseert het dragende contactoppervlak voor parallelle onderdelen en houdt op natuurlijke wijze microscopische oliefilms vast, waardoor vreten in zware glijtoepassingen wordt voorkomen.

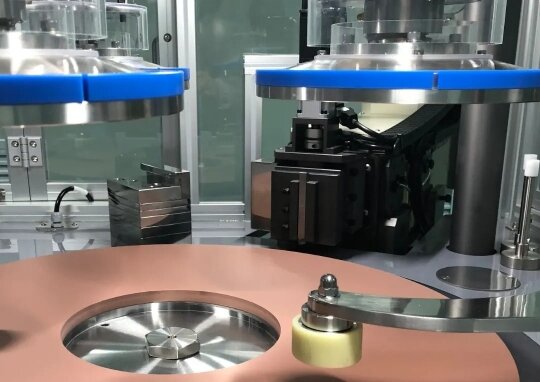

Waar leppen past in productie？
Omdat lappen een langzaam slijtageproces is, wordt het nooit gebruikt voor materiaalverwijdering in bulk. Vanuit het oogpunt van productierouting bevindt het zich aan het absolute einde van de lijn - de ultieme corrigerende stap die alleen wordt ingezet als CNC frezen, draaien of precisieslijpen hun fysieke grenzen hebben bereikt.
Strategie voor bewerkingstoeslag
Een veelgemaakte en kostbare fout in de procesplanning is te veel materiaal overlaten voor de lapafdeling. Omdat lappen materiaal verwijdert met fracties van een micron per minuut, zal het overlaten van een te grote hoeveelheid de cyclustijden de hoogte in jagen.
⚠️ Inkoopval: Leppen gebruiken als een bulkverwijderingsproces om slordig CNC-draaiwerk te repareren zal de winstmarge van uw onderdeel onmiddellijk vernietigen. Hoge-precisie lapping machine-uren zijn duur.
De regel van de werkvloer: Precisieslijpen of CNC-fijndraaien moet het onderdeel binnen 0,01 mm tot 0,03 mm (0,0004″ tot 0,0012″) van de uiteindelijke dikte brengen. Leppen moet alleen verantwoordelijk zijn voor het verwijderen van deze laatste microlaag om de vereiste vlakheid en Ra te bereiken.
Definitieve oppervlaktecorrectie
Zelfs de beste precisieslijpmachines laten microfouten achter: lichte buiging, bombering of taps toelopen als gevolg van trillingen van de machine of slijtage van de slijpschijf. Lappen werkt als de grote gelijkmaker. De zware gietijzeren lapplaat werkt als een massieve, perfect vlakke geometrische referentie. Het richt zich automatisch op de "hoge plekken" op een werkstuk en slijt deze af, waarbij het "chips" effect, dat door eerdere bewerkingsstappen is ontstaan, wiskundig wordt gecorrigeerd.
Dunwandige en niet-magnetische onderdelen
Opspanning is de vijand van precisie met dunne wanden. Als je een 2 mm dikke titanium of aluminium plaat moet slijpen, zijn magnetische klauwplaten nutteloos. Als je een vacuümspankop gebruikt, trekt het vacuüm de kromgetrokken plaat vlak tegen de tafel. De slijpmachine snijdt een perfect vlak, maar zodra het vacuüm wordt opgeheven, veert het metaal terug naar zijn kromgetrokken toestand.
Leppen lost dit op door middel van vrij zwevende dragers. Onderdelen worden in nestmallen geplaatst die ze eenvoudig over de plaat geleiden. De zwaartekracht zorgt voor de neerwaartse kracht. Nul klemming betekent nul geïnduceerde spanning, wat resulteert in echte, ontspannen vlakheid.
Stabiliteit batchverwerking
In tegenstelling tot CNC slijpen, dat voornamelijk een serieel proces is met één onderdeel per keer, is lappen zeer efficiënt voor serieproductie van kleine, kritische componenten. Een standaard 36-inch planetaire lapmachine kan gelijktijdig tientallen mechanische afdichtingen, keramische ringen of klepplaatjes bewerken.
Omdat alle onderdelen exact dezelfde conditioneringsringen en slurrieomgeving delen, zijn de maatvastheid en tolerantieconsistentie over de hele batch uitzonderlijk hoog.
Vlakheid meten na het lappen
Standaard werkplaatsgereedschap zoals schuifmaten, micrometers of zelfs standaard CMM's (coördinatenmeetmachines) hebben niet de gegevensdichtheid die nodig is om de submicronvlakheid te controleren. Na het lappen verschuift de inspectie van mechanisch aftasten naar optische en fysische meettechniek.
🌡️ De thermische val (cruciaal voor QA): Bij submicron toleranties is thermische uitzetting uw grootste vijand. Echte vlakheidsinspecties moeten worden uitgevoerd in een strikt temperatuurgecontroleerd meetlab (meestal 20°C / 68°F). Je kunt een tolerantie van 2 lichtbanden niet betrouwbaar verifiëren op een hete, fluctuerende werkvloer - het metaal zal letterlijk bewegen terwijl je meet.
Optische Flats
Dit is de gouden standaard voor vlakheidscontrole op de werkvloer. Een optisch vlak - een perfect gepolijste kwartsglazen schijf - wordt over het gelapte onderdeel geplaatst onder een monochromatische heliumlamp. Hierdoor ontstaan zichtbare interferentiefranken (lichtbanden).
Door deze gebogen lijnen te tellen, kan een inspecteur de exacte topografie aflezen. Eén heliumlichtband is precies gelijk aan 0,29 micron (11,6 micro-inch). Als een afdruk vraagt om "vlakheid binnen 2 lichtbanden", dan moet de winkel een fysieke vlakheid van ~0,58 micron aanhouden.
Oppervlakteprofielmeters
Terwijl optische vlakken de macrogeometrie (vlakheid) meten, meten profilometers de microtextuur. Een stylus met diamanten punt wordt over het gelept oppervlak gesleept om de microscopische pieken en dalen te meten. Dit is essentieel om te controleren of de slijpspecie de richtingsgebonden slijpsporen volledig heeft verwijderd en de vereiste niet-richtingsgebonden Ra (gemiddelde ruwheid) heeft bereikt.
Inspectie contactpatroon
Voor grotere componenten waar optische vlakken onpraktisch zijn, vertrouwen ingenieurs op fysieke contactmapping. Een granieten oppervlakteplaat wordt bedekt met een microdun laagje blauw (Pruisisch blauw). Het gelapte onderdeel wordt voorzichtig tegen de plaat gewreven. Wanneer het omgedraaid wordt, onthult de blauwe kleurstof het exacte contactlagergebied.
Een hoogwaardig gelept afdichtingsoppervlak vertoont een gelijkmatige, ononderbroken kleurstofverdeling over 90%+ het hele oppervlak, wat aantoont dat er geen lage plekken zijn die lekkage kunnen veroorzaken.
Laserinterferometrie
Voor ultrakritische onderdelen in de ruimtevaart, de medische sector en halfgeleiders (zoals silicium wafers) is menselijke interpretatie van lichtbanden niet voldoende.
Laserinterferometers maken contactloze, gecomputeriseerde topografische kartering mogelijk. Deze systemen vuren een laser af op het oppervlak en berekenen onmiddellijk duizenden datapunten om een zeer gedetailleerd 3D-model van de vlakheid van het onderdeel te genereren, dat absolute conformiteit garandeert zonder het gevoelige oppervlak fysiek aan te raken.
Leppen vs. slijpen vs. slijpen
Een veel voorkomend probleem bij mechanisch ontwerpen is het opgeven van het verkeerde nabewerkingsproces op een tekening. Hoewel slijpen, honen en leppen allemaal slijpende bewerkingsmethoden zijn, zijn ze niet uitwisselbaar. Ze lossen totaal verschillende geometrische problemen op.
Materiaalverwijderingsrendement (MRR)
Slijpen: Het werkpaard voor precisieslijpen. Hij gebruikt gebonden wielen om materiaal agressief te verwijderen, waarbij vaak millimeters per minuut worden verwijderd.
Slijpen: Een gematigd verwijderingsproces, waarbij meestal 0,02 mm tot 0,1 mm materiaal wordt verwijderd om een uiteindelijke afmeting te verkrijgen.
Lappen: De langzaamste van de drie. Het verwijdert materiaal op microniveau (fracties van een micron per minuut). Het is strikt een proces voor oppervlaktecorrectie, geen proces voor bulkverkleining.
Hitte en restspanning
Slijpen: Genereert intense wrijving en hitte op het contactpunt, waardoor zware koelvloeistof nodig is. Er blijft vaak een door warmte beïnvloede zone (HAZ) achter en er ontstaan restspanningen waardoor onderdelen kromtrekken.
Slijpen: Langzamere snelheden en grotere contactoppervlakken genereren aanzienlijk minder warmte dan bij slijpen, waardoor vervorming van onderdelen tot een minimum wordt beperkt.
Lappen: Een "koud" proces. Bij extreem lage snelheden (bijv. 40-80 tpm) en lage druk vindt het leppen plaats bij kamertemperatuur, waarbij absoluut geen thermische of mechanische spanning op het werkstuk wordt uitgeoefend.
Afwerking vlak oppervlak vs. binnenboring
Slijpen: Veelzijdig, in staat om vlakke oppervlakken (vlakslijpen) en buiten/binnen diameters (cilindrisch slijpen) te bewerken, maar laat een richtingsgebonden oppervlaktelaag achter.
Slijpen: Strikt een inwendig cilindrisch proces. Het maakt gebruik van uitzettende schuurstenen om de rondheid, rechtheid en conus van interne boringen (zoals motorcilinders) te corrigeren, waardoor een karakteristiek kruispatroon voor olieretentie achterblijft.
Lappen: Wordt voornamelijk gebruikt voor externe vlakke oppervlakken. Het is het enige proces dat echte, niet-directionele submicronvlakheid over een breed vlak kan bereiken.
Precisielimieten
Slijpen: Over het algemeen ligt het maximum rond 0,002 mm (2 micron) voor vlakheid.
Slijpen: Kan boringdiameter- en cilindriciteitstoleranties tot 0,001 mm (1 micron) aan.
Lappen: Kan vlakheid bereiken gemeten in lichte banden (0,3 micron) en Ra-oppervlakafwerkingen tot 0,05 µm (2 micro-inch) of beter.
| Eigenschap / Parameter | Precisieslijpen | Uitslijpen | Lappen |
|---|---|---|---|
| Primaire toepassing | Bulkmaten, vlakke oppervlakken, externe/interne cilinders | Interne cilindrische boringen (bijv. motorcilinders, kleppen) | Extreme vlakheid, absoluut parallellisme, afdichtende oppervlakken |
| Type schuurmiddel | Verlijmd massief wiel | Verlijmde uitzetbare schuurstenen | Losse slijpdeeltjes gesuspendeerd in een vloeibare slurry |
| Materiaalverwijdering | Hoog (mm per minuut) | Matig (0,02 mm - 0,1 mm totale toeslag) | Zeer laag (fracties van een micron per minuut) |
| Hitte en restspanning | Hoog (risico op HAZ, vereist zwaar koelmiddel) | Laag (Matige wrijving, minimale vervorming) | Nul/koud (kamertemperatuur, volledig stressvrij) |
| Opspanning / klemming | Stijf (magnetische klauwplaat, bankschroef of vacuümplaat) | Stijf of gebalanceerd (onderdeel of gereedschap wordt stijf vastgehouden) | Vrij zwevend (klemkracht nul, zwaartekracht gevoed) |
| Typische nauwkeurigheidslimiet | ~2,0 µm (0,00008") | ~1,0 µm (0,00004") Cilindriciteit | ~0,3 µm (1 lichtband) Vlakheid |
| Oppervlakteafwerking (Ra) | 0,2 µm - 0,8 µm | 0,1 µm - 0,4 µm | 0,05 µm of beter |
| Topografie van het oppervlak | Richtinggevoelig (lineaire korrel/legging) | Gekruisd (geoptimaliseerd voor oliebehoud) | Niet-richtingsgebonden (matte afwerking, maximaal contactoppervlak) |
Veel voorkomende problemen op de werkvloer tijdens het lappen
Leppen is geen magische oplossing; het is een uiterst gevoelig proces. Omdat het op microscopisch niveau werkt, kunnen kleine variabelen onmiddellijke kwaliteitsfouten veroorzaken.
Afronden
Omdat lappen gebaseerd is op een vloeibare slurry, creëert de slijpvloeistof een microscopische "boeggolf" wanneer het de voorrand van het werkstuk raakt. Deze vloeistofdynamiek zorgt ervoor dat het slijpmiddel iets dieper snijdt aan de randen van het onderdeel, wat resulteert in een microscopische radius of "roll-off" op wat een perfect scherpe 90-graden hoek zou moeten zijn.
Oplossing voor de werkvloer: Het gebruik van opofferingsringen rond het onderdeel om het roll-off effect te absorberen, waardoor het eigenlijke onderdeel perfect vlak blijft van rand tot rand.
💡 DFM-tip voor ingenieurs: Als een vlijmscherpe rand van 90 graden functioneel niet kritisch is voor uw assemblage, geef dan een kleine toegestane randafwijking of ondersnijding aan op uw tekening. Hierdoor zijn er geen dure dummy-ringen nodig en dalen de kosten per stuk.
Ingebedde schuurmiddelen
Bij het lappen van zachtere materialen zoals aluminium, koper of 316 roestvrij staal is het metaal zachter dan de gietijzeren lapplaat. In plaats van te rollen kunnen de harde slijpdeeltjes (zoals diamant of siliciumcarbide) zich direct in het zachte metaaloppervlak nestelen. Het onderdeel wordt in wezen zelf een lap, die op agressieve wijze elk tegengesteld onderdeel in de uiteindelijke assemblage zal afslijten.
Krassen op het oppervlak
Bij lappen is reinheid absoluut noodzakelijk. Als er een enkel verdwaald deeltje van 15 micron op een lapplaat valt met een slurry van 3 micron, zal dat te grote deeltje diepe, lusvormige krassen (zogenaamde "pig-tails") over de onderdelen trekken.
Omdat lappen een batchproces is, verpest een enkele verontreiniging niet alleen één onderdeel, maar veroorzaakt het direct een uitvalpercentage van 100% voor de hele serie. Dit is de reden waarom topwerkplaatsen hun lapmachines isoleren in klimaatgeregelde, cleanroomachtige omgevingen.
Plaat slijtage
De gietijzeren lapplaat verwijdert materiaal van het onderdeel, maar het onderdeel slijt ook de plaat. Als een werkplaats te veel kleine onderdelen in het midden van de plaat laat lopen, zal de plaat uiteindelijk in een holle komvorm slijten. Onderdelen die op een holle plaat worden gelept, komen er onvermijdelijk bol uit.
Oplossing voor de werkvloer: Voortdurend gebruik van zware conditioneringsringen die de plaat tijdens de productie steeds opnieuw plat maken.
Reiniging en verontreinigingscontrole
Je kunt een gelept onderdeel niet gewoon afvegen en verzenden. De slurry laat een microscopische film van olie, metaalstof en schuurmiddelen achter.
Als deze slurry niet chirurgisch wordt verwijderd, fungeert hij als een slijppasta in uw uiteindelijke assemblage, waardoor hydraulische hogedrukafdichtingen worden vernietigd of cleanrooms binnen enkele uren na gebruik worden vervuild. Post-lapping onderdelen moeten onmiddellijk door strenge ultrasone reinigingslijnen met meerdere fasen gaan om ingebedde verontreinigingen uit de microporiën van het metaal te halen.
Conclusie
Leppen is niet het snelste nabewerkingsproces en het is niet de juiste keuze voor elk precisieonderdeel. Als een onderdeel echter extreem vlakke contactoppervlakken, lage oppervlaktespanning of een stabiele geometrie na bewerking nodig heeft, is leppen vaak het proces dat het probleem oplost als slijpen of CNC-bewerking niet langer aan de eisen kunnen voldoen.
Als uw onderdeel een strakke vlakheidscontrole, nauwkeurige afdichtingsoppervlakken of stabiele afwerking op harde materialen nodig heeft, kan een vroegtijdige engineeringcontrole veel productieproblemen helpen voorkomen voordat het bewerken begint. Deze stap kan zorgen voor minder nabewerking, kosten en vertragingen.
