多くの人が、"レーザー、ウォータージェット、プラズマ、どの切断方法を選べばいいのですか？"とよく質問する。もっともな質問だ。どの方法も金属を切断しますが、同じ結果が得られるわけではありません。より滑らかなエッジを作るものもあれば、より厚いシートを切断できるものもあり、それぞれにコストとスピードが伴います。
だからこそ、ここで議論したいのだ。この記事では、実際のワークショップでのパフォーマンスに基づいて、これら3つのカッティング方法を比較する。
レーザー切断がウォータージェットやプラズマと比較して、精度、エッジの品質、効率の点でどのように優れているかを学びます。最後には、どの方法があなたの次のプロジェクトに最も適しているか、明確な考えを持つことができるでしょう。
切断技術の概要
切削技術は、金属部品の製造方法において重要な役割を果たします。レーザー、ウォータージェット、プラズマなど、それぞれの方法は、異なるエネルギー源と技術を使って独自の結果を出します。
レーザー切断とは？

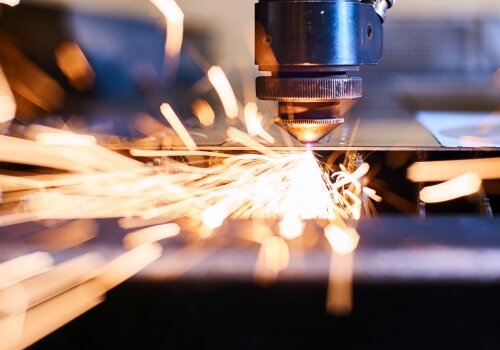

レーザー切断 は、集束された光ビームを使い、正確な線に沿って材料を溶かしたり蒸発させたりする。ビームはミラーとレンズを通過し、多くの場合、幅1ミリメートル以下の微細な焦点を作ります。この狭くて強力なビームにより、厳しい公差と滑らかなエッジで非常に正確なカットが可能になります。
レーザー切断は、ステンレス鋼、アルミニウム、真鍮、銅などの薄手から中程度の厚さの材料に最適です。ビームが高速で移動するため、材料の無駄がほとんどなく、スピードと安定した品質を両立させることができる。また、複雑な形状、鋭角、詳細なパターンにも対応しているため、高精度の部品に最適です。
このプロセスはクリーンで効率的だ。バリを最小限に抑え、余分な仕上げの必要性を減らします。CNCシステムと組み合わせることで、レーザー切断は、複雑なデザインであっても再現可能で信頼性の高い結果を生み出します。
ウォータージェット切断とは？

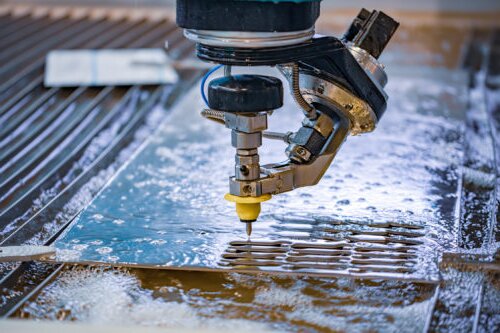

ウォータージェット切断 は、高圧の水流を使い、多くの場合ガーネットのような研磨粒子を混ぜて、金属、石、ガラス、複合材料を切断する。レーザーやプラズマ切断とは異なり、熱を発生させない。この「コールド・カッティング」方式は、熱による歪み、エッジの硬化、材料の反りなどの問題を防ぎます。
この機械は水を60,000 psi以上に加圧し、小さなノズルから噴射する。研磨剤を加えると、厚いステンレス鋼、チタン、花崗岩のような非常に硬い素材も切断できます。切り口は滑らかでバリがなく、余分な仕上げが不要なことも多い。
ウォータージェット切断は非常に柔軟です。薄いシートから数インチの厚さの板まで、幅広い材料と厚さに対応できます。プラスチックや積層複合材など、熱に弱い素材にも最適です。
プラズマ切断とは？

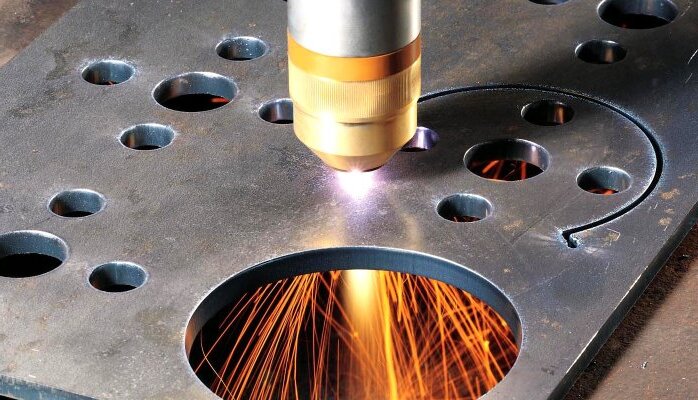

プラズマ切断 は、導電性ガス（通常は圧縮空気、酸素、窒素）を使用して高温のプラズマ・アークを形成する。プラズマが金属を溶かし、強力なガスジェットが溶けた材料を吹き飛ばし、きれいな切断面を残します。この方法は、特に鋼鉄、アルミニウム、銅のような厚い金属に対して、迅速かつ強力です。
建設、造船、自動車修理などの重工業で広く使われている。プラズマ切断機は、数インチの厚さの材料をスライスすることができるため、大規模な生産やメンテナンス作業に重宝されている。
プラズマ切断は、レーザー切断のような精度やウォータージェット切断の滑らかな仕上がりには及びませんが、厚い金属板を切断する際に優れた速度と価値を提供します。また、中規模から大規模の加工では、最もコスト効率の高い選択肢のひとつです。
切削精度と刃先品質を比較する
適切な切断方法の選択は、最終的なエッジがどの程度正確できれいである必要があるかによって決まります。各工程には、精度とエッジの品質に関して、それぞれ長所と限界があります。
精度と公差
レーザー切断は最高レベルの精度を提供します。薄い材料から中程度の材料まで、±0.001インチという厳しい公差を達成することができます。集光ビームと小さなスポットサイズにより、シャープなコーナー、タイトなカーブ、一貫した再現性が可能になります。このため、レーザー切断は、電子筐体や機械アセンブリなど、詳細な設計や完璧にフィットしなければならない部品に理想的です。
また、ウォータージェット切断は、材料やセットアップにもよりますが、通常±0.003インチ前後の完璧な精度を提供します。熱の代わりに高圧水を使用するため、反りや歪みが生じません。そのため、厚い素材や層状の素材でも安定した寸法を保つことができる。
プラズマ切断は、高速で強力な反面、レーザーやウォータージェットよりも精度が劣ります。通常、公差は±0.01インチ程度です。プラズマアークは切断中にわずかに広がるため、切り口が広がり、細かいディテールが減少します。それでも、厚い鋼板や重要な構造部品であれば、この精度で十分すぎるほどです。
エッジ仕上げとカーフ幅
レーザー切断では、バリがほとんどない滑らかできれいなエッジが得られます。切り口（除去される材料の幅）は狭く、多くの場合0.01インチ未満です。これにより、効率的な材料の使用と、1枚のシート上での正確な部品のネスティングが可能になります。また、熱影響部が小さいため、サンディングや バリ取り.
ウォータージェット切断は、ヒートマークや変色のない優れたエッジ品質を提供します。エッジは滑らかで平坦で、目に見える部品や装飾部品に適しています。切り口はレーザーよりわずかに広く、研磨材とノズルによって異なりますが、通常0.02～0.04インチです。ソフトでマットな仕上がりになるため、余分な研磨は不要です。
プラズマ切断では、約0.06インチ以上の広い切り口ができる。特に厚い材料では、エッジが粗くなり、わずかに面取りされることがある。ドロスが下にたまることがあり、通常は軽い研磨やクリーニングが必要です。それでも、大規模加工や重加工では、プラズマ切断の高速性と低コストは、実用的で効率的な選択肢となる。
材料適合性と厚み範囲
それぞれの裁断方法は、材料の種類や厚さによって性能が異なります。それぞれの技術が何を得意とするかを知ることで、プロジェクトに最も適したオプションを選ぶことができます。
金属と非金属
レーザー切断は、ステンレス鋼、軟鋼、アルミニウム、真鍮、銅などの金属でうまく機能します。最新のファイバーレーザーは、古いCO₂レーザーが苦手としていた反射性の金属も簡単に扱うことができます。金属以外にも、レーザー切断は薄いプラスチック、アクリル、木材も加工できますが、溶けたり燃えたりしないように細心の注意が必要です。
ウォータージェット切断は、素材に関して最も柔軟性がある。金属、プラスチック、ガラス、石材、セラミック、ゴム、そして複合材料も切断できます。冷間切断なので、熱による損傷や反り、変色は生じません。そのため、チタン、炭素繊維、硬化工具鋼のような熱に弱い素材に最適です。
プラズマ切断は、炭素鋼、ステンレス鋼、アルミニウム、銅、真鍮などの導電性金属でのみ機能する。造船、建設、機械製造などの重金属加工に有効である。しかし、非金属材料は電気を通さず、プラズマアークをサポートできないため、プラズマ切断では処理できない。
切断厚み能力
レーザー切断は、薄くて中程度の厚さの材料に最も効果的である。レーザーの出力にもよるが、厚さ約25mm（1インチ）までの金属を切断できる。ほとんどの生産事例では、3～10 kWのレーザーで、20 mmまでのステンレス鋼やアルミニウムを素早くきれいに切断できる。厚い材料では、切断速度が低下し、エッジの品質がわずかに低下することがあります。
ウォータージェット切断は、最も幅広い厚さに対応できます。薄いシートから厚さ150mmを超えるスラブまで、何でも切断できます。熱ではなく水圧を利用するため、厚い素材でも精度を保つことができる。そのため、ウォータージェット切断は、他の切断方法では時間がかかるような厚い複合材、石材、硬い金属に最適です。
プラズマ切断は、通常5mmから50mm（0.2インチから2インチ）の中厚から厚みの金属板で最高の性能を発揮する。高度なプラズマシステムでは、精度はやや落ちるものの、さらに厚い部分も切断できる。プラズマ切断は、熱による歪みがあるため薄板には理想的ではありませんが、頑丈な工業用作業では優れた速度と価値を発揮します。
スピードと生産効率
切断速度と生産効率は、プロジェクトに適切なプロセスを選択する際の重要な要素です。各工法は、材料の種類や厚さによって性能が異なります。
切削速度の比較
レーザー切断は、特に最新のファイバーレーザーを使用した場合、薄板から中板の金属を最も速く切断することができます。高出力レーザーは、薄いステンレスやアルミニウムをウォータージェットの数倍の速さで切断できます。例えば、1mmのシートであれば、エッジをきれいで正確に保ちながら、1分間に数メートルの速度で加工できます。
ウォータージェット切断は、熱ではなく浸食によって材料を除去するため、切断速度が遅い。特に厚い素材や硬い素材を切断する場合、ノズルは表面を徐々に移動する必要がある。時間はかかるが、汎用性に優れ、熱によるダメージのないきれいなエッジが得られる。
プラズマ切断は、厚い金属を最も速く切断するオプションです。プラズマアークが瞬時に材料を溶かすため、厚さ数インチの鋼板をわずか数秒で切り開くことができる。レーザー切断やウォータージェット切断に比べると、エッジの精度は劣るかもしれないが、高速であるため、重作業や大規模生産に最適である。
セットアップとメンテナンス
レーザー切断システムはセットアップが迅速で、一度プログラムすれば手動による調整は最低限で済む。最新のファイバーレーザーには、効率的な材料使用のための自動焦点合わせ、高さ制御、およびネスティングソフトウェアが付属しています。メンテナンスは簡単で、オペレーターは主に光学系を清掃し、必要に応じてアシストガスを交換します。ダウンタイムが短く、安定した動作が可能なレーザーシステムは、連続生産に理想的です。
ウォータージェットシステムは、高圧ポンプと研磨剤供給システムのため、より定期的なメンテナンスが必要です。ノズル、ミキシングチューブ、シールなどの部品は、常に水と砥粒が流れているため、時間の経過とともに摩耗します。オペレーターは性能を一定に保つため、これらの部品を頻繁に交換しなければなりません。研磨剤の管理やタンクの清掃にも時間がかかります。
プラズマ切断機は頑丈で操作が簡単です。特にCNC制御ではセットアップ時間が短い。しかし、電極やノズルなどの消耗品は高熱ですぐに摩耗するため、定期的な交換が必要です。また、堆積したドロスのクリーニングやヒュームエクストラクションのメンテナンスもルーティンの一部です。このような作業があっても、プラズマ切断は信頼性が高く、高速で、メンテナンス費用も抑えられます。
コストと運営上の考慮点
コストは、切断方法を選択する際の重要な要素である。各工程には、設備価格、エネルギー使用量、メンテナンスの必要性などのバランスがある。
設備と運営費
レーザー切断システムの初期費用は最も高い。高出力ファイバーレーザーは、精密光学系、モーションコントロール、自動化機能を使用するため高価である。しかし、日々の運用コストは低い。レーザーはエネルギーを効率的に使用し、切断液や研磨剤を必要とせず、消耗品も少ない。主な継続費用は、窒素や酸素のようなアシストガスとレンズのクリーニングや交換です。
ウォータージェット切断機は、一流レーザーよりも購入コストは低いが、運用コストは高い。主なコストは、ガーネットなどの研磨剤と高圧ポンプに必要な電気代です。研磨剤は消耗が早く、その廃棄が総コストを押し上げる。ポンプやノズルなどの部品も、水と砥粒が常に流れているため、頻繁な交換が必要です。
プラズマ切断システムは、全体的に最も手頃な価格である。機械の購入費用は安く、電極やノズルなどの消耗品も安い。エネルギー使用量は中程度で、レーザーよりは高いが、それでも重い切断には効率的である。継続的なコストには、主に電気代、ガス代、細部よりもスピードやスループットが重要な作業での消耗品の交換が含まれる。プラズマ切断は、優れた価値とコスト管理を提供する。
効率と無駄
レーザー切断は、材料の使用に関して非常に効率的です。その狭い切り口と正確なパス制御はスクラップを減らし、同じシートにパーツをしっかりと入れ子にすることができます。また、精度が高いため、再加工が少なく、仕上げの必要がほとんどないため、材料と労働力の両方を節約することができます。
ウォータージェット切断は、材料の有効利用にもつながります。カッティングストリームが細いため、チタンやカーボンファイバーのような高価な素材でも、正確な配置と効率的なネスティングが可能です。シート上のどの位置からでもカットを開始できるため、無駄を最小限に抑えることができる。ただし、研磨スラッジが発生するため廃棄が必要となり、コストがかさむとともに環境効率も若干低下する。
プラズマ切断では、切り口が広くなり、エッジが粗くなるため、レーザー切断やウォータージェット切断に比べて材料の無駄が増える。また、余分な研磨や後片付けが必要になることもあります。それでも、大型で厚みのある部品の場合、プラズマの切断速度と低い運用コストは、追加的な廃棄物を上回ることがよくあります。
レーザー切断 vs ウォータージェット切断 vs プラズマ切断
| カテゴリー | レーザー切断 | ウォータージェット切断 | プラズマ切断 |
|---|---|---|---|
| 切断方法 | 集光されたレーザービームを使用して、材料を溶融または蒸発させる。 | 研磨剤を混ぜた高圧水流を使用 | イオン化ガスアークで金属を溶かす |
| 精度（公差） | ±0.001インチ - 最高精度 | ±0.003インチ - 非常に正確 | ±0.01インチ - 一般的な使用に最適 |
| エッジクオリティ | 滑らかでクリーン、バリが少ない | 滑らか、ヒートマークなし、バリなし | エッジが粗く、清掃が必要な場合がある。 |
| カーフ幅 | 非常に狭い（<0.01インチ） | やや幅広（0.02～0.04インチ） | ワイド（～0.06インチ以上） |
| 熱影響部（HAZ） | 小型で歪みが少ない | なし - コールドカット加工 | 大きい - 熱歪みを引き起こす可能性がある |
| 素材適合性 | 金属（スチール、アルミニウム、真鍮、銅）、一部のプラスチック、木材 | 金属、プラスチック、石材、ガラス、セラミック、複合材料 | 導電性金属のみ（スチール、アルミニウム、銅） |
| 厚さ範囲 | 薄い素材から中程度の素材に最適（～25mm/1インチまで） | 薄い素材から非常に厚い素材まで対応（～150 mm / 6 inまで） | 中～厚手の金属に最適（5～50 mm） |
| 切断速度 | 薄いシートから中程度のシートまで最速 | 最も遅い、材料の硬度と厚さによる | 厚い金属に最速 |
| セットアップとメンテナンス | 迅速なセットアップ、低メンテナンス、最小限の消耗品 | メンテナンスの増加（研磨剤、ポンプ、ノズルの摩耗） | 中程度のメンテナンス（電極、ノズル、ドロス洗浄） |
| 営業費用 | 高いイニシャルコスト、低いランニングコスト | イニシャルコストは中程度、ランニングコストは高い | 低いイニシャルコストとランニングコスト |
| 廃棄物 | 非常に低い - 狭いカーフと効率的なネスティング | 低 - 精密切断だが研磨屑が出る | 中程度 - カーフ幅が広く、エッジが粗い。 |
| ベストアプリケーション | 精密部品、プロトタイプ、詳細パターン | 厚い材料、混合材料、熱に敏感な部品 | 重加工、大型鉄骨構造、コスト重視のプロジェクト |
プロジェクトに適した切断方法の選択
適切な切断方法の選択は、どのような部品が必要か、どのような材料を扱うか、最終的にどの程度の精度が必要かによって異なります。それぞれの方法は、速度、コスト、品質のバランスが取れており、さまざまな目的に適しています。
決定基準
まず素材を検討することから始めましょう。薄手から中程度の金属板であれば、レーザー切断が通常、精度とスピードのベストミックスを実現します。スチールやアルミニウムのような厚い金属や導電性の金属を切断する必要がある場合は、プラズマ切断がより実用的で手頃です。非金属材料、複合材料、熱に弱い部品には、熱による損傷を避けることができるウォータージェット切断が適しています。
次に、精度とエッジの品質について考えてみましょう。レーザー切断とウォータージェット切断はどちらも、バリがほとんどない滑らかできれいなエッジを作ります。きっちりフィットしなければならない部品や、最小限の仕上げしか必要としない部品に最適です。プラズマ切断は、精度は劣るものの、エッジが多少粗くても構わない重量のある部品に適しています。
生産量も重要です。大量ロットや自動生産の場合、レーザー切断は安定した結果と迅速な納期を提供します。プラズマ切断は、厚い材料を使用する大量生産の工業用加工に最適です。ウォータージェット切断は、少量生産や試作品、さまざまな素材を使用するプロジェクトに適しています。
予算も要因のひとつだ。レーザー加工機は初期コストは高いが、効率的でメンテナンスが簡単なため、長期的なコストを抑えることができる。プラズマ切断は、一般的な加工では最も手頃なオプションです。ウォータージェット切断は、動作が遅く、研磨材を使用するため、部品単価が高くなる傾向がある。
レーザー切断が最良の選択である場合？
レーザー切断は、プロジェクトに精度、スピード、きれいな仕上がりが必要な場合の最良の選択です。ブラケット、筐体、パネルなど、厳しい公差が要求される部品に最適です。このプロセスは、試作品を数点作る場合でも、大量生産バッチを作る場合でも、一貫した品質を提供します。
レーザー切断はビームが非常に細いため、ほとんど後処理をすることなく、詳細な形状、小さな穴、正確な切断を行うことができる。ステンレス、アルミニウム、銅合金など多くの金属に対応し、さまざまなデザインに柔軟に対応できる。
エンジニア、デザイナー、製造業者にとって、レーザー切断は精度、効率、コストのバランスが取れている。これは、現代の金属加工で使用される最も信頼性の高い高度な方法の1つです。
