精度は、完璧にフィットする試作品と、組み立て中に失敗する試作品の違いを生み出します。板金加工では、わずかな誤差が隙間や振動、性能の低下につながることがあります。厳しい公差は単なる数字ではなく、すべての部品が設計通りにフィットし、機能することを保証します。
このレベルの精度を達成するためには、高度な機械が必要なだけではない。賢明な設計の選択、安定した工程管理、入念な検査が必要なのです。この記事では、厳しい公差がどのようにして達成され、どのような要因が公差に影響するのかを探ります。また、正確で信頼性の高いシートメタル部品を作るために、エンジニアとメーカーがどのように協力できるかについても説明します。
寸法精度を理解する
板金加工において、 寛容 とは、設計されたサイズと実際に完成した部品との間に許容される差のことである。切断から曲げ加工に至るまで、すべての工程にはわずかな誤差が含まれます。この誤差は、部品が意図したサイズにどれだけ近づけるべきかを定義します。公差は通常、部品に要求される精度のレベルに応じて、ミリメートル（mm）またはマイクロメートル（μm）で測定されます。
寸法精度は、組み立て時に部品がうまくフィットすることを保証します。寸法が設定公差を超えると、部品の位置が合わなくなったり、隙間が生じたりして、性能に影響を及ぼすことがあります。実用的なプロトタイプの場合、正確な寸法を維持することは、テストや実際の機能性を確保するために非常に重要です。
代表的な公差範囲
各製造工程は、異なるレベルの精度を達成する。 レーザー切断 通常、公差は約±0.1mmで、材料と切断セットアップによって異なる。 CNC加工 特に小型でより詳細な部品では、±0.05mm以内の精度を実現することが多い。
以下のようなプロセス 曲げ または成形は、より広い範囲、通常は±0.2 mmから±0.5 mmの間である。これらの工程は、スプリングバックや材料の柔軟性などの要因に影響されます。 溶接 また、特に熱によって歪みが生じた場合、組み立ての際に細かなばらつきが生じることもある。
許容能力を左右する要因
多くの要素が、部品の精度に影響を与える。材料の種類は最も重要なもののひとつである。例えば、ステンレス鋼はアルミニウムよりも複雑で柔軟性に欠け、成形や切断に対する反応に影響します。また、厚い材料は、熱膨張や機械圧力の変化により、制御が難しくなります。
機械のセットアップも大きな影響を与える。正しい較正、清潔な工具、安定した温度条件はすべて、一貫性の向上に寄与する。熟練したオペレーターと適切な検査方法も、部品が要求される範囲内に収まるのに役立ちます。
厳しい公差を維持するための課題
最新の機械であっても、すべての部品を厳しい公差内に保つことは簡単ではありません。製造の各段階で、精度や部品の一貫性に影響する小さな変化が生じる可能性があります。
材料の変形と応力
板金は熱、圧力、応力の影響を受けて変形することがある。溶接やレーザー切断では、熱によって金属が膨張し、冷えると収縮します。この過程で、反りやわずかな寸法変化が生じ、部品が意図した公差から外れることがあります。
金属内部の応力も問題を引き起こすことがある。切断前に圧延または成形された材料は、蓄積された張力を保持することがあります。その張力が解放されると、部品は曲がったりねじれたりし、平坦度や穴の配列に影響を与えます。曲げ加工では、圧力が取り除かれた後に金属が元の形状に戻ろうとするため、スプリングバックが発生します。スプリングバックの量は材料とその厚さによって異なるため、金型を調整して補正する必要があります。
機器と工具の摩耗
機械の精度は、定期的な校正とメンテナンスにかかっています。時間の経過とともに、パンチ、ダイ、カッティングヘッドが摩耗し、生産される部品がわずかに変化します。わずかな摩耗であっても、生産工程間で結果に一貫性がなくなることがあります。
定期的な点検と再校正は、安定した公差を維持するのに役立つ。CNC機械は、アライメント、バックラッシ、位置決め誤差をチェックする必要がある。工具と機械を良好な状態に保つことで、すべての部品が意図した寸法に一致し、摩耗によるばらつきを抑えることができる。
人的要因と環境要因
精度を維持するには、オペレーターの経験も重要な役割を果たす。熟練した技術者は、パラメーターを調整し、材料を管理し、問題を早期に発見する方法を知っています。それとは対照的に、些細な設定ミスや一貫性のない取り扱いは、測定のドリフトにつながる可能性があります。
温度や湿度などの環境条件も結果に影響する。金属は温度変化によって膨張したり収縮したりしますし、湿気はコーティングや接着に影響を与えます。安定した清潔な作業環境を保つことで、これらの影響を最小限に抑え、すべての部品に一貫した精度を確保することができます。
高精度プロトタイピングのためのプロセス選択
適切な製造工程を選択することは、シートメタルプロトタイピングで精密な公差を達成するための基礎となります。高精度の生産は、ばらつきを制御し、全工程を通じて一貫性を維持する方法に依存しています。
CNCレーザー切断と曲げ加工
CNCレーザー切断は、コンピューターガイドの動作により、きれいなエッジと正確な寸法を提供します。レーザーの集光ビームは、最小限の熱歪みで金属を溶融または切断し、平坦性と精度を維持するのに役立ちます。高度なCNCシステムは、公差を約±0.1 mm以内に保つことができ、各部品が意図された設計に忠実であることを保証します。自動キャリブレーションと安定した出力により、複数のシートにおける一貫性がさらに向上します。
CNCプレスブレーキは、曲げ加工において同様の精度を提供します。プログラム可能なバックゲージと角度センサーにより、各曲げ加工は繰り返し可能で正確です。速度、圧力、材料補正などのパラメータはデジタルで設定されるため、複雑な形状でも一貫した結果を得ることができます。自動化によりヒューマンエラーが減少し、生産全体を通して均一な曲げ品質を維持することができます。
精密溶接と組立
溶接の精度は、部品を公差内に保つために極めて重要である。溶接による熱は、金属の膨張と収縮を引き起こし、歪みの原因となります。精密溶接では、制御された熱と適切に設計された治具を利用して、部品を適切なアライメントに維持します。TIG溶接やレーザー溶接のような方法は、薄い金属や密着した組立部品に対して、より優れた制御を提供します。
固定具は、加工中に部品を安定させ、溶接部が冷 えるにつれてずれるのを防ぐのに役立つ。溶接順序を計画し、溶接後の矯正を施すこと で、変形をさらに抑えることができる。一貫した溶接手順により、組み立てら れた部品が意図した形状を維持することができ る。
表面仕上げの影響
表面仕上げ は化粧品のように見えるかもしれませんが、寸法にも影響します。コーティング、メッキ、研磨によって薄い材料層が追加され、厚みがわずかに変化することがあります。例えば 粉体塗装 は片側約0.05～0.15mm追加される。 陽極酸化処理 または電気めっきは、より小さいが測定可能な層を追加する。
設計者は、設計の初期段階でこのような変更を検討する必要があります。機械加工や成形中に微調整を行うことで、表面仕上げが施された時点で、完成部品が正確なサイズを満たすようになります。入念なプランニングは、公差の蓄積を防ぎ、最終アセンブリでの正確なフィットを保証します。
品質管理と検査方法
精度は、部品が製造されたら終わりというわけではありません。入念な検査により、すべての部品が設計要件を満たし、すべてのバッチで一貫した性能を発揮することが保証されます。
寸法測定技術
寸法測定は品質管理の中核である。ノギスやマイクロメーターのような簡単な工具は、素早いチェックや小さな部品の検査によく使われます。ノギスやマイクロメーターは、穴の直径、曲げ角度、エッジの距離など、迅速で信頼性の高い測定値を提供します。

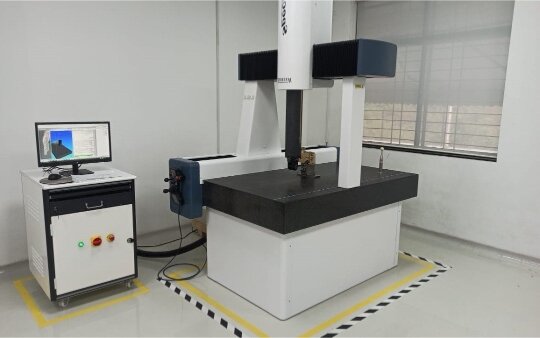

より高い精度が必要な部品や複雑な形状の部品に、 三次元測定機 が標準です。CMMは正確な3Dポイントを記録し、すべての寸法がマイクロメートルの精度で一致していることを確認します。レーザースキャナーも同様の作業を行いますが、CADモデルと比較するための詳細なサーフェスマップを生成するため、より高速に処理できます。
工程内検査と最終検査
工程内検査は、完成後ではなく、製造中に行われる。このアプローチにより、問題を早期に発見し、手戻りや材料の無駄を削減することができます。例えば、デジタルセンサーやオンマシンプローブを使用すれば、製造工程で部品の寸法を直接測定することができます。オペレーターは、部品を公差内に維持するために、すぐに微調整を行うことができます。
生産が完了すると、最終検査が行われる。寸法検査、外観検査、時には機能検査も含まれます。このステップにより、すべての完成部品が納品前に顧客要件を満たしていることが保証される。しかし、最終検査だけに頼っていると、初期段階の工程のばらつきを見落としてしまう可能性がある。工程内検査と最終検査の両方を併用することで、より強力な管理と一貫性の向上が可能になります。
統計的工程管理（SPC）
統計的工程管理（SPC）は、データを活用して工程の安定性を監視・維持します。製造から定期的に測定値を収集することで、SPCは欠陥につながる前に傾向を検出するのに役立ちます。管理図は、プロセスが設定された限界を超えてドリフトし始めたときに表示され、タイムリーな調整を促します。
SPCはばらつきの予測可能性を維持し、それを許容範囲内に保つ。SPCは、品質管理を反応的なアプローチから、問題を未然に防ぐアプローチへと変える。時間をかけて、この方法は、正確で高品質の部品を一貫して生産する、安定した反復可能なプロセスを構築します。
シェンゲンの寛容性保証へのアプローチ
精度を維持するには、構造、チームワーク、適切な技術が必要です。シェンゲンでは、最新の設備、詳細な文書化、緊密な協力体制を組み合わせ、すべての部品が公差目標を満たすようにしています。
校正機器と熟練技術者
当工房では、国際基準を満たすために定期的に校正された認定測定器を使用しています。三次元測定機（CMM）、デジタルノギス、レーザーシステムなどの機器は、使用前に検証され、一貫した精度が保証されます。
道具だけでは不十分。熟練した技術者がすべての測定を丁寧に行います。当社のチームは、検査、校正、公差分析について継続的なトレーニングを受けています。彼らは、材料や製造方法が精度にどのような影響を与えるかを理解し、品質を維持するためにリアルタイムで調整を行うことができます。
文書化された品質ワークフロー
私たちはISO規格に基づく品質管理システムに従っています。検査工程はすべて文書化されています。各バッチには、詳細な測定データ、工程管理ログ、検査レポートが含まれ、完全なトレーサビリティを実現しています。
すべての測定器は、定期的な校正スケジュールが維持されるように追跡されている。内部監査により、すべての手順がISO9001および関連規格に適合していることが確認されています。このような体制により、検査プロセスの一貫性、透明性、信頼性が保たれています。
部門を超えたコラボレーション
公差保証は生産開始前に始まります。当社のエンジニアリングチームと品質チームが協力して図面をレビューし、潜在的な課題について話し合います。早期の設計評価により、材料選択や工程選択に関連するリスクを特定することができます。
このコラボレーションにより、手戻りを減らし、設計と実際の製造能力を確実に一致させることができます。部門を越えて専門知識を共有することで、すべてのプロトタイプと製造バッチにおいて再現可能な精度と信頼性を実現しています。
製造可能な公差を設計するには？
優れた設計上の選択は、製造上の問題を防ぐのに役立ちます。公差を慎重に設定することで、性能、コスト、製造のしやすさの適切なバランスが保たれます。
機能とコストのバランス
すべての部品には、重要な部分とそうでない部分があります。ファスナーの穴、嵌合エッジ、アライメントスロットのような組み立てに影響する部分は、多くの場合、厳しい公差が必要です。機能に影響しない表面は、より緩い公差を使用することができます。公差を過剰に指定すると、性能を向上させることなく、製造コストが上昇し、リードタイムが長くなります。
設計者は、それぞれの公差が部品の目的をどのようにサポートするかを考える必要があります。可能な限り標準的な公差値を使用することで、製造はよりシンプルで一貫性のあるものになります。精度と実用性のバランスを見つけることで、メーカーは無理なく正確な部品を製造することができます。
DFM（製造可能設計）コンサルテーション
設計者と製造者の間の早期のコミュニケーションは、非現実的な公差目標を防ぎます。DFMレビューでは、生産開始前に形状、材料、工程の限界を調べます。製造業者は、機能を維持しながら生産を簡素化するための調整を提案することができます。
例えば、レーザーカットのフィーチャーが非常にタイトなアライメントを必要とする場合、設計者は一般的な機械の性能に合わせて間隔や穴径を調整することがあります。このような細部に早い段階で対処することで、後の再設計を回避し、実際の生産条件に適合する部品を確保することができます。
一般的な設計調整
ちょっとした設計上の工夫で、加工をよりスムーズに、より正確にすることができます。曲げ半径を大きくすることで、応力を軽減し、スプリングバックを最小限に抑えることができます。溶接ジョイントを単純化することで、セットアップ 時間を短縮し、熱変形を抑えることができます。穴の配置を調整したり、位置決めタブを追加することで、組立時の部品の位置合わせが改善されます。
わずかな調整でも、一貫性と再現性に大きな違いが生まれます。デザイナーとエンジニアが最初から緊密に協力することで、正確で効率的な製造が可能になり、製造上の問題が少なく高品質な結果が得られます。
公差が厳しすぎて達成できない場合は？
公差が工程で可能な範囲を超えた場合、調整が必要になります。エンジニアと設計者が早期に協力することで、生産を過度に複雑にすることなく、部品の機能を維持することができます。
エンジニアリング・レビューとフィードバック
生産が開始される前に、当社のエンジニアリング・チームはすべての図面について実現可能性を検討します。寸法、材料、工程を検証し、公差に関連するリスクを特定します。深い曲げ、狭い穴間隔、薄い壁などは、精度が問われる標準的な特徴です。
このレビューでは、エンジニアが変更が必要と思われる部分について明確なフィードバックを提供します。このような問題を早期に発見することで、失敗部品や試運転に伴う無駄な時間とコストを回避することができます。この積極的なアプローチにより、指定された公差が実際の製造能力と一致することが保証されます。
推奨される代替案
ある公差を標準加工で達成できない場合、いくつかの現実的な選択肢がある。公差の範囲をわずかに広げることで、多くの場合、同じ機能を維持しながら生産を容易にすることができる。アルミニウムの代わりにステンレス鋼のような、より安定した材料を選択することで、熱歪みを減らすことができます。
非常に高い精度が要求される形状の場合、成形や溶接を行った後に、CNCフライス加工などの二次加工で寸法を精密にすることができます。この組み合わせにより、局所的な精度でコスト効率の高い加工が可能になり、性能と効率のバランスが取れます。
シェンゲンの設計変更サポート
シェンゲンでは、公差が厳しすぎる場合の設計調整をお手伝いします。当社のエンジニアがCADファイルをレビューし、精度と製造性のバランスを取る実用的な更新を提案し、最適な設計を保証します。
また、最適化された公差、材料、工程を反映した修正2Dおよび3D図面も提供します。量産を開始する前に、試作品でこれらの調整を検証します。緊密な連携により、すべての部品が正確で機能的であり、信頼性の高い生産が可能であることを保証します。
お客様の部品がそれにふさわしい精度を満たしていることを確認する準備はできていますか？公差の実現可能性について図面を確認しましょう。 今すぐCADファイルをアップロード当社のエンジニアが、製造可能性、精度、コスト効率について評価します。
