Konstrukteure stehen oft vor Problemen, wenn Teile nicht wie geplant passen oder funktionieren. Dies geschieht in der Regel aufgrund der Verwechslung von zwei Schlüsselbegriffen - Toleranzen und Toleranzen. Ingenieure, Maschinenbauer und Einkäufer müssen wissen, wie sich diese Begriffe auf das Ergebnis eines Produkts auswirken. Selbst der fortschrittlichste Fertigungsprozess kann ohne klare Richtlinien zu Nacharbeit oder Fehlern führen.
Die Toleranz ist der Bereich der akzeptablen Abweichung in den Abmessungen eines Teils. Eine Toleranz ist eine geplante Differenz zwischen zwei zusammenpassenden Teilen. Die Toleranz steuert, was erlaubt ist. Die Toleranz legt den Abstand oder die Passung zwischen den Teilen fest. Die Kenntnis beider Werte hilft den Teams zu entscheiden, wie locker oder fest ein Teil sein sollte. Dies gewährleistet eine reibungslose Funktion, eine gute Montage und minimalen Ausschuss.
Diese beiden Begriffe klingen ähnlich. Ihre Rolle bei der Entwicklung und Herstellung ist jedoch sehr unterschiedlich. Schauen wir sie uns genauer an.
Toleranzen in der Konstruktion: Die Grundlagen, die Sie kennen müssen
Jedes von Ihnen entworfene Teil hat eine bestimmte Größe. Aber in der realen Produktion kann diese Größe nicht jedes Mal perfekt sein. Hier kommt die Toleranz ins Spiel.
Was ist Toleranz in der Technik?
Unter Toleranz versteht man den zulässigen Bereich, in dem ein Maß von seiner angegebenen Größe abweichen darf. Es ist eine Möglichkeit zu sagen: "Dieses Teil muss nicht exakt sein, aber es muss innerhalb dieser Grenzen bleiben." Ohne Toleranz müsste jedes Teil perfekt sein. Das ist aber nicht realistisch.
Wenn zum Beispiel ein Loch mit 10 mm ± 0,1 mm angegeben ist, kann es zwischen 9,9 mm und 10,1 mm groß sein. Dieser kleine Bereich ermöglicht eine zuverlässige Massenproduktion von Teilen.
Arten von Toleranzen: Einseitige, zweiseitige und Grenzwerte
Toleranzen können auf verschiedene Arten dargestellt werden, die jeweils für unterschiedliche Konstruktionsanforderungen geeignet sind:
- Einseitige Duldung erlaubt Abweichungen in einer Richtung. Beispielsweise bedeutet 10 mm +0,2 / -0,0, dass das Teil nur größer, nicht kleiner werden kann.
- Bilaterale Toleranz erlaubt Abweichungen in beide Richtungen. Eine gängige Form ist ±0,1 mm, wobei ein 10-mm-Teil 9,9 mm bis 10,1 mm betragen kann.

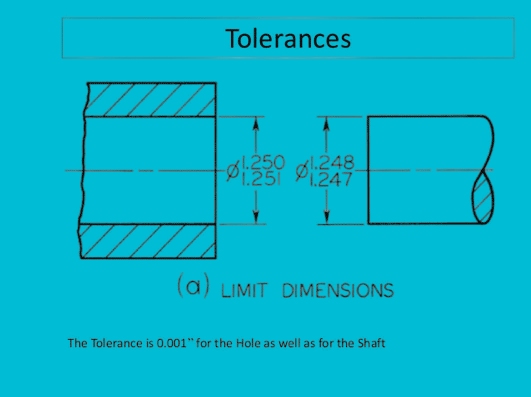

- Grenzwerttoleranz gibt direkt die Ober- und Untergrenze an. Anstelle von 10 mm ±0,1 mm sagen Sie 9,9 mm bis 10,1 mm.
Grundlagen der geometrischen Bemaßung und Tolerierung (GD&T)
GD&T fügt der Toleranz eine weitere Ebene hinzu. Sie kontrolliert nicht nur die Größe, sondern auch die Form, Ausrichtung und Position. Dies ist nützlich, wenn Teile auf bestimmte Weise passen oder sich bewegen müssen.
Symbole werden verwendet, um Dinge wie Ebenheit, Parallelität oder Konzentrizität darzustellen. Zum Beispiel muss ein Zylinder über seine Länge mit einer Genauigkeit von 0,02 mm gerade bleiben.
Zulagen im Ingenieurwesen: Von Anfang an die richtige Einstellung
Die Toleranz regelt die geplante Differenz zwischen zwei zusammenpassenden Teilen. Sie entscheidet darüber, wie eng oder locker die Teile zusammenpassen.

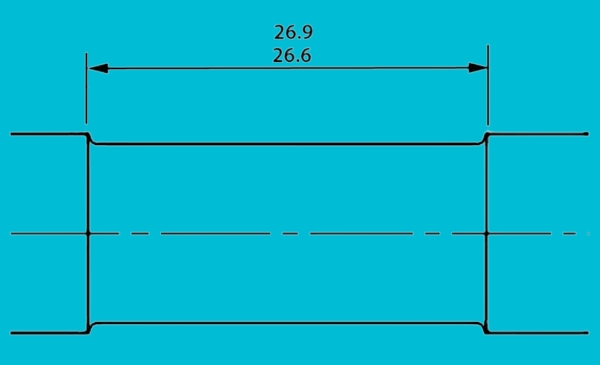

Was bedeutet Zulage in der Technik?
Unter Toleranz versteht man die absichtliche Lücke oder Überlappung zwischen Teilen, bevor sie zusammengebaut werden. Im Gegensatz zur Toleranz, die Abweichungen zulässt, ist die Toleranz eine feste Konstruktionsentscheidung. Sie legt den Mindestabstand oder die maximale Überschneidung fest.
Ist eine Welle 10 mm und die Bohrung 10,1 mm, beträgt das Aufmaß 0,1 mm. Ist die Bohrung 9,9 mm groß, beträgt das Aufmaß 0,1 mm Übermaß. Damit wird gesteuert, wie die Teile passen - ob sie gleiten, festhalten oder eindrücken.
Zulage in Bohrloch- und Schachtsystemen
Bei den meisten Konstruktionen bleibt ein Teil konstant und der andere ändert sich. Dies ist die Idee hinter den Systemen Hole Basis und Shaft Basis.
- Bohrung Basis System: Das Loch behält die gleiche Größe. Der Schaft wird angepasst, um die Passung zu kontrollieren. Dieses System ist gebräuchlicher, da Standardwerkzeuge und -bohrer Löcher mit fester Größe herstellen.
- Welle Basis System: Die Schaftgröße bleibt gleich. Das Loch ändert sich, um die erforderliche Passform zu erhalten. Weniger häufig, aber in bestimmten Fällen nützlich.
Arten von Passungen: Spielraum, Übergang und Interferenz
Passungen bestimmen, wie leicht sich Teile zusammenfügen. Es gibt drei Haupttypen:
- Spielpassung: Die Welle ist immer kleiner als das Loch. Die Teile gleiten oder drehen sich leicht.
- Übergangspassform: Der Schaft und die Bohrung sind sehr eng beieinander. Je nach den tatsächlichen Werten können sich die Teile verschieben oder es ist ein leichter Druck erforderlich, um sie zusammenzufügen.
- Presspassung: Die Welle ist größer als das Loch. Die Teile müssen zusammengepresst werden. So entsteht eine feste, dichte Verbindung.
Feste vs. schwimmende Befestigungsmittel Bedingungen
In Baugruppen werden Verbindungselemente durch Löcher geführt. Wenn beide Löcher in ihrer Position fixiert sind, handelt es sich um ein festes Befestigungselement. Wenn sich eine Bohrung bewegen oder verschieben kann, handelt es sich um ein bewegliches Befestigungselement.
Feste Bedingungen erfordern engere Ausrichtungstoleranzen. Schwimmende Bedingungen bieten mehr Spielraum für Anpassungen während der Montage.
Tolerieren vs. Zulassen: Klare Unterschiede, die Sie kennen sollten
Beide beeinflussen die Passgenauigkeit von Teilen. Toleranz und Aufmaß sind jedoch nicht dasselbe. Beide haben eine unterschiedliche Funktion in der Konstruktion und Produktion.
Konzeptionelle Unterschiede
Bei der Toleranz geht es um Abweichungen. Sie legt den akzeptablen Bereich fest, in dem ein Teil von seiner Idealgröße abweichen darf.
Bei der Zulässigkeit geht es um die Absicht. Sie definiert den geplanten Unterschied zwischen zusammenpassenden Teilen, noch bevor eine Abweichung auftritt.
Kurz gesagt, Toleranz ist flexibel, Zulage ist festgelegt.
Funktionale Unterschiede in der Montage
Die Zugabe entscheidet über die Art der Passung: locker, fest oder gepresst. Sie gibt an, wie sich die beiden Teile beim Zusammenfügen verhalten werden.
Die Toleranz stellt sicher, dass die endgültigen Teile innerhalb der Grenzen liegen. Sie stellt sicher, dass der Entwurf passt, auch wenn die Teile mit leichten Unterschieden hergestellt werden.
Duldung dient einem Zweck. Toleranz stellt sicher, dass das Ziel erreicht wird.
Auswirkungen auf Herstellung und Inspektion
Engere Toleranzen bedeuten mehr Präzision. Das erhöht die Kosten und die Prüfzeit.
Toleranzen wirken sich auf die Art und Weise aus, wie Teile zu montieren sind. Es beeinflusst Entscheidungen wie Einpressen oder Einschieben oder wie viel Kraft für den Zusammenbau erforderlich ist.
Bei der Inspektion wird die Toleranz gemessen und überprüft. Die Zulässigkeit wird in der Entwurfsphase überprüft.
Beispiele aus der realen Welt
Slip-Fit-Getriebe brauchen ein geringes Spiel. Die Toleranzen sorgen dafür, dass sie gleiten, aber nicht wackeln.
Einpresslager brauchen eine Übermaßtoleranz. Toleranzen verhindern, dass die Teile zu locker oder zu fest sitzen.
Laptop-Scharniere Übergangspassungen verwenden. Spielraum schafft reibungslose Bewegung. Die Toleranz sorgt dafür, dass es auf Dauer so bleibt.
| Aspekt | Toleranz | Erlaubnis |
|---|---|---|
| Konzept | Zulässige Schwankungen der Teilegröße | Beabsichtigter Unterschied zwischen zusammenpassenden Teilen |
| Zweck | Kontrolliert die Fertigungsgenauigkeit | Sorgt für den richtigen Sitz der Teile |
| Gilt für | Merkmale einzelner Teile | Beziehung zwischen zwei Teilen |
| Wann definiert | Bei der Teilebemessung | Bei der Passformgestaltung (z. B. Schaft und Bohrung) |
| Auswirkungen auf die Montage | Gewährleistet, dass die Teile innerhalb der Funktionsgrenzen bleiben | Bestimmt, ob Teile gleiten, einpressen oder halten |
| Auswirkungen auf die Kosten | Engere Toleranz = höhere Kosten | Zulage wirkt sich hauptsächlich auf die Funktion und nicht auf die Kosten aus |
| Inspektion | Geprüft mit Messinstrumenten | Überprüft in der Entwurfsphase |
| Beispiel | 10mm ±0,1mm Loch (Bereich 9,9-10,1mm) | 0,1mm Spiel zwischen 10mm Welle und 10,1mm Bohrung |
Wie sich Toleranzen auf Produktionsentscheidungen und Kosten auswirken？
Jede Toleranzwahl wirkt sich direkt darauf aus, wie die Teile hergestellt, gemessen und montiert werden.
Einfluss auf Bearbeitungsprozesse
Geringe Toleranzen sind leichter zu bearbeiten. Die meisten Standardwerkzeuge können das Ziel ohne großes Einrichten treffen.
Enge Toleranzen erfordern spezielle Werkzeuge, langsamere Geschwindigkeiten und eine genauere Kontrolle. Das bedeutet mehr Zeit und höhere Kosten.
Die Einhaltung einer Toleranz von ±0,01 mm bei der CNC-Bearbeitung ist viel schwieriger als ±0,1 mm. Es kann eine spezielle Vorrichtung oder zusätzliche Schritte erfordern.
Wie strenge Toleranzen die Kosten erhöhen？
Engere Toleranzen bedeuten:
- Mehr Werkzeugverschleiß
- Mehr Schrott
- Mehr Zeit für Einrichtung und Messung
- Höhere Kontrollanforderungen
Jedes dieser Probleme führt zu mehr Arbeit oder Verzögerungen. Deshalb sollten Konstrukteure enge Toleranzen nur dann verwenden, wenn die Funktion es erfordert.
Toleranzstapel in der Baugruppenkonstruktion
Jedes Teil in einer Baugruppe hat seine eigene Toleranz. Wenn man sie zusammenzählt, können sie die endgültige Passform oder Bewegung beeinflussen. Dies wird als Toleranzüberlagerung.
Wenn sie nicht kontrolliert wird, kann sie dazu führen, dass Teile falsch ausgerichtet werden oder sich verklemmen. Stapelbildung ist ein verstecktes Risiko in großen Baugruppen. Konstrukteure müssen sie frühzeitig einplanen.
Einsatz von Software zur Toleranzanalyse
Moderne CAD-Werkzeuge können simulieren, wie sich Toleranzen auf eine Baugruppe auswirken.
Software wie CETOL, SolidWorks TolAnalyst oder Sigmetrix kann dies zeigen:
- Schlimmstenfalls passt
- Statistische Ergebnisse
- Risikobereiche
Wie kann die Zulässigkeit bei der Auswahl von mechanischen Konstruktionen in der Praxis helfen？
Das Spiel hat erheblichen Einfluss darauf, wie sich Teile bewegen, halten oder verschleißen. Ein angemessenes Spiel kann den Unterschied zwischen einer reibungslosen Montage und einem defekten Teil ausmachen.
Entwerfen für zusammenpassende Teile
Wenn zwei Teile zusammenpassen, entscheidet die Toleranz darüber, wie sie zusammenwirken. Sie gibt an, ob sie frei gleiten, fest einrasten oder mit Kraft zusammengefügt werden müssen.
Ingenieure verwenden Aufmaße, um die genaue Passform von Wellen, Löchern, Stiften und Befestigungselementen zu planen. Dies hilft, lose Verbindungen oder komplexe Baugruppen zu vermeiden.
Wie wirkt sich die Zulage auf Abnutzung, Belastung und Spiel aus?
Spielpassungen verringern die Reibung. Ein zu großes Spiel kann jedoch Vibrationen, Geräusche oder frühzeitigen Verschleiß verursachen.
Presspassungen halten fest, auch unter Belastung. Sie können jedoch zu Spannungsaufbau oder Beschädigungen bei der Montage führen, wenn sie nicht sorgfältig ausgelegt sind.
Fallstudien: Wellen, Lager und Buchsen
- Wellen und Lager: Für eine reibungslose Drehung ohne Taumeln ist ein geringes Spiel erforderlich.
- Buchsen: Häufig werden Presspassungen verwendet, damit sie auch unter Krafteinwirkung oder Drehung an ihrem Platz bleiben.
- Getriebeteile: Verwenden Sie Übergangspassungen für präzise Bewegungen mit minimalem Spiel.
Jeder Fall braucht seinen eigenen Beihilfeplan, damit er wie vorgesehen funktioniert.
Erlaubnis für 3D-Druck und CNC-Bearbeitung
In 3d DruckenDer Spielraum muss die Materialschrumpfung und die Genauigkeit des Druckers berücksichtigen. Üblich ist ein Abstand von 0,2-0,5 mm zwischen den Teilen.

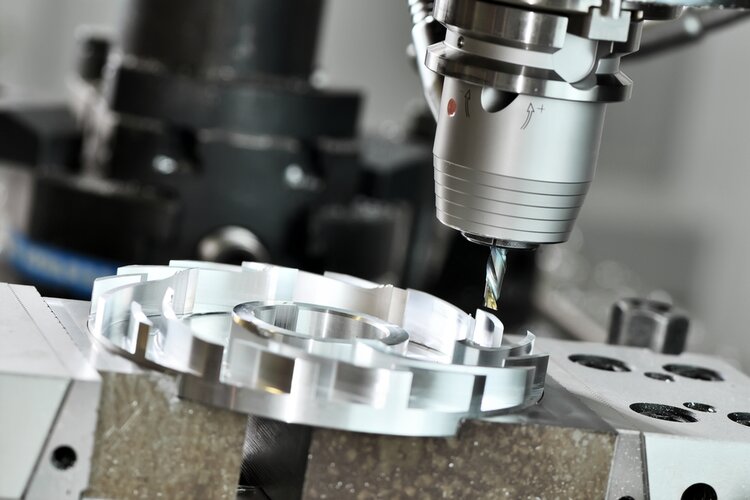

In CNC-BearbeitungDas Aufmaß ist leichter zu kontrollieren. Wärmeausdehnung, Werkzeugverformung oder Endbearbeitungsgänge wirken sich jedoch immer noch auf die Endgröße aus. Eine gute Planung gewährleistet, dass die Teile ohne zusätzliche Nacharbeit passen.
Warum das Hinzufügen von Toleranzen und Toleranzen Ihren Entwurf verbessert？
Bei gutem Design geht es nicht nur um Formen oder Funktionen. Es stellt auch sicher, dass die Teile ohne Probleme hergestellt, montiert und verwendet werden können.
Verhindert Probleme bei der Montage
Offensichtliche Toleranz- und Aufmaßwerte stellen sicher, dass die Teile so zusammenpassen, wie sie sollen. Kein Rätselraten. Kein Einpressen von Teilen in die richtige Position. Das bedeutet weniger Verzögerungen bei der Montage und ein geringeres Ausfallrisiko.
Verbessert die Produktleistung
Ein gut geplantes Aufmaß kann das Spiel verringern, die Stabilität erhöhen oder für ein reibungsloses Gleiten sorgen. Korrekte Toleranzen sorgen dafür, dass das Produkt gleichmäßig läuft, ohne zu schnell zu verschleißen.
Reduziert Ausschuss und Nacharbeit
Enge, unklare oder fehlende Toleranzen führen häufig zu Ausschuss. Das Hinzufügen präziser Spezifikationen hilft den Herstellern, das Ziel zu erreichen und kostspielige Nacharbeit zu vermeiden.
Beschleunigt die Fertigung
Wenn Maschinenbediener den zulässigen Bereich kennen, können sie schneller und mit größerer Sicherheit arbeiten. Das reduziert die Zykluszeit und den Einrichtungsaufwand.
Erleichtert die Inspektion
Festgelegte Grenzwerte erleichtern den Inspektoren die Überprüfung der Teilegrößen. Mit den richtigen Messgeräten oder CMM-Werkzeugen können sie die Einhaltung schnell bestätigen.
Unterstützt die Austauschbarkeit
Teile, die mit Standardpassungen und -toleranzen entworfen wurden, können leichter ausgetauscht oder ersetzt werden. Dies ist bei der Massenproduktion oder bei Reparaturarbeiten von entscheidender Bedeutung.
Wie Ingenieure und Konstrukteure Toleranzen und Toleranzen effektiv anwenden können？
Die korrekte Anwendung von Toleranzen und Aufmaßen hilft, Fehler zu vermeiden, Kosten zu kontrollieren und die Qualität der Teile zu verbessern.
Tipps für die Angabe von praktischen Toleranzen
- Passen Sie die Toleranz an die Funktion an. Machen Sie sie nicht enger, als sie sein muss.
- Verwenden Sie nach Möglichkeit Standardtoleranzbereiche. Das spart Kosten und reduziert die Komplexität.
- Erkundigen Sie sich bei Ihrem Fertigungsteam. Sie werden wissen, was für ihre Maschinen angemessen ist.
Vermeiden Sie die Falle, enge Toleranzen zu verwenden, "nur um sicher zu gehen". Das schadet oft mehr als es nützt.
Gleichgewicht zwischen Kosten, Präzision und Leistung
Fragen Sie sich zunächst, was das Teil leisten muss. Dann entscheiden Sie, wie genau die Größe sein muss.
Engere Toleranzen sind teurer. Verwenden Sie sie nur, wenn sie die Leistung oder Lebensdauer des Produkts verbessern.
Für die meisten mechanischen Teile sind ±0,1 mm ausreichend. Verringern Sie den Wert nur, wenn dies für die Passform, die Dichtung oder die Bewegungssteuerung erforderlich ist.
Kommunikation von Toleranzen in technischen Zeichnungen
Verwenden Sie klare Symbole und einheitliche Einheiten.
Befolgen Sie Standardformate wie:
- Linear: 50,00 ± 0,05 mm
- Grenze: 49,95 - 50,05 mm
- GD&T: Verwenden Sie Feature-Kontrollrahmen für geometrische Toleranzen
Fügen Sie Notizen hinzu, wenn bestimmte Merkmale einer besonderen Kontrolle bedürfen. Prüfen Sie die Zeichnung vor der Freigabe immer doppelt.
Verringerung der Nacharbeit durch klare Zulässigkeitsspezifikationen
Geben Sie bei der Konstruktion von Passungen, insbesondere bei Einpress- oder Schiebeteilen, das Aufmaß deutlich an.
Geben Sie an, ob es sich um ein System mit Bohrung oder mit Welle handelt. Fügen Sie einen Hinweis auf die Art der Passung hinzu: Spiel, Übergang oder Übermaß.
Ein einfacher Hinweis wie "0,1 mm Spielpassung erforderlich" kann später stundenlange Nacharbeiten verhindern.
Schlussfolgerung
Toleranz und Aufmaß mögen ähnlich klingen, aber sie haben unterschiedliche Funktionen in der Konstruktion. Die Toleranz steuert, wie stark die Größe eines Teils variieren kann. Die Toleranz legt den geplanten Spalt oder die Überschneidung zwischen zwei Teilen fest. Die Toleranz gewährleistet, dass die Teile innerhalb sicherer Grenzen hergestellt werden. Toleranzen stellen sicher, dass die Teile wie vorgesehen passen und funktionieren.
Ein klarer und praktischer Einsatz von beidem hilft, Probleme bei der Montage zu vermeiden, den Ausschuss zu reduzieren und die Kosten in Grenzen zu halten. Konstrukteure sollten ein Gleichgewicht zwischen Präzision und Herstellbarkeit herstellen und Passungen und Toleranzen in ihren Zeichnungen klar angeben.
Benötigen Sie Hilfe bei der Herstellung von Teilen mit engen Toleranzen oder bei der Bestimmung der richtigen Aufmaße für Ihre Konstruktion? Kontaktieren Sie uns für fachkundige Unterstützung beim Prototyping und bei der Herstellung von kundenspezifischen Metallteilen.
FAQs
Können Toleranz und Erlaubnis gleich Null sein?
Theoretisch, ja. Aber in der Praxis ist eine Nulltoleranz oder ein Nulltarif unrealistisch. Alle Fertigungsverfahren haben ihre Grenzen. Ein Nullwert bedeutet, dass die Teile perfekt sein müssen, was die Kosten und die Komplexität in die Höhe treibt.
Warum sind Toleranzen notwendig, wenn ein Spielraum vorhanden ist?
Die Toleranz legt die beabsichtigte Passung zwischen zwei Teilen fest. Mit der Toleranz wird die Abweichung während der Produktion kontrolliert. Ohne Toleranz kann man nicht sicherstellen, dass das Aufmaß erreicht wird. Beide sind für zuverlässige Ergebnisse erforderlich.
Wie wählen Designer die richtige Toleranz?
Beginnen Sie mit der Funktion. Fragen Sie sich, was das Teil tun muss. Dann schauen Sie, wie es zu anderen Teilen passt. Verwenden Sie Standardtoleranztabellen zur Orientierung. Wenn Sie unsicher sind, sprechen Sie mit dem Maschinenbauer oder Hersteller.
Ist knapper immer besser, wenn es um Toleranz geht?
Nein. Engere Toleranzen erhöhen die Kosten, den Zeitaufwand und die Schwierigkeiten. Verwenden Sie sie nur, wenn die Funktion eine Abdichtung, Ausrichtung oder Bewegungskontrolle erfordert. Für viele Teile ist ein geringerer Toleranzbereich völlig ausreichend.
