Производители часто сталкиваются с проблемами при изготовлении сложных деталей. Многие из них требуют более жестких допусков и более быстрых сроков изготовления. Стандартные токарные станки не могут справиться с любой формой или углом. Если вам нужно быстро изготовить сложные детали, вам помогут 5-осевые токарные станки. Эти станки режут материалы под разными углами за один установ, что экономит время и снижает количество ошибок.
Многие мастерские переходят на 5-осевые токарные станки для достижения лучших результатов. Интересно, как работают эти станки и на что они способны? Это руководство поможет вам начать работу.

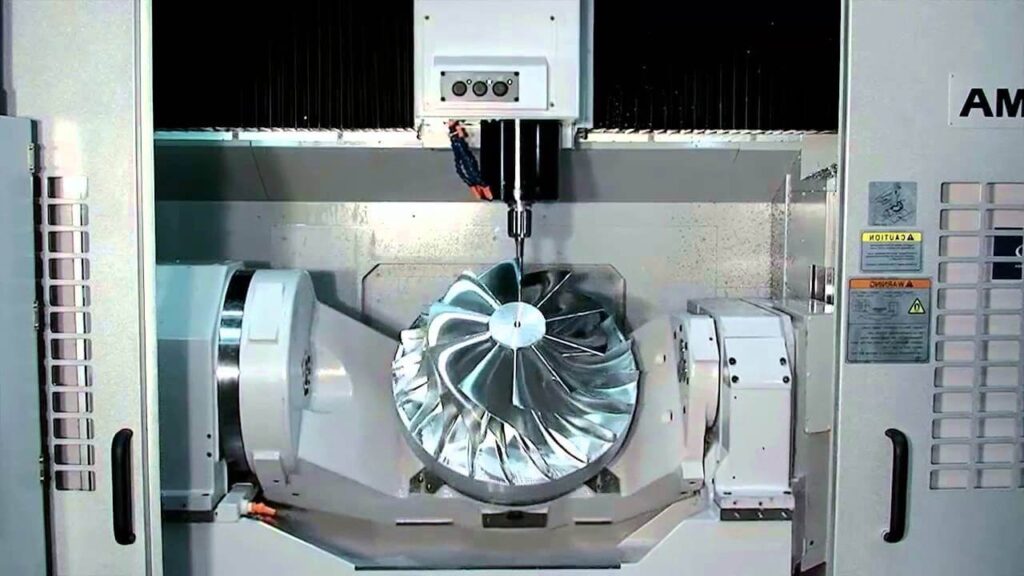

Что такое токарный станок с 5 осями?
Пятиосевой токарный станок - это станок с ЧПУ, в котором режущий инструмент вращается и перемещается по пяти осям. К ним относятся обычные линейные оси X, Y и Z, а также две поворотные оси, часто обозначаемые как A и B или B и C. Такая настройка позволяет инструменту приближаться к детали практически под любым углом.
Станок может поворачивать деталь и фрезеровать сложные элементы, не вынимая ее из патрона. Это снижает ошибки при перестановке и повышает общую точность. Это большой шаг вперед по сравнению с 3-осевыми и даже 4-осевыми установками, где часто требуется множество операций и приспособлений.
Одним словом, он объединяет в одном станке функции токарной и фрезерной обработки. Поэтому его часто используют для обработки деталей с кривыми, подрезами или многосторонними элементами.
Эволюция технологии многоосевой обработки
Переход от ручных токарных станков к многоосевым станкам с ЧПУ происходил на протяжении десятилетий. Первые станки с ЧПУ использовали 2 или 3 оси и требовали многократной настройки для сложных деталей. Такие настройки замедляли производство и увеличивали количество ошибок.
По мере роста спроса на более жесткие допуски и ускорение производства производители разрабатывали 4-осевые и 5-осевые системы. Эти станки обеспечивали большую свободу движений и сокращали ручной труд.
Сегодня 5-осевые токарные станки стали более доступными и недорогими, чем когда-либо. Они используются во многих отраслях промышленности - от аэрокосмической до медицинской - где точность и эффективность имеют решающее значение.

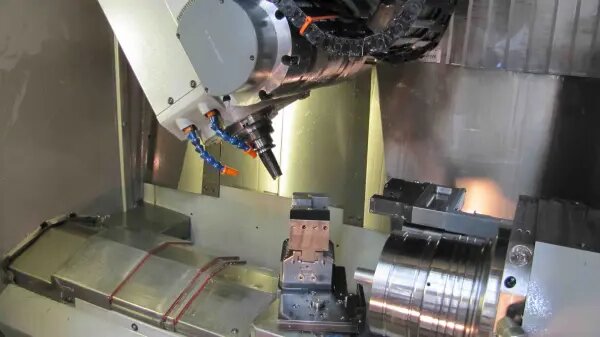

Принцип работы 5-осевого токарного станка
Пятиосевые токарные станки сочетают в себе токарную и фрезерную обработку. Они перемещают инструмент или деталь по пяти управляемым траекториям для создания сложных геометрических форм.
Понимание вращательных и линейных осей
Пятиосевой токарный станок движется в трех линейных направлениях - X, Y и Z. Это то же самое, что и в большинстве базовых станков.
- Ось X перемещает инструмент из стороны в сторону.
- Ось Y перемещает его вперед и назад.
- Ось Z перемещает его вверх и вниз.
Кроме того, он вращается вокруг двух осей - A, B или C, в зависимости от установки. Эти вращения позволяют инструменту или детали наклоняться и поворачиваться, что означает, что инструмент может достигать углов, которые невозможны при использовании 3-осевого станка.
Эта дополнительная свобода позволяет станку вырезать элементы со всех сторон детали без ее перестановки.
Одновременная и индексированная пятиосевая обработка
Существует два способа работы 5-осевого станка: одновременный и индексированный.
При одновременной 5-осевой обработке все пять осей перемещаются одновременно. Она используется для обработки деталей очень сложной формы, например лопаток турбин или медицинских имплантатов. Она позволяет за один проход вырезать плавные кривые и детализированные элементы.
При 5-осевой обработке с индексацией деталь сначала устанавливается в фиксированное положение, а затем выполняется резка с помощью 3-осевого перемещения. Это проще, но все равно сокращает количество настроек. Это полезно для деталей, которым требуется резка под несколькими углами, но не под всеми сразу.
Оба метода повышают эффективность. Выбор зависит от того, насколько сложной является деталь.
Как движется машина во время работы?
Во время обработки инструмент или деталь вращаются и смещаются в соответствии с запрограммированной траекторией. Токарный станок может вращать заготовку, а фрезерная головка наклоняется и режет под разными углами.
Например, шпиндель может вращать деталь, а револьверная головка фрезерует элементы сбоку. Поворотные оси наклоняют инструмент для резки наклонных поверхностей. Контроллер синхронизирует все движения.
Такая координация позволяет 5-осевому токарному станку создавать детали с кривыми, наклонами и отверстиями под нечетными углами - и все это за один установ.
Процесс настройки и эксплуатации
Работа на 5-осевом токарном станке требует планирования, настройки и тщательного контроля. Каждый шаг влияет на точность детали и скорость обработки.
Подготовка заготовки и инструментов
Начните с выбора подходящего сырья. Заготовка должна быть достаточно большой для обработки, но не слишком габаритной. Надежно закрепите ее в патроне или приспособлении. Плохой зажим может вызвать вибрацию или движение.
Затем выберите инструменты для токарной и фрезерной обработки. Используйте держатели инструментов, соответствующие шпинделю и револьверной головке станка. Дважды проверьте длину инструмента и состояние пластин. Изношенные инструменты снижают точность и повышают вероятность поломки во время резки.
Точно устанавливайте смещения инструмента. Неправильные смещения могут привести к столкновениям или браку деталей.
Программирование с помощью программного обеспечения CAM
Создайте траекторию инструмента с помощью программного обеспечения CAM (Computer-Aided Manufacturing). Программное обеспечение преобразует дизайн вашей детали в точные инструкции для станка.
При работе по 5 осям ориентация инструмента должна совпадать с поверхностью детали в каждой точке. Это требует правильной настройки углов поворота осей и скорости подачи.
Программное обеспечение CAM также определяет смену инструмента, скорость вращения шпинделя и использование СОЖ. Этот этап очень важен для сложных деталей. Любая ошибка здесь может привести к плохим результатам или сбоям.
Моделирование траектории инструмента и предотвращение столкновений
Прежде чем отправить код на станок, проведите полную симуляцию с помощью программного обеспечения CAM. Это покажет, как движется инструмент и может ли он задеть что-либо.
Следите за такими проблемами, как:
- Столкновение держателя инструмента с деталью или корпусом станка
- Быстрые движения, превышающие допустимые пределы
- Пропущенные функции из-за плохой ориентации
При необходимости скорректируйте траекторию инструмента или ограничения станка. Хорошее моделирование помогает выявить проблемы на ранней стадии, до того как они станут причиной простоя или выхода детали из строя.
Мониторинг и корректировка в режиме реального времени
После запуска программы внимательно следите за ее работой. Проверьте, нет ли необычных звуков, отклонения инструмента или плохой обработки поверхности. Это может свидетельствовать об износе инструмента или ошибках программирования.
Многие станки теперь оснащены датчиками, которые проверяют нагрузку, температуру и вибрацию шпинделя. Эти данные можно использовать для точной настройки скоростей и подач.
Если задание выполняется в большом объеме, просмотрите несколько первых частей, прежде чем продолжить работу. Вносите небольшие изменения в режиме реального времени, чтобы повысить точность или скорость. Поддержание стабильности процесса во время первого запуска помогает уменьшить количество проблем в последующих партиях.
Преимущества использования 5-осевого токарного станка
5-осевые токарные станки обладают очевидными преимуществами в точности, скорости и гибкости. Эти преимущества помогают предприятиям оставаться конкурентоспособными и соответствовать более жестким производственным требованиям.
Повышенная точность и качество обработки поверхности
Поскольку деталь остается в одном положении, вероятность ошибок, вызванных перестановкой, меньше. Инструмент может обрабатывать несколько поверхностей за один проход, улучшая выравнивание и сохраняя жесткие допуски. Кроме того, плавные движения инструмента по пяти осям позволяют добиться лучшей чистоты поверхности.
Сокращение времени установки и ручной перестановки
Традиционные станки часто требуют нескольких настроек, чтобы охватить все стороны детали. Каждая повторная настройка требует времени и увеличивает вероятность ошибок. 5-осевой токарный станок сокращает или устраняет эти дополнительные шаги. Он обрабатывает сложные детали за один проход.

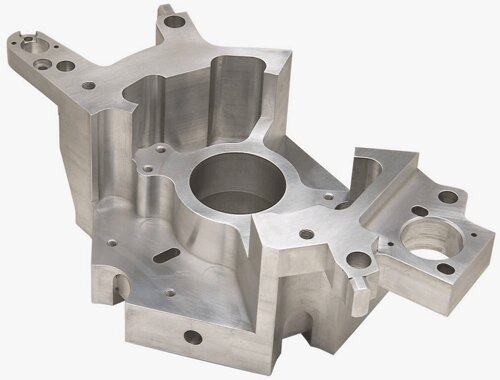

Повышение сложности деталей при меньшем количестве операций
Изогнутые поверхности, глубокие карманы и нестандартные углы трудно обрабатывать стандартными инструментами. Но 5-осевой токарный станок справится с ними с легкостью. Вы можете разрабатывать детали более сложных форм, не разделяя их на отдельные этапы.
Снижение производственных затрат с течением времени
Хотя 5-осевые станки стоят дороже, они позволяют сэкономить деньги в долгосрочной перспективе. Меньшее количество настроек означает меньшее количество приспособлений и меньше ручного труда. Более быстрые циклы и более высокая производительность снижают количество брака. А высокая повторяемость снижает затраты на контроль и доработку.
Проблемы и ограничения
Даже несмотря на многочисленные преимущества, 5-осевые токарные станки сопряжены с определенными трудностями. Прежде чем включить его в рабочий процесс, предприятиям необходимо тщательно продумать план.
Высокая первоначальная стоимость инвестиций
5-осевые токарные станки стоят дороже стандартных. В стоимость входит сам станок, современные системы управления и инструменты для настройки. Некоторые модели также нуждаются в специальных приспособлениях и принадлежностях, что может оказаться сложной задачей для небольших магазинов или начинающих компаний с ограниченным бюджетом.
Требуется квалифицированный оператор
Управление 5-осевым токарным станком - дело непростое. Для этого требуется опыт программирования ЧПУ, настройки станка и проверки деталей. Не каждый машинист обладает такими навыками, а поиск и обучение квалифицированного персонала требует времени и денег.
Программное обеспечение и сложность программирования
Программирование для 5-осевой обработки сложнее, чем для 3-осевой. Программное обеспечение CAM должно обрабатывать наклоны, повороты и многоугольные траектории движения инструмента. Небольшие ошибки в углах или длине инструмента могут привести к сбою. Программное обеспечение стоит дороже, а для выполнения симуляций требуется быстрый компьютер.
Применение в различных отраслях промышленности
5-осевые токарные станки используются во многих отраслях. Эти станки помогают изготавливать детали с жесткими допусками и гладкой поверхностью за меньшее количество операций.
Аэрокосмическая промышленность
Детали для аэрокосмической промышленности часто имеют изогнутые поверхности, сложные контуры и плотную посадку. На 5-осевых токарных станках можно обрабатывать лопатки турбин, корпуса и структурные компоненты, не перемещая деталь между установками. Это снижает количество ошибок и обеспечивает лучшую балансировку и прочность.
Медицинский
Медицинские детали - маленькие, детализированные и часто изготовленные из прочных материалов, таких как нержавеющая сталь или титан. Токарный станок с 5 осями позволяет с высокой точностью вырезать костные винты, хирургические инструменты и имплантаты.
Автомобильная промышленность
Поставщики автомобилей используют 5-осевые токарные станки для изготовления деталей двигателя, трансмиссии и подвески. Эти детали часто требуют обработки под разными углами. Благодаря меньшему количеству настроек станки позволяют сократить время выполнения заказа и удовлетворить потребности крупносерийного производства.
Оборона и энергетика
В оборонной промышленности и энергетике компоненты часто сталкиваются с жесткими условиями эксплуатации. Детали должны быть прочными, точными и надежными. В качестве примера можно привести детали ракет, компоненты топливных систем и разъемы. 5-осевые токарные станки обрабатывают экзотические материалы и производят детали сложной формы, отвечающие строгим стандартам качества.
Сравнение 5-осевых токарных станков с другими станками с ЧПУ
Понимание того, как 5-осевые токарные станки соотносятся с другими машинами, поможет вам решить, что лучше всего подходит для вашего рабочего процесса.
Трехкоординатная фрезеровка против пятикоординатной токарной обработки
3-осевое фрезерование Использует линейные перемещения по осям X, Y и Z для резки неподвижной заготовки. Он подходит для плоских деталей, пазов и простых контуров. Но он не справляется с угловыми элементами или деталями со сложной геометрией.
5-осевое точение сочетает в себе фрезерование и превращение. Она добавляет две поворотные оси, позволяя инструменту или детали наклоняться во время резки. Это позволяет получить доступ к нескольким сторонам детали за одну установку.
Трехкоординатные фрезерные станки могут потребовать приспособленияДля выполнения большего объема работ, чем может сделать 5-осевой токарный станок за один проход, необходимо использовать несколько станков или дополнительные установки.
Когда следует выбирать многоосевую обработку？
Выбирайте 5-осевую обработку, когда:
- Детали имеют элементы с нескольких сторон
- Вам нужна высокая чистота поверхности и точность
- Перестановка приведет к увеличению риска или времени
- Геометрия включает подрезы или изгибы
- Скорость производства и повторяемость имеют значение
Для простых, плоских деталей или при небольших бюджетах по-прежнему хорошо подходят 3-осевые станки. Однако если деталь становится сложнее, токарный станок с 5 осями экономит время, повышает качество и снижает стоимость детали.
Советы по выбору подходящего 5-осевого токарного станка
Выбор подходящего станка зависит от типа деталей, которые вы производите, и от вашего текущего оборудования. Вот ключевые факторы, на которые следует ориентироваться при принятии решения.
Учитывайте геометрию и размер деталей
Начните с изучения формы и размеров деталей. Если ваши детали нуждаются в многосторонней резке, глубоких полостях или отверстиях под углом, вам может подойти 5-осевой токарный станок.
Проверьте максимальный диаметр точения и вылет фрезы. Станок должен быть способен обрабатывать самые крупные детали без превышения пределов оси.
Кроме того, избегайте чрезмерных покупок. Компактная 5-осевая модель может быть более экономичной, если большинство деталей небольшие и простые.
Оценка допусков и требований к поверхности
Некоторые виды работ требуют жестких допусков и гладкой отделки. Высокоточный 5-осевой токарный станок поможет вам выполнить эти требования за меньшее количество операций.
Проверьте рейтинг повторяемости станка. Если ваша работа требует этого, обратите внимание на такие опции, как высокоскоростные шпиндели, термоконтроль и системы контроля инструмента.
Чем лучше контроль и стабильность станка, тем легче достичь поставленных целей по точности.
Оценка возможностей цеха и квалификации операторов
Пятиосевые станки нуждаются в пространстве, мощности и чистых условиях. Убедитесь, что в вашем цехе есть место для установки, тележек с инструментами и систем охлаждения.
Кроме того, изучите опыт вашей команды, если операторы впервые работают с 5-осевой обработкой, и запланируйте обучение. Некоторые станки имеют удобные интерфейсы, но программное обеспечение CAM требует знаний и внимательности.
Кривая обучения может замедлить производство и увеличить расходы, если ваша команда не готова к этому.
Заключение
Пятиосевой токарный станок сочетает в себе токарную и фрезерную обработку для создания сложных деталей за меньшее количество установок. Он перемещается по пяти осям для резки деталей под разными углами с высокой точностью, что позволяет сократить ручную перестановку, сократить время производства и улучшить качество обработки поверхности.
