Está a tentar imprimir logótipos ou gráficos transparentes em superfícies curvas ou irregulares? Muitos artigos, como botões de máquinas e peças electrónicas, necessitam de marcações pequenas mas limpas. Os métodos de impressão tradicionais muitas vezes não conseguem lidar bem com formas complexas. A impressão por tampografia ajuda a resolver este problema. Funciona bem em superfícies complicadas e oferece flexibilidade, velocidade e pormenores finos.
A tampografia pode criar marcas de longa duração em metal, plástico, vidro ou cerâmica. Este método funciona tanto para tiragens de grande volume como para trabalhos personalizados. Se quiser saber porque é que tantas indústrias dependem deste processo, continue a ler.
O que é a impressão em bloco?
A impressão por tampografia é um método de impressão utilizado para aplicar imagens 2D em objectos 3D. Funciona através de um processo indireto. Uma almofada de silicone macio recolhe a tinta de uma placa gravada e pressiona-a sobre a superfície de um produto. A placa, também conhecida como cliché, contém a imagem. A almofada transfere a imagem envolvendo a forma do objeto.
Este método é também conhecido como tampografia ou impressão tampo. É ideal para imprimir em objectos com formas complexas. Estas incluem superfícies curvas, côncavas, convexas, cilíndricas ou texturadas. A tampografia permite marcar peças que seriam difíceis ou impossíveis de marcar utilizando a serigrafia ou a impressão digital.
É amplamente utilizada para logótipos, gráficos e símbolos em áreas pequenas ou de difícil acesso. Indústrias como a eletrónica, dispositivos médicos, automóvel e artigos promocionais recorrem a esta técnica.
Componentes principais de uma máquina de impressão por tampografia
Cada peça de uma máquina de tampografia tem a sua função. Estas peças trabalham em conjunto num ciclo definido para garantir que a impressão sai sempre limpa e nítida. Aqui está uma descrição dos principais componentes.
Placa de impressão (Cliché)
A placa de impressão contém a imagem que se pretende imprimir. O desenho é gravado ou gravado na superfície. Esta parte gravada contém a tinta. O resto da chapa permanece seco. As placas podem ser feitas de aço ou polímero, consoante o número de impressões necessárias.
Copo de tinta
O copo de tinta armazena a tinta e espalha-a pela placa de impressão. Move-se sobre a placa, pressiona e enche o desenho gravado com tinta. Ao mesmo tempo, raspa a tinta extra da superfície. Isto mantém a tinta apenas nas áreas que dela necessitam. O copo também cobre a placa para evitar que a tinta seque demasiado depressa.
Almofada de transferência de silicone
A almofada de transferência recolhe a tinta da placa e pressiona-a sobre o produto. É feita de silicone macio, pelo que pode dobrar-se em torno de curvas ou alcançar áreas irregulares. As almofadas existem em diferentes formas e níveis de dureza, dependendo da forma da peça que está a ser impressa.
Base da máquina e acessórios
A base da máquina mantém o produto imóvel durante a impressão. São frequentemente adicionadas fixações personalizadas para manter as peças no sítio certo. Isto ajuda a evitar erros de impressão e mantém os resultados iguais de peça para peça.
Sistema de controle
O sistema de controlo controla o tempo e o movimento da máquina. Indica ao tinteiro quando deve mover-se, à almofada quando deve subir e descer e quanto tempo deve demorar cada passo. Algumas máquinas funcionam à mão, mas a maioria é alimentada por pressão de ar ou motores eléctricos para funcionamento automático.

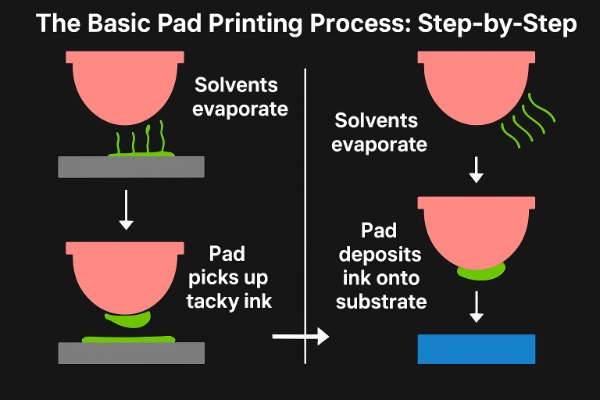

Como funciona a impressão em bloco？
A impressão por tampografia segue um ciclo simples, passo a passo. O objetivo é mover a tinta da placa gravada para a peça sem perder a qualidade da imagem. Eis como funciona.
Passo 1: Preenchimento de tinta na posição inicial
O copo de tinta selado assenta sobre a obra de arte gravada na placa de impressão (cliché). Cobre completamente a área da imagem e preenche o desenho gravado com tinta. Esta posição é designada por posição inicial.
Passo 2: Exposição da tinta
O copo de tinta desliza para longe do desenho gravado, removendo o excesso de tinta e expondo a área da imagem gravada. A tinta deixada na obra de arte gravada começa a ficar ligeiramente pegajosa quando exposta ao ar, facilitando a transferência.
Passo 3: Recolha de imagem por almofada de silicone
A almofada de transferência de silicone é pressionada sobre a placa de impressão. Ao comprimir, força o ar para fora e levanta a tinta pegajosa da imagem gravada para a superfície da almofada.
Passo 4: Transferência da tinta para a almofada
Quando a almofada de silicone se afasta, a camada pegajosa de tinta transfere-se de forma limpa da placa para a almofada. Uma fina camada de tinta permanece no trabalho artístico gravado na placa.
Etapa 5: Re-entintamento da placa
O copo de tinta move-se simultaneamente de volta para a sua posição inicial sobre o trabalho artístico gravado, enchendo novamente a área da imagem gravada com tinta. Isto prepara a chapa para o ciclo de impressão seguinte.
Etapa 6: Impressão na superfície do produto
A almofada de silicone move-se para a frente e pressiona a superfície do produto - a tinta é transferida da almofada para o objeto. Após a aplicação da tinta, a almofada levanta-se e regressa à sua posição inicial, completando o ciclo de impressão.
Quais são as diferenças entre a serigrafia e a tampografia?
Ambos impressão de tela e a tampografia são utilizadas para decorar peças. Mas funcionam de formas diferentes e adaptam-se a várias formas e necessidades de produção. Eis como se comparam.
Superfícies adequadas
A impressão serigráfica funciona melhor em superfícies planas e ligeiramente curvas. Utiliza uma tela de malha para pressionar a tinta através de um estêncil sobre a peça. Se a superfície for muito irregular ou complexa, a impressão serigráfica pode não funcionar bem.
A impressão por tampografia é mais flexível. Pode imprimir em superfícies planas, redondas, côncavas ou texturadas. A almofada de silicone macio adapta-se a diferentes formas, tornando-a ideal para peças 3D como botões, bolas de golfe ou dispositivos médicos.
Resolução e detalhe da imagem
A impressão em tampografia oferece maior detalhe e uma qualidade de imagem mais nítida. É excelente para linhas finas, pequenos logótipos e texto minúsculo. É por isso que é frequentemente utilizada para eletrónica, ferramentas ou peças pequenas.
A impressão serigráfica funciona bem para desenhos arrojados e cores sólidas. Mas pode não tratar pormenores maravilhosos de forma tão limpa como a tampografia.
Manuseamento de tinta e cor
A impressão serigráfica permite camadas de tinta mais espessas e cores vivas e arrojadas. É excelente para artigos de exterior onde são necessárias impressões brilhantes e duradouras.
A impressão em tampografia utiliza películas de tinta mais finas. É ideal para trabalhos de alta precisão em que o controlo da cor e a clareza são importantes. Pode exigir tipos de tinta especiais para uma melhor aderência em alguns materiais.
Velocidade de produção
A impressão serigráfica pode ser mais rápida para grandes tiragens, especialmente com configurações automatizadas. Uma vez configurada, imprime rapidamente em lotes de artigos semelhantes.
A impressão por tampografia é melhor para tiragens mais curtas ou trabalhos de produtos mistos. A configuração é mais rápida e mais flexível, o que a torna ideal para alterar desenhos ou formas de peças.
Considerações de custo
A impressão serigráfica pode ter custos de configuração mais elevados devido à criação da tela. Mas torna-se mais económica para tiragens de grande volume.
A impressão em tampografia tem custos de configuração mais baixos e funciona bem para lotes pequenos a médios. Oferece um melhor valor quando se trata de muitos tipos de produtos ou logótipos diferentes.
Os prós e contras da tampografia
A impressão por tampografia é amplamente utilizada devido à sua flexibilidade e precisão. Mas, como qualquer método de fabrico, tem vantagens e desvantagens. Aqui está um olhar claro sobre as vantagens e desvantagens.
Prós:
- Alto detalhe e precisão: Ideal para criar designs complexos em itens pequenos.
- Versatilidade em superfícies: Eficaz mesmo em superfícies curvas, irregulares e texturizadas.
- Compatibilidade de materiais: trabalha em diversos materiais, incluindo plásticos e metais.
- Precisão de cores: Capaz de registro preciso de cores em impressões multicoloridas.
- Personalização: Pode se adaptar rapidamente a formas e designs personalizados.
Contras:
- Custo de configuração inicial: Custos iniciais mais elevados devido a placas e almofadas personalizadas
- Espessura da tinta: Uma espessura limitada da camada de tinta pode afetar a opacidade da cor.
- Manutenção: É necessária manutenção regular de blocos e chapas de impressão.
- Velocidade de produção: Este método pode ser mais lento para lotes grandes do que outros métodos.
Aplicações comuns em todos os sectores
A impressão por tampografia é utilizada em muitas indústrias porque funciona bem em diferentes materiais e formas. Imprime detalhes finos em peças que outros métodos não conseguem. Eis algumas das principais aplicações.
Eletrónica
A tampografia é utilizada para marcar botões, interruptores, controlos remotos e teclados. Estes artigos têm frequentemente superfícies pequenas ou curvas. A tampografia aplica símbolos, texto e ícones com nitidez e forte aderência.
Dispositivos médicos
As peças médicas necessitam de marcações limpas e exactas. A tampografia aplica logótipos, marcas de dosagem ou etiquetas a seringas, cateteres, inaladores e outras ferramentas de plástico ou metal. O processo é limpo e funciona bem com tintas amigas da esterilização.
Componentes Automotivos
As peças automóveis, como os controlos do painel de instrumentos, os botões ou as luzes indicadoras, utilizam frequentemente a tampografia. Pode ser utilizada em superfícies de plástico, borracha e metal revestido. As marcas impressas mantêm-se nítidas mesmo com uma utilização frequente.
Artigos promocionais
Canetas, porta-chaves, suportes para telemóveis e canecas são frequentemente impressos com este método. A impressão em tampografia é económica e adapta-se facilmente a diferentes formas e materiais de produtos.
Industrial
O equipamento industrial requer frequentemente etiquetas permanentes ou símbolos de segurança nas peças. A impressão por tampografia acrescenta estes pormenores ao metal caixas, painéisou ferramentas. Tem um bom desempenho mesmo em superfícies irregulares ou rugosas.
Factores a considerar durante a impressão em bloco
A qualidade da impressão em tampografia depende do controlo cuidadoso de vários elementos-chave. Cada parte da configuração afecta a qualidade da transferência da imagem para o produto. Eis o que deve ser tido em conta.
Tipo e viscosidade da tinta
A tinta deve corresponder ao material do produto. Algumas superfícies necessitam de uma tinta de secagem rápida. Outras necessitam de uma forte aderência ou resistência ao desgaste.
A viscosidade, ou espessura da tinta, também é importante. Se a tinta for demasiado espessa, não será bem transferida. Se for demasiado fina, pode esbater-se ou espalhar-se. Os níveis de solvente devem ser ajustados para manter a tinta pegajosa no momento certo.
Qualidade do Cliché (Prato)
A imagem gravada na chapa deve ser nítida e limpa. Uma gravação deficiente conduz a impressões incompletas ou desfocadas.
Os clichés de aço duram mais tempo e são utilizados para séries de grande volume. As chapas de polímero são mais económicas e adequadas para pequenos lotes. A profundidade da gravação afecta a quantidade de tinta que a chapa retém, o que tem impacto na qualidade da impressão.
Forma e dureza da almofada
A almofada deve adaptar-se à forma da peça. Uma almofada redonda pode funcionar para superfícies curvas, enquanto uma almofada plana se adequa a peças planas.
A dureza da almofada controla a pressão que aplica. Uma almofada macia pode dobrar-se em torno de formas. Uma almofada mais dura proporciona impressões mais nítidas, mas pode falhar pontos em superfícies irregulares.
Pressão e velocidade de impressão
Demasiada pressão pode distorcer a imagem ou danificar a peça. Demasiada pouca pressão deixa a tinta para trás. A velocidade também é importante. Se o ciclo for demasiado lento, a tinta pode secar antes da transferência. Se for demasiado rápido, a tinta pode ficar manchada.
Os operadores ajustam frequentemente a velocidade e a pressão com base no tipo de tinta, na forma da peça e no material da almofada. Um equilíbrio correto assegura um resultado limpo e repetível.
Conclusão
A tampografia é uma forma simples e flexível de adicionar imagens ou texto a um produto. Utiliza uma almofada de silicone suave para mover a tinta de uma placa gravada para uma superfície. Este método funciona bem em formas planas, curvas ou irregulares. Pode imprimir detalhes finos como pequenos logótipos, números ou símbolos com uma precisão razoável.
Quer impressões nítidas e fiáveis nas suas peças? Contactar a nossa equipa para ver como a impressão por tampografia pode apoiar os seus produtos.
