Já alguma vez se interrogou sobre os diferentes tipos de máquinas CNC e como podem revolucionar os seus projectos de fabrico ou de bricolage? Bem, eu já passei por isso, e deixem-me dizer-vos que compreender estas máquinas pode ser uma mudança decisiva. Vamos mergulhar juntos no mundo das máquinas CNC!
As máquinas CNC variam muito, cada uma concebida para tarefas de fabrico específicas. Os principais tipos incluem fresadoras, tornos, cortadores de plasma e outros, cada um oferecendo capacidades únicas para cortar e moldar materiais com precisão.
Fique por aqui, e eu guiá-lo-ei pelos 10 tipos mais comuns de máquinas CNC. Em pouco tempo, estará a escolher a máquina perfeita para o seu projeto!
Fresadoras CNC #1: a espinha dorsal da maquinagem
É possível comparar Fresagem CNC As máquinas são os cavalos de batalha no mundo da maquinagem. Estas máquinas são incrivelmente versáteis e utilizadas em muitas indústrias, desde a aeroespacial à joalharia. Funcionam através da rotação de uma ferramenta para remover materiais de uma peça fixa. Isto permite-lhes produzir peças com uma precisão e eficiência que os processos manuais não conseguem igualar.
A capacidade das fresadoras CNC de trabalharem com múltiplos eixos é uma das suas características mais impressionantes. As fresadoras CNC primárias funcionam nos eixos X, Y e Z. Os modelos mais avançados, no entanto, podem trabalhar com 4 ou 5 eixos. Isto permite formas e geometrias mais complexas. O movimento multi-eixo permite-lhes produzir peças intrincadas e detalhadas. Isto é crucial no mundo atual de alta tecnologia.
Tornos CNC #2: Mestres da simetria
Os tornos CNC são mestres em simetria quando se trata de maquinagem. Imagine uma máquina que molda a sua peça de trabalho com várias ferramentas de corte enquanto gira. Os projectistas criam estes tornos para obterem precisão e eficiência. Podem criar componentes perfeitamente simétricos, quer se trate de um pequeno parafuso ou de um importante componente aeroespacial.
Os tornos CNC, ao contrário das fresadoras, são utilizados principalmente para operações de torneamento. O material roda num eixo, com ferramentas de corte posicionadas em diferentes ângulos para remover o material. Este processo é semelhante ao de um oleiro que utiliza uma roda para moldar o barro, mas a precisão necessária é muito maior.
Os tornos CNC podem efetuar tarefas complexas de forma rápida e eficiente. Podem perfurar, furar e roscar, o que é essencial para criar componentes cilíndricos complexos. A repetibilidade e a consistência da tecnologia CNC tornam-na tão atractiva. Uma vez programados, os tornos podem produzir milhares de peças idênticas, cumprindo rigorosos padrões de qualidade.

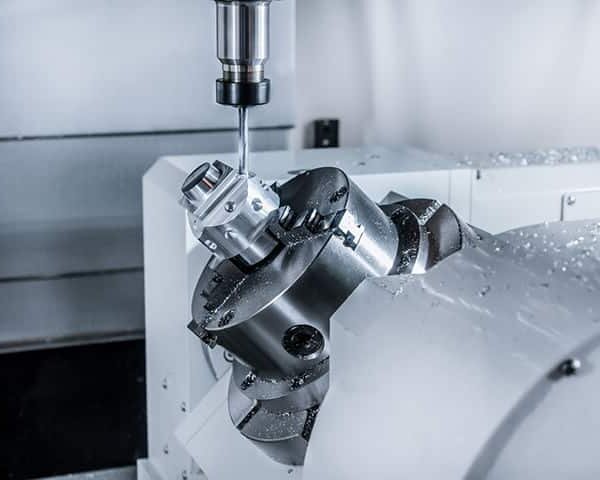

#3 Precisão em todos os ângulos: Máquinas CNC de 5 eixos
As máquinas CNC de 5 eixos são os ginastas do mundo da maquinagem. Elas flexionam e giram para obter precisão em todos os ângulos. Estas máquinas oferecem mais dois eixos do que os modelos de 3 eixos. Podem agora abordar uma peça de trabalho a partir de qualquer ângulo, abrindo novas possibilidades de maquinação.
O nome "5 eixos", neste caso, refere-se ao número de direcções em que a ferramenta de corte se pode mover. Para além dos eixos X, Y e Z padrão, as máquinas de 5 eixos permitem a rotação em torno do eixo X (eixo A) ou do eixo Y (eixo B). A ferramenta de corte pode aproximar-se da peça de trabalho em qualquer ângulo. Isto torna possível a criação de formas e geometrias complexas que anteriormente eram inimagináveis.
Estas máquinas podem produzir peças complexas e pormenorizadas sem necessitar de várias configurações. A criação de um componente complexo na maquinagem tradicional pode exigir a deslocação da peça de trabalho entre várias máquinas. No entanto, um CNC de 5 eixos completa frequentemente o trabalho numa única configuração. Não só poupa tempo, como também reduz a sua margem de erro ao mover e reposicionar uma peça de trabalho.
#4 O escultor artístico: Router CNC
Os routers CNC combinam o melhor da arte e da engenharia de precisão. São semelhantes aos escultores, mas em vez de utilizarem cinzéis e martelos, utilizam ferramentas de ponta para moldar e esculpir materiais, desde metais macios a madeira. É como ver um artista controlado por computador a trabalhar.
Os routers CNC são conhecidos pela sua capacidade de produzir desenhos complexos. Estas máquinas são normalmente utilizadas no trabalho da madeira para criar tudo, desde simples esculturas 3D a recortes complexos. Imagine designs ornamentados de portas de armários, sinalética personalizada ou esculturas complexas em relevo. Estas máquinas são capazes de tudo isto.
Os routers CNC funcionam principalmente ao longo de três eixos (X, Y, Z) e movem o seu eixo para seguir estas trajectórias para moldar e cortar o material. Os modelos avançados podem também ter eixos adicionais para ângulos e movimentos mais complexos. As máquinas funcionam através da tradução de um desenho digital em gravações e cortes físicos.
Cortador de plasma #5: Os Hotshots
Cortadores de plasma são os audazes do mundo CNC; podem cortar metal tão facilmente como uma faca quente corta manteiga. Estas máquinas fundem e cortam metal utilizando um fluxo de plasma de alta velocidade aquecido a uma temperatura muito elevada. As máquinas são como se estivessem a manejar o próprio sol para cortar materiais.
A versatilidade e a velocidade dos cortadores de plasma CNC tornam-nos tão fixes. Estas máquinas podem cortar aço, aço inoxidável, alumínio e metais de latão. São, por isso, indispensáveis a indústrias como a construção naval, a indústria automóvel e o fabrico de equipamento pesado. Estas máquinas podem cortar placas de metal espessas para criar componentes estruturais ou padrões intrincados para decoração.
Estes cortadores são exactos. Os sistemas controlados por computador permitem-lhes produzir cortes limpos e precisos com o mínimo de corte. Também podem lidar com desenhos intrincados e cortes complexos. É possível inclinar a tocha de plasma para cortes em bisel, acrescentando um outro nível de versatilidade.
#6 Os magos do metal: Máquinas de descarga eléctrica
As máquinas de descarga eléctrica (EDM) são os mágicos do mundo CNC. Manipulam o metal utilizando o poder das descargas eléctricas. As máquinas geram uma série de descargas eléctricas rápidas entre o elétrodo (a ferramenta de corte) e a peça de trabalho. Estas descargas criam um calor intenso, que derrete e vaporiza o material com grande precisão. É possível esculpir com um raio!
A capacidade da EDM para cortar materiais rígidos com uma precisão incrível torna-a mágica. A EDM pode cortar metais como o titânio, as superligas e o aço endurecido, que são difíceis de maquinar com os métodos tradicionais. São, por isso, indispensáveis para as indústrias que exigem precisão e elevada dureza dos materiais, como a aeroespacial, a automóvel e o fabrico de ferramentas e moldes.
A EDM divide-se em dois tipos: EDM de fio e EDM de matriz. A EDM de fio é um tipo de EDM que utiliza um fio fino e flexível como elétrodo. É ideal para contornos delicados e formas complexas. A EDM por penetração utiliza um fio pré-formado para criar formas complexas ou cavidades no material. Ambos os tipos podem criar formas geométricas complexas e cortes exactos que seriam impossíveis de obter com outras técnicas de maquinagem.
#7 Cortadores a laser de precisão com feixe
Cortadores a laser são os atiradores de elite do mundo CNC. Utilizam o poder da luz para cortar materiais com extrema precisão. Estas máquinas altamente sofisticadas utilizam um feixe de laser concentrado num ponto minúsculo. Podem cortar ou gravar muitos materiais, incluindo metais, plásticos, madeira, vidro, etc.
A precisão de um cortador a laser CNC é espantosa. O cortador a laser CNC pode produzir cortes excelentes tão pequenos como uma fração de milímetro. Isto permite a realização de desenhos complexos que são impossíveis de obter com outros métodos de corte. São perfeitos para aplicações que requerem precisão e detalhe, como o fabrico de produtos electrónicos, a produção de artes plásticas ou o trabalho complexo em madeira.
Os cortadores a laser são conhecidos pela sua versatilidade. Podem cortar material e gravar padrões e imagens complexas. É possível definir a potência e a velocidade desejadas. Isto permite-lhe efetuar cortes precisos ou gravar desenhos complexos na superfície do material.
Cortador de jato de água #8: O poder da água
Cortadores de jato de águaAs máquinas de corte CNC, gigantes que utilizam água e abrasivos para cortar materiais, são potentes mas precisas. Imagine uma poderosa corrente de água concentrada que pode cortar metal, compósitos e pedra. Os cortadores de jato de água têm capacidades impressionantes.
Estas máquinas utilizam água a alta pressão misturada com um material abrasivo, como a granada, para corroer o material e cortá-lo. É o mesmo que a erosão na natureza, mas com uma precisão e velocidade verdadeiramente espantosas. Os cortadores de jato de água são incrivelmente versáteis. Sem criar calor, podem cortar praticamente qualquer material - cerâmica, metais, vidro ou borracha espessa. A ausência de calor tem várias vantagens, incluindo a redução da possibilidade de o material alterar as suas propriedades.
As máquinas de corte por jato de água são conhecidas pela sua precisão de corte sem rebarbas. Também não requerem acabamentos adicionais. Os cortes são suaves e limpos, essenciais quando a estética é uma prioridade ou as peças têm de se encaixar suavemente.
#9 Os deslocadores de forma: Fresadoras CNC 3D
As máquinas de fresagem CNC 3D dão vida ao mundo digital com as suas inovadoras capacidades tridimensionais. Estas máquinas ultrapassam a fresagem CNC tradicional, permitindo a criação de peças e componentes com geometria complexa e detalhes intrincados para além de superfícies planas e linhas rectas.
A capacidade de trabalhar ao longo de vários eixos em simultâneo é o que torna a fresagem CNC 3D única. Ao contrário da fresagem convencional, que trabalha principalmente em três eixos (XYZ), a fresagem 3D pode utilizar máquinas de 4 ou 5 eixos. Isto permite que a ferramenta seja movida e rodada de formas que não seriam possíveis apenas com movimentos de três eixos. Isto abre um novo mundo de possibilidades para a criação de desenhos complexos e pormenorizados.
As aplicações da fresagem CNC 3D podem ser variadas e vastas. Estas máquinas podem produzir formas aerodinâmicas complexas em componentes aeroespaciais, implantes médicos intrincados, esculturas detalhadas e modelos arquitectónicos.
#10 A máquina de acabamento perfeita: Rectificadoras CNC
As rectificadoras CNC, as perfeccionistas da família CNC, são conhecidas por alcançarem a mais alta precisão e os acabamentos mais perfeitos. As rectificadoras CNC são cruciais no mundo das máquinas-ferramentas, onde a qualidade da superfície e a precisão do corte podem fazer uma enorme diferença.
Os projectistas criam estas máquinas para refinar superfícies de acordo com especificações precisas. Atingem níveis de suavidade, exatidão e precisão vitais para componentes de alta precisão. As rectificadoras CNC asseguram a suavidade e a precisão das superfícies de peças automóveis, componentes aeroespaciais ou dispositivos médicos.
As rebarbadoras CNC utilizam uma roda rotativa para remover materiais, semelhante a uma lixa, mas com maior precisão e controlo. Estas máquinas podem trabalhar com vários materiais, incluindo metais e plásticos. São ferramentas versáteis para os maquinistas.
Qual é o melhor tipo de máquina CNC?
Ao selecionar a máquina CNC adequada para si, é essencial considerar vários factores que influenciam o desempenho e a adequação do seu projeto. Este guia ajudá-lo-á a tomar uma decisão mais informada.
Compreender os requisitos do seu projeto
- Complexidade das peças: Avalie a complexidade das peças que você planeja produzir. Você está projetando formas simples ou precisa de formas 3D complexas?
- Tipos de materiais: Diferentes máquinas CNC lidam com materiais diferentes. Considere os materiais que você usará – madeira, metal, plástico, etc.
- Volume de produção: Determine seu volume de produção. Você pode precisar de máquinas mais robustas, como tornos CNC e fresadoras, para produção em alto volume.
Considere as capacidades da máquina
- Amplitude de movimento: Para cortes simples, máquinas de 3 eixos serão suficientes, mas para geometrias mais complexas, você deve considerar máquinas multieixos ou de 5 eixos.
- Exatidão e precisão: Se você precisa de alta exatidão e precisão para seu projeto, escolha máquinas com resolução mais fina.
- Velocidade e potência: Verifique a velocidade e a potência da máquina ao trabalhar com materiais duros.
Espaço de trabalho e restrições de tamanho
- Tamanho da máquina: certifique-se de que a máquina caiba no seu espaço de trabalho. Máquinas maiores precisam de mais espaço e geralmente são mais potentes.
- Ambiente de espaço de trabalho: Considere o ambiente onde a máquina irá operar, incluindo ventilação para cortadores a laser.
Orçamento e custo-benefício
- Investimento inicial: Máquinas CNC de última geração, como multieixos e 5 eixos, podem ser caras. Verifique se o seu investimento está de acordo com o retorno esperado do projeto.
- Custos operacionais: Considere o custo de consumíveis, manutenção e consumo de energia.
Conclusão
As máquinas CNC são essenciais no mundo da engenharia de precisão e da fabricação moderna. Cada tipo tem suas capacidades únicas e cada um desempenha uma função específica. Essas ferramentas, desde a fresadora CNC robusta e flexível até as complexas máquinas de precisão de 5 eixos e multieixos, revolucionaram a forma como produzimos e criamos uma ampla gama de itens.
Qualquer pessoa do setor manufatureiro, desde designers e engenheiros até amadores, deve compreender os diferentes tipos de máquinas CNC. Cada máquina tem pontos fortes: o roteador CNC artístico, o poderoso cortador de plasma ou o cortador a laser de precisão. Este conhecimento permite melhores decisões na seleção da máquina correta para executar tarefas específicas, mas também abre um novo mundo de possibilidades de design e inovação.
