A criação de protótipos pode ser um obstáculo para muitas empresas que se esforçam por dar vida a ideias. O desafio reside em equilibrar a velocidade, a precisão e o custo, assegurando simultaneamente que o projeto cumpre os requisitos funcionais. A prototipagem de chapa metálica oferece uma solução prática, permitindo aos engenheiros e fabricantes testar e aperfeiçoar os seus projectos antes de se comprometerem com a produção em grande escala.
Quer conhecer os pormenores específicos sobre os métodos de prototipagem de chapa metálica e as suas aplicações? Nas próximas secções, irei analisar os principais aspectos.
O que é a prototipagem de chapa metálica?
A prototipagem de chapa metálica transforma conceitos de design em peças metálicas testáveis. Faz a ponte entre os desenhos digitais e os produtos físicos.
Definição e conceitos básicos
A prototipagem de chapa metálica é o processo de criação de modelos físicos ou amostras de produtos utilizando materiais de chapa metálica. Estes protótipos são fabricados para testar e validar o design, a funcionalidade e a capacidade de fabrico de um produto antes de passar à produção em grande escala.
O processo envolve normalmente técnicas como o corte a laser, a dobragem CNC, a soldadura e a moldagem para criar peças que se assemelham muito ao produto final. A criação de protótipos permite aos fabricantes identificar falhas de conceção, otimizar os métodos de produção e garantir que o produto cumpre os requisitos de desempenho.
Diferenças entre prototipagem e produção em grande escala
A principal distinção entre prototipagem e produção em grande escala reside no seu objetivo e escala:
| Aspeto | Prototipagem | Produção em grande escala |
|---|---|---|
| Propósito | Testar a conceção, a funcionalidade e a capacidade de fabrico | Produção em massa para utilização final |
| Quantidade | 1-25 unidades (normalmente) | Centenas a milhares de unidades |
| Flexibilidade | Elevado; permite alterações de conceção | Baixo; optimizado para eficiência |
| Custo por unidade | Mais elevado devido à configuração e personalização | Menor devido a economias de escala |
| Prazo de execução | Mais curto para o desenvolvimento inicial | Preparação mais longa mas mais rápida para grandes quantidades |
Importância da criação de protótipos no ciclo de desenvolvimento de produtos
A criação de protótipos é uma etapa fundamental no desenvolvimento de produtos, uma vez que permite:
- Validação e Teste: Os designers usam protótipos para verificar a funcionalidade do design.
- Eficiência de tempo e custo: Identificar erros na fase de prototipagem pode ajudar a economizar recursos.
- Comunicação com as partes interessadas: Um protótipo tangível é mais acessível para modificação e discussão do que um conceito abstrato.
Aplicações comuns para protótipos de chapa metálica
Os protótipos de chapa metálica são amplamente utilizados em vários sectores para diversas aplicações:
- Automotivo: Suportes, caixas e componentes de acabamento interior.
- Aeroespacial: Peças estruturais leves e suportes de precisão.
- Dispositivos médicos: Invólucros, suportes e componentes que requerem esterilidade.
- Eletrônicos de consumo: Caixas, painéis e caixilhos.
- Materiais de construção: Suportes, apoios e acessórios personalizados.
- Electrodomésticos: Painéis, caixilhos e componentes estruturais.
Vantagens da prototipagem de chapa metálica
A prototipagem de chapa metálica oferece uma forma prática de aperfeiçoar os projectos, reduzir os custos e acelerar os prazos de produção. Vamos explorar as suas principais vantagens e a forma como apoia o desenvolvimento eficiente de produtos.
Rapidez e eficiência no desenvolvimento de produtos

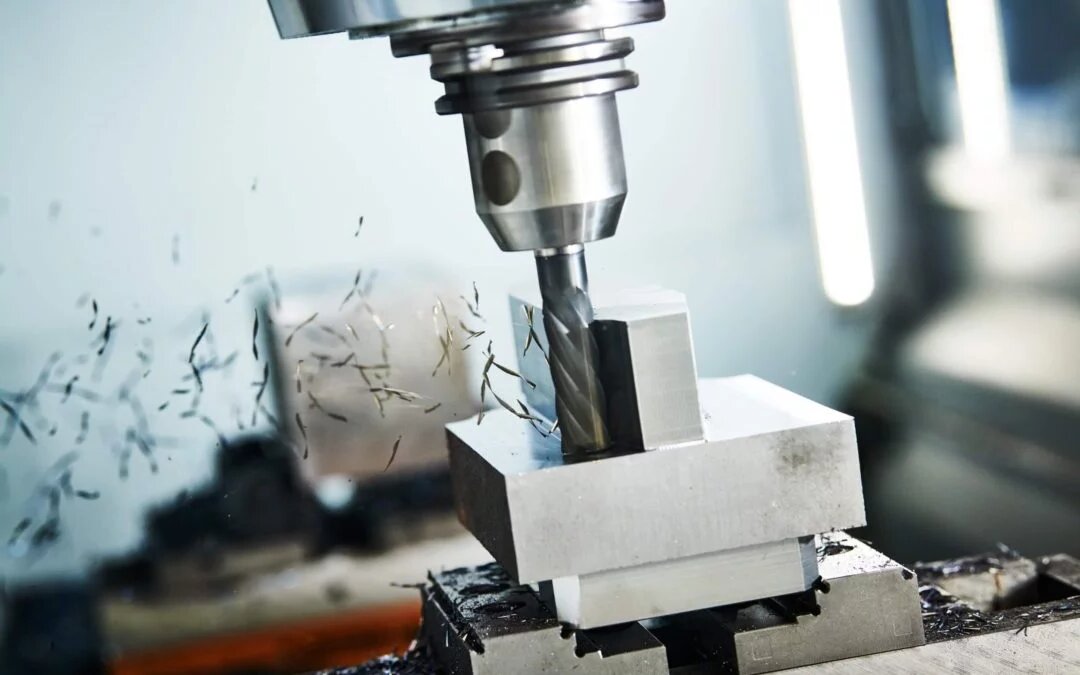

A prototipagem de chapa metálica acelera significativamente o desenvolvimento de produtos. Tecnologias avançadas como Maquinação CNC e corte a laser permitem o fabrico de protótipos de forma rápida e precisa.
Soluções rentáveis para testes iniciais
A criação de protótipos com chapa metálica é rentável, especialmente durante as fases iniciais do desenvolvimento do produto. Minimiza as despesas, identificando as falhas de conceção antes de se comprometer com uma produção dispendiosa em grande escala.
Personalização e flexibilidade no design
A prototipagem de chapa metálica oferece uma personalização e flexibilidade sem paralelo. Os engenheiros podem experimentar geometrias complexas, desenhos intrincados e materiais para satisfazer os requisitos específicos do projeto.
Mitigação de riscos no processo de conceção
Ajuda a identificar potenciais problemas numa fase inicial, reduzindo a probabilidade de erros dispendiosos ou de recolhas posteriores. A disponibilização de um modelo tangível para avaliação garante que o produto final cumpre as normas de desempenho e as expectativas dos clientes.
Métodos de prototipagem de chapa metálica
A prototipagem moderna combina tecnologia avançada com técnicas de fabrico comprovadas. Cada um destes métodos serve requisitos de projeto e objectivos de conceção específicos.
impressao 3D
impressao 3Dou fabrico aditivo, tornou-se uma ferramenta valiosa na prototipagem de chapas metálicas. Permite a criação de protótipos complexos e pormenorizados através da estratificação de materiais.
Métodos padrão de fabrico de metais
Os métodos normais de fabrico de metais continuam a ser essenciais para a prototipagem de chapas metálicas devido à sua versatilidade e fiabilidade. Estes incluem:
- Corte: Técnicas como o laser, jato de águae corte a plasma oferecem precisão e velocidade para criar formas 2D.
- Formação: Processos como flexãoA cunhagem e a laminagem moldam o metal nos desenhos desejados.
- Montagem: Métodos como soldadura, rebitagemou aparafusando componentes de união.
- Acabamento de superfícies: Técnicas como a pintura, a anodização ou o polimento melhoram o aspeto e a durabilidade do protótipo.
Como funciona a prototipagem de chapas metálicas?
Eis uma descrição passo a passo do processo de prototipagem de chapa metálica:
Etapa 1: Conceção e planeamento
Comece por criar um projeto detalhado utilizando software CAD (Computer-Aided Design). Este modelo digital inclui todas as dimensões, tolerâncias e caraterísticas do protótipo.
Etapa 2: Seleção do material
Escolher o material de chapa metálica adequado com base na utilização prevista para o protótipo.
Etapa 3: Corte
Cortar a chapa metálica na forma pretendida utilizando métodos de precisão como o corte a laser, jato de água ou plasma.
Etapa 4: Conformação e dobragem
Moldar o metal cortado na forma pretendida utilizando técnicas de dobragem, cunhagem ou laminagem.
Etapa 5: Montagem
Para criar um protótipo completo, junte os componentes individuais através de soldadura, rebitagem ou aparafusamento.
Etapa 6: Acabamento da superfície
Aplicar tratamentos de superfície, tais como pintura, anodização, polimento ou revestimento, para melhorar o aspeto e a durabilidade.
Materiais comuns de chapa metálica utilizados na prototipagem
A escolha do material correto é crucial para uma prototipagem de chapa metálica bem sucedida. Eis alguns tipos de materiais comuns:
- Alumínio
- Aço inoxidável
- Aço suave
- Aço galvanizado
- Cobre
- Latão
- Magnésio
Cada material oferece propriedades únicas adaptadas às necessidades específicas de prototipagem.
Melhores práticas de conceção no fabrico de protótipos de chapa metálica
A conceção de protótipos em chapa metálica requer precisão e um planeamento cuidadoso para garantir a capacidade de fabrico e a funcionalidade. Vamos explorar as práticas de conceção essenciais que podem simplificar o fabrico e melhorar a qualidade do protótipo.
Manter o raio de curvatura correto
Assegurar que o raio de curvatura é igual ou superior à espessura da chapa metálica. Isto simplifica o fabrico e evita a fissuração do material.
Posicionar as caraterísticas longe das curvas
Para evitar a deformação durante a dobragem, mantenha os orifícios, ranhuras e outras caraterísticas pelo menos quatro vezes a espessura do material afastados das linhas de dobragem.
Utilizar uma espessura de parede uniforme
Conceber peças com uma espessura de parede consistente para simplificar o fabrico e reduzir o risco de deformações ou fraquezas estruturais.
Otimizar os tamanhos dos furos
Os diâmetros dos furos devem ser iguais à espessura da chapa metálica para evitar danos na ferramenta e garantir cortes limpos.
Simplificar o design
Evite geometrias demasiado complexas. Um design mais simples reduz os custos de ferramentas, encurta os prazos de entrega e melhora a capacidade de fabrico.
Atribuir apenas tolerâncias críticas
Aplicar tolerâncias apertadas apenas às caraterísticas essenciais para a funcionalidade. A especificação excessiva de tolerâncias aumenta desnecessariamente os custos.
Escolher um fornecedor de serviços de prototipagem de chapa metálica
Selecionar o parceiro certo para a prototipagem de chapa metálica pode ser um fator decisivo para o seu orçamento e para o prazo de desenvolvimento do produto. Eis o que deve ser considerado ao avaliar potenciais fornecedores de serviços.
O que procurar num parceiro de prototipagem
- Experiência e conhecimentos especializados: Escolha um fornecedor com experiência comprovada em prototipagem de chapas metálicas, especialmente no seu sector.
- Tecnologia e equipamento: Certifique-se de que o fornecedor utiliza ferramentas avançadas, como máquinas CNC, cortadores a laser e impressoras 3D, para obter precisão e rapidez.
- Apoio à conceção: Um bom parceiro oferece orientação em matéria de conceção para fabrico (DFM) para otimizar o seu protótipo para produção.
- Flexibilidade: Procure uma empresa que possa tratar de desenhos personalizados e adaptar-se à evolução dos requisitos do projeto.
- Reputação: Verifique as opiniões dos clientes, os testemunhos e os estudos de caso para avaliar a sua fiabilidade e o seu historial de desempenho.
Avaliação da qualidade do serviço, do prazo de entrega e do custo
- Garantia de qualidade: Verificar os seus processos de controlo de qualidade, incluindo inspecções e testes, para garantir que os protótipos cumprem as suas especificações.
- Prazo de execução: Avaliar a sua capacidade de fornecer protótipos rapidamente sem comprometer a qualidade - essencial para cumprir o calendário.
- Transparência de custos: Compare as estruturas de preços e certifique-se de que não existem taxas ocultas.
Ao avaliar cuidadosamente estes factores, pode selecionar um parceiro de prototipagem que se alinhe com os objectivos do seu projeto, garantindo simultaneamente eficiência, precisão e rentabilidade.
Conclusão
A prototipagem de chapa metálica é vital no desenvolvimento de produtos, oferecendo rapidez, flexibilidade e eficiência de custos. Pode obter resultados de alta qualidade seguindo as melhores práticas e escolhendo o parceiro certo.
Pronto para dar vida às suas ideias? Contate-nos hoje para discutir o seu projeto e obter um orçamento personalizado!
