A chapa metálica está no centro de inúmeros produtos que usamos diariamente, de utensílios de cozinha a carrocerias de automóveis. No entanto, para muitos, o processo de transformar chapas metálicas planas em peças complexas e funcionais continua sendo um mistério. A fabricação de chapas metálicas contém a chave para desbloquear um mundo de possibilidades de design e fabricação eficiente.
O metal ganha vida nova por meio da fabricação. Vamos explorar como esse processo transformador funciona e por que ele importa para seu próximo projeto.
O que é fabricação de chapas metálicas?
A fabricação de chapas metálicas é o processo de moldar chapas metálicas planas em peças ou produtos específicos. Envolve cortar, dobrar, puncionar e montar metal para criar tudo, desde suportes simples até invólucros intrincados.
Como funciona o processo de fabricação de chapas metálicas?
A fabricação de chapas metálicas transforma chapas metálicas planas em peças e produtos úteis. O processo normalmente começa com o design. Engenheiros criam plantas detalhadas usando software CAD. Esses designs orientam toda a jornada de fabricação.
Em seguida vem o corte. Os fabricantes usam vários métodos para cortar chapas de metal. O corte a laser oferece precisão para designs complexos. O corte a plasma funciona bem para materiais mais espessos. O corte a jato de água é ideal para metais sensíveis ao calor.
A dobra segue o corte. As prensas dobradeiras aplicam força controlada para criar ângulos e curvas. Esta etapa molda peças planas em formas tridimensionais.
A montagem é frequentemente a etapa final. Soldagem, rebitagem ou fixação unem peças separadas em produtos completos.
Técnicas de corte para fabricação de chapas metálicas
Técnicas de corte formam a base da fabricação de chapas metálicas. Vamos explorar os métodos mais comuns usados na indústria.
Corte a laser
Corte a laser usa um feixe de luz focado para derreter ou vaporizar metal. Este método de alta precisão cria formas intrincadas com bordas limpas. É ideal para designs complexos e materiais de espessura fina a média. O corte a laser oferece velocidades de produção rápidas e desperdício mínimo de material.
Corte Plasma
Corte a plasma emprega um jato de gás ionizado para cortar metal. Ele se destaca no corte de materiais mais espessos com os quais os lasers têm dificuldade. Embora não seja tão preciso quanto os lasers, o corte a plasma fornece um bom equilíbrio entre velocidade e preço acessível para muitos projetos.
Corte por jato de água
Corte por jato de água usa um fluxo de água de alta pressão misturado com partículas abrasivas. Este método corta quase qualquer material sem calor. É perfeito para metais sensíveis ao calor ou quando você precisa evitar distorção térmica. O corte por jato de água produz bordas excepcionalmente suaves.
Corte com tesoura
Corte usa lâminas opostas para cortar linhas retas em chapas metálicas. É um método rápido e econômico para cortes simples em materiais mais finos. Embora limitado nas formas que pode produzir, o corte continua sendo um item básico em muitas oficinas de fabricação por sua velocidade e simplicidade.
Soco
Soco usa ferramentas especializadas para criar furos ou formas em chapas de metal. É altamente eficiente para padrões repetitivos ou aberturas padrão. As modernas prensas de punção CNC podem produzir uma grande variedade de formas além de simples círculos, adicionando versatilidade a essa técnica.
Supressão
Supressão corta todo o formato desejado de uma folha de metal. É frequentemente usado para criar peças uniformes em grandes volumes. A peça cortada se torna o produto final, enquanto a folha de metal restante é normalmente reciclada. A estampagem é rápida e econômica para grandes tiragens de produção.
Técnicas de conformação para fabricação de chapas metálicas
Uma vez cortada, a chapa metálica geralmente precisa de moldagem. Técnicas de conformação transformam metal plano em peças tridimensionais. Vamos explorar os principais métodos usados na indústria.

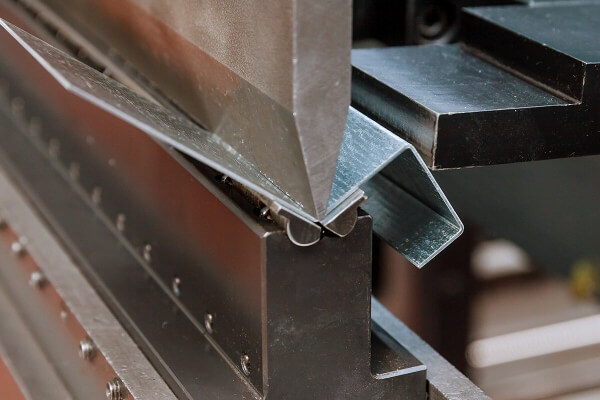

Dobrando
Dobrando cria ângulos em chapas metálicas. As prensas dobradeiras aplicam força para dobrar o metal ao longo de uma linha reta. Esta técnica versátil produz tudo, desde suportes simples até gabinetes complexos. As modernas prensas dobradeiras CNC oferecem controle preciso sobre ângulos e posições de dobra.
Rolando
Rolando curva chapas metálicas em formas cilíndricas ou cônicas. O metal passa por uma série de rolos, aumentando gradualmente a curva. Essa técnica cria peças como tanques, canos e características arquitetônicas. As máquinas de laminação podem lidar com uma ampla gama de espessuras e diâmetros de metal.
Estampagem
Estampagem usa uma matriz para moldar chapas metálicas em formas específicas. Uma prensa força o metal para dentro da matriz, criando a forma desejada. Este processo de alta velocidade é ideal para produção em massa de peças idênticas. A estampagem pode criar formas simples e complexas em uma única operação.
Bainha
Bainha dobra a borda de uma folha sobre si mesma. Essa técnica fortalece as bordas, melhora a segurança removendo cantos afiados e pode criar juntas entre as peças. A bainha é comum em painéis de carroceria automotiva e na fabricação de eletrodomésticos.
Ondulação
Curling enrola a borda da chapa metálica em um formato circular. Ele adiciona força à borda e cria uma aparência lisa e acabada. Bordas curvadas são frequentemente vistas em tambores de metal, cilindros e alguns tipos de tubos. Essa técnica também ajuda a unir diferentes peças de metal.
Técnicas de união para fabricação de chapas metálicas
Técnicas de junção reúnem componentes separados de chapas metálicas para formar produtos completos. Esses métodos criam conexões fortes e duráveis, essenciais para muitas aplicações. Vamos explorar duas técnicas primárias de junção usadas na fabricação de chapas metálicas.
Soldadura
Soldadura funde peças de metal derretendo suas bordas. Cria juntas permanentes e fortes que podem ser tão fortes quanto o próprio metal base. Vários métodos de soldagem são usados na fabricação de chapas metálicas:
Soldagem MIG (Metal Inert Gas) usa um eletrodo de arame e gás de proteção para criar soldas limpas e eficientes. É versátil e amplamente usado para vários metais e espessuras.
Soldagem TIG (gás inerte de tungstênio) oferece controle preciso e soldas de alta qualidade. É ideal para materiais finos e juntas visíveis onde a aparência importa.
Soldagem a ponto aplica corrente elétrica e pressão para unir folhas de metal sobrepostas. É rápido e comumente usado na fabricação de automóveis e eletrodomésticos.
Rebitagem
A rebitagem une chapas metálicas usando pequenos pinos ou parafusos de metal chamados rebites. Este método cria conexões fortes e permanentes sem calor. A rebitagem oferece várias vantagens:
Funciona bem para unir metais diferentes que não podem ser soldados facilmente. Os rebites distribuem o estresse por uma área mais ampla, tornando-os adequados para aplicações de alto estresse.
Rebites cegos permitem a união de um lado da peça de trabalho, o que é útil quando o outro lado é inacessível. A rebitagem é frequentemente mais rápida do que a soldagem para certas aplicações e requer menos habilidade especializada.
Materiais usados na fabricação de chapas metálicas
A escolha do material na fabricação de chapas metálicas pode fazer ou quebrar um projeto. Metais diferentes oferecem propriedades únicas que se adaptam a várias aplicações. Aqui estão alguns materiais comuns de fabricação de chapas metálicas:
- Aço inoxidável
- Aço pré-revestido
- Aço carbono
- Alumínio
- Cobre
- Latão
Acabamentos de Superfície para fabricação de chapas metálicas
A fabricação de chapas metálicas oferece diversas opções de acabamento de superfície para melhorar tanto a forma quanto a função:
Revestimento em pó
- Aplica um pó seco que é curado pelo calor
- Cria um acabamento durável e colorido
- Resiste a lascas e desbotamento
- Popular para móveis de exterior, peças automotivas e eletrodomésticos
Anodização
- Cria uma camada de óxido duro em superfícies de alumínio
- Melhora a resistência à corrosão
- Permite a coloração do metal
- Comum em eletrônicos de consumo, componentes arquitetônicos e artigos esportivos
Revestimento
- Deposita uma fina camada de metal na superfície
- O revestimento cromado oferece um acabamento brilhante e reflexivo, além de resistência à corrosão
- O revestimento de níquel melhora a resistência ao desgaste
- Usado em acabamentos automotivos, acessórios de encanamento e equipamentos industriais
Escovagem ou Polimento
- Cria um acabamento suave e acetinado
- Remove pequenas imperfeições
- Adiciona apelo visual
- Popular para aço inoxidável escovado em eletrodomésticos e aplicações arquitetônicas
Pintura
- Oferece opções de cores ilimitadas
- Oferece proteção contra corrosão
- Técnicas modernas de pulverização garantem cobertura uniforme e acabamento suave
- Versátil e amplamente utilizado em muitos setores
Cada acabamento atende a propósitos específicos, desde melhorar a durabilidade até aprimorar o apelo estético, permitindo que os fabricantes adaptem o produto final às especificações exatas.
Aplicações da fabricação de chapas metálicas
A fabricação de chapas metálicas desempenha um papel crucial em muitas indústrias. Vamos explorar suas diversas aplicações.
Indústria automóvel
Na indústria automotiva, a fabricação de chapas metálicas é indispensável. Carrocerias, capôs e portas de carros dependem desse processo. Ele cria componentes leves, porém fortes, que melhoram a eficiência de combustível e a segurança.
Indústria aeroespacial
A indústria aeroespacial também depende muito da fabricação de chapas metálicas. Fuselagens de aeronaves, asas e peças de motor geralmente começam como chapas metálicas planas. A fabricação precisa garante que esses componentes possam suportar condições extremas.
Construção e Arquitetura
Construção e arquitetura se beneficiam muito do trabalho em chapas metálicas. Telhados, calhas e sistemas HVAC são aplicações comuns. Painéis de metal fabricados adicionam funcionalidade e apelo estético a edifícios modernos.
Eletrônicos e Eletrodomésticos
Eletrônicos e eletrodomésticos devem muito à fabricação de chapas metálicas. Gabinetes de computador, corpos de geladeira e armações de máquinas de lavar são todos produtos desse processo. Ele fornece durabilidade e ajuda a gerenciar o calor nesses dispositivos.
Equipamento médico
Na área médica, a fabricação de chapas metálicas cria equipamentos essenciais. Mesas cirúrgicas, carrinhos médicos e gabinetes de máquinas de imagem geralmente usam peças de metal fabricadas. Esses componentes atendem a padrões rigorosos de higiene e durabilidade.
Benefícios da fabricação de chapas metálicas
Fabricação de peças leves
A fabricação de peças leves é uma grande vantagem. A fabricação de chapas metálicas cria componentes fortes sem excesso de peso. Peças mais leves significam melhor eficiência de combustível e desempenho.
Técnicas e materiais extensivos
Os fabricantes podem trabalhar com uma ampla gama de metais, de alumínio a aço inoxidável. Cada material traz propriedades únicas à mesa.
Forte e durável
Resistência e durabilidade são marcas registradas da fabricação de chapas metálicas. Apesar de leves, as peças fabricadas podem suportar estresse significativo. Design adequado e seleção de material resultam em componentes que duram anos.
Serviços de fabricação de chapas metálicas da Shengen
Na Schengen, oferecemos uma gama completa de serviços de fabricação de chapas metálicas. Nossas capacidades abrangem tudo, desde prototipagem até produção em massa. Trabalhamos com materiais diversos para atender às suas necessidades específicas.
Nossos engenheiros trazem mais de uma década de experiência para cada projeto. Eles fornecem insights valiosos e suporte durante todo o processo de fabricação. Da otimização do design à solução de problemas de produção, nossa equipe tem tudo o que você precisa.
Você precisa de um fabricante confiável de peças de chapa metálica? Shengen é o lugar para ir. Somos especializados em corte a laser de chapa metálica, estampagem, acabamento de superfície e usinagem CNC. Contactar a Shengen Hoje e procure ajuda de profissionais!
Conclusão
A fabricação de chapas metálicas transforma metal plano em peças funcionais e complexas por meio de uma variedade de técnicas de corte, conformação e junção. De itens domésticos cotidianos a componentes aeroespaciais avançados, esse processo versátil molda o mundo ao nosso redor. Ao entender os princípios básicos da fabricação de chapas metálicas, você pode tomar decisões informadas para seu próximo projeto, seja você um engenheiro, designer ou empresário.
FAQs
Qual é a espessura máxima para fabricação de chapas metálicas?
A espessura máxima depende da técnica de fabricação específica e do equipamento usado. Geralmente, a chapa metálica varia de 0,006 polegadas a 0,25 polegadas de espessura. Materiais mais espessos são frequentemente considerados chapas metálicas. No entanto, alguns equipamentos de fabricação de alta resistência podem lidar com chapas mais espessas, de até 0,5 polegadas ou mais.
Qual é a diferença entre fabricação de chapas metálicas e usinagem?
A fabricação de chapas metálicas funciona principalmente com chapas metálicas finas e planas, moldando-as por meio de corte, dobra e junção. A usinagem, por outro lado, normalmente começa com blocos sólidos ou barras de material e remove o excesso para criar o formato final. A fabricação geralmente é mais rápida e econômica para peças de paredes finas, enquanto a usinagem se destaca na criação de componentes precisos e sólidos.
Quanto tempo demora o processo de fabricação de chapas metálicas?
O cronograma varia muito dependendo da complexidade da peça, quantidade necessária e carga de trabalho atual da oficina. Peças simples podem ser fabricadas em um ou dois dias, enquanto projetos complexos podem levar semanas.
A fabricação de chapas metálicas pode ser usada para prototipagem?
Absolutamente. A fabricação de chapas metálicas é excelente para prototipagem. Muitas técnicas, especialmente corte a laser e puncionamento CNC, podem produzir peças rapidamente a partir de arquivos CAD. Isso permite iteração e teste rápidos de designs antes de se comprometer com a produção completa. A prototipagem com chapas metálicas pode ser econômica e fornecer uma representação realista do produto final.
Quais são as principais técnicas de fabricação de chapas metálicas?
As principais técnicas incluem corte, conformação e junção. Cada projeto pode usar uma combinação desses métodos para criar a peça final. A escolha das técnicas depende de fatores como tipo de material, complexidade da peça, volume de produção e tolerâncias necessárias.
