Wraz z rozwojem energii odnawialnej, systemy magazynowania energii stają się podstawą strukturalną i bezpieczeństwa nowoczesnych sieci. Każda szafa akumulatorowa lub obudowa falownika zależy od precyzyjnie wykonanych elementów blaszanych, które zapewniają stabilność, ochronę i długoterminową niezawodność.
Dobrze wykonana metalowa obudowa to coś więcej niż tylko miejsce na komponenty. Określa ona jednocześnie wydajność termiczną, bezpieczeństwo elektryczne i żywotność produktu. Inżynierowie, którzy wcześnie zrozumieją zasady produkcji, zyskują wyraźną przewagę w zakresie kontroli kosztów i trwałości.
Rola blachy w systemach magazynowania energii
Wytrzymałe obudowy decydują o tym, jak dobrze systemy magazynowania przetrwają w rzeczywistych warunkach. Zrozumienie roli strukturalnej i ochronnej blachy pomaga inżynierom projektować trwałe, wydajne jednostki energetyczne.
Mocne fundamenty, niezawodna ochrona
W zespołach magazynowania energii konstrukcja mechaniczna ma bezpośredni wpływ na czas pracy systemu. Panele, które wyginają się lub odkształcają pod obciążeniem, mogą łamać spoiny, tworzyć luźne połączenia lub osłabiać punkty uziemienia - częste przyczyny awarii w terenie. Powłoka ze stali nierdzewnej o grubości 2 mm zapewnia granicę plastyczności wynoszącą około 200 MPa, wystarczającą do podtrzymywania ułożonych w stos modułów akumulatorów o wadze ponad 100 kg na ramę.
Sztywna konstrukcja zapobiega zmęczeniu spowodowanemu wibracjami i utrzymuje wyrównanie drzwi podczas transportu lub zdarzeń sejsmicznych. Dla inżynierów utrzymanie płaskości poniżej ±0,3 mm na dużych panelach zapewnia zarówno szczelność, jak i spójność dopasowania.
Wskazówka projektowa: Należy zachować stosunek grubości do rozpiętości wynoszący co najmniej 1:100, aby zminimalizować odkształcenia pojemników z olejem na dużych powierzchniach obudowy.
Od prototypu do produkcji - prędkość ma znaczenie
Systemy magazynowania energii szybko ewoluują wraz ze zmianą składu chemicznego akumulatorów i ich kształtu. Producenci, którzy wykorzystują Cięcie laserowe CNC, formowanie za pomocą prasy krawędziowejZautomatyzowane spawanie umożliwia przejście od koncepcji do prototypu w ciągu kilku dni, a nie tygodni. Cyfrowy nesting i symulacja redukują błędy konfiguracji i straty materiałowe.
Wspólny przegląd DFM między zespołami projektowymi i produkcyjnymi często skraca czas zatwierdzania prototypu o 30-40%, zapobiegając kosztownym przeróbkom. Na przykład, dostosowanie promieni gięcia lub narożników w CAD może uchronić całe partie przed pękaniem podczas formowania.
Powszechny błąd: Traktowanie prototypu jako jednorazowego przedsięwzięcia. Zbudowanie go przy użyciu procesów klasy produkcyjnej daje dokładne informacje zwrotne do późniejszego skalowania.
Wybór materiału i obróbka powierzchni
Każdy stop i wykończenie ma wpływ na wydajność, odporność na korozję i koszty. Mądry dobór materiałów skutkuje bezpieczniejszymi i trwalszymi obudowami, które dobrze sprawdzają się w różnych środowiskach.
Wybór odpowiedniego metalu dla każdego środowiska
Różne metale różnie reagują na ciepło, wilgoć i naprężenia mechaniczne. Prawidłowy wybór decyduje o długoterminowej wydajności obudowy:
| Rodzaj metalu | Kluczowe korzyści | Typowe zastosowanie |
|---|---|---|
| Aluminium 5052/6061 | Lekkość, odporność na korozję, doskonałe odprowadzanie ciepła | Dachowe lub przenośne systemy energetyczne |
| Stal nierdzewna 304/316 | Wysoka wytrzymałość, odporność na korozję i działanie substancji chemicznych | Strefy przybrzeżne, przemysłowe lub wilgotne |
| Galvanneal / Stal walcowana na zimno | Opłacalność, dobra sztywność, możliwość spawania | Środowiska wewnętrzne lub kontrolowane |
Różnice materiałowe przynoszą wymierne efekty. Aluminium przewodzi ciepło prawie cztery razy szybciej niż stal, poprawiając pasywne chłodzenie. Tymczasem stal nierdzewna wytrzymuje pięciokrotnie dłużej w testach w mgle solnej, ale waży 30% więcej. Wyważenie tych kompromisów na wczesnym etapie pozwala uniknąć konieczności późniejszego przeprojektowywania.
Wskazówka projektowa: Dopasuj materiał do miejsca instalacji - baterie przybrzeżne preferują stal nierdzewną, podczas gdy systemy pustynne działają najlepiej z powlekanym aluminium.
Wykończenia, które wytrzymują trudne warunki
Wykończenie powierzchni zwiększa zarówno estetykę, jak i żywotność. Malowanie proszkowe osiąga do 1000 godzin odporności na działanie mgły solnej, idealny do obudów IP65 / NEMA 4X. Anodowanie wzmacnia powierzchnie aluminiowe, zachowując jednocześnie przewodność uziemienia. Cynkowanie Lub e-powłoka Zapewnia cienką, jednolitą warstwę ochronną na wewnętrznych wspornikach lub spawanych ramach.
Testy w rzeczywistych warunkach środowiskowych - w tym wilgotności, mgle solnej i promieniowaniu UV - gwarantują, że powłoki pozostaną nienaruszone przez ponad 10 lat pracy na zewnątrz.
Szybki fakt: Warstwa farby proszkowej o grubości 70 µm może trzykrotnie zwiększyć odporność na korozję w porównaniu z farbą podstawową.
Zarządzanie temperaturą i konstrukcja przepływu powietrza
Kontrola ciepła ma bezpośredni wpływ na żywotność i wydajność baterii. Dobrze zaplanowana wentylacja i ścieżki termiczne utrzymują stabilność systemu przy ciągłym obciążeniu.
Projektowanie efektywnych ścieżek ciepła
Blacha w naturalny sposób wspomaga transfer ciepła. Aluminiowe panele odprowadzają ciepło z modułów o dużym obciążeniu, podczas gdy uformowane kanały powietrzne kierują przepływ powietrza przez gęste zespoły. Inżynierowie mogą wykorzystać symulację termiczną elementów skończonych na etapie CAD, aby przewidzieć gorące punkty przed prototypowaniem.
Dobrze skonstruowany układ wentylacji wykorzystuje zarówno naturalną konwekcję, jak i wymuszone chłodzenie powietrzem. W typowych konstrukcjach obudów:
- Powietrze wloty są umieszczone nisko aby pobierać chłodniejsze powietrze.
- Gniazda znajdują się wysokopozwalając ciepłemu powietrzu wydostać się w naturalny sposób.
- Żaluzje lub perforacje zapobiegają przedostawaniu się deszczu, jednocześnie utrzymując przepływ.
Taka prosta geometria może obniżyć temperaturę wewnętrzną o 10-15°C bez konieczności stosowania wentylatorów, poprawiając wydajność i redukując hałas.
Wskazówka projektowa: Rozstaw otworów wentylacyjnych wynoszący 8-10 mm często zapewnia optymalną konwekcję przy zachowaniu szczelności IP54.
Równoważenie ciepła i ochrony środowiska
Zewnętrzne jednostki magazynowe stoją przed podwójnym wyzwaniem - uwalnianiem ciepła przy jednoczesnym blokowaniu kurzu, soli i wilgoci. Inżynierowie mogą zintegrować membrany oddychające lub labiryntowe struktury wentylacyjne w celu wyrównania ciśnienia przy jednoczesnym zachowaniu integralności systemu.
Wykończenie powierzchni również wpływa na transfer ciepła. Jasne lub matowe powłoki proszkowe odbijają ciepło słoneczne, zmniejszając zewnętrzne obciążenie cieplne nawet o 25% w bezpośrednim świetle słonecznym.
Powszechny błąd: Dodanie zbyt wielu małych perforacji bez zaplanowanego kierunku przepływu powietrza. Zakłóca to konwekcję, zatrzymując ciepło zamiast je uwalniać.
Bezpieczeństwo elektryczne, uziemienie i ekranowanie EMI
Integralność elektryczna chroni zarówno użytkowników, jak i podzespoły. Niezawodne uziemienie i ekranowanie EMI zapewniają cichą i bezpieczną pracę w każdych warunkach.
Tworzenie niezawodnych ścieżek naziemnych
Uziemienie jest najskuteczniejsze, gdy rezystancja elektryczna pozostaje bardzo niska. Każdy panel musi utrzymywać przewodzące połączenie z ramą - najlepiej z rezystancją poniżej 2,5 mΩ na złącze (zgodnie z normą IEC 60204-1). Inżynierowie mogą to osiągnąć za pomocą:
- Platerowane lub metalowe strefy styku na współpracujących powierzchniach.
- W pobliżu komponentów przełączających należy umieścić szerokie pasy łączące lub ucha uziemiające.
- Przewodzące elementy złączne lub podkładki omijające powłoki na połączeniach.
Samo spawanie lub nitowanie nie gwarantuje ciągłości - wibracje lub korozja mogą z czasem zwiększyć opór. Okresowe testy zapewniają, że obudowa pozostanie bezpieczna po latach użytkowania.
Wskazówka projektowa: Umieść główne punkty uziemienia w pobliżu falowników lub zacisków wysokoprądowych, aby zminimalizować różnicę potencjałów w szafie.
Ekranowanie przed zakłóceniami EMI/RFI
Przełączanie wysokiej częstotliwości w falownikach i sterownikach wytwarza szum elektromagnetyczny. Bez odpowiedniego ekranowania emisje te mogą zakłócać sygnały sterujące lub pobliskie urządzenia. Blacha z natury blokuje większość tych zakłóceń, ale tylko wtedy, gdy szwy pozostają przewodzące i ciągłe.
Aby zwiększyć skuteczność ekranowania:
- Użyj uszczelnionych szwów lub przewodzących pianek, aby oddzielić panele w celu zapewnienia optymalnej izolacji.
- Nałożyć powłokę przewodzącą (nikiel lub cyna) na współpracujące powierzchnie.
- Wszystkie drzwi i pokrywy dostępu powinny być podłączone do jednej sieci uziemienia.
Powszechny błąd: Malowanie wszystkich obszarów styku. Izolowane powłoki na krytycznych szwach mogą zwiększyć odporność na ekranowanie, zmniejszając ochronę EMI o 60% lub więcej.
Szybki fakt: Dobrze uziemiona, w pełni połączona stalowa obudowa może osiągnąć tłumienie >60 dB przed zakłóceniami elektromagnetycznymi w zakresie 30 MHz-1 GHz - wystarczająco, aby chronić wrażliwą elektronikę sterującą.
Projektowanie pod kątem możliwości produkcyjnych (DFM) i wydajności montażu
Prostota projektu przekłada się na szybsze kompilacje i mniej błędów. Zastosowanie DFM zasady zapewniają, że produkcja jest spójna, powtarzalna i opłacalna.
Upraszczanie geometrii w celu uzyskania szybkości i spójności
Skomplikowane zagięcia, głębokie wgłębienia lub nietypowe wzory otworów mogą wyglądać atrakcyjnie wizualnie na ekranie, ale mogą spowolnić proces gięcia i wykrawania. Spójna geometria oszczędza zarówno czas, jak i koszty:
- Aby zapobiec pękaniu, promień gięcia powinien wynosić ≥ 1× grubość blachy.
- Używaj standardowych średnic otworów (M4, M6, M8) dla wspólnego sprzętu.
- Unikaj nakładania się funkcji, które wymagają wielu ustawień do skonfigurowania i utrzymania.
- Zachowaj wąskie tolerancje tylko dla stref współpracujących lub uszczelniających (±0,1 mm jest zwykle wystarczające).
Szybki fakt: Projekty zgodne ze standardowymi bibliotekami narzędzi mogą skrócić czas konfiguracji o 25-40 %, zmniejszając koszt jednostkowy w produkcji masowej.

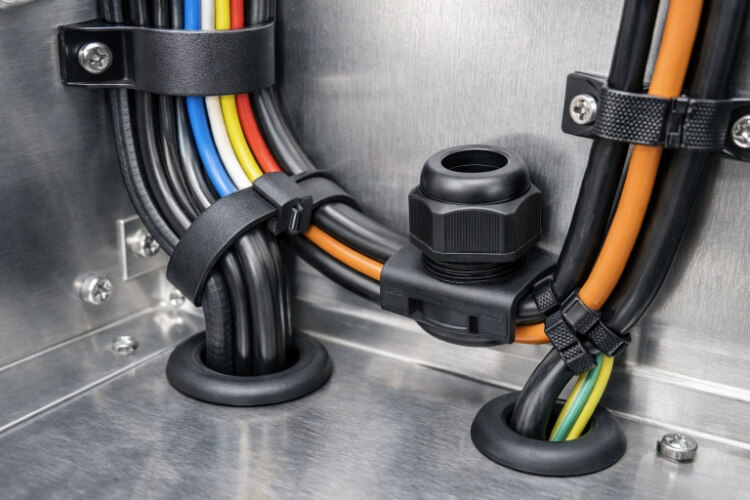

Optymalizacja przepływu montażu
Obudowy magazynujące energię często zawierają dziesiątki komponentów. Projektowanie pod kątem płynnego montażu oznacza mniej przeróbek i większą powtarzalność. Używaj zakładek wyrównujących, połączeń szczelinowych lub indeksowanych linii łączników, aby części lokalizowały się naturalnie podczas montażu.
Wskazówka projektowa: Wyrównaj śruby wzdłuż jednej osi i pozostaw co najmniej 10 mm luzu wokół nich - może to skrócić czas montażu o 20%.
Aby zapewnić bezpieczną obsługę, należy zachować co najmniej 15 mm szerokości kołnierza na krawędziach, które wymagają połączenia lub uszczelnienia. Wspomaga to kompresję uszczelki i poprawia sztywność.
Lista kontrolna - przed wydaniem do produkcji
Potwierdzenie minimalnego promienia gięcia na grubość materiału
Sprawdź dostępność narzędzi dla każdego elementu złącznego.
✔ Sprawdź wskazówki dotyczące wkładania sprzętu
Upewnij się, że obszary powlekania i uziemienia są wyraźnie oznaczone.
Weryfikacja płaskości i sztywności panelu za pomocą metody elementów skończonych lub prototypów.
Modułowa i łatwa w konserwacji konstrukcja
Systemy magazynowania energii ewoluują. Modułowa rama szafy umożliwia klientom rozbudowę z 10 kWh do 100 kWh przy użyciu tych samych części bazowych. Projektowanie zdejmowanych paneli, drzwi na zawiasach lub standardowych mocowań szyn zbiorczych upraszcza serwis i wymianę w terenie.
Powszechny błąd: Dostosowywanie każdego modelu obudowy od podstaw. Ponowne wykorzystanie 70% standardowych komponentów skraca czas projektowania i upraszcza łańcuch dostaw.
Zgodność, testowanie i standardy jakości
Certyfikacja to nie papierkowa robota - to dowód prawdziwej trwałości. Spełnienie rygorystycznych norm potwierdza, że obudowy mogą bezpiecznie pracować w wymagających środowiskach.
Główne standardy do osiągnięcia
| Standard | Zamiar | Typowe wymagania |
|---|---|---|
| UL 508A | Bezpieczeństwo elektrycznych paneli sterowania | Testy dielektryczne i izolacyjne |
| IEC 60529 / Stopień ochrony IP | Ochrona przed wnikaniem pyłu i wody | IP54-IP67 typowe dla szaf zewnętrznych |
| NEMA 4X | Obudowy odporne na korozję | Odporność na rozpryski soli i wąż |
| ISO 9001 | System zarządzania jakością | Identyfikowalność i dokumentacja procesów |
| CE / CSA | Zgodność z przepisami rynkowymi | Wymagane dla UE i Ameryki Północnej |
Producenci często przeprowadzają testy wibracji (IEC 60068-2-6), cykli termicznych i mgły solnej, aby potwierdzić solidność projektu. Przyczepność powłoki i ciągłość uziemienia są również weryfikowane przed zatwierdzeniem.
Wskazówka projektowa: Zbuduj jedną jednostkę kontroli pierwszych cząstek przed masową produkcją. Ujawnia ona 80 % potencjalnych problemów z montażem i tolerancją przy minimalnych kosztach.
Wczesna współpraca zapobiega kosztownemu przeprojektowaniu
Krótki wspólny przegląd inżynierów i producenta może wyeliminować połowę wszystkich przyszłych błędów produkcyjnych. Na przykład, identyfikacja stref maskowania powłoki przed malowaniem zapobiega słabej przewodności na połączeniach szlifowanych. Dostosowanie prześwitu otworu przed oprzyrządowaniem pozwala uniknąć zakleszczeń podczas montażu.
Szybki fakt: 30-minutowa sesja DFM może zaoszczędzić 5-7 % całkowitego kosztu projektu poprzez uniknięcie zmian po certyfikacji.
Powszechny błąd: Traktowanie certyfikacji jako ostatniego kroku. Gdy zgodność kieruje projektem od samego początku, obudowa szybciej przechodzi testy i pozwala uniknąć powtarzających się cykli prototypowania.
Zrównoważony rozwój i projektowanie w cyklu życia
Czysta energia zaczyna się od odpowiedzialnej produkcji. Przemyślana konstrukcja z blachy minimalizuje ilość odpadów i wydłuża żywotność produktu, zapewniając zrównoważoną przyszłość.
Projektowanie pod kątem wydajności materiałowej
Nowoczesne oprogramowanie do nestingu laserowego może zoptymalizować układ arkuszy, zmniejszając ilość odpadów o 15-25%. Ponowne wykorzystanie ścinków na wsporniki lub podpory wewnętrzne zmniejsza ilość odpadów materiałowych bez wpływu na wydajność. Każdy procent poprawy wydajności bezpośrednio zmniejsza koszty i ślad węglowy.
Szybki fakt: Oszczędność zaledwie 1 m² blachy na szafkę może wyeliminować ponad 500 kg emisji CO₂ w przypadku 1000 serii produkcyjnych.
Trwałość w całym cyklu życia i recykling
Trwałe materiały umożliwiają dłuższą żywotność obudów w terenie, zmniejszając tym samym potrzebę wymiany. Zarówno stal nierdzewna, jak i aluminium zachowują ponad 90% swojej wartości nadającej się do recyklingu, co czyni je idealnymi do systemów produkcji o obiegu zamkniętym.
Konstrukcja umożliwiająca demontaż zapewnia łatwiejszy odzysk materiałów - w miarę możliwości używaj połączeń śrubowych lub nitowanych zamiast trwałych klejów. Wybór powłok zgodnych z RoHS i REACH minimalizuje ilość niebezpiecznych odpadów podczas przemalowywania lub przeróbek.
Wskazówka projektowa: Laserowe znakowanie każdego panelu materiałem i rodzajem powłoki. Upraszcza to recykling i identyfikowalność w długich cyklach życia produktu.
Powszechny błąd: Traktowanie zrównoważonego rozwoju jako ćwiczenia brandingowego, a nie zasady projektowania. Prawdziwa wydajność ekologiczna ma miejsce, gdy recykling, zużycie energii i koszty utrzymania są optymalizowane jednocześnie.
Wnioski
Produkcja blach decyduje o żywotności systemu magazynowania energii, umożliwiając jego bezpieczne, wydajne i zrównoważone działanie. Każda decyzja - od materiału po wykończenie powierzchni, od uziemienia po przepływ powietrza - bezpośrednio wpływa na niezawodność i koszty eksploatacji.
Inżynierowie, którzy integrują DFM, zgodność i zrównoważony rozwój na wczesnym etapie, nie tylko budują obudowy - tworzą infrastrukturę, która utrzymuje czystą energię działającą 24 godziny na dobę, 7 dni w tygodniu. Precyzyjna produkcja zamienia cele środowiskowe w rzeczywistą trwałość.
Gotowy do zaprojektowania wysokowydajnej obudowy do magazynowania energii? W Shengen łączymy wiedzę inżynierską, zaawansowaną technologię produkcji i ścisłą kontrolę jakości, aby dostarczać niezawodne obudowy - od prototypu do pełnej produkcji. Prześlij swoje pliki CAD lub skontaktuj się z naszym zespołem inżynierów już dziś w celu uzyskania bezpłatnego przeglądu DFM i wyceny w ciągu 24 godzin.
Często zadawane pytania
Jakie materiały są najbardziej odpowiednie dla zewnętrznych obudów akumulatorów?
Aluminium 5052 lub stal nierdzewna 316 zapewniają wysoką odporność na korozję i równowagę termiczną w trudnych warunkach klimatycznych.
Jak poprawić zarządzanie ciepłem wewnątrz obudowy?
Użyj strategicznie rozmieszczonych żaluzji, perforacji lub kanałów powietrznych, aby poprawić przepływ powietrza. Nawet niewielkie regulacje otworów wentylacyjnych mogą obniżyć temperaturę o 10-15°C.
Jakie standardy powinny spełniać obudowy pamięci masowej?
UL 508A, NEMA 4X, IEC 60529 (IP54-IP67) i ISO 9001 zapewniają bezpieczeństwo mechaniczne, ochronę środowiska i identyfikowalną jakość.
Jak zabezpieczyć się przed zakłóceniami elektromagnetycznymi i uziemieniem?
Utrzymuj styki z gołego metalu lub przewodzące powłoki na szwach i upewnij się, że rezystancja uziemienia utrzymuje się poniżej 2,5 mΩ.
Czy obudowy z blachy stalowej można poddać recyklingowi po zakończeniu okresu eksploatacji?
Tak. Większość metali zachowuje 90-95% swojej wartości i może być ponownie przetworzona przy minimalnym zużyciu energii w porównaniu do produkcji nowych materiałów.
