板金加工にはあらゆる機器が不可欠ですが、その中でもパンチプレスは傑出しています。パンチプレスは、ツールまたは金型を使用して材料を切断または成形し、生産性を高め、精度を確保します。

パンチプレスの種類、用途、仕組みなどに関するご質問にお答えします。

パンチプレスとは何ですか?

パンチプレスは、人工材料を作成するために使用される機械プレスです。手動で操作でき、単純なダイセットを保持できるほど小さいものから、より大きく複雑なダイセットを保持できるマルチステーションタレットを備えた巨大な CNC (コンピュータ数値制御) マシンまで、さまざまなものがあります。

パンチプレスの種類

機械式パンチプレス

アン 電動機 機械式パンチプレスに動力を与え、回転運動を直線運動に変換する。この変換がパンチ動作の動力となる。機械式パンチプレスは高速で、大量生産に非常に効率的です。

油圧パンチプレス

油圧パンチプレスは油圧液を使用してラムを動かすため、パンチング工程をより制御できます。そのため、さまざまな厚さや複雑さが求められる作業に最適です。

サーボパンチプレス

サーボモーターは、パンチング工程の比類ない制御を提供します。複雑なパターンや細かい作業にも対応できます。

コンポーネントとその動作

プレスパンチの主なコンポーネントを理解することは、Shengen がこの技術を精度と品質のためにどのように使用しているかを理解するために不可欠です。主なコンポーネントは次のとおりです。

フレーム

フレームは、パンチプレス全体に必要なサポートを提供します。フレームの設計により、パンチング中に発生する大きな力に耐えることができます。これにより、耐久性と安定性の両方が確保されます。

ラム

パンチの可動部品はラムです。パンチに取り付けられたラムは下方に移動し、パンチをダイに押し付けて、金属シートに目的の形状を作成します。

ダイセット

ダイ セットは、パンチとダイで構成されています。ダイは、最終製品の希望形状に合わせてキャビティが設計されています。ラムがパンチを押すと、金属シートがキャビティに合わせて切断または成形されます。

駆動機構

駆動機構はラムを動かす役割を担っています。駆動機構はパンチングの速度、制御、効率に影響し、特定の作業に適した機械の選択に影響します。

パンチプレス機

パンチプレスに適合する材料

パンチプレスは幅広い材料に適しています。

  • 鋼: ステンレス鋼、軟鋼、その他の種類が含まれます。
  • アルミニウム
  • 真鍮

パンチプレスはどのように機能しますか?

パンチプレスの仕組みを理解すると、Shengen が原材料をお客様が求める部品に変換するプロセスが明らかになります。これは段階的な説明です。

  1. まず、金属シートをダイの上に置きます。シートの種類、厚さ、サイズはプロジェクトによって異なります。
  2. パンチング工程の精度を確保するには、金属シートをダイとパンチに慎重に位置合わせする必要があります。
  3. 駆動機構が作動すると、ラムが下降します。ラムが下降すると、パンチが大きな力で押し下げられます。
  4. ラムはパンチをダイに導き、ダイのキャビティに応じて金属シートを成形または切断します。
  5. パンチが金属を貫通して目的の特徴が形成された後に、ラムは収縮します。
  6. 打ち抜き後、金型から金属部分を取り外します。

パンチプレスに関連する主な技術的パラメータは何ですか?

お客様のニーズに正確に応えるためには、パンチプレスを制御する技術的パラメータを理解することが重要です。ここでは、当社が作業の指針として使用している重要な技術的パラメータをいくつか紹介します。

  • トン数: これはパンチプレスが発揮できる最大の力です。
  • 作業エリア: ワークスペースのサイズによって、処理できる板金の最大サイズが決まります。
  • パンチのスピード: このパラメータは、1 分あたりのヒット数でパンチプレスの速度を測定します。
  • ストローク長: これは、ラムが最高点と最低点の間で移動する距離を測定します。
  • ツール容量: パンチプレスが保持できるツールの種類と数を指します。
  • 正確性と精度これらのパラメータは、パンチプレスが指定された寸法と許容範囲にどれだけ厳密に準拠できるかを決定します。
  • 材料処理能力: 制御システムの複雑さは、プレスの機能に影響を及ぼす可能性があります。

パンチプレス技術:長所と短所

Shengen では、お客様の変化するニーズを満たすために、使用するテクノロジーを常に見直しています。当社が使用するテクノロジーの長所と短所を以下でご覧ください。

機械式パンチプレス

長所:

  • 高速: 機械式パンプレスは高速で大量生産に最適であることが知られています。
  • 信頼性: これらのプレス機は何十年も使用されており、その耐久性には定評があります。
  • コスト効率: 一般的に、他のプレスパンチよりも購入と維持のコストが安価です。

短所:

  • 汎用性が限られている 異なる厚さや複雑な形状を扱う場合、他のタイプほど柔軟ではない可能性があります。
  • エネルギー消費量の増加: 機械式のパンプレスは連続的に動作するため、通常、より多くのエネルギーを消費します。
  • 騒音レベル: これらの機械は騒音が大きい場合があり、追加の騒音対策が必要になることがあります。

油圧パンチプレス

長所:

  • 汎用性 油圧プレスは様々な材料に合わせて調整できます。
  • 精密制御 圧力を微調整できるため、パンチング工程をより細かく制御でき、精度が向上します。
  • エネルギー効率 主に容量が低い場合、機械プレスよりもエネルギー効率が高くなります。

短所:

  • 速度制限 油圧プレスは一般に機械プレスよりも動作が遅く、生産速度が低下する可能性があります。
  • メンテナンス要件: 漏れを防ぎ、最適なパフォーマンスを確保するには、油圧システムにさらなるメンテナンスが必要になる場合があります。

サーボパンチプレス

長所:

  • 高精度と制御: サーボパンチプレスは、ラムの速度、力、位置を最適に制御し、高精度の作業を可能にします。
  • エネルギー効率 これらのプレスはパンチング時にのみエネルギーを使用するため、エネルギー効率が非常に高くなります。
  • 柔軟性 サーボパンチプレスは、プレスを正確に制御およびプログラムできるため、柔軟性が非常に高くなります。

短所:

  • 初期投資額が高い: ハイテクサーボプレスはより高価になることが多いです。
  • 複雑さ これらの企業の複雑さと制御システムによっては、オペレーターが追加のトレーニングを受ける必要がある場合があります。

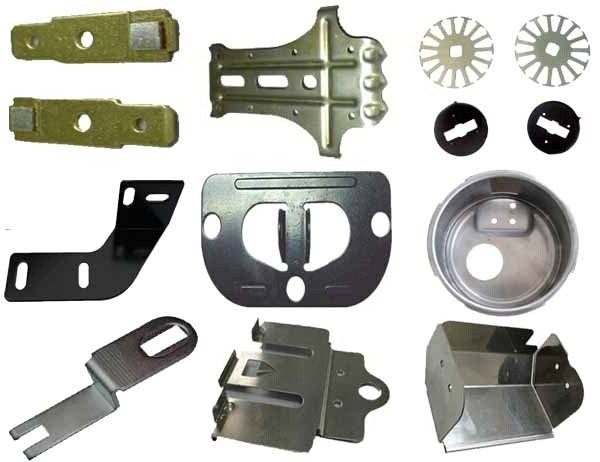

押すとパンチする

パンチプレスを利用する産業

パンチプレスは設計プロセスに不可欠なツールです。さまざまな業界向けに複雑な金属部品を作成できます。主な用途について見てみましょう。

自動車

タレットプレスは、精度と均一性が融合する自動車産業において重要な役割を果たしています。パンチプレスは、頑丈なブラケットから洗練されたパネルまで、幅広い車両部品の製造に携わっており、多種多様な製品を作成できます。

建設

設計者は、高荷重コンポーネントに必要な信頼性と堅牢性を実現するためにこれらのマシンを構築します。各パンチは、T ボルトやフレームワーク セグメントなどの精密に設計されたコンポーネントを比類のない精度で生産します。

エレクトロニクス

電子化の時代において、美観と耐久性を融合させる必要がある場合、パンチプレスの重要性が増します。パンチプレス機は、多くの電子機器の洗練された形状と耐久性のある構造を実現しています。

高度なパンチプレス技術

Shengen では、パンチプレス技術の最新の進歩に投資し、適応しています。当社は、お客様の変化するニーズに応えることに全力を尽くしています。

CNCパンチングプレス

CNC パンチプレスは高精度でプログラム可能です。高度なソフトウェアが各パンチング操作を制御します。

CNCテクノロジーの利点

  • 精度と一貫性 CNC テクノロジーにより、パンチプレス操作が正確になり、大量生産でも一貫した結果が得られます。
  • 柔軟性 CNC パンチプレスは、セットアップを大幅に変更することなく、さまざまな部品を生産するようにすばやく再プログラムできます。
  • 効率: CNC パンチプレスは、セットアップと操作速度が速いため、生産時間を大幅に短縮します。また、ネスティングとプログラミングを最適化することで、材料の無駄も削減します。

CNCパンチプレスの操作

  • CNC プレスを操作するには、まず機械の制御ソフトウェアで詳細な設計を作成またはインポートし、次にツールをセットアップしてパンチング操作を実行する必要があります。

パンチプレス操作の自動化

自動化はパンチングそのものにとどまりません。ロボット工学と自動化された材料処理により、効率が向上し、人件費が削減されます。

ロボット工学

  • ロボット工学は生産性を高め、労働の必要性を減らす素晴らしい方法です。

自動マテリアルハンドリング

  • 自動化された材料処理システムは、金属シートをパンチプレスに送り込み、完成した部品を取り出すことができるため、製造プロセス全体が合理化されます。

パンチプレスの潜在的な危険性とリスクは何ですか?

パンチプレスは製造業にとって貴重なツールですが、いくつかの潜在的な危険性をはらんでいます。これらを管理するには注意が必要です。

  • クラッシュハザードとピンチポイント: ラムとダイの動きにより、衣服、指、手などが挟まれる可能性があります。これにより、重傷を負う可能性があります。
  • デブリ 穴あけ作業中に金属片やその他の材料が飛び散り、作業者や傍観者に危険を及ぼす可能性があります。
  • 騒音による聴覚障害: パンチプレスの騒音は相当なものになる可能性があり、耳栓で適切に保護しないと、永久的な聴覚障害につながる可能性があります。
  • 反復運動による障害 パンチプレスのオペレーターは、人間工学を考慮しないと、過労による傷害や手根管症候群などの症状を引き起こす可能性のある反復作業を実行します。
  • 電気による危険: 他の機械と同様に、不適切な取り扱いや機器の故障は感電や感電死につながる可能性があります。
  • 機械起動時の事故: 意図せずまたは偶発的に作動すると、重傷を負う可能性があります。

あなたにとって最適なパンチプレスは何ですか?

適切な機械を使用することで生産性が向上し、製造する部品の品質と精度が向上します。当社が考慮する重要な要素は次のとおりです。

厚さと材質

  • 材料の硬さ、厚さ、その他の特性は材料によって異なります。つまり、異なる材料(アルミニウムからステンレス鋼まで)では、異なる力が必要になります。 カット または 形状オペレーターは、高品質の部品を作成するために、材料の固有の特性に合わせてパンチプレスを調整する必要があります。

生産量:

  • 大量注文の場合は、機械式パンチプレスが適しているかもしれません。スピードと一貫性を提供します。少量注文や、バリエーションの多い生産の場合は、CNC またはサーボプレスの方が適しているかもしれません。これらの機械は、精度と柔軟性に優れています。

精度要件

  • エレクトロニクス業界や航空宇宙業界では高い精度が求められます。そのため、優れた制御機能と精度機能を備えた高度なパンチプレスが必要です。

定期メンテナンスのヒント

  • 定期検査: ダイ セット、ラム、駆動機構などの重要なコンポーネントを考慮してください。
  • 潤滑: 製造元が推奨する潤滑剤の種類と間隔を使用してください。
  • 清潔さ: ほこり、金属片、その他のゴミが機械に蓄積すると、故障の原因となる場合があります。定期的に清掃することで蓄積を防ぎ、機械の性能を向上させます。
  • ツールと金型のケア: 摩耗した工具や金型を研磨または交換すると、品質が向上し、パンチプレスへの過度のストレスが防止されます。
  • ソフトウェアのアップデート: ソフトウェアを更新すると、新しい機能が追加されることがあります。

結論

Shengen でのパンチ プレス テクノロジーの世界を巡る旅は、さまざまな業界のお客様に精度、効率、品質を提供する上でこれらのマシンが果たす重要な役割を強調しています。パンチ プレスは汎用性が高く、自動車から航空宇宙、電子機器の製造や建設まで、さまざまな製造要件に対応できる十分な能力を備えています。

信頼できる板金部品メーカーが必要ですか?Shengenにお任せください。当社は板金レーザー切断、曲げ加工、表面仕上げ、板金溶接を専門としています。  シェンゲンに連絡を取る 今日、専門家に助けを求める!

よくある質問

油圧式パンチプレスと機械式パンチプレスの違いは何ですか?

  • 機械プレス このタイプのプレスでは、モーターを使用してラムを動かす機械機構を駆動します。このタイプのパンチプレスはスピードが速いことで知られており、大規模な生産に最適です。機械式パンチプレスはより多くのエネルギーを使用し、一般的に油圧プレスよりも高速です。
  • 油圧プレス: 油圧プレスは、油圧液を使用してラムを動かします。より正確な力の制御が可能で、幅広い材料に最適です。正確な力に設定でき、汎用性と精度を提供しますが、通常は機械プレスよりも低速です。

CNC と従来のパンチングプレスの違いは何ですか?

CNC パンチプレスはコンピューターで制御されるため、操作を反復可能かつ高精度に行うことができます。また、複雑な形状やデザインを簡単にプログラムできるため、柔軟性と効率性が向上します。ただし、従来のパンチプレスでは手動での調整とセットアップが必要なため、複雑で多様な実行を行うときには効率が低下します。

パンチプレスは金属以外の材料にも使用できますか?

パンチプレスは金属だけでなく、さまざまな材料に適しています。これらの機械を使用して、金属、プラスチック、複合材、場合によっては紙や布地をパンチすることができます。

パンチプレスのメンテナンスはどのくらいの頻度で行うべきですか?

パンチプレスのメンテナンス頻度は、プレスの種類、生産量、運用環境など、いくつかの要因によって左右されます。メーカーのメンテナンス スケジュールに従うのが最善です。メーカーのメンテナンス スケジュールでは、たとえば 6 か月から 12 か月ごとに定期的な検査とメンテナンスを行うことが推奨されています。オペレーターは、毎日、毎週、毎月のチェックを実行することで問題を特定できます。
