Medizinische Geräte müssen zuverlässig und leicht zu reinigen sein und strenge Sicherheitsstandards erfüllen. Selbst eine kleine Fehlfunktion kann die Sicherheit der Patienten gefährden oder kostspielige Reparaturen nach sich ziehen. Daher benötigen Ingenieure und Einkaufsleiter Lösungen, die sowohl praktisch als auch langlebig sind und sofort in Produktion gehen können.
Die Blechverarbeitung bietet eine effiziente und effektive Lösung. Es ist stabil, leicht zu sterilisieren und genau. Die Auswahl des richtigen Metalls und Designs kann das Kontaminationsrisiko verringern, die Lebensdauer der Geräte verlängern und die Gesamtkosten senken.
Dieser Artikel ist in klare, praktische Abschnitte gegliedert, die sich an Ingenieure und Konstrukteure richten. Unser Ziel ist es, technische Details leichter verständlich zu machen und gleichzeitig zu zeigen, warum Bleche eine gute Wahl für medizinische Geräte sind.
Sie erfahren mehr über gängige Materialien, wichtige Fertigungsverfahren, Konstruktionsprinzipien, gesetzliche Normen und praktische Anwendungen und lernen, wie diese Technologien in der modernen medizinischen Fertigung zusammenkommen.

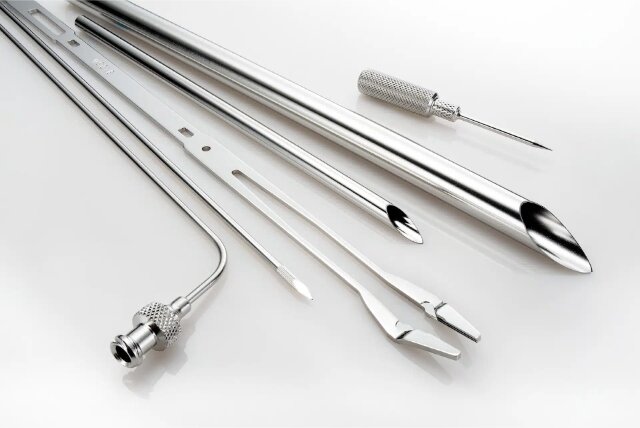

Standard-Blechwerkstoffe in medizinischen Geräten
Die Auswahl des richtigen Materials ist bei der Herstellung medizinischer Geräte entscheidend. Die verschiedenen Bleche unterscheiden sich in Festigkeit, Gewicht und Korrosionsbeständigkeit. Nachfolgend sind die in der Medizintechnik am häufigsten verwendeten Materialien aufgeführt.
Rostfreier Stahl
Edelstahl ist einer der am häufigsten verwendeten Werkstoffe in medizinischen Geräten. Er bietet eine hervorragende Korrosionsbeständigkeit und behält seine Festigkeit auch nach wiederholter Sterilisation bei - ideal für chirurgische Instrumente, Tabletts und strukturelle Komponenten von Krankenhausgeräten.
Besonders beliebt sind die Qualitäten 304 und 316L. Die Sorte 316L enthält Molybdän, das die Widerstandsfähigkeit gegen Rost und Reinigungschemikalien erhöht, und wird häufig für Implantate und chirurgische Instrumente verwendet, die biokompatibel sein müssen. Seine glatte Oberfläche verhindert die Ablagerung von Bakterien und trägt so zur Aufrechterhaltung steriler Bedingungen bei.
Aluminium
Aluminium ist leicht und einfach zu bearbeiten und eignet sich daher ideal für Komponenten, die mobil oder tragbar sein müssen, wie z. B. Gehäuse für bildgebende Geräte, Rollstühle und Abdeckungen für diagnostische Instrumente. Sein geringes Gewicht verbessert die Benutzerfreundlichkeit für Patienten und Mitarbeiter im Gesundheitswesen.
Beim Eloxieren bildet Aluminium eine schützende Oxidschicht, die die Korrosionsbeständigkeit erhöht und die Reinigung vereinfacht. Aufgrund seiner hervorragenden Wärmeleitfähigkeit eignet es sich für wärmeerzeugende Geräte wie Laboranalysegeräte oder Beleuchtungssysteme.
Titan
Titan zeichnet sich durch sein hohes Verhältnis von Festigkeit zu Gewicht und seine außergewöhnliche Biokompatibilität aus. Es wird häufig für Implantate, chirurgische Werkzeuge und Prothesenteile verwendet. Titan reagiert nicht mit Körpergewebe oder -flüssigkeiten, was es zu einer sicheren Option für den langfristigen Einsatz im Körper macht.
Seine natürliche Oxidschicht schützt vor Korrosion durch Körperflüssigkeiten und Desinfektionsmittel und gewährleistet selbst nach mehreren Sterilisationszyklen eine lange Lebensdauer. Die hohe Festigkeit von Titan ermöglicht dünnere und leichtere Komponenten, wodurch der Materialverbrauch reduziert wird und die Zuverlässigkeit erhalten bleibt.
Blechbearbeitungsprozesse für medizinische Komponenten
Die Herstellung von medizinischen Komponenten erfordert hohe Präzision, Beständigkeit und strenge Hygienestandards. Die folgenden wichtigen Blechbearbeitungsprozesse gewährleisten Qualität und Leistung bei medizinischen Geräten.
Laserschneiden: Präzision und saubere Kanten
Laserschneiden wird häufig für die Herstellung komplexer, filigraner Formen bei medizinischen Komponenten verwendet. Ein fokussierter Laserstrahl schneidet Bleche mit minimaler Wärmeeinwirkung, was zu sauberen, gratfreien Kanten führt, die oft nur wenig oder gar nicht nachbearbeitet werden müssen.
Präzision ist bei medizinischen Anwendungen von entscheidender Bedeutung. Beim Laserschneiden werden enge Toleranzen und komplizierte Details erreicht, die sich für chirurgische Gehäuse, Sensorgehäuse und Bedienfelder eignen. Da es sich um ein berührungsloses Verfahren handelt, wird das Kontaminationsrisiko minimiert und glatte, sterilisierbare Oberflächen bleiben erhalten.
Gemeinsame Herausforderungen:
- Oberflächen aus rostfreiem Stahl oder Aluminium können sich verfärben oder Grate bilden.
- Der Kontakt zwischen dem Blech und der Maschine kann zu Oberflächenkratzern führen.
- Teile mit dichten Entlüftungslöchern können sich beim Schneiden verformen.
Lösungen:
- Tragen Sie vor dem Schneiden eine dünne Schicht Rostschutzöl auf, um Verfärbungen und Grate zu reduzieren und Kratzer beim Reinigen zu vermeiden.
- Bei Teilen mit hohen Anforderungen an das Aussehen der Oberfläche ist vor dem Schneiden eine Laserschutzfolie aufzubringen. Bei Bauteilen, die beidseitig kratzfreie Oberflächen erfordern, sollten die Bediener die Materialien sorgfältig behandeln und Schutzbeschichtungen oder Oberflächenbehandlungen wie Elektropolieren oder gebürstetes Eloxieren verwenden.
- Bei Teilen mit vielen Entlüftungslöchern sollten Sie nach dem Schneiden eine Nivelliermaschine verwenden oder die Löcher vor dem Laserschneiden mit einer NCT-Maschine vorlochen.

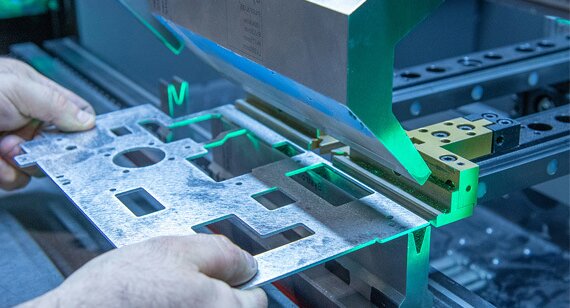

Biegen und Umformen: Sicherstellung der strukturellen Festigkeit
Nach dem Schneiden werden die Bleche gebogen oder in funktionelle Formen gebracht, um ihnen Steifigkeit und strukturelle Integrität zu verleihen. Zu den Standardtechniken gehören das Biegen mit der Abkantpresse, das Tiefziehen und das Walzprofilieren.
Genauigkeit während Biegen ist bei medizinischen Geräten von entscheidender Bedeutung - kleinste Abweichungen können zu Montagefehlern führen. CNC-gesteuerte Abkantpressen sorgen für gleichbleibende Winkel und Abmessungen. Edelstahl und Titan behalten ihre Festigkeit nach dem Biegen bei und eignen sich daher für langlebige, leichte Gehäuse.
Gemeinsame Herausforderungen:
- Tiefe Biegespuren bleiben nach der Oberflächenbearbeitung sichtbar.
- Enge Toleranzen (±0,1-0,2 mm) sind schwierig einzuhalten.
- Eine unsachgemäße Platzierung bei der Handhabung kann Kratzer auf der Oberfläche verursachen.
Lösungen:
- Verwenden Sie beim Biegen Gummipuffer oder nicht markierende Stempel, um sichtbare Abdrücke zu vermeiden.
- Verwenden Sie hochpräzise Abkantpressen und wählen Sie eine V-Nut-Breite, die dem 4-8-fachen der Materialstärke entspricht. Geschultes Personal sorgt für gleichbleibende Techniken und Genauigkeit.
- Verwenden Sie eine geeignete Verpackung und eine sorgfältige Handhabung, um Oberflächenschäden zu vermeiden.
Schweißen und Fügen: Dauerhaftigkeit sichern
Schweißen und Fügeverfahren verbinden mehrere Teile zu einer festen Struktur. In der medizinischen Fertigung sind das WIG-Schweißen (Wolfram-Inertgas) und das Laserschweißen am weitesten verbreitet. Beide Verfahren liefern präzise Verbindungen mit minimaler Wärmeverformung, so dass enge Toleranzen eingehalten werden.
Das WIG-Schweißen eignet sich gut für rostfreien Stahl und Titan, die häufig in chirurgischen und diagnostischen Geräten verwendet werden. Es erzeugt glatte, leicht zu reinigende Schweißnähte, die ideal für die Sterilisation sind. Das Laserschweißen bietet eine höhere Präzision und eignet sich für dünne Materialien, die verzugsfrei bleiben müssen.
Um Festigkeit und Maßhaltigkeit zu gewährleisten, werden für die Positionierung Schweißvorrichtungen verwendet. Jede Verbindung wird auf Festigkeit und Integrität geprüft, um eine Trennung oder Verformung zu verhindern.
Oberflächenbehandlung und Veredelung
Oberflächenbehandlung verbessert das Aussehen, die Haltbarkeit und die Hygiene. Zu den üblichen Behandlungen gehören Polieren, Passivieren, Eloxieren und Pulverbeschichten. Diese Verfahren verbessern die Korrosionsbeständigkeit, glätten die Oberfläche und verlängern die Lebensdauer des Geräts.
- Rostfreier Stahl: Die Passivierung beseitigt Verunreinigungen und erhöht die Korrosionsbeständigkeit.
- Aluminium: Die Eloxierung bildet eine dauerhafte Oxidschicht, die leicht zu reinigen ist.
- Polieren: Verringert die Oberflächenrauhigkeit und verhindert die Ansammlung von Bakterien.
Anwendungen in der Herstellung medizinischer Geräte
Die Kombination aus Festigkeit, Präzision und Reinigbarkeit macht Blech zu einem unverzichtbaren Werkstoff in der Herstellung medizinischer Geräte. Nachfolgend sind seine wichtigsten Anwendungen aufgeführt.
Diagnostische Ausrüstung
MRT-Scanner, CT-Scanner und Röntgengeräte sind auf robuste Blechgehäuse angewiesen, die empfindliche Elektronik und mechanische Systeme vor Stößen, Staub und elektromagnetischen Störungen schützen.
Edelstahl und Aluminium werden aufgrund ihrer Korrosionsbeständigkeit und einfachen Reinigung bevorzugt. Ihre glatten Oberflächen verhindern die Ansammlung von Bakterien und ermöglichen eine häufige Sterilisation. Gehäuse aus Blech bieten strukturelle Festigkeit ohne übermäßiges Gewicht, was die Mobilität und die Effizienz der Wartung verbessert.

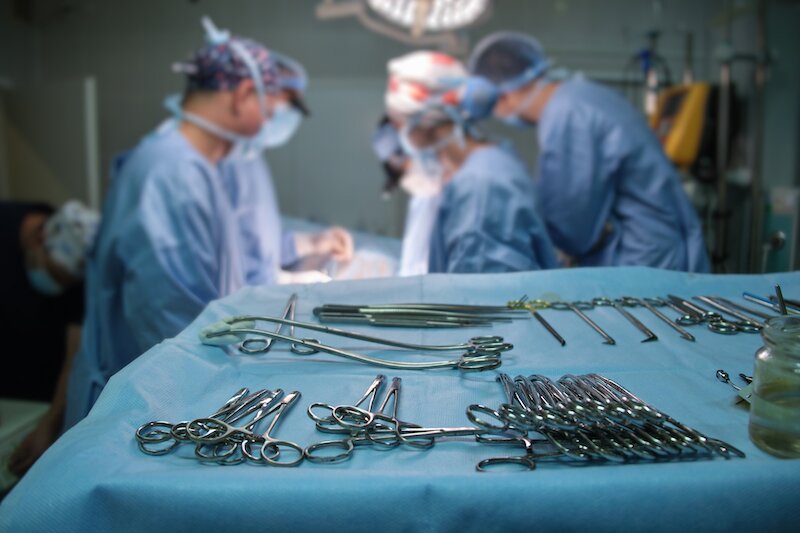

Chirurgische Instrumente und Ausrüstung
In der Chirurgie ist höchste Präzision gefragt, und Bleche spielen eine wichtige Rolle bei der Herstellung zuverlässiger, sicherer Instrumente. Edelstahl ist das wichtigste Material für Skalpelle, Klemmen und Tabletts - es bleibt scharf, rostet nicht und hält wiederholten Sterilisationszyklen stand.
Größere chirurgische Geräte - wie Operationstische, Instrumentenständer und Beleuchtungsgehäuse - werden ebenfalls aus Blech gefertigt. Ihre Fähigkeit, in komplexe Formen gebogen und geschweißt zu werden, unterstützt ergonomische Designs, die stabil sind und den medizinischen Standards entsprechen.
Krankenhausmobiliar und -einbauten
Bleche eignen sich gut für Krankenhausmöbel, die robust, hygienisch und leicht zu warten sind. Betten, Schränke, Wagen und Regalsysteme werden häufig aus Edelstahl- oder Aluminiumrahmen hergestellt, die für den täglichen Gebrauch, die Reinigung und die Bewegung ausgelegt sind.
Glatte Oberflächen und dichte Verbindungen minimieren die Ansammlung von Staub und Bakterien. Im Vergleich zu Alternativen aus Kunststoff bieten Metallmöbel eine bessere Feuerbeständigkeit, eine höhere Belastbarkeit und eine längere Lebensdauer, was sie zu einer sichereren und langlebigeren Wahl für Patientenbereiche macht.
Laborausrüstung
Laboratorien verlangen nach Materialien, die Chemikalien, Feuchtigkeit und häufiger Handhabung standhalten. Bleche bieten die erforderliche Festigkeit und chemische Beständigkeit für Labortische, Zentrifugengehäuse und Schränke zur Probenlagerung.
Aluminium und Edelstahl sind auch bei wechselnden Temperaturen und Feuchtigkeit formstabil. Ihre porenfreien Oberflächen vereinfachen die Reinigung und tragen dazu bei, Kreuzkontaminationen bei Tests oder Analysen zu vermeiden.
Gehäuse für elektronische medizinische Geräte
Blechgehäuse schützen die empfindliche Elektronik in medizinischen Überwachungs- und Steuerungssystemen. Geräte wie Patientenmonitore, Infusionspumpen und Beatmungsgeräte verwenden Metallgehäuse zum Schutz vor Stößen, Feuchtigkeit und elektromagnetischen Störungen.
Aluminium wird häufig wegen seines geringen Gewichts und seiner hervorragenden Wärmeableitung verwendet, während Edelstahl eine höhere Festigkeit und Korrosionsbeständigkeit bietet. Gut durchdachte Gehäuse verbessern sowohl den Schutz als auch die Benutzerfreundlichkeit und bieten ein professionelles Erscheinungsbild, das für klinische Umgebungen geeignet ist.
Konstruktionsüberlegungen für medizinische Blechteile
Die Konstruktion von Blechteilen für medizinische Geräte erfordert eine sorgfältige Planung. Jedes Bauteil muss strenge Normen für Leistung, Sicherheit und Sauberkeit erfüllen.
Anforderungen an Präzision und Toleranzen
Medizinische Geräte erfordern extrem enge Toleranzen, um eine genaue Montage und zuverlässige Leistung zu gewährleisten. Selbst geringfügige Maßabweichungen können die Passgenauigkeit oder Beweglichkeit von Teilen beeinträchtigen. Präzision garantiert eine korrekte Ausrichtung, einen reibungslosen Betrieb und eine gleichbleibende Funktion.
Verfahren wie das Laserschneiden und die CNC-Bearbeitung sorgen für dieses Maß an Genauigkeit, indem sie menschliche Fehler minimieren und die Konsistenz in der Großserienproduktion gewährleisten. Präzise Toleranzen reduzieren auch Geräusche, Vibrationen und Verschleiß - entscheidend für Geräte, die im Dauerbetrieb arbeiten.
Standards für Sauberkeit und Sterilisation
Sauberkeit ist eine der wichtigsten Designprioritäten in der medizinischen Fertigung. Die Komponenten müssen häufigen Reinigungs- und Sterilisationsvorgängen standhalten, ohne zu korrodieren oder zu schwächeln. Edelstahl, Aluminium und Titan werden aufgrund ihrer chemischen Beständigkeit und glatten, porenfreien Oberflächen häufig verwendet.
Konstrukteure sollten tiefe Rillen, scharfe Ecken oder raue Strukturen vermeiden, in denen sich Bakterien ansammeln können. Polierte oder passivierte Oberflächen erleichtern die Sterilisation. Schweißnähte werden manchmal versiegelt, um Lücken zu vermeiden und die Ansammlung von Verunreinigungen zu verhindern.
Ergonomie und Sicherheit
Ergonomie und Sicherheit sind sowohl für das medizinische Personal als auch für die Patienten von entscheidender Bedeutung. Medizinische Komponenten müssen bequem zu handhaben und sicher zu benutzen sein. Glatte Kanten, abgerundete Ecken und optimierte Geometrien helfen, Verletzungen bei der Bedienung zu vermeiden.
Bei der Konstruktion von Blechteilen achten die Ingenieure auf Griffigkeit, Gewicht und Zugänglichkeit. Leichtmetalle wie Aluminium verringern die Ermüdung von Handgeräten oder tragbaren Geräten. Bei stationären oder lasttragenden Geräten haben strukturelle Stabilität und Festigkeit Vorrang.
Regulierungs- und Qualitätsstandards
Die Herstellung medizinischer Geräte erfordert die Einhaltung strenger Vorschriften und Qualitätsstandards, um Sicherheit, Zuverlässigkeit und Rückverfolgbarkeit zu gewährleisten. Die Einhaltung anerkannter Normen bestätigt, dass jedes Teil die funktionalen und hygienischen Erwartungen der Gesundheitsbranche erfüllt.
ISO 13485 und FDA-Konformität
ISO 13485 ist eine weltweit anerkannte Qualitätsmanagementnorm für die Herstellung von Medizinprodukten. Sie definiert einheitliche Verfahren für Design, Herstellung und Prüfung. Die Einhaltung der Norm gewährleistet die vollständige Rückverfolgbarkeit von Materialien, eine lückenlose Dokumentation und die Kontrolle jeder Phase - vom Prototyping bis zur Endkontrolle.
Für Produkte, die in den Vereinigten Staaten verkauft werden, ist die Einhaltung der FDA-Qualitätssystemverordnung (QSR) ebenso wichtig. Die QSR setzt Standards durch, die die Sicherheit und Wirksamkeit von Produkten gewährleisten. Blechkomponenten müssen die Anforderungen an Materialrückverfolgbarkeit, Biokompatibilität und mechanische Integrität erfüllen.
Viele Hersteller sind sowohl nach ISO 13485 zertifiziert als auch von der FDA zugelassen. Diese doppelte Konformität zeugt von einem starken Engagement für Qualität und gibt Ingenieuren, Konstrukteuren und Beschaffungsteams die Gewissheit, dass die Herstellungsprozesse gut validiert sind.
Reinraum-Fertigung und Qualitätsinspektion
Reinraumfertigung ist für die Herstellung hochreiner medizinischer Komponenten unerlässlich. In diesen kontrollierten Umgebungen werden Temperatur, Luftfeuchtigkeit und luftgetragene Partikel reguliert, um die Kontamination zu minimieren. Die Mitarbeiter tragen Schutzkleidung, und alle Werkzeuge werden sterilisiert, um die Sauberkeit zu gewährleisten.
Bei Blechteilen verhindern die Reinraumbedingungen, dass Staub, Öl und mikroskopisch kleine Verunreinigungen an den Oberflächen haften - besonders wichtig für chirurgische Instrumente, Diagnosesysteme und implantierbare Geräte. Selbst geringfügige Verunreinigungen können bei diesen Anwendungen zu Geräteausfällen oder Infektionen führen.
Die Qualitätskontrolle erfolgt während des gesamten Prozesses. Die Teile werden auf Maßhaltigkeit, Oberflächengüte und Schweißnahtintegrität geprüft. Mit zerstörungsfreien Prüfverfahren (NDT) - wie Ultraschall- oder Röntgenprüfung - werden innere Fehler aufgespürt, ohne das Teil zu beschädigen.
Vorteile der Verwendung von Blech bei der Herstellung medizinischer Geräte
Blech ist nach wie vor eines der zuverlässigsten und vielseitigsten Materialien in der medizinischen Industrie. Es bietet eine Kombination aus Festigkeit, Haltbarkeit, Präzision und Designflexibilität, die nur wenige Materialien erreichen.
Stärke und Haltbarkeit
Medizinische Geräte müssen auch bei starker Beanspruchung, wiederholter Reinigung und strenger Sterilisation zuverlässig bleiben. Bleche bieten die erforderliche Festigkeit und Steifigkeit, um diese Bedingungen zu erfüllen. Edelstahl und Titan behalten ihre Struktur und Leistung auch nach jahrelangem Einsatz bei.
Die Langlebigkeit von Blechen verringert die Notwendigkeit eines häufigen Austauschs. Geschweißte Rahmen und verstärkte Verbindungen erhöhen die Stabilität von Krankenhausbetten, Diagnosegeräten und Operationstischen - das verlängert die Lebensdauer der Produkte und senkt die Wartungskosten.
Leichtgewicht und Korrosionsbeständigkeit
Mobilität ist im Gesundheitswesen von entscheidender Bedeutung. Aluminium und Titan bieten eine hochfeste und dennoch leichte Lösung, die die Handhabung und den Transport von Geräten in Krankenhäusern oder Labors erleichtert.
Korrosionsbeständigkeit ist ein weiterer wichtiger Vorteil. Edelstahl und Aluminium widerstehen der Einwirkung von Feuchtigkeit, Reinigungschemikalien und Desinfektionsmitteln. Ihre glatten Oberflächen vereinfachen die Sterilisation und tragen zur Aufrechterhaltung der Hygiene und zur Vermeidung von Kontaminationen bei.
Kosteneffizienz vom Prototyping bis zur Massenproduktion
Die Blechfertigung ist sowohl skalierbar als auch kosteneffizient. Laserschneiden und CNC-Biegen ermöglichen ein schnelles Prototyping mit minimalen Werkzeugen, so dass Ingenieure ihre Entwürfe schnell testen und verfeinern können - ohne die Kosten für Guss oder Formgebung.
Dieselben Prozesse können für die Großserienproduktion vollständig automatisiert werden, um eine gleichbleibende Qualität zu gewährleisten. Eine hohe Materialausnutzung reduziert den Abfall und die Gesamtkosten. Diese Flexibilität kommt sowohl Start-ups als auch großen Herstellern zugute, da sie die Vorlaufzeiten verkürzt und die Budgets optimiert.
