تحمي حاويات الصفائح المعدنية الإلكترونيات الأساسية. ومع ذلك، يمكنها أيضًا أن تحبس الحرارة. عندما تتراكم الحرارة دون وجود مكان تذهب إليه، يمكن أن ترتفع درجة الحرارة الداخلية بسرعة. يمكن أن يتسبب هذا الارتفاع في اختناق أو إعادة ضبط مفاجئة أو تقصير عمر المكونات. يتبع العديد من المهندسين قاعدة بسيطة: كل 10 درجات مئوية إضافية يمكن أن تقلل من عمر المكوّن إلى النصف.
هذا هو السبب في أن التهوية جزء أساسي من تصميم الضميمة. فهي ليست خياراً تجميلياً. يساعد التخطيط الفعال لتدفق الهواء على الحفاظ على درجات حرارة ثابتة. كما أنه يدعم الأداء المستقر وعمر الخدمة الأطول. وفي كثير من الحالات، يحسن حتى من سلامة النظام بأكمله.
يشرح هذا الدليل الطرق العملية لإضافة التهوية إلى حاويات الألواح المعدنية. وقد تم إثبات كل طريقة في مشاريع واقعية. تمكّن هذه الأفكار المهندسين من تصميم مسارات تدفق هواء فعالة من حيث التكلفة ومباشرة للتطبيقات الصناعية والتجارية والخارجية.
ما أهمية التهوية في حاويات الصفائح المعدنية؟
عندما تقوم بتصميم ضميمة صفائح معدنية، فإنك غالبًا ما تركز على الحجم والتركيب والتشطيب السطحي. ومع ذلك، فإن التهوية لا تقل أهمية. تولد الأجزاء الإلكترونية حرارة، وتتطلب هذه الحرارة مسارًا واضحًا للهروب من الضميمة. ولا يمكن للمعدن الصلب وحده التحكم في ذلك.
قد يبدو تراكم الحرارة بطيئًا، لكن تأثيره يصبح واضحًا بسرعة. يمكن لجهاز بقوة 20-30 واط داخل صندوق مغلق أن يرفع درجة الحرارة الداخلية بمقدار 15-25 درجة مئوية. هذا النوع من الارتفاع يمكن أن يقلل من عمر المكونات، أو يقلل من الأداء، أو حتى يتسبب في إيقاف التشغيل. تحافظ التهوية الجيدة على استقرار درجات الحرارة. كما أنها تقلل من معدلات الفشل وتدعم الاستخدام الآمن على المدى الطويل.

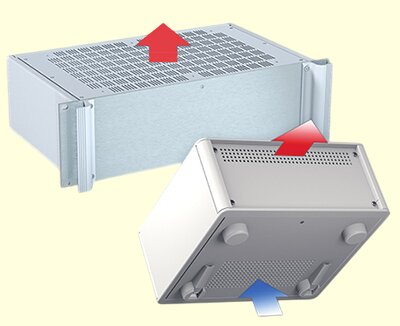

خيارات التهوية السلبية
يعتمد تدفق الهواء السلبي على الحركة الطبيعية للهواء، بدلاً من استخدام المراوح. وهي تعمل بشكل جيد عندما تكون الأحمال الحرارية معتدلة وظروف التركيب مستقرة. فيما يلي ثلاث طرق قياسية سلبية.

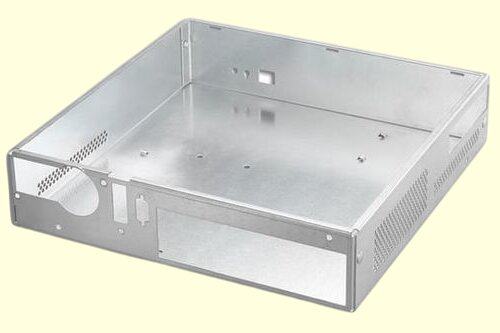

القواطع - الثقوب والفتحات والأنماط المخصصة
توفر القواطع للهواء طريقة بسيطة للتحرك داخل وخارج الضميمة. يمكنك استخدام الفتحات المستديرة أو الفتحات الطويلة أو الأشكال المخصصة. يقدم كل خيار فوائده الخاصة، ولكن يمكن أن يتفاوت أداؤها.
ما الذي يعمل بشكل جيد:
- تساعد الفتحات القريبة من الأسفل على دخول الهواء البارد والسماح للهواء الدافئ بالارتفاع والخروج.
- تضمن الأنماط الموحدة إنتاجًا مباشرًا ويمكن التنبؤ به.
- تجنّب التجمعات الكثيفة جداً من الثقوب الصغيرة في المعدن الرقيق، لأنها قد تتسبب في حدوث التواء.
نصيحة التصنيع:
- اضبط الحد الأدنى لقطر الفتحة على 1.2 ضعف سُمك الصفيحة تقريبًا.
- احتفظ بالمعدن بين الثقوب بسماكة 1× سمك على الأقل.
- تجنب وضع الثقوب بالقرب من خطوط الانحناء. احرص على مسافة لا تقل عن 2× السمك.
فتحات التهوية وفتحات التهوية
في الأماكن الخارجية أو المغبرة، قد لا توفر الثقوب المفتوحة حماية كافية. فتحات التهوية حل هذه المشكلة باستخدام شفرات بزاوية تمنع الدخول المباشر للغبار أو المطر مع السماح بتدفق الهواء.
نصائح التنسيب الرئيسية:
- بالنسبة للحاويات الخارجية، وجّه فتحات التهوية إلى الأسفل أو ضعها على الجوانب. تجنب الفتحات المواجهة للأعلى.
- طابق زاوية الشفرة مع ظروف التركيب الحقيقية.
- توقع أن ينخفض تدفق الهواء بمقدار 15-30% مقارنةً بالفتحات المفتوحة، لذا خطط منطقة التهوية مع وضع ذلك في الاعتبار.

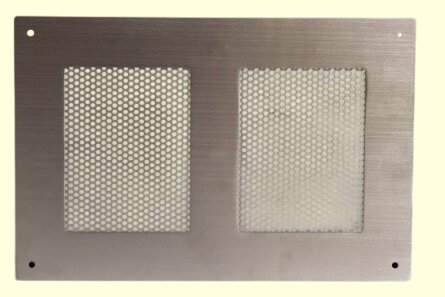

الألواح المثقوبة للمناطق ذات التدفق العالي
المعدن المثقوب مثالي عندما تحتاج إلى تدفق هواء قوي مع الحفاظ على قوة جيدة ومظهر نظيف. تستخدم هذه الألواح أنماط ثقوب منتظمة ويمكن أن تحل محل لوحة مسطحة كاملة أو يمكن إضافتها كإدراج.
ما يجب ملاحظته:
- تتراوح نسب المساحة المفتوحة الشائعة من 20% إلى 40%.
- تظل الألواح السميكة أكثر صلابة وتقاوم الانحناء أو الالتواء.
- إذا كنت طلاء المسحوق أو أنودة اللوحة، تأكد من أن الطلاء لا يؤثر على شكل الفتحة.
- غالبًا ما تكون التكاليف أقل من قطع العديد من الثقوب الصغيرة بالليزر، خاصة على الأسطح الكبيرة.
مثال على حالة الاستخدام:
استخدمت حاوية أجهزة ذات مرة مساحة مفتوحة للتهوية تبلغ 6% فقط. بعد التبديل إلى لوحة مثقوبة بمساحة مفتوحة تبلغ 28% تقريبًا، انخفضت درجات الحرارة الداخلية بمقدار 12-18 درجة مئوية. لم تكن هناك حاجة إلى مروحة.
خيارات التهوية النشطة
يعد تدفق الهواء السلبي مناسبًا للحرارة المعتدلة، ولكنه يصبح أقل فعالية مع زيادة مستويات الطاقة أو وضع المكونات بالقرب من بعضها البعض. في هذه الحالات، لا يمكن للحمل الحراري الطبيعي إزالة الحرارة بسرعة كافية. يستخدم التبريد النشط المراوح أو المنافيخ لتدوير الهواء عبر الضميمة، مما يوفر تحكمًا ثابتًا ومتوقعًا في درجة الحرارة.
تساعد التهوية النشطة عندما:
- الحمل الحراري أعلى من 25-30 واط في مساحة ضيقة
- توجد عدة مصادر حرارية في نفس المنطقة
- يجب أن يتحرك الهواء عبر فجوات أو قنوات صغيرة
- البيئة دافئة أو ذات تدفق هواء محدود
- تحتاج إلى الحفاظ على درجة الحرارة الداخلية ضمن نطاق محدد
فيما يلي طرق عملية لدمج التبريد النشط والحفاظ على أداء حراري مستقر.
اختيار المروحة وأداء تدفق الهواء
يتضمن اختيار المروحة أكثر من مجرد اختيار الحجم أو النظر في CFM المقدرة. يعتمد تدفق الهواء الحقيقي على المقاومة داخل الضميمة.
فهم حركة التيار المتردد وارتفاع درجة الحرارة
طريقة بسيطة لتقدير تدفق الهواء هي:
CFM المطلوبة ≈ الحمل الحراري (W) ÷ (1.2 × ارتفاع درجة الحرارة المسموح بها ° C)
على سبيل المثال، يحتاج الحمل 60 واط مع حد ارتفاع 15 درجة مئوية إلى حوالي 3.3 CFM في الهواء الحر. وبمجرد أن تضيف الفتحات أو المرشحات أو فتحات التهوية أو فتحات التهوية أو المساحات الداخلية الضيقة مقاومة، ينخفض تدفق الهواء. يساعد هامش الأمان 30-80% على ضمان الأداء في الاستخدام الحقيقي.
مسائل الضغط الساكن
تحتاج الأنظمة ذات الفتحات المقيدة أو الألواح المثقوبة أو العوائق الداخلية إلى مراوح ذات ضغط ثابت أعلى.
- مراوح محورية تحرّك الكثير من الهواء ولكنك تكافح للتعامل مع المقاومة بفعالية.
- المنافيخ تحافظ على تدفق هواء قوي حتى مع وجود قيود وتعمل بشكل جيد مع القنوات أو الفلاتر.
- المراوح العرضية نشر تدفق الهواء بالتساوي عبر لوحات PCB الطويلة أو أسطح الهيكل.
يضمن النوع المناسب من المروحة وصول الهواء إلى المكونات الساخنة بدلاً من تسربه عبر أقرب فتحة.
الوضع المناسب للمروحة
غالبًا ما يكون لوضع المروحة تأثير أكبر على التبريد من طراز المروحة نفسه.
إرشادات عامة:
- ضع المدخل منخفضاً والعادم مرتفعاً لدعم الحمل الحراري الطبيعي.
- أبقِ السحب والعادم متباعدين قدر الإمكان لتجنب حدوث قصر في تدفق الهواء.
- تجنب تركيب المراوح مباشرة على الألواح الصلبة.
- حافظ على خلوص 25-40 مم عند مدخل المروحة.
الأخطاء الشائعة:
- المدخل والعادم على نفس الجانب
- مراوح تنفخ في الزوايا بدون مسار خروج
- المراوح الموضوعة بالقرب من فتحات التهوية عالية المقاومة
- حزم الكابلات التي تسد مدخل المروحة أو مخرجها

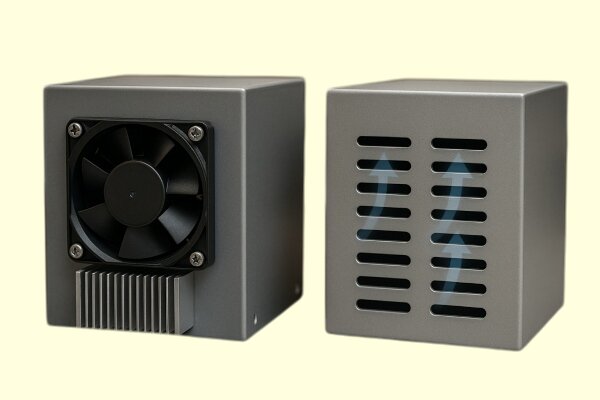

استخدام مجاري وموجهات تدفق الهواء
لا تضمن المراوح وحدها تحرك الهواء فوق الأجزاء التي تحتاج إليه أكثر من غيرها. تساعد القنوات أو الموجهات الداخلية في تشكيل مسار تدفق الهواء.
لماذا تساعد الأنابيب:
يبحث الهواء عن المسار الأقل مقاومة. وبدون توجيه، غالباً ما يكون تدفق الهواء
- مغادرة الضميمة من خلال أقرب فتحة تهوية
- يتحرك حول المكونات الساخنة بدلاً من التحرك عبرها
- إنشاء مناطق دافئة راكدة على الجانب البعيد من الضميمة
يمكن للقنوات البسيطة:
- قوة الهواء عبر خافضات الحرارة
- مناطق ساخنة ومناطق باردة منفصلة
- منع تدفق الهواء الالتفافي
- تحسين التبريد بدون سرعات أعلى للمروحة
مثال على ذلك:
وصلت درجة حرارة لوحة وحدة المعالجة المركزية الصغيرة إلى 80 درجة مئوية حتى مع وجود مروحة. هرب الهواء بشكل جانبي بدلاً من عبور مبدد الحرارة. أدت إضافة قناة صغيرة من الألواح المعدنية إلى دفع الهواء عبر الزعانف وخفض درجة الحرارة إلى حوالي 62 درجة مئوية.
تصميم مسار تدفق هواء واضح
يعمل تدفق الهواء بشكل أفضل عندما يتبع مساراً بسيطاً ومباشراً. حدد الاتجاه المفضل في أقرب وقت ممكن في عملية التصميم.
أنماط تدفق الهواء الشائعة:
- من الأمام إلى الخلف: جيد لمعدات الحامل أو الهيكل
- من الأسفل إلى الأعلى: تعمل بشكل جيد مع الحمل الحراري الطبيعي والصناديق المثبتة على الحائط
- من جانب إلى جانب: مناسب عند انسداد الفتحات الأمامية أو الخلفية
لأي نمط، تأكد من
- يصل الهواء البارد إلى جميع مصادر الحرارة الأساسية
- يخرج الهواء الساخن من أعلى نقطة ممكنة
- الكابلات والأقواس والدروع لا تمنع التدفق
مثال قبل وبعد:
- قبل ذلك: المدخل والعادم كلاهما على اليسار → حلقة تدفق الهواء، بقيت البقعة الساخنة
- بعد: المدخل على اليسار، هواء موجه عبر مركبات ثنائي الفينيل متعدد الكلور، العادم على الصحيح → انخفضت درجات الحرارة 11-17 درجة مئوية
إرشادات سوق دبي المالي لخصائص التهوية
بمجرد اختيار طريقة التهوية، فإن الخطوة التالية هي التأكد من إمكانية تصنيعها بسهولة. جيد سوق دبي المالي يحافظ على الألواح مسطحة، ويقلل من وقت القطع، ويساعد على التحكم في التكلفة.
إدارة كثافة الفتحات والفتحات
القطع بالليزر تبدو الأنماط نظيفة، ولكن يمكن أن تتسبب المجموعات الكثيفة من الثقوب في تشويه الحرارة. يسخن المعدن أثناء القطع، وتصبح المقاطع الرقيقة أكثر عرضة للتشوه. تساعد الإرشادات التالية على تجنب هذه المشاكل:
- الحفاظ على حد أدنى لقطر الفتحة يبلغ 1.2 ضعف سُمك اللوح تقريبًا.
- حافظ على المعدن بين الثقوب بسماكة 1×1× على الأقل.
- ابق بعيداً عن أي خط انحناءة بسماكة 2-3××.
- تجنب نسب المساحة المفتوحة التي تزيد عن 45-55% على المواد الرقيقة.
- قسّم مناطق التهوية الكبيرة إلى مناطق أصغر لتقليل تراكم الحرارة أثناء القطع.
تحافظ هذه القواعد على قوة اللوحة وتسطيحها، خاصةً عند استخدام الألومنيوم الرقيق أو الفولاذ الرقيق.

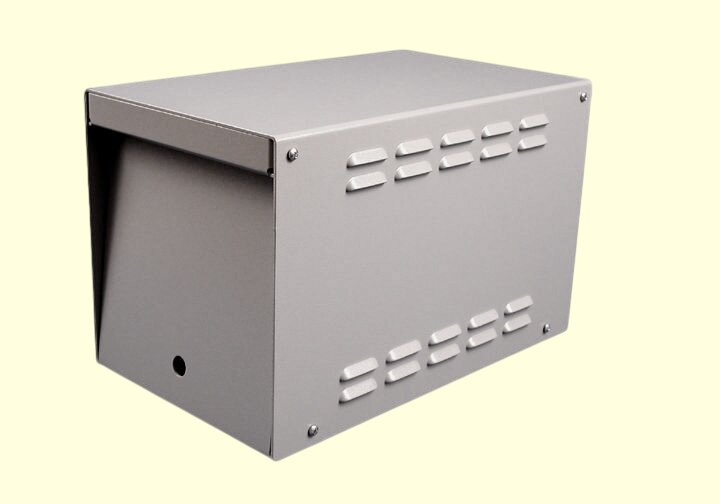

الاعتبارات الخاصة بالفتحات المشكّلة
تتطلب الكوات عملية تثقيب وتشكيل، لذا فإن التباعد والشكل ضروريان. قد يؤدي سوء التصميم إلى تشكيل غير متناسق أو مناطق ضعيفة.
- يجب أن يكون طول الكوة 20-25 مم على الأقل للتشكيل المستقر.
- توفر زاوية الشفرة بين 30 درجة و55 درجة تدفق هواء موثوق به.
- حافظ على تباعد لا يقل عن 1.5 ضعف سمك المادة بين الفتحات.
- تجنب وضع فتحات التهوية بالقرب من الانحناءات أو الزوايا.
تعمل الفتحات على تقوية اللوح بشكل طبيعي، لكن كثرة عددها في نفس المنطقة يمكن أن تتسبب في حدوث إجهاد غير متساوٍ. أضف التعزيزات إذا بدأ اللوح بالانثناء.
دمج الألواح المثقبة
تعمل الصفيحة المثقوبة بشكل جيد في أقسام تدفق الهواء الكبيرة، ولكنها تحتاج إلى دعم مناسب لتبقى صلبة ومسطحة.
- احتفظ بما لا يقل عن 8-12 مم من الحافة الصلبة للتركيب.
- تجنب وضع المثبتات في المناطق المثقوبة.
- أضف الشفاه أو الانحناءات المرتجعة لتقليل "تعليب الزيت".
- تأكد من أن عمليات التشطيب لا تسد الثقوب الصغيرة.
تسمح الألواح المثقوبة بتدفق هواء قوي ومتساوٍ، كما أنها تقلل من وقت القطع عندما تغطي مناطق التهوية مساحة كبيرة.
سلوك المواد وتأثيره على التهوية
تتعامل المواد المختلفة مع الحرارة بشكل مختلف. يؤثر اختيار المواد على انتشار الحرارة، وصلابة اللوح، وهندسة الفتحات.
اختلافات التوصيل الحراري
تنقل بعض المعادن الحرارة بسرعة؛ بينما تحبسها معادن أخرى.
| المواد | الموصلية الحرارية (وات/م كلفن) | التأثير في العبوات |
|---|---|---|
| الألومنيوم | ~205 | يوزع الحرارة بشكل جيد؛ يقلل من البقع الساخنة |
| الفولاذ الطري | ~50 | متوسط الأداء؛ يحتاج إلى تدفق هواء |
| الفولاذ المقاوم للصدأ | ~16 | يحتفظ بالحرارة؛ يتطلب مساحة تنفيس أكبر |
| الزنك/الفولاذ المطلي بالزنك | ~90 | أداء متوازن |
إذا كنت تستخدم الفولاذ المقاوم للصدأ لمقاومته للتآكل، تذكر أنه يتطلب تهوية أفضل لأنه لا ينقل الحرارة إلى الخارج بكفاءة.
تأثير تشطيب السطح
تعمل طلاءات السطح والألوان على تغيير كمية الحرارة التي تشعها الضميمة.
- مسحوق الطلاء الأسود يحسن الإشعاع الحراري
- تشطيبات غير لامعة تشع حرارة أفضل من تلك اللامعة
- المنيوم متأين ينشر الحرارة بفعالية عبر الأسطح الكبيرة
لا تعتبر هذه التأثيرات بديلاً عن التهوية، لكنها قد تساعد في تقليل البقع الساخنة.
اعتبارات سمك المادة
تؤثر سماكة المادة على قابلية تصنيع الفتحات.
- صفائح رقيقة (≤1 مم): أكثر عرضة للالتواء؛ تجنب الأنماط عالية الكثافة
- صفائح متوسطة الحجم (1-1.5 مم): توازن جيد للفتحات والفتحات
- صفائح سميكة (≥1.5 مم): تدعم أنماط تنفيس أكثر قوة وفتحات أعمق
يضمن اختيار السُمك الصحيح بقاء الجزء مسطحًا ويعزز كفاءة التبريد الكلية.
استراتيجيات التهوية القائمة على التطبيق
تحتاج أنواع الضميمة المختلفة إلى أنماط تدفق هواء مختلفة. لكل تطبيق مصادر الحرارة الخاصة به وحدود التخطيط والتحديات البيئية. تساعد الإرشادات التالية في مطابقة تصميم التهوية مع ظروف التشغيل الحقيقية.
حاويات الخوادم والحوسبة
تولد هذه الأنظمة حرارة ثابتة ومركزة. فهي تحتاج إلى تدفق هواء ثابت ومتسق.
- استخدم تدفق الهواء من الأمام إلى الخلف كلما أمكن ذلك.
- ضع فتحات تهوية عالية التدفق في كل من السحب والعادم.
- مناطق تدفق هواء منفصلة لوحدة المعالجة المركزية/وحدة معالجة الرسومات ومصدر الطاقة.
- أضف قنوات أو فواصل لدفع الهواء عبر المناطق الأكثر سخونة.
- تجنب الفتحات الجانبية ما لم يتم التحكم في مسار تدفق الهواء بالكامل.
يحافظ هذا الإعداد على درجات حرارة ثابتة ويقلل من احتمال إعادة تدوير الهواء الساخن داخل الهيكل.
خزانات التحكم الصناعية
غالباً ما تحتوي هذه الخزانات على حزم أسلاك ووحدات طاقة مختلطة. يجب أن يتجنب تدفق الهواء العوائق والحماية من الغبار.
- استخدم مآخذ مرشحة مثبتة على الجانب مع فتحات عادم علوية.
- أبقِ الأسلاك بعيدة عن فتحات التهوية لتجنب إعاقة تدفق الهواء.
- استخدم فتحات تهوية متجهة لأسفل للحماية من الغبار.
- افصل العناصر عالية الحرارة، مثل المحولات، عن إلكترونيات التحكم.
تحمي المرشحات المكونات، ولكنها تقلل أيضاً من تدفق الهواء، لذا يجب أن تكون مناطق السحب أكبر عادةً.
العبوات الخارجية (الاتصالات وإنترنت الأشياء والطاقة الشمسية)
تتعرض الصناديق الخارجية لدرجات حرارة محيطة عالية وأشعة الشمس والظروف الجوية. يجب أن توازن التهوية بين تدفق الهواء والحماية.
- تجنب فتحات التهوية العلوية؛ استخدم فتحات التهوية المتجهة للأسفل أو فتحات التهوية المتاهة.
- ضع في اعتبارك أغشية التهوية القابلة للتهوية لمقاومة الرذاذ.
- أضف واقيات داخلية للحد من اكتساب الحرارة الشمسية.
- استخدم تشطيبات مقاومة للتآكل لضمان المتانة على المدى الطويل.
يمكن أن تساعد المروحة التي يتم تشغيلها في درجة الحرارة في التحكم في ارتفاع الحرارة عندما تكون التهوية السلبية غير كافية.
الأدوات المدمجة والأجهزة الاستهلاكية
الأجهزة الصغيرة لها مساحة محدودة ومتطلبات تصميم أقوى. يجب أن يبقى تدفق الهواء فعالاً دون الإضرار بالمظهر.
- استخدم أنماط الفتحات النظيفة التي تتبع تصميم المنتج.
- أضف قنوات أو مجاري هواء صغيرة بالداخل لتوجيه التدفق.
- استخدم مراوح منخفضة عدد الدورات في الدقيقة لتقليل الضوضاء.
- احفظ فتحات العادم بعيداً عن الأسطح التي يلمسها المستخدم.
تدفق الهواء الموجه في الأماكن الضيقة يمنع تراكم الحرارة بالقرب من المكونات الحساسة.
خاتمة
تحتاج التهوية الجيدة إلى تخطيط دقيق. فكل طريقة - فتحات أو فتحات تهوية أو ألواح مثقبة أو مراوح أو قنوات - تغير كيفية تحرك الحرارة داخل الضميمة. يؤثر كل من اختيار المواد، وشكل التهوية، واتجاه تدفق الهواء، والقيود البيئية على مدى محافظة النظام على برودته واستقراره.
إذا كنت تصمم حاوية وتريد خطة تهوية موثوقة، يمكننا مساعدتك. يُرجى إرسال ملفاتك ثلاثية الأبعاد، أو تفاصيل الحمل الحراري، أو نماذج الرسومات. سنقدم تقييماً سريعاً وعملياً لتدفق الهواء ونوصي بأنماط التهوية المناسبة. يمكننا أيضًا مقارنة خيارات التكلفة ومساعدتك في بناء تصميم أكثر برودة وأمانًا وجاهزًا للإنتاج.
