Медь хорошо известна своей отличной способностью проводить тепло и электричество, что делает ее популярным выбором в электронике, энергетических системах и производстве. Однако эти же качества могут сделать сварку меди сложной. Традиционные методы сварки часто не позволяют контролировать тепло и создавать прочные соединения. Лазерная сварка позволяет решать эти проблемы более эффективно.
Сварка меди лазером может показаться простым, но это сложный процесс. Давайте рассмотрим методы, проблемы и практическое применение лазерной сварки меди.
Что такое лазерная сварка меди?

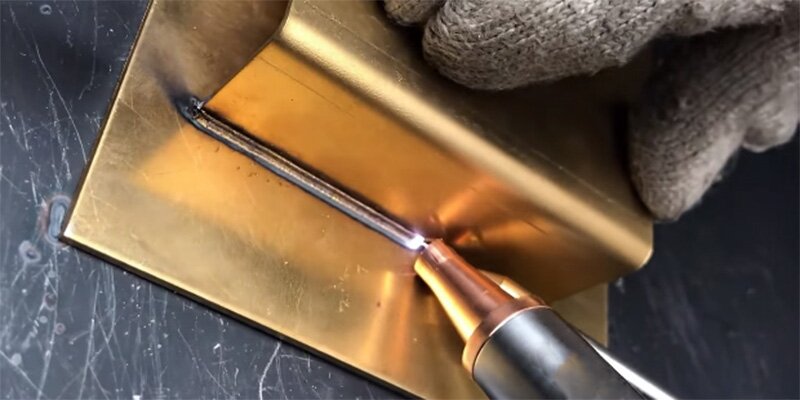

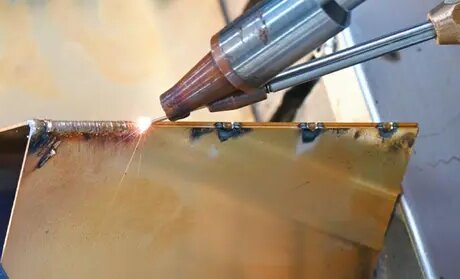

Лазерная сварка меди использует сфокусированный луч света для нагрева и расплавления небольшого участка металла. Эта энергия сплавляет материал вдоль линии сварки. В отличие от традиционной сварки, при которой тепло распространяется на большую площадь, при лазерной сварке энергия направляется точно. Это помогает уменьшить искажения и обеспечивает точную сварку даже небольших или хрупких деталей.
Существует два основных способа лазерной сварки. В режиме проводимости лазер нагревает поверхность, создавая неглубокие сварные швы. Это хорошо подходит для тонких материалов. В режиме "замочной скважины" лазер проникает глубже, образуя паровую полость. Это позволяет получить прочные, глубокие сварные швы. Выбор режима зависит от толщины меди и потребностей проекта.
Лазерная сварка может быть автоматизирована, что делает ее идеальной для крупносерийного производства. Она дает стабильные результаты, сокращает количество отходов и повышает эффективность. Эти преимущества делают ее лучшим выбором для отраслей, где требуются точные и повторяющиеся сварные швы.
Почему медь так трудно сваривать?
Физические и металлургические свойства меди напрямую влияют на ее поведение во время сварки. Эти характеристики влияют на тепловой поток, поглощение энергии и стабильность сварного шва.
Высокая теплопроводность
Медь исключительно хорошо проводит тепло. Тепло быстро распространяется по поверхности и проникает в основной материал. Из-за такого быстрого теплового потока трудно сфокусировать достаточно энергии на зоне сварки. Расплавленная ванна может застывать слишком быстро, что может привести к неполному сплавлению, слабым швам или трещинам.
Лазерная сварка решает эту проблему с помощью высокосфокусированного и интенсивного источника энергии. Мощные волоконные или зеленые лазеры могут обеспечить достаточную энергию, чтобы противостоять быстрому теплоотводу меди. Иногда предварительный нагрев материала помогает замедлить охлаждение, что дает сварочной ванне больше времени для формирования прочного соединения.
Отражательная способность
Медь отражает много света, особенно в инфракрасном диапазоне. Это означает, что большая часть лазерной энергии отскакивает от нее, а не поглощается. В результате проникновение может быть неравномерным, а отраженная энергия может повредить оборудование, если с ней не обращаться аккуратно.
Медь лучше поглощает лазеры с более короткими длинами волн, например зеленые или синие. Их использование помогает добиться более глубоких и стабильных сварных швов. Для поддержания стабильной подачи энергии и уменьшения проблем, вызванных отражением, часто используется мониторинг процесса.
Металлургические соображения
Металлургические свойства меди создают дополнительные трудности. Ее высокое тепловое расширение может привести к деформации или остаточным напряжениям после сварки. При быстром охлаждении в расплавленной ванне могут скапливаться газы, что приводит к образованию пористости. Эти дефекты ослабляют сварной шов и снижают его надежность.
Медные сплавы ведут себя по-разному в зависимости от их состава. Такие элементы, как цинк, олово или никель, могут изменять характеристики плавления и затвердевания. Тщательный выбор присадочных материалов и параметров сварки обеспечивает стабильные результаты при работе с медными сплавами.
Известные лазерные источники для сварки меди
Высокая отражательная способность меди обусловливает важность лазерного источника. Инфракрасные волоконные лазеры широко используются благодаря своей мощности и эффективности. Они могут выполнять глубокие сварные швы, но отражательная способность может повлиять на стабильность.
Зеленые лазеры используют более короткие длины волн и поглощают их более эффективно. Это приводит к более стабильной сварке, с меньшим количеством брызг и дефектов. Синие лазеры поглощают еще лучше, но они менее распространены в промышленности. Некоторые системы сочетают инфракрасный и зеленый лазеры для повышения производительности и гибкости.
Роль поглощения луча и плотности мощности
Поглощение луча и плотность мощности определяют, как медь реагирует на лазер. Высокая отражательная способность снижает поглощение на стандартных длинах волн, поэтому требуются более короткие длины волн или большая мощность. Плотная фокусировка луча увеличивает энергию на единицу площади, что помогает ему проникать в медную поверхность.
Стабильное поглощение очень важно для стабильного качества сварки. Слишком сильное отражение делает сварочную ванну нестабильной, вызывая трещины, пористость или неполное проплавление. Передовые технологии формирования и модуляции луча помогают контролировать подачу тепла и улучшают поглощение.
Параметры процесса и управление
Лазерная сварка меди требует тщательного контроля основных параметров. Мощность, фокусировка, скорость и защитный газ влияют на качество, последовательность и общую производительность сварки.
Потребляемая мощность и энергия
Мощность - один из наиболее важных параметров при лазерной сварке. Слишком малая мощность приводит к неглубокому проплавлению и слабым соединениям, а слишком большая мощность может вызвать разбрызгивание, пористость или перегрев окружающих областей. Высокая теплопроводность меди означает, что часто требуется более высокая мощность, чем для других металлов. Формирование и модуляция импульсов помогают доставлять энергию более эффективно, поддерживая стабильность сварочной ванны.
Фокусировка луча и размер пятна
Фокусировка лазера напрямую влияет на плотность энергии. Маленькое пятно концентрирует энергию, помогая лучу проникнуть через отражающую поверхность меди. Но если пятно слишком маленькое, это может привести к нестабильности или разрушению замочной скважины. Расположение фокуса немного ниже поверхности может улучшить поглощение энергии.
Скорость сварки и защитный газ
Скорость сварки должна тщательно соответствовать мощности. Слишком быстрое движение может привести к неполному проплавлению, а слишком медленное - к перегреву и деформации. Оптимизация скорости обеспечивает стабильную сварочную ванну и прочные соединения.
Защитный газ также влияет на качество сварки. Аргон и гелий обычно используются для защиты расплавленной ванны от окисления. Благодаря более высокому потенциалу ионизации гелий может улучшить передачу энергии и проплавление. Правильная подача газа помогает стабилизировать процесс и уменьшить пористость.
Преимущества лазерной сварки меди
Лазерная сварка обладает рядом преимуществ, которые делают ее идеальной для работы с медью. Ее точность, эффективность и гибкость дают очевидные преимущества для отраслей, которым нужны прочные и надежные соединения.
Высокоточные и узкие сварные швы
Лазерный луч может фокусироваться на крошечном участке, создавая узкие и точные сварные швы. Такая точность позволяет соединять тонкие медные листы или хрупкие компоненты, не повреждая соседние участки. Сложные совместные проекты которые трудно достичь с помощью традиционной сварки, также возможны.
Минимальные искажения и тепловыделение
Лазерная сварка прикладывает энергию только там, где это необходимо, уменьшая тепловые искажения и предотвращая чрезмерные нагрузки на деталь. Высокая теплопроводность меди часто вызывает искажения, но при лазерной сварке зона термического влияния остается небольшой, что помогает сохранить точность размеров.
Пригодность для миниатюрных компонентов
Лазерная сварка хорошо подходит для крошечных деталей. Многие медные компоненты в электронике, датчиках и батареях требуют точного соединения в микромасштабе. Традиционная сварка может быть слишком грубой или выделять слишком много тепла. Лазерная сварка позволяет получить чистые и надежные швы, что делает ее идеальной для современной электроники и компактных систем.
Проблемы при лазерной сварке меди
Лазерная сварка меди имеет множество преимуществ, но при этом сталкивается с уникальными проблемами. Их решение является ключом к получению стабильных и высококачественных сварных швов.
Высокая отражающая способность и потеря энергии
Медь отражает большую часть лазерной энергии, особенно в инфракрасном диапазоне. Это снижает поглощение энергии, что приводит к нестабильным сварным швам и неравномерному проплавлению. Отраженная энергия также может повредить лазерную оптику.
Использование лазеров с меньшей длиной волны, например зеленого или синего, улучшает поглощение и стабилизирует процесс. Формирование и модуляция луча также помогают преодолеть потерю энергии.
Пористость и риски растрескивания
При быстром нагреве и охлаждении в расплавленной ванне могут скапливаться газы, что приводит к образованию пористости. Эти пустоты ослабляют сварной шов и снижают электро- и теплопроводность. Трещины также могут образовываться из-за высокого термического напряжения и быстрого затвердевания.
Предварительный подогрев, контролируемое охлаждение и правильное использование защитного газа помогают уменьшить эти проблемы. Тщательный выбор параметров сварки позволяет сохранить целостность шва и ограничить количество дефектов.
Согласованность сварных швов глубокого проникновения
Глубокие сварные швы часто требуются для конструкционных медных соединений, но их последовательное выполнение является сложной задачей. Режим шпонки, используемый для глубокого проплавления, может стать нестабильным, вызывая разрушение или неправильную форму. Это может привести к неполному проплавлению или изменению прочности шва.
Высокая плотность мощности, стабильная подача луча и точный контроль скорости имеют большое значение. Системы мониторинга процесса часто используются для регулировки условий сварки в режиме реального времени.
Решения и лучшие практики
Инженеры разработали несколько стратегий для решения проблем, связанных с лазерной сваркой меди. Достижения в области лазерной технологии, регулировки процесса и мониторинга в реальном времени делают возможным получение стабильных и надежных сварных швов.
Использование зеленого и синего лазеров для повышения поглощения
Зеленый и синий лазеры имеют более короткие длины волн, которые медь поглощает эффективнее, чем инфракрасный. Это уменьшает отражение и повышает стабильность проникновения. Зеленые волоконные лазеры обычно используются в электронике и производстве аккумуляторов, а синие лазеры появляются в специализированных приложениях, требующих еще более высокого поглощения.
Предварительный подогрев и гибридные подходы к сварке
Предварительный нагрев меди перед сваркой замедляет потерю тепла и уменьшает быстрое охлаждение. Это помогает предотвратить появление трещин и пористости, а также улучшить плавление. Гибридная сварка, при которой лазерная энергия сочетается с такими процессами, как дуговая сваркаЭто еще одно эффективное решение. Дуга обеспечивает предварительный нагрев и стабилизирует расплавленный бассейн, а лазер обеспечивает точность и проникающую способность.
Расширенный мониторинг и управление по замкнутому циклу
Контроль в режиме реального времени необходим для обеспечения стабильного качества сварки. Датчики отслеживают такие параметры, как температура, глубина проплавления и поведение плазмы. Системы управления с замкнутым циклом автоматически регулируют мощность, скорость или фокус лазера для поддержания стабильности.
Применение в различных отраслях промышленности
Лазерная сварка меди стала неотъемлемой технологией в нескольких отраслях промышленности. Точность, надежность и адаптируемость делают ее идеальной для изделий, обладающих прочностью и электропроводностью.
Электроника
Медь широко используется в разъемах, печатных платах и микрокомпонентах. Лазерная сварка позволяет создавать тонкие, точные соединения, не повреждая расположенные рядом чувствительные детали. Узкие швы и низкое тепловыделение предотвращают деформацию, что очень важно для небольших устройств.
Аккумулятор для электромобилей (EV)
Для эффективной передачи тока в батареях EV используются медные шины, вкладки и разъемы. Лазерная сварка позволяет получить прочные соединения с низким сопротивлением, которые повышают производительность и безопасность батареи. Она хорошо работает с тонкими пленками и деликатными конструкциями, где традиционная сварка может привести к перегреву или повреждению компонентов.
Производство электроэнергии
Медь играет ключевую роль в проводниках, катушках и теплообменниках энергосистем. Лазерная сварка обеспечивает прочные соединения, сохраняющие механическую прочность и электропроводность. Это особенно важно для трансформаторов, двигателей и систем возобновляемых источников энергии.
Заключение
Лазерная сварка меди обеспечивает точные, прочные и надежные соединения для приложений, требующих высокой проводимости и долговечности. Высокая отражательная способность и теплопроводность меди могут сделать сварку сложной. Современные лазерные технологии, точный контроль процесса и мониторинг в режиме реального времени позволяют добиться стабильных и высококачественных сварных швов.
