При изготовлении листового металла точность - это не просто цель, это требование. Одно смещение на 0,2 мм может привести к заклиниванию дверных панелей или неправильной установке электронных модулей в корпусах. Такие небольшие отклонения часто приводят к переделкам, отходам и задержкам проекта.
Средства контроля гарантируют, что каждая деталь, от простого кронштейна до сложного шасси, соответствует своему конструкторскому замыслу. Современный процесс контроля сочетает в себе традиционные измерительные приборы с цифровыми и автоматизированными системами, которые предоставляют данные в режиме реального времени и обеспечивают возможность отслеживания.
По данным отраслевых исследований, проверка на ранних этапах может сократить затраты на доработку на 30-50% и улучшить показатели своевременной поставки почти на 20%. Именно поэтому ведущие производители рассматривают инспекцию как инвестиции, а не как расходы.
Роль контроля в производстве листового металла
Инспекция больше не является одноразовым контролем качества в конце производства. Это непрерывный процесс проверки, интегрированный в каждый этап - от получения сырья до сборки и окончательной отделки.
Цель проверки
Каждая деталь из листового металла должна соответствовать 3D-модели CAD или чертежу - размерно, функционально и визуально. Это включает проверку диаметров отверстий, углов изгиба, плоскостности и толщины покрытия.
Например, при производстве электрического шкафа из нержавеющей стали даже незначительное угловое отклонение может помешать выравниванию дверей или герметизации прокладок. Соблюдение стандартов ISO 9001:2015 и ISO 2768 обеспечивает повторяющийся контроль допусков и точную документацию для каждого производственного цикла.
Помимо размеров, при проверке проверяется качество сварки, адгезия покрытия и шероховатость поверхности, что обеспечивает соответствие требованиям как структурной целостности, так и внешнего вида.
Когда проводится инспекция".
Проверка обычно проходит в три основных этапа, каждый из которых предотвращает различные виды дефектов:
Проверка поступающих материалов
Перед поступлением в производство сырьевые материалы проверяются на толщину, плоскостность и состав. Пример: Алюминиевый лист с маркировкой 5052-H32 должен иметь допуск по толщине ±0,05 мм, чтобы обеспечить стабильную реакцию на изгиб.
Текущий контроль
Во время резки, гибки и сварки инспекторы используют штангенциркули, угломеры и визуальный контроль для подтверждения размеров и характеристик. Контроль в реальном времени на этом этапе предотвращает дорогостоящую доработку и помогает настроить параметры станка до того, как ошибки станут множиться.
Заключительная проверка
Готовые сборки проходят полную проверку размеров и функциональности. Измерения сравниваются с моделью САПР или с обозначениями GD&T, и генерируются цифровые отчеты о проверке для отслеживания.
Многие заводы теперь выдают сертификаты окончательной проверки (FIC) или отчеты о проверке первого изделия (FAI) в качестве части документации по контролю качества для клиентов.
Инспекция как часть обеспечения качества (QA)
Инспекция помогает не только контролировать качество - она укрепляет всю экосистему обеспечения качества. Анализируя статистические тенденции измерений, инженеры могут выявить износ инструмента, тепловой дрейф или отклонения материала до того, как они повлияют на качество продукции.
Считается, что предприятия, достигшие значения Cpk выше 1,33, способны поддерживать стабильное, повторяющееся производство. Такой подход, основанный на данных, не только снижает вариативность, но и способствует постоянному совершенствованию и предсказуемости процесса.
Хорошо реализованная программа контроля качества может снизить уровень брака более чем на 25%, повышая при этом долгосрочную удовлетворенность клиентов благодаря стабильной работе и документации.
Традиционные инструменты измерения, которые все еще имеют значение
Даже в эпоху автоматизации традиционные инструменты остаются незаменимыми для быстрой и надежной проверки размеров в цеху. Они обеспечивают тактильную обратную связь и гибкость, с которыми автоматизированные системы часто не могут сравниться.
Штангенциркули, микрометры и измерители высоты
- Верньерные или цифровые штангенциркули Измеряют внешние, внутренние и глубинные размеры с точностью до ±0,02 мм, идеально подходят для измерения толщины листа или расстояния между отверстиями.
- Микрометры обеспечивают еще более высокую точность (±0,005 мм) для таких критических размеров, как ширина фланца или наплыв сварного шва.
- Измерители высоты Используемые с гранитными поверхностными плитами, обеспечивают постоянство высоты и точек привязки деталей в разных партиях.
В условиях прототипов эти приборы часто являются первой линией проверки - быстрой, гибкой и доступной. Однако для поддержания надежности измерений крайне важны последовательная калибровка и техника работы оператора.
Угломеры, радиусомеры и толщиномеры
- Угловые искатели проверьте точность изгиба. Например, при изгибе на 90° допускается допуск ±0,3° для обеспечения точности сборки.
- Радиусные датчики подтвердите радиусы кромок и углов, чтобы предотвратить образование трещин или резких переходов, которые могут ослабить деталь.
- Толщиномеры - механические или ультразвуковые - проверяют толщину исходного листа и покрытия, обеспечивая соответствие требованиям чертежа.
Эти простые инструменты помогают поддерживать контроль геометрии и снижают риск перекоса сборки или дефектов отделки на более поздних этапах процесса.
Поверхностные пластины и приспособления для контроля
Гранитная плита обеспечивает плоскую и стабильную основу для проверки размеров, таких как плоскостность и параллельность. Для тонких панелей, вырезанных лазером, это помогает обнаружить тепловые искажения или прогибы, которые могут повлиять на последующую гибку или сборку.
Индивидуальные контрольные приспособления или измерительные приборы "пошел/не пошел" также широко распространены в повторяющемся производстве. Они позволяют быстро проверить ключевые размеры (например, расстояние между отверстиями или выравнивание язычков) в течение нескольких секунд, сокращая время цикла без ущерба для точности.
Совет по эффективности: Использование специальных приспособлений для частых проверок может сократить время контроля одной детали до 60%, особенно при крупносерийном производстве шкафов или корпусов.
Сравнительная таблица традиционных инструментов
| Тип инструмента | Типичная точность | Идеальное применение | Диапазон стоимости | Частота проверок |
|---|---|---|---|---|
| Верньерный штангенциркуль | ±0,02 мм | Общие размеры | $30-$150 | Ежедневно / за партию |
| Микрометр | ±0,005 мм | Фланец, толщина | $50-$250 | Еженедельник |
| Измеритель высоты | ±0,01 мм | Высоты, основанные на данных | $200-$800 | Ежемесячно |
| Угловой искатель | ±0.3-0.5° | Точность изгиба | $50-$200 | Ежедневно |
| Радиусный манометр | ±0,1 мм | Радиус кромки | $10-$100 | По мере необходимости |
| Толщиномер | ±0,01 мм | Проверка листов / покрытий | $100-$500 | Каждая партия |
Современное оборудование для контроля размеров
Поскольку конструкции из листового металла становятся все более сложными - с более жесткими допусками, изогнутыми поверхностями и сложными узлами, - одних только традиционных измерительных приборов уже недостаточно. Теперь производители используют передовые системы контроля размеров, которые сочетают в себе точность, скорость и возможность отслеживания данных.

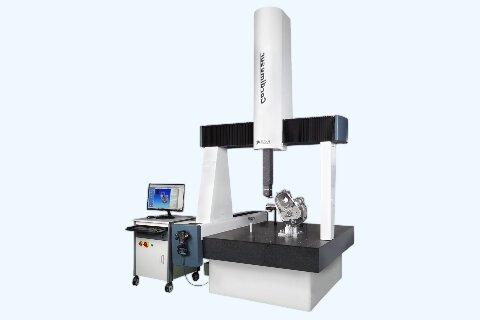

Координатно-измерительные машины (КИМ)
Координатно-измерительная машина (КИМ) является одним из самых надежных инструментов для высокоточного контроля размеров. Он использует механические датчики или лазерные сенсоры для сбора трехмерных координатных данных с ключевых поверхностей, кромок и отверстий.
Ключевые преимущества:
- Обеспечивает повторяемость в пределах ±0,002 мм, идеально подходит для обработки мелких деталей или высокоточных узлов.
- Точно измеряет плоскостность, перпендикулярность, истинное положение и соосность отверстий.
- Генерирует автоматические цифровые отчеты, совместимые с системами контроля качества (стандарты ISO 9001 или AS9102).
КИМ особенно ценны для корпусов аэрокосмической, медицинской и прецизионной электроники, где очень важна согласованность между деталями. Хотя первоначальные инвестиции высоки, производители обычно окупают затраты за счет сокращения количества переделок и ускорения процесса утверждения первых деталей.
ROI Insight: Замена ручного контроля на контроль с помощью КИМ может сократить общее время контроля на 40-60%, особенно при контроле многофункциональных узлов из листового металла.
Лазерные сканеры и оптические профилометры
Лазерное сканирование произвело революцию в области контроля листового металла, обеспечив бесконтактный анализ всей поверхности. Вместо того чтобы касаться точек по отдельности, сканеры проецируют лазерные линии на поверхность, захватывая плотные 3D облака точек, которые формируют полную цифровую копию детали.
Приложения:
- Осмотр тонких или гибких деталей, которые деформируются при контакте.
- Сравнение формованных деталей с моделями CAD для анализа пружинной нагрузки.
- Проверка больших панелей, шасси или корпусов без приспособлений.
Сравнение производительности:
| Метод | Точность | Скорость измерения | Идеальное применение |
|---|---|---|---|
| CMM | ±0,002 мм | 5-10 минут/часть | Небольшие жесткие детали |
| Лазерный сканер | ±0,01 мм | <1 мин/часть | Тонкие или гибкие панели |
| Оптический профилометр | ±0,005 мм | <2 мин/часть | Шероховатость поверхности / покрытия |
Системы измерения зрения
Системы визуального контроля объединяют камеры высокого разрешения, освещение и программное обеспечение для распознавания образов для оценки геометрии 2D или 3D деталей. Они особенно эффективны для плоских деталей из листового металла, таких как вырезанные лазером заготовки, перфорированные панели и монтажные платы.
Преимущества:
- Съемка в нескольких измерениях за считанные секунды.
- Обнаруживает такие дефекты, как царапины, заусенцы или искривление краев.
- Сравнивает фактические детали с хранящимися шаблонами "золотого образца".
Например, в корпусах накопителей энергии система технического зрения может проверить выравнивание отверстий в 50 с лишним точках менее чем за 10 секунд - задача, на которую у специалиста ушло бы несколько минут при использовании ручных инструментов.
Толщиномеры и измерители покрытий
Проверка поверхности и покрытий гарантирует, что защитные слои - такие как цинк, никель или порошковое покрытие - соответствуют требуемым спецификациям. Слишком малое количество покрытия снижает коррозионную стойкость, а слишком большое может повлиять на плотность прилегания или проводимость заземления.
| Тип манометра | Принцип | Общее использование | Точность |
|---|---|---|---|
| Магнитная индукция | Измеряет магнитный поток в покрытиях на стали | Цинк, порошковое покрытие | ±1-3% |
| Вихревые токи | Использует изменения электромагнитного поля | Анодированный алюминий, медь | ±2-5% |
| Ультразвуковой | Измеряет время отражения звука | Многослойное покрытие / краска | ±1 мкм |
На практике многие производители используют эти измерительные приборы для подтверждения соответствия стандартам толщины покрытия ISO 2178 и ISO 2360. Например, стальной кронштейн с цинковым покрытием и толщиной покрытия <8 мкм может не пройти коррозионные испытания в условиях воздействия солевого аэрозоля ASTM B117.
Специализированные и функциональные приборы для тестирования
Даже если все размеры верны, деталь все равно может выйти из строя в процессе эксплуатации из-за некачественной сварки, неравномерного покрытия или несоосности. Именно поэтому инструменты функционального контроля играют важную роль в проверке соответствия каждого изготовленного компонента стандартам производительности и безопасности.
Приборы для контроля сварных швов и определения шероховатости поверхности
Качество сварного шва напрямую влияет на прочность конструкции из листового металла. Современный контроль использует как визуальные, так и инструментальные методы для обнаружения таких дефектов, как пористость, подрезы или неполное сплавление.
Общие приемы:
- Визуальный осмотр: с лупами или цифровыми микроскопами для выявления поверхностных трещин.
- Испытание на проникновение красителя (PT): выявляет дефекты открытой поверхности на непористых материалах.
- Ультразвуковой контроль (UT): выявляет внутренние разрывы в сварных швах или соединениях.
Для проверки качества поверхности с помощью профилометров измеряются значения Ra, Rz и Rt. Шлифованная нержавеющая поверхность (Ra 0,8-1,6 мкм) обеспечивает адгезию покрытия и равномерное отражение, что очень важно для медицинских приборов и потребительских корпусов.
Плоскостность, выравнивание отверстий и монтажные приспособления
Изготовленные на заказ контрольные приспособления упрощают повторяющиеся проверки для деталей, выпускаемых большими партиями.
Они позволяют быстро проверить плоскостность, положение отверстий и точность сопряжения без сложной настройки.
Примеры использования:
- Проверка выравнивания дверей шкафа в пределах ±0,1 мм перед нанесением порошкового покрытия.
- Проверка положения отверстий кронштейна в многокомпонентных сборках.
- Обеспечение плоской поверхности панелей корпуса после сварки и шлифовки.
Хорошо спроектированные приспособления могут сократить время цикла контроля до 70% при сохранении повторяемости в тысячах единиц.
Методы неразрушающего контроля (NDT)
Для критически важных компонентов, таких как структурные рамы, корпуса под давлением или монтажные кронштейны. Неразрушающий контроль обеспечивает внутреннюю целостность без повреждения детали.
| Метод | Обнаруживает | Общие материалы | Типовой стандарт |
|---|---|---|---|
| Красящий пенетрант (PT) | Поверхностные трещины | Нержавеющая, алюминиевая | ASTM E165 |
| Ультразвуковые (UT) | Подземные пустоты | Сталь, алюминий | EN ISO 17640 |
| Магнитная частица (MT) | Поверхностные дефекты в ферромагнитных металлах | Углеродистая сталь | ASTM E1444 |
| Рентгенографический (рентгеновский) | Качество внутреннего сварного шва | Толстые сварные швы, литые детали | ISO 17636 |
Несмотря на то, что неразрушающий контроль увеличивает затраты, он необходим для применения в аэрокосмической промышленности, автомобильных системах безопасности и медицинском оборудовании, где отказ детали может привести к серьезным последствиям.
Проектирование для обеспечения проверяемости (DFI) - создание качества при проектировании
Большинство производственных проблем начинается еще до изготовления первой детали - во время проектирования. Когда контроль является "послесловием", инженеры тратят больше времени на измерение деталей, чем на их улучшение.
Упрощение измерения деталей
Хороший дизайн не только улучшает функциональность, но и упрощает проверку.
Инженеры могут сэкономить несколько часов времени на проверку каждой партии, используя функции, упрощающие измерения.
Эффективная практика DFI включает в себя:
- Добавление базовых отверстий, пазов или центровочных штифтов для быстрой настройки КИМ или приспособлений.
- Поддерживайте плоские или доступные опорные поверхности для штангенциркулей и щупов.
- Поддержание постоянных радиусов изгиба и расстояния между отверстиями для уменьшения разброса измерений.
- Избегайте скрытых или мешающих объектов, которые затрудняют проверку.
Например, добавление двух 6-миллиметровых базовых отверстий в гнутую панель позволяет инспекторам определять местоположение деталей за считанные секунды, сокращая время настройки на 40-50% по сравнению с ручным выравниванием кромок.
Инженерная рентабельность инвестиций: Небольшая корректировка CAD-проекта может сэкономить до 10 минут времени на проверку каждой детали, а это означает ежегодную экономию трудозатрат на тысячи долларов при серийном производстве.
Сотрудничество между командами проектирования и качества
Инженеры-проектировщики и инспекторы по качеству должны сотрудничать на ранних этапах - до завершения разработки чертежей.
Регулярные обзоры DFM (Design for Manufacturability) и DFI гарантируют, что функции могут быть произведены и эффективно проверены.
Пример:
Если после окончательной гибки отверстие в кронштейне окажется недоступным, конструкторы могут изменить порядок фальцовки или добавить проверочный вырез перед выпуском. Эти небольшие изменения позволяют избежать дорогостоящих переделок и не допустить несоответствия деталей при первом выпуске.
Сотрудничество между отделами также повышает четкость чертежей, обеспечивая правильное определение всех символов GD&T, иерархии опорных точек и точек измерения для отчетов о проверке.
Заключение
Инспекция - это не просто техническая процедура, это основа качества, доверия и долгосрочного партнерства в изготовление листового металла. Каждый инструмент - от штангенциркуля до сканеров с искусственным интеллектом - играет свою роль в обеспечении воплощения замысла в производство.
Ищете партнера по производству, который гарантирует точность и ответственность? В Shengen наши инженеры сочетают КИМ, 3D-сканирование и контроль качества на основе SPC, чтобы гарантировать соответствие каждой детали вашим спецификациям - от прототипа до производства. Загрузите свои файлы CAD уже сегодня для бесплатной проверки технологичности и получения образца отчета о проверке.
Часто задаваемые вопросы
Какие наиболее распространенные инструменты контроля используются при изготовлении листового металла?
Для быстрого контроля широко используются штангенциркули, микрометры, высотомеры и угломеры. Современные системы включают КИМ, лазерные 3D-сканеры и системы визуального измерения для высокоточного и бесконтактного контроля.
Как часто следует калибровать контрольные инструменты?
Частота калибровки зависит от условий использования, но большинство прецизионных инструментов требуют 6-12-месячных циклов калибровки в соответствии со стандартами ISO 17025. КИМ и лазерные системы часто требуют проверки через каждые 1 000 рабочих часов.
В чем разница между контролем качества (QC) и обеспечением качества (QA)?
QC фокусируется на обнаружении и устранении дефектов, в то время как QA создает системы, которые предотвращают появление дефектов, интегрируя проверку на каждом этапе производства для постоянного улучшения.
Почему "проектирование с учетом проверяемости (DFI)" важно при изготовлении металлических изделий?
DFI обеспечивает простоту измерения деталей, сокращая время контроля и количество человеческих ошибок. Проектирование с четкими базовыми точками, доступными элементами и согласованной геометрией позволяет ускорить настройку и повысить точность измерений.
