Вы когда-нибудь сталкивались с проблемой изготовления точных и чистых акриловых деталей? Традиционные методы часто приводят к неровным краям, трещинам или мутному покрытию, что вызывает разочарование и напрасную трату ресурсов. Обработка акрила с ЧПУ решает эти проблемы, обеспечивая точные, четкие и прочные детали быстро и эффективно. Этот метод гарантирует, что ваши проекты получатся именно такими, как задумано, экономя ваше время и деньги.
Если вы новичок в обработке на станках с ЧПУ, это руководство наглядно объясняет, как создаются обработанные акриловые детали. Вы быстро освоите основы и преимущества, поэтому продолжайте читать, чтобы узнать больше.
Что такое обработка акрила с ЧПУ?
Обработка акрила на станках с ЧПУ - это субтрактивный процесс. Используя высокоскоростные вращающиеся инструменты, станок с ЧПУ удаляет материал с цельного акрилового листа. Станок, следуя цифровому файлу проекта, точно вырезает, сверлит или фрезерует акрил.
Этот метод позволяет создавать гладкие края, чистые отверстия и сложные формы. Он хорошо подходит как для прототипов, так и для готовых изделий. Акрил прочен, легок и обладает отличной оптической прозрачностью, что делает его популярным выбором.
Почему акрил (PMMA) популярен для обработки?
Акрил, или ПММА, широко используется, потому что он прозрачный, прочный и легко поддается обработке. Он хорошо подходит как для прототипов, так и для готовых изделий.
Сложная геометрия
Обработка с ЧПУ позволяет создавать острые углы, детальные разрезы и жесткие допуски в акриле. Этот материал хорошо держит форму и не деформируется при резке.
Гибкость
Акрил бывает разных сортов и толщины. Он подходит для изготовления многих изделий, от простых крышек до детально проработанных корпусов объективов. Его можно фрезеровать, сверлить или гравировать с высокой точностью.
Тонкая отделка поверхности
При правильном выборе скорости и инструмента ЧПУ может создавать гладкие, глянцевые края на акриле. Полировка или обработка пламенем делает отделку еще более привлекательной для визуальных деталей.
Увеличение темпов производства
Обработка с ЧПУ обеспечивает повторяемость результатов при быстром времени цикла. Это помогает сократить время выполнения заказа и позволяет выполнять краткосрочные или крупносерийные заказы без дополнительных затрат на оснастку.

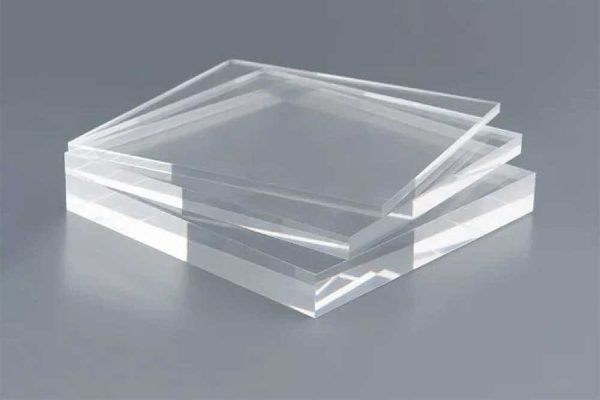

Виды акриловых материалов
Существует несколько видов акриловых материалов, каждый из которых обладает своими достоинствами. Выбор правильного типа влияет на внешний вид, ощущения и эксплуатационные характеристики детали.
Литой акрил
Литой акрил более прозрачен и прочен. Он чисто обрабатывается и устойчив к растрескиванию, что делает его идеальным для деталей, требующих полированного вида или жестких допусков.
Экструдированный акрил
Экструдированный акрил дешевле и легче поддается формовке. Он имеет большую вариативность толщины и более мягкий, чем литой акрил. Он хорошо подходит для деталей, не требующих высокой точности.
Акрил оптического качества
Этот тип используется для изготовления линз, световодов и крышек дисплеев. Он обеспечивает высокую светопропускную способность и минимальные искажения. Чтобы сохранить его прозрачность, он требует бережного обращения при обработке.
Ударопрочный акрил
Этот акрил обладает повышенной прочностью, что снижает вероятность его растрескивания под нагрузкой. Он подходит для деталей, подвергающихся вибрации или многократному воздействию, например корпусов или защитных крышек.
Свойства акрила, относящиеся к обработке на станках с ЧПУ
Акрил обладает особыми свойствами, которые делают его пригодным для работы с ЧПУ. Знание этих особенностей поможет вам выбрать правильные настройки и инструменты при обработке.
Устойчивость к ультрафиолетовому излучению
Акрил устойчив к пожелтению и разрушению под воздействием солнечных лучей, что делает его хорошим выбором для изготовления наружных вывесок, крышек и деталей освещения.
Прочность и жесткость
Акрил прочен и хорошо держит форму. Он почти не гнется, что помогает сохранять точность при резке или сверлении.
Прозрачность
Акрил обладает высокой светопропускной способностью. Прозрачные сорта выглядят как стекло, но весят меньше. При правильной обработке и полировке края могут оставаться чистыми и гладкими.
Тепловое поведение
Акрил размягчается при нагревании. Слишком сильный нагрев во время обработки может привести к плавлению или деформации. Острые инструменты и контролируемая скорость помогают предотвратить нагрев.
Химическая устойчивость
Акрил устойчив ко многим чистящим средствам и мягким химикатам. Однако некоторые растворители могут вызвать появление трещин или помутнение, поэтому выбор материала имеет значение.
Характеристики отделки поверхности
Акрил хорошо поддается полировке и пламенной обработке. После обработки на станках с ЧПУ можно получить гладкие, блестящие края и поверхности с минимальными дополнительными затратами.
Процессы обработки акрила с ЧПУ
Для придания формы акриловым деталям используются различные процессы обработки с ЧПУ. Каждый процесс обладает уникальными свойствами и лучше всего подходит для решения конкретных задач.

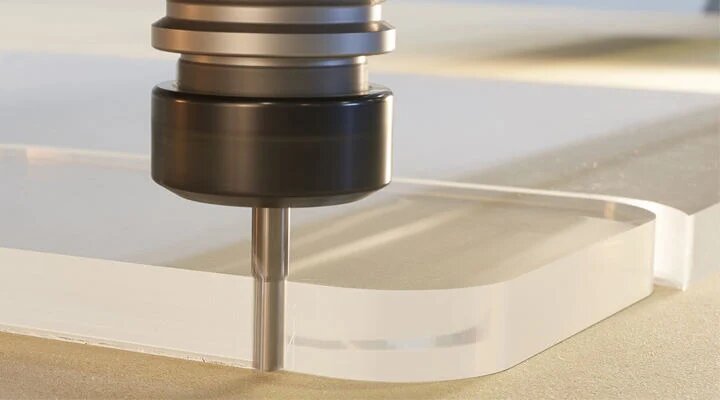

Фрезерование
Фрезерование представляет собой вращающийся режущий инструмент, который удаляет акриловый материал. С его помощью можно создавать плоские поверхности, сложные формы, прорези и карманы. Фрезерование с ЧПУ - точное и эффективное, позволяющее точно контролировать глубину и форму.
Превращение
Превращение Формирует круглые акриловые детали, вращая материал, в то время как фиксированный режущий инструмент снимает слои. Этот процесс лучше всего подходит для цилиндрических деталей, таких как стержни, трубки или кольца. Он позволяет быстро и точно получить гладкие поверхности.
Бурение
Сверление позволяет создавать чистые и точные отверстия в акриловых деталях. Сверление с ЧПУ обеспечивает точное расположение отверстий в соответствии с планом. Он позволяет избежать трещин и сколов, обеспечивая стабильно высокие результаты даже при работе с отверстиями малого диаметра.
Гравировка
Гравировка использует инструменты с ЧПУ для вытравливания точного текста или узоров на акриловых поверхностях. Этот процесс обеспечивает точную и четкую маркировку, которая легко читается. Он часто используется для нанесения логотипов, этикеток или декоративных деталей на акриловые изделия.
Резка
Резка с ЧПУ использует такие инструменты, как фрезы или лазеры, чтобы нарезать акриловые листы на точные фигуры. Фрезы позволяют получить чистые, полированные края, а лазеры быстро создают точные разрезы. Оба метода обеспечивают гладкие и равномерные результаты, идеально подходящие для конечных деталей или прототипов.
Проектные решения для обработки акрила с ЧПУ
Правильная конструкция облегчает обработку и помогает избежать таких проблем, как растрескивание, плохая подгонка или слабые детали. Эти основные правила помогут обеспечить правильную обработку акриловых деталей.
Толщина стенки и опора
Тонкие стенки могут треснуть во время резки или под нагрузкой. Толщина стенок должна быть достаточной для сохранения прочности - обычно не тоньше 1,5 мм. При необходимости добавьте ребра или опорные конструкции. Это поможет предотвратить деформацию или поломку в процессе эксплуатации.
Радиусы углов и острые кромки
Акрил не любит острых внутренних углов. Всегда добавляйте радиус, соответствующий размеру инструмента. Это уменьшает напряжение и позволяет инструменту двигаться плавно. По возможности избегайте острых краев, чтобы снизить риск образования трещин.
Размеры отверстий и допуски
Акрил может расколоться, если отверстия слишком малы или не соблюдены жесткие допуски. По возможности используйте отверстия чуть большего размера. Проектируйте отверстия под стандартные размеры и оставляйте место для окончательного рассверливания, если требуется точность.
Резьба и вставки
Резать нити непосредственно в акриле - не лучший вариант. Материал может порваться или треснуть. Для большей прочности используйте металлические вставки с резьбой. В зависимости от конструкции детали можно использовать вставки, изготовленные методом термозакрепления или прессования,
Инструмент и параметры резки
При обработке акрила выбор правильных инструментов и настроек - это ключ к получению чистых и точных деталей. Акрил чувствителен к теплу и давлению, поэтому даже небольшие изменения могут повлиять на результат.
Режущие инструменты
Лучшие инструменты для акрила - острые концевые фрезы с одной флейтой или пластиковые фрезы с O-образной флейтой. Эти инструменты быстро снимают стружку и создают меньше тепла, что помогает предотвратить плавление и сохранить края гладкими. Если вам нужна более тонкая поверхность, можно использовать и инструменты с двойными фланцами, но для сохранения холода им требуется более низкая скорость подачи.
Всегда следует избегать тупых инструментов. Они нагреваются, повреждают кромки и могут расколоть материал. Лучше всего использовать инструменты из твердого сплава, поскольку они дольше остаются острыми и хорошо держат форму.
Оптимальные скорости и подачи
Акрил лучше всего режется при высокой скорости вращения шпинделя и медленной подаче. Большинство установок работает в диапазоне от 12 000 до 24 000 об/мин, в зависимости от размера инструмента. Более низкие скорости подачи помогают контролировать размер стружки и снижают нагрев.
Слишком быстрая подача может привести к оплавлению или неровным краям. Кроме того, глубина каждого пропила должна быть небольшой. Глубокие пропилы могут привести к растрескиванию или расплавлению материала, особенно на тонких деталях.
Использование охлаждающей жидкости и дробеструйная обработка
Избегайте использования жидких охлаждающих жидкостей для акрила. Охлаждающие жидкости могут попасть в пластик и впоследствии привести к образованию трещин или повреждению поверхности. Вместо этого используйте сжатый воздух.
Воздух помогает охлаждать инструмент и удалять стружку с пути резания. Постоянный поток воздуха - хороший способ сохранить пластик чистым и избежать пережога инструмента при длительной работе или работе с крупными деталями.
Удаление стружки и управление нагревом
Если стружка остается в резе, она повторно режется и нагревается. Это может повредить поверхность и сделать деталь мутной. Для удаления стружки лучше всего подходят инструменты с полированными флейтами и станки с вакуумной или воздушной системой.
Старайтесь, чтобы инструмент двигался непрерывно. Если фреза слишком долго стоит на одном месте, она может перегреть материал. Плавные траектории движения инструмента с меньшим количеством резких поворотов помогают избежать напряжения и нагрева.
Методы отделки поверхности
Акриловым деталям часто требуется гладкий и чистый вид, особенно для демонстрации или для работы с клиентами. Эти методы отделки помогают улучшить внешний вид и функциональность.
Полировка (пламенная, паровая, механическая)
Полировка делает акриловую поверхность прозрачной и глянцевой.
- Пламенная полировка Используйте пламя, чтобы быстро расплавить и разгладить края.
- Полировка паром Использует химические пары для смягчения поверхности, часто для оптических деталей.
- Механическая полировка Используйте шлифовальные круги и пасты для получения глянцевого покрытия.
Выбирайте, исходя из необходимой четкости и формы детали.
Методы снятия заусенцев
В результате обработки могут остаться небольшие заусенцы или неровные края. Для их удаления используйте мягкие щетки, ручную зачистку или легкую шлифовку. Этот шаг повышает безопасность и придает детали чистый, законченный вид.
Совместимость с красками и покрытиями
Акрил можно красить или покрывать лаком, если поверхность подготовлена должным образом. Используйте покрытия, изготовленные из пластмасс. Избегайте красок с растворителями, которые могут привести к образованию трещин. Окрашивание распылением хорошо подходит для гладких поверхностей, а маскировка позволяет получить чистые края.
Трафаретная печать и УФ-печать
Трафаретная печать отлично подходит для однотонных цветов и больших партий. УФ-печать печатает полноцветные изображения и мгновенно отверждает их с помощью ультрафиолетового света. Оба варианта хорошо приклеиваются к акрилу и часто используются для изготовления вывесок, панелей и фирменных обложек.
Общие области применения акриловых деталей с ЧПУ
Акриловые детали с ЧПУ используются во многих областях, поскольку они прозрачны, прочны и легко поддаются формовке. Их можно встретить как в функциональных, так и в декоративных изделиях.
Дисплеи и вывески
Акрил прозрачен, гладок и легко поддается резке по индивидуальным формам. Он идеально подходит для демонстрационных стендов, табличек, вывесок и материалов для мест продаж. Обработка на станках с ЧПУ обеспечивает острые края и чистую отделку для профессионального вида.
Медицинское оборудование
Акрил нетоксичен и устойчив к химическим веществам, что позволяет использовать его для изготовления медицинских подносов, ограждений или крышек для оборудования. Он также позволяет хорошо видеть инструменты или содержимое, что полезно в лабораториях и больницах.
Компоненты освещения
Поскольку акрил хорошо пропускает свет, он отлично подходит для рассеивателей света, линз и светодиодных панелей. Обработка на станках с ЧПУ помогает создавать точные формы и четкую отделку, не блокируя и не искажая свет.
Автомобильные и аэрокосмические прототипы
Акрил часто используется для изготовления прозрачных деталей на ранних стадиях проектирования. Инженеры используют его для изготовления крышек фар, панелей приборной панели или моделей воздушных потоков. Он быстро обрабатывается и хорошо передает мелкие детали.
Корпуса для бытовой электроники
Из акрила можно создавать защитные чехлы или корпуса для телефонов, планшетов и пультов управления. Он хорошо выглядит, держит форму и создает ощущение высокого класса. Обработка на станках с ЧПУ обеспечивает точное размещение всех вырезов и элементов.

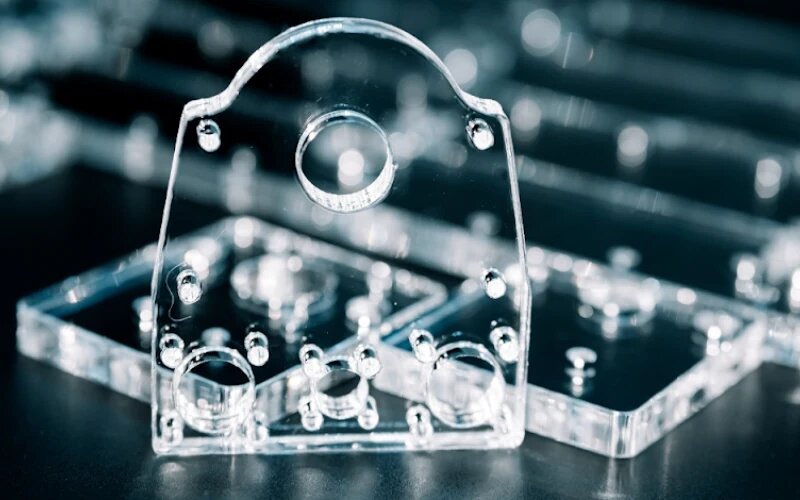

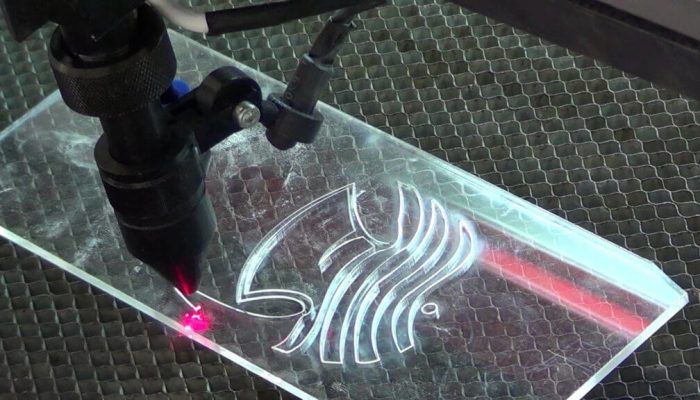

ЧПУ и лазерная резка акрила
ЧПУ и лазерная резка могут формировать акрил, но у каждого из них есть свои преимущества. Выбор правильного варианта зависит от дизайна детали, ее отделки и производственных потребностей.
Точность и обработка кромок
Лазерная резка обеспечивает очень высокую точность и сверхгладкие, глянцевые края. Он идеально подходит для детализированных узоров или деталей, которым нужен полированный вид прямо со станка.
Резка с ЧПУ также точна, но может оставлять следы от инструмента или шероховатые края, которые нужно полировать.
Возможности по толщине
Станки с ЧПУ легко справляются с толстыми акриловыми листами. Они также могут делать глубокие прорези и карманы.
Лазерная резка лучше всего подходит для тонких листов, обычно не более 25 мм. Резка толстого акрила лазером может привести к оплавлению или неровным краям.
Пригодность объема производства
Лазерная резка отлично подходит для больших партий плоских деталей. Она работает быстро и не требует смены инструмента.
Обработка с ЧПУ лучше подходит для сложных 3D-деталей или небольших партий с различным дизайном. Она более гибкая для изменений и нестандартных функций.
Эффективность затрат и времени
Лазерная резка быстрее для простых форм и требует меньше трудозатрат. Часто она дешевле для плоских деталей с небольшими отклонениями.
Обработка с ЧПУ занимает больше времени, но позволяет получить больше деталей, например, карманы или просверленные отверстия. Это лучше, когда детали нуждаются не только в двухмерной резке.
Обработка акрила с ЧПУ: Проблемы и их устранение
При неаккуратной обработке акрила может возникнуть несколько проблем. Знание того, как решить эти проблемы, поможет избежать брака и сохранить высокое качество.
Растрескивание и растрескивание
Трещины или небольшие поверхностные линии (крабинг) часто возникают из-за стресса или плохого обращения.
Чтобы избежать этого:
- Используйте острые инструменты с правильной скоростью подачи.
- Избегайте крутых поворотов без радиусов.
- Перед обработкой держите акрил чистым и сухим.
- Отжиг деталей после обработки также может снять внутреннее напряжение и уменьшить растрескивание.
Плавление и образование заусенцев
Акрил плавится при низкой температуре. Тепло накапливается, если инструмент движется слишком медленно или скорость слишком высока. Это может привести к образованию оплавленных краев или заусенцев.
Чтобы исправить это:
- Используйте высокие скорости подачи при умеренных оборотах шпинделя.
- Выбирайте инструменты, предназначенные для работы с пластиком.
- Добавьте воздушную струю или охлаждающую жидкость, чтобы уменьшить нагрев.
Сколы и плохая обработка поверхности
Если режущий инструмент затупился или настройки нарушены, на акриле могут появиться сколы или помутнения.
Предотвратите это:
- Используйте острые однофланцевые фрезы.
- Установите правильную скорость вращения шпинделя и скорость подачи.
- Избегайте агрессивных погружений или резкой смены направления.

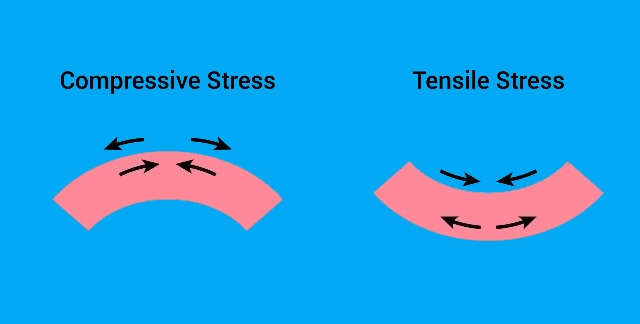

Искривление и снятие напряжения
Большие плоские акриловые детали могут деформироваться после обработки из-за внутреннего напряжения или неравномерного съема.
Для уменьшения деформации:
- Зажимайте детали равномерно.
- Используйте легкие, равномерные проходы.
- Дайте детали отдохнуть или отожгите ее после обработки, чтобы снять напряжение.
Заключение
Обработка с ЧПУ - это надежный способ создания четких, точных и детализированных акриловых деталей. Акрил прочен, легок и визуально прозрачен, что делает его идеальным для многих отраслей промышленности. При правильной настройке акриловые детали, обработанные на станках с ЧПУ, могут выглядеть чисто и хорошо работать в любой сфере.
Вам нужны детали из акрила с точной обработкой? Свяжитесь с компанией "Шенген" сегодня Вы получите быстрые предложения, квалифицированные консультации и высококачественные результаты, отвечающие потребностям вашего проекта.
