Está a conceber peças de chapa metálica para corte a laser? Pretende que o processo decorra sem problemas e que o produto final seja perfeito. Fazer escolhas de design inteligentes pode tornar o corte a laser mais rápido, mais barato e mais fiável. Pequenas alterações durante a fase de projeto podem evitar problemas maiores mais tarde.

A melhor forma de conceber peças de chapa metálica para corte a laser é manter as formas simples, adicionar um espaçamento adequado entre as caraterísticas e fazer corresponder a espessura às necessidades do projeto. Os cantos devem ter raios em vez de arestas vivas. Os furos devem ser suficientemente grandes para serem cortados de forma limpa. Os desenhos também devem ter em conta a forma como a peça será dobrada ou soldada posteriormente.

Está pronto para aprender a conceber peças de chapa metálica para corte a laser? Vamos dividi-lo em passos simples.

desenho de corte a laser

Preparação de CAD e requisitos de ficheiros

Preparar corretamente os seus ficheiros CAD é o último passo antes da produção. Uma configuração adequada evita erros e garante que as suas peças são cortadas exatamente como foram concebidas.

Melhores práticas para criar ficheiros prontos para produção

Utilizar desenhos vectoriais 2D para corte a laser. Mantenha o seu desenho limpo, sem linhas sobrepostas ou formas duplicadas. Defina a escala e as unidades corretas para que o ficheiro seja lido com precisão. Marque claramente linhas de dobragem, recortes e outras caraterísticas importantes. Remova camadas ocultas, texto ou dimensões que não façam parte do percurso de corte. Verifique sempre duas vezes o tamanho e o espaçamento dos furos antes de enviar o ficheiro.

Formatos de ficheiro ideais para o design de corte a laser

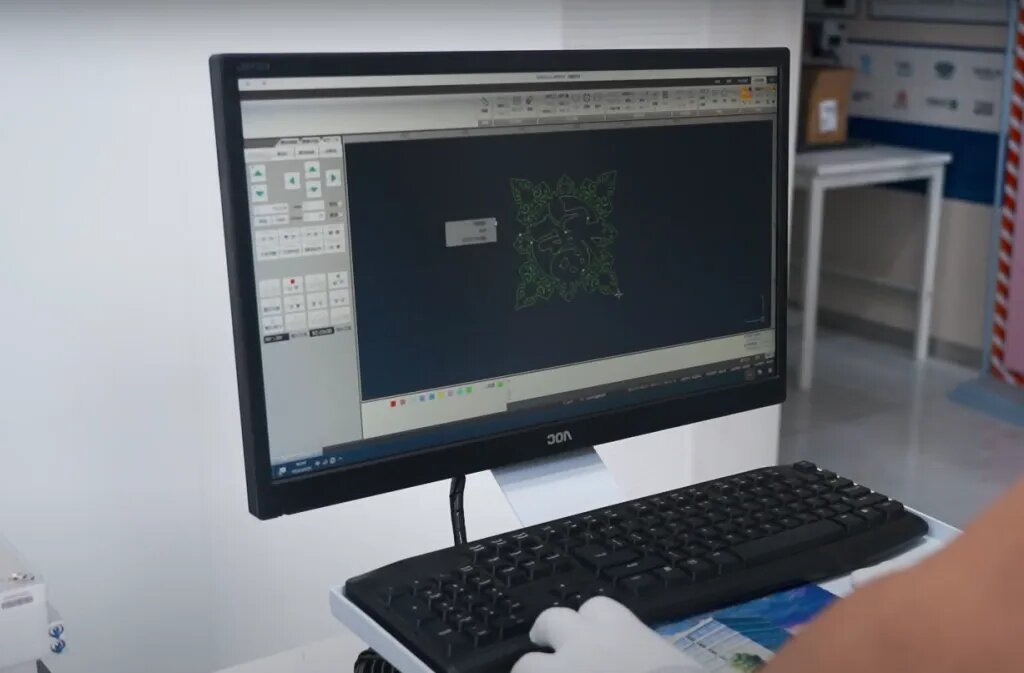

DXF e DWG são os formatos mais comuns porque funcionam bem com máquinas de corte a laser. Outros formatos como AI, EPS ou SVG podem ser utilizados para desenhos simples. STEP e IGES são úteis se precisar de partilhar referências 3D e o seu ficheiro de corte. Consulte sempre o seu fornecedor de serviços para saber qual o formato preferido.

Melhores formatos de ficheiro para o corte a laser online

Conceber percursos de corte e caraterísticas

Regras de design claras ajudam a obter cortes precisos e a evitar atrasos na produção. O cumprimento destas regras garante que todas as caraterísticas saem limpas e sem rebarbas.

Regras para furos, ranhuras e dimensões de recortes

Os furos devem ser pelo menos tão grandes como a espessura do material. Os furos mais pequenos podem não cortar de forma limpa e podem deixar arestas ásperas. As ranhuras e os recortes devem seguir a mesma regra para manter as formas exactas. Deixe espaço suficiente entre as caraterísticas para manter a resistência do material. Evite colocar os orifícios demasiado perto das arestas, o que pode causar deformações ou pontos fracos durante o corte.

Implementação do tamanho mínimo das caraterísticas

Uma diretriz simples é manter a caraterística mais pequena com pelo menos metade da espessura do material. Por exemplo, a ranhura mais estreita numa chapa metálica de 2 mm deve ter 1 mm de largura. Seguir esta regra evita a fusão, a distorção ou a quebra durante o corte e garante cortes limpos e peças estáveis e fiáveis.

Criação de obras de arte limpas e fabricáveis

O trabalho artístico que parece bom no ecrã pode ser difícil de cortar se não for preparado corretamente. A conversão de texto e a simplificação de formas mantêm o seu desenho pronto para o corte a laser.

Conversão de texto em contornos e formas

O texto deve ser convertido em contornos vectoriais antes de enviar o ficheiro. Isto evita incompatibilidades de tipos de letra em diferentes sistemas e garante que o laser corta exatamente o que foi concebido. O texto delineado torna-se numa geometria que a máquina pode ler e cortar de forma limpa, eliminando o risco de caracteres em falta ou distorcidos.

Estencilizar tipos de letra e formas complexas com pontes adequadas

As formas fechadas no interior das letras, como o "O" ou o "A", cairão quando forem cortadas. Para evitar que isso aconteça, adicione pequenas pontes que liguem as formas interiores ao corpo exterior. Utilize o mesmo método para logótipos ou trabalhos artísticos complexos com secções fechadas. As pontes devem ser suficientemente largas para segurar a peça, mas suficientemente pequenas para manter o desenho limpo. Desta forma, o trabalho artístico pode ser fabricado, mantendo o estilo visual.

Criação de obras de arte limpas e fabricáveis

Evitar erros comuns de desenho de corte a laser

Pequenos erros no seu ficheiro de desenho podem atrasar a produção ou causar peças defeituosas. Limpar o ficheiro antes de o enviar garante um corte a laser sem problemas.

Eliminação de objectos vazios e contornos abertos

Os objectos vazios e os contornos abertos podem confundir o cortador a laser. Um contorno aberto significa que o laser não sabe onde começar ou parar, deixando os cortes incompletos. Os objectos vazios não têm qualquer utilidade, mas são lidos pela máquina, fazendo-a perder tempo e causando erros. Verifique sempre se existem e remova-os antes de finalizar o ficheiro.

Prevenção de problemas de intersecção e de linhas comuns

A intersecção de linhas ou formas que partilham arestas pode causar cortes duplos, que queimam o material e enfraquecem a peça. Também pode atrasar o processo de corte, uma vez que a máquina percorre novamente o mesmo caminho. Certifique-se de que cada forma é fechada e tem limites claros. Mantenha as linhas separadas para evitar sobreposições e ajuste o ficheiro para que cada caminho de corte seja único.

Otimização para a eficiência do fabrico

As escolhas inteligentes de design podem reduzir o tempo de produção e os custos de material. O planeamento para um corte eficiente e menos passos extra mantém os projectos mais rápidos e mais económicos.

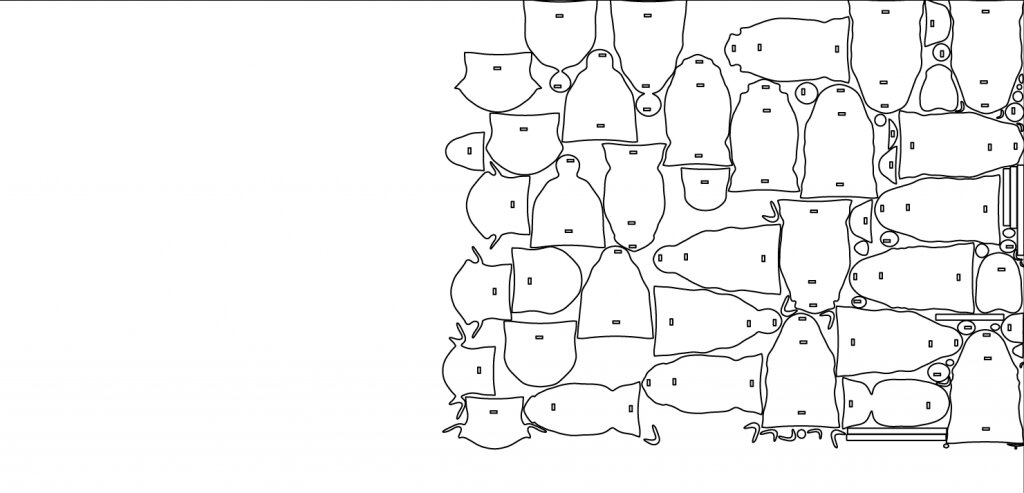

Estratégias de nidificação para a conservação de materiais

O agrupamento organiza as peças na folha para utilizar o material de forma eficiente. Coloque as peças próximas umas das outras para reduzir o desperdício, mas deixe espaço suficiente para cortes limpos. Rode ou espelhe as peças para colocar mais peças numa folha - agrupe formas semelhantes para simplificar os percursos de corte. Uma boa colocação poupa material e reduz os custos globais.

Conceção para um mínimo de operações secundárias

Conceção de peças para reduzir esmerilhamento, rebarbaçãoO corte, ou re-corte, acelera a produção. Evite cantos muito afiados que exijam um acabamento adicional. Molde as arestas e os orifícios para que sejam cortados de forma limpa à primeira. Inclua dobras, ranhuras ou separadores no ficheiro de corte a laser em vez de os adicionar mais tarde. Quanto menos passos secundários forem necessários, mais rapidamente a peça avança na produção.

Otimização para a eficiência do fabrico

Preparação de ficheiros para produção

Antes de enviar um desenho para o chão de fábrica, certifique-se de que o ficheiro é claro e preciso. Uma configuração correta evita erros, atrasos e desperdício de material.

Garantir o dimensionamento correto e a consistência das unidades

Verifique sempre se a escala do ficheiro corresponde ao tamanho real da peça. Confundir milímetros com polegadas pode causar erros graves. Defina claramente as unidades no seu software CAD e verifique-as novamente antes de exportar. Inclua uma dimensão de referência no desenho para verificar o tamanho durante a configuração.

Manter ficheiros limpos com apenas os caminhos de corte essenciais

Mantenha o ficheiro simples e remova tudo o que não for necessário para a máquina. Elimine camadas ocultas, linhas duplicadas e formas não utilizadas. Deixe apenas os caminhos de corte que definem a peça. Detalhes extra, como dimensões ou notas, devem estar num ficheiro de referência separado. Um ficheiro limpo ajuda a máquina a funcionar sem problemas e reduz a possibilidade de erros.

Controlo de qualidade e validação da conceção

Verificar o seu projeto antes da produção evita erros dispendiosos e garante que as peças cumprem as especificações. Uma revisão rápida poupa tempo, material e frustração.

Lista de verificação pré-voo antes do envio para o fabrico

Verificar todas as dimensões, tamanhos dos orifícios e espaçamento. Certifique-se de que todos os contornos estão fechados e de que não existem linhas duplicadas ou em intersecção. Confirme que o texto está delineado e que as formas complexas têm as pontes corretas. Certifique-se de que o ficheiro utiliza a escala e as unidades corretas. Finalmente, a espessura do material e os tamanhos mínimos das caraterísticas devem ser revistos para corresponderem às regras de corte.

Comunicar eficazmente com o seu serviço de corte a laser

Fornecer instruções claras sobre o material, a espessura e a quantidade de peças. Inclua quaisquer requisitos especiais, tais como linhas de dobragem ou colocação de separadores. Partilhe imagens de referência, se necessário. Peça ao seu fornecedor de serviços para rever o ficheiro quanto à possibilidade de fabrico e dê feedback antes do corte. Uma comunicação clara evita erros e acelera a produção.

Conclusão

A conceção de peças de chapa metálica para corte a laser tem tudo a ver com clareza, precisão e eficiência. Mantenha os desenhos simples, mantenha o espaçamento adequado, siga as regras de caraterísticas mínimas e prepare ficheiros CAD limpos - planeie a montagem, peças interligadas e componentes de encaixe por pressão. Optimize as disposições para poupar material e reduzir os passos adicionais.
