Wiele warsztatów wymaga szybkiego i czystego cięcia metalu. Jednak wysoka precyzja często wiąże się z wysokimi kosztami. Cięcie plazmowe oferuje rozwiązanie - ale czy spełnia potrzeby małych i średnich producentów? Przyjrzyjmy się bliżej, jak działa ta technologia, gdzie się sprawdza, a gdzie nie. Jeśli nie masz pewności, czy cięcie plazmowe odpowiada Twoim potrzebom produkcyjnym, w tym artykule omówimy je krok po kroku.
Jeśli zależy Ci na szybkich cięciach, niskich kosztach i braku specjalnych narzędzi, ta metoda może być dla Ciebie odpowiednia. Zobaczmy, dlaczego wiele sklepów używa plazmy - i kiedy tego nie robi.
Co to jest cięcie plazmowe?

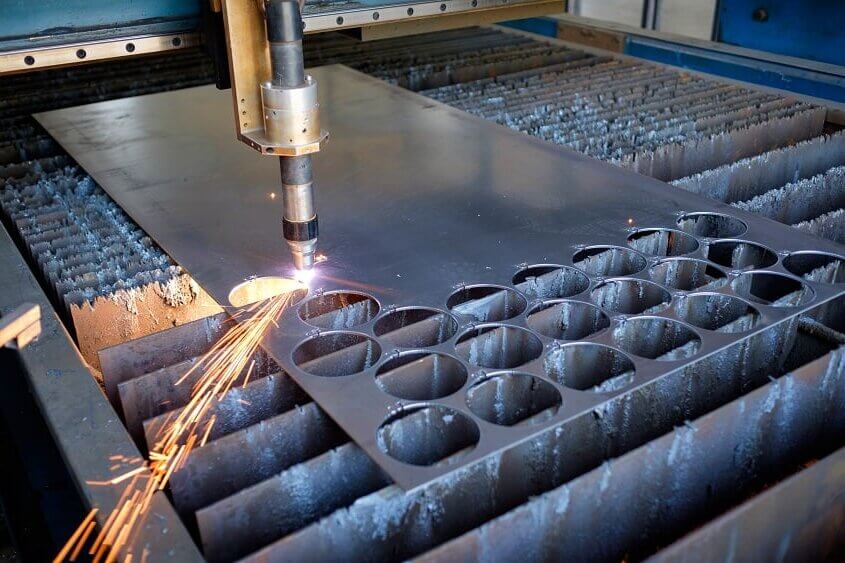

Cięcie plazmowe to proces cięcia termicznego. Wykorzystuje strumień gorącej plazmy do cięcia metalu. Maszyna przepycha sprężony gaz przez małą dyszę. W tym samym czasie łuk elektryczny podgrzewa gaz, aż zamieni się on w plazmę. Plazma jest wystarczająco gorąca, aby stopić metal.
Stopiony metal jest zdmuchiwany przez gaz, pozostawiając czyste cięcie. Operatorzy mogą używać maszyny CNC lub ręcznego palnika do prowadzenia cięcia. Cięcie plazmowe jest najbardziej skuteczne w przypadku stali, stali nierdzewnej i aluminium. Jest ono szybsze niż wiele innych metod cięcia.
Plazma jest znana jako czwarty stan skupienia materii. Tworzy się, gdy gaz staje się bardzo gorący. W wysokich temperaturach cząsteczki gazu rozpadają się na jony i elektrony. Te naładowane cząstki mogą przenosić prąd elektryczny.
Prąd elektryczny zmienia gaz w plazmę. Łuk elektryczny przepływa od palnika do metalu, tworząc obwód. Gdy gaz przechodzi przez łuk, nagrzewa się i ulega jonizacji.
Gdy gaz zamieni się w plazmę, jego temperatura może przekroczyć 20 000°C. W tym momencie może z łatwością stopić większość metali. Gaz pomaga również usunąć stopiony metal z cięcia.
Proces cięcia plazmowego wyjaśniony krok po kroku
Cięcie plazmowe przebiega według jasnego i prostego procesu. Każdy krok pomaga tworzyć szybkie i dokładne cięcia metalu.
Rozpoczęcie Arki
Proces rozpoczyna się, gdy operator naciśnie spust palnika. Powoduje to powstanie iskry o wysokiej częstotliwości w pobliżu dyszy. W tym samym czasie z końcówki palnika zaczyna wypływać gaz.
Iskra zamienia gaz w plazmę i tworzy tak zwany łuk pilotujący. Łuk ten przeskakuje z elektrody do dyszy. Gdy łuk dotknie metalu, przesuwa się na jego powierzchnię i staje się łukiem tnącym.
Faza cięcia
Po przeniesieniu łuku na metal rozpoczyna się cięcie. Strumień plazmy osiąga pełną moc. Przegrzany gaz topi metal w miejscu, w którym dotyka go łuk.
Siła gazu wypycha stopiony metal. Palnik porusza się wzdłuż ścieżki, przecinając metal. Dysza pomaga skupić łuk, dzięki czemu cięcie pozostaje wąskie i czyste.
Przebijanie i wykańczanie cięcia
Podczas spawania litego arkusza palnik rozpoczyna pracę nad metalem. Wystrzeliwuje łuk prosto w dół, aż przebije powierzchnię. Gdy to nastąpi, palnik przesuwa się do przodu wzdłuż ścieżki.
Pod koniec cięcia operator zwalnia. Pomaga to uniknąć szorstkich krawędzi lub resztek metalu w punkcie wyjścia. Łuk zatrzymuje się po zakończeniu cięcia lub po zwolnieniu spustu.
Czyszczenie po cięciu
Cięcie plazmowe może spowodować powstanie strefy wpływu ciepła (HAZ) wokół krawędzi cięcia. Niektóre materiały mogą również pozostawiać żużel na spodzie.
W niektórych przypadkach operatorzy muszą szlifować lub piasek te miejsca. Jednak w wielu zadaniach czyszczenie nie jest wymagane. Ostateczny rezultat zależy od tego, jak dobrze ustawiony jest palnik, jak przepływa gaz, prędkości cięcia i rodzaju materiału.
Materiały odpowiednie do cięcia plazmowego
Cięcie plazmowe działa na każdym materiale, który przewodzi prąd elektryczny. Najpopularniejszymi materiałami są różne metale wykorzystywane w pracach przemysłowych i produkcyjnych.
Stal węglowa
Stal węglowa jest jednym z najczęściej ciętych materiałów przy użyciu plazmy. Dobrze przewodzi prąd elektryczny i czysto topi się pod łukiem plazmowym. Cięcie jest szybkie i gładkie, szczególnie w przypadku cienkich i średniej grubości blach.
Stal nierdzewna
Stal nierdzewna również dobrze reaguje na cięcie plazmowe. Tworzy czyste cięcie bez dużej ilości żużlu. Jest to idealne rozwiązanie do zastosowań, które nie wymagają polerowane wykończenie lub ekstremalną dokładność.
Aluminium i inne metale nieżelazne
Aluminium można łatwo ciąć plazmą. Wymaga jednak starannej konfiguracji ze względu na niską temperaturę topnienia i wysoką przewodność cieplną. Inne metale nieżelazne, takie jak mosiądz i miedź, również mogą być cięte, ale wyniki są różne. Metale te odbijają ciepło i mogą wymagać większej mocy i wolniejszych prędkości.
Możliwości w zakresie grubości i prędkości cięcia
Cięcie plazmowe obsługuje szeroki zakres grubości. Poziom mocy maszyny wpływa zarówno na grubość, jak i prędkość cięcia.
Najlepszy zakres zastosowania dla grubości materiału
Przecinarki plazmowe o niskiej mocy dobrze nadają się do cięcia cienkich blach, zazwyczaj o grubości do około 1/4 cala. Maszyny te są standardem w małych warsztatach i do lekkiej produkcji.
Maszyny średniej klasy mogą ciąć stal o grubości do 1 cala. Zapewniają one równowagę między szybkością i dokładnością i są często używane w warunkach przemysłowych.
Systemy o dużej mocy mogą obsługiwać średnice 2 cali lub większe. Są one stosowane w ciężkim sprzęcie, przemyśle stoczniowym i rozległych pracach konstrukcyjnych.
Kompromis między szybkością a jakością cięcia
Prędkość cięcia wpływa na jakość krawędzi. Szybsze prędkości zmniejszają gromadzenie się ciepła, ale mogą pozostawiać bardziej szorstką krawędź. Wolniejsze prędkości zapewniają gładsze cięcie, ale również zwiększają strefy wpływu ciepła.
Operatorzy często testują różne prędkości, aby znaleźć właściwą równowagę. Czyste cięcia wymagają prawidłowych ustawień przepływu gazu, napięcia łuku i prędkości przesuwu.
Zalety cięcia plazmowego
Cięcie plazmowe oferuje wiele korzyści w produkcji metali. Jest szybkie, elastyczne i nadaje się do szerokiego zakresu zastosowań.
Wysoka prędkość cięcia
Cięcie plazmowe jest znacznie szybsze niż paliwo tlenowe lub mechaniczne metody cięcia. Może ciąć cienkie i średniej grubości metale w ciągu kilku sekund. Szybkość ta zwiększa produktywność i skraca czas pracy.
Wszechstronność w cięciu materiałów
Plazma działa na każdym przewodzącym metalu. Działa dobrze w szerokim zakresie materiałów i grubości.
Czyste i precyzyjne cięcia
Plazma tworzy wąski rzaz i ostre krawędzie. Przy prawidłowych ustawieniach ilość żużlu jest niewielka lub żadna. Cięcia wymagają minimalnej obróbki końcowej.
Opłacalność dla zastosowań przemysłowych
W porównaniu do laser Lub strumień wody systemy, maszyny plazmowe są bardziej przystępne cenowo. Wymagają również mniej konserwacji. Koszty operacyjne są niskie, a materiały eksploatacyjne są powszechnie dostępne.
Wady cięcia plazmowego
Cięcie plazmowe jest wydajnym procesem, ale wiąże się z nieuniknionymi kompromisami. Należy je rozważyć przed wyborem tej metody do danego projektu.
Ograniczenia grubości materiału
Plazma działa najlepiej na cienkich i średniej grubości metalach. Jednocześnie systemy o dużej mocy mogą ciąć grubsze płyty, co skutkuje niższą jakością krawędzi.
Początkowe koszty sprzętu
Choć tańsze niż systemy laserowe, maszyny plazmowe nadal wymagają znacznych inwestycji. Modele o wysokiej wydajności, stoły CNC i sprężarki powietrza mogą podnieść koszty konfiguracji.
Zagrożenia i obawy związane z bezpieczeństwem
Cięcie plazmowe wytwarza intensywne ciepło, światło i hałas. Wytwarza również opary i iskry, które wymagają odpowiedniej kontroli bezpieczeństwa.
Wybór odpowiedniej przecinarki plazmowej
Wybór odpowiedniej maszyny zależy od potrzeb użytkownika. Zastanów się, jakie materiały tniesz i jak często używasz przecinarki.
Wydajność cięcia
Dopasuj moc przecinarki do grubości obrabianych materiałów. Mała przecinarka nadaje się do pracy z blachą i cienkimi płytami. Większe maszyny są w stanie poradzić sobie z grubszą stalą i aluminium.
Przepracowanie maszyny o niskiej mocy może obniżyć jakość cięcia i spowodować szybsze zużycie części. Lepiej jest wybrać przecinarkę o nieco większej mocy niż jest potrzebna.
Cykl pracy
Cykl pracy informuje o tym, jak długo przecinarka może pracować bez przegrzania. Na przykład cykl pracy 60% przy natężeniu 40 A oznacza, że maszyna może ciąć przez 6 z 10 minut.
Wyższy cykl pracy jest lepszy w przypadku długich zadań lub częstego użytkowania. Sklepy przemysłowe powinny wybierać modele o wysokiej obciążalności.
Ruchliwość
Przypuśćmy, że przemieszczasz się między miejscami pracy; przenośność ma znaczenie. Kompaktowe, lekkie przecinarki są łatwiejsze do przenoszenia i przechowywania.
Szukaj maszyn z uchwytami, kółkami lub wbudowanymi sprężarkami powietrza. Funkcje te przyspieszają konfigurację i zmniejszają zapotrzebowanie na dodatkowy sprzęt.
Wnioski
Cięcie plazmowe to szybka i niezawodna metoda cięcia metali przewodzących prąd. Dobrze sprawdza się w przypadku stali węglowej, stali nierdzewnej i aluminium. Oferuje wysoką prędkość cięcia, niskie koszty operacyjne i łatwą konfigurację. Świetnie nadaje się do cienkich i średniej grubości materiałów.
